唯卓(Viltrox): EF-M2(0.71x)開箱+測試+調焦修正

各位應該都在Youtube上看過許多國外M4/3使用者使用Panasonic GH4、GH5搭配上Sigma 18-35mm F1.8來使用;

不得不說Sigma 18-35mm F1.8真的是APS-C的神鏡~沒有之一,光圈F1.8全開即是可用光圈,並且又是恆定光圈。



雖然知道僅僅是用轉接環來轉接,但台灣似乎很少人使用這個方案,所以只有大概了解幾個品牌,

Metabones、Kipon、Viltrox這三個品牌大概是最常"在網路上"看到的,但在現實生活中幾乎是看不到任何人使用,

[因為是介紹EF-M2,所以我只會用Canon的EF、EF-S鏡頭來舉例,不然這幾個品牌做好幾家接環,我會說不完......]



大家在乎的大概有這幾點:相容性、穩定性、自動對焦/手動對焦、減焦增光。

我大概查了以上三個品牌所支援的鏡頭與機身,



先說機身吧;雖然大部分的新機都能夠使用,但透過轉接後,某些機身不一定能夠正常使用AF-C,甚至AF-C是被停用的,

另外~機身防震也不一定能全數正常作動,甚至廢掉。



再來是鏡頭;因為法蘭距的關係,大部分都只能使用EF鏡頭,EF-S鏡頭尾端突出一塊,所以大部分都無法使用。

但EF-S可以透過改裝方式把尾巴切掉後就可以正常使用了,但有一點風險就是EF-S並不在廠商的支援表裡面,

所以就算裝上去也無法保證能正常作動,一切只有試了才知道,如果是拿原本不要的鏡頭來試就算了,

要是為了轉接而跑去買,改裝以後卻不能作動,那才是真的是悲劇!!!

照慣例~一樣是防手震,原本鏡頭內建的防震功能也不一定能全數作動,甚至不支援。



再來是幾個可能會遇到的問題

機身+轉接環+鏡頭 => 開機~黑畫面~Bye

機身+轉接環+鏡頭 => 開機~黑畫面~有資訊顯示(但不完全)~Bye

機身+轉接環+鏡頭 => 開機~有畫面~有資訊顯示(無法調整光圈、快門)~Bye

機身+轉接環+鏡頭 => 開機~有畫面~無法自動對焦~Bye

機身+轉接環+鏡頭 => 開機~有畫面~可自動對焦~長達20秒才合焦~Bye

機身+轉接環+鏡頭 => 開機~有畫面~自動對焦作動不穩定~狂拉風箱~Bye

機身+轉接環+鏡頭 => 開機~有畫面~可自動對焦(僅無法AF-C)~合焦算快速~機身或鏡頭防震無法作動~Not bad

機身+轉接環+鏡頭 => 開機~有畫面~可自動對焦(僅無法AF-C)~合焦算快速~機身或鏡頭防震正常作動~Awesome

以上是大部分可能會遇到的問題,



有人一定會問:那是不是使用該品牌指定的機身+鏡頭就可以放心了呢? 我只能說~不一定。

這次介紹的EF-M2,廠商表示E-M1 mark II是有支援的,但我試過是非常不穩定,甚至無法使用。(E-M1 mark II是別人的)

因為EF-M2有提供一個Micro USB,所以我在想是不是等韌體更新就可以改善?

結論是我錯了...... 升級到最新版本以後,我的E-M5 mark II、Pen-F居然都無法顯示畫面......

好在我發現EF-M2刷了新韌體以後,還是可以降回先前的韌體版本,所以是可以後悔的,整個就是得救。








好了~前面說一大堆,該正式來開箱了。

以下是我準備使用的器材:



機身:Olympus E-M5 mark II(擔任開箱拍攝)、Pen-F(擔任測試機種)

鏡頭:Canon 50mm F1.4、Sigma 18-35mm F1.8

轉接環:Viltrox EF-M2






開箱~


首先是包裝外觀~真的是蠻精緻的。

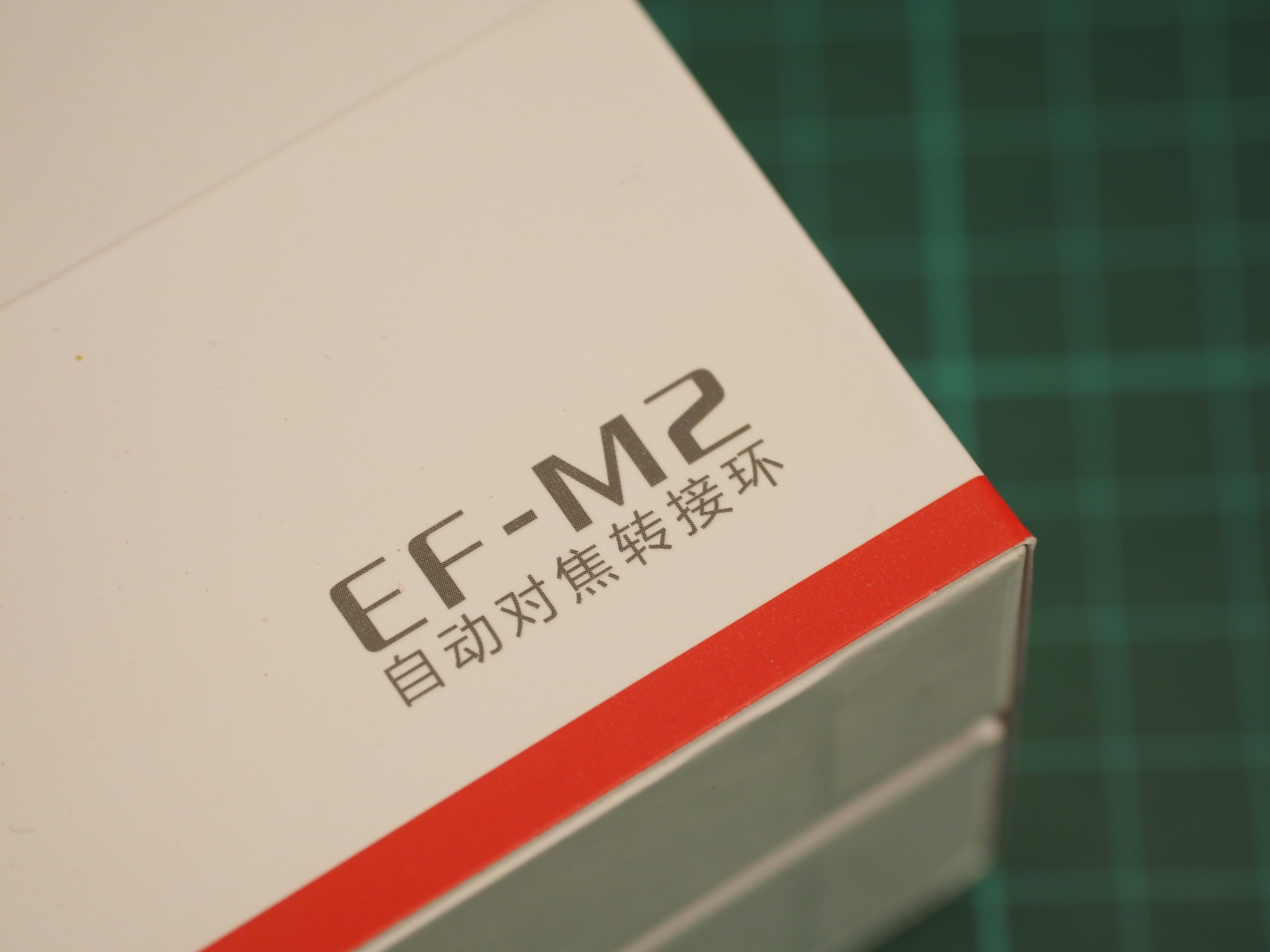

確定是出自Viltrox


型號是有增光減焦的EF-M2(前一代EF-M1無增光減焦)。

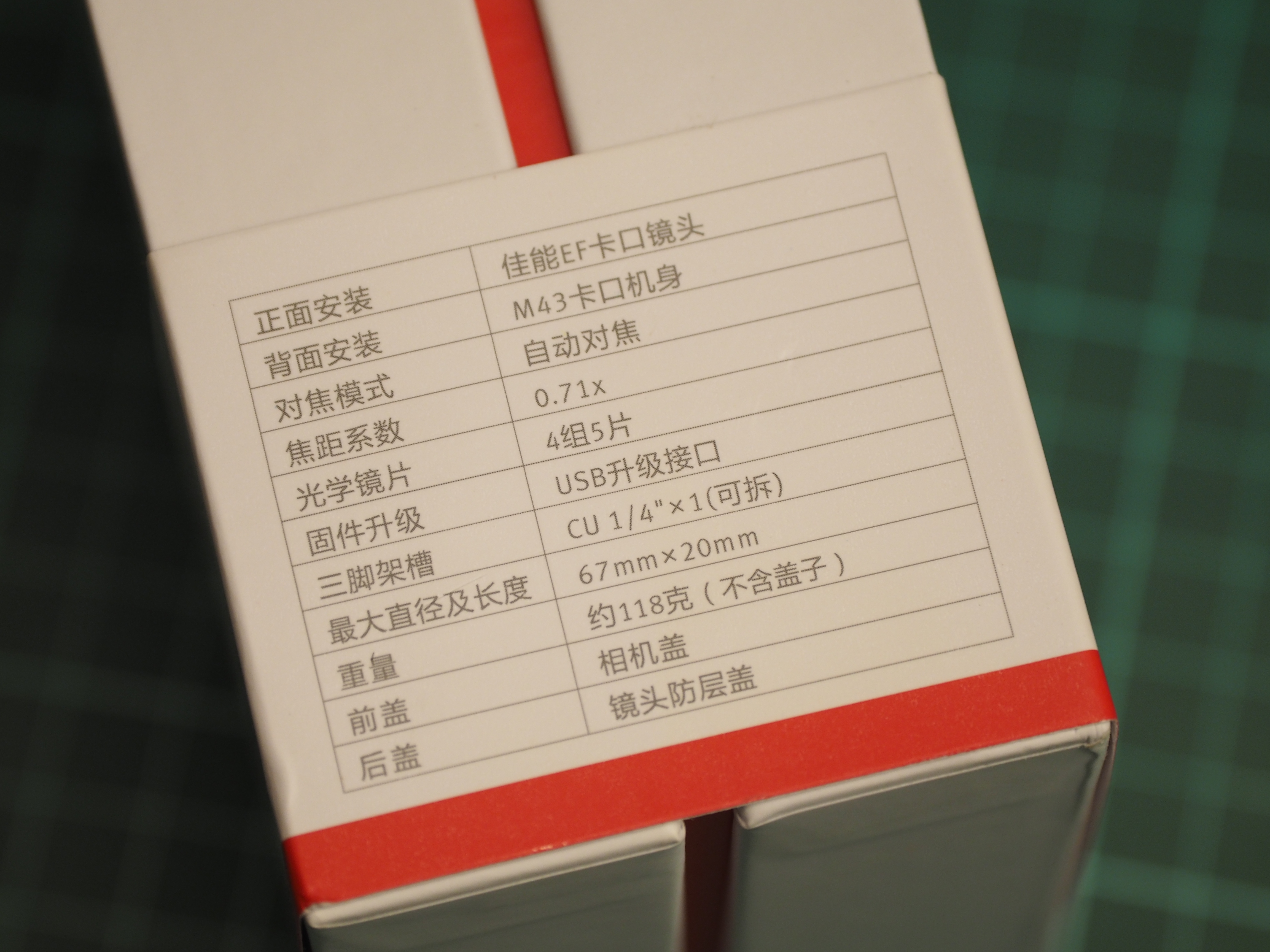

簡易規格表。


產地Made in China

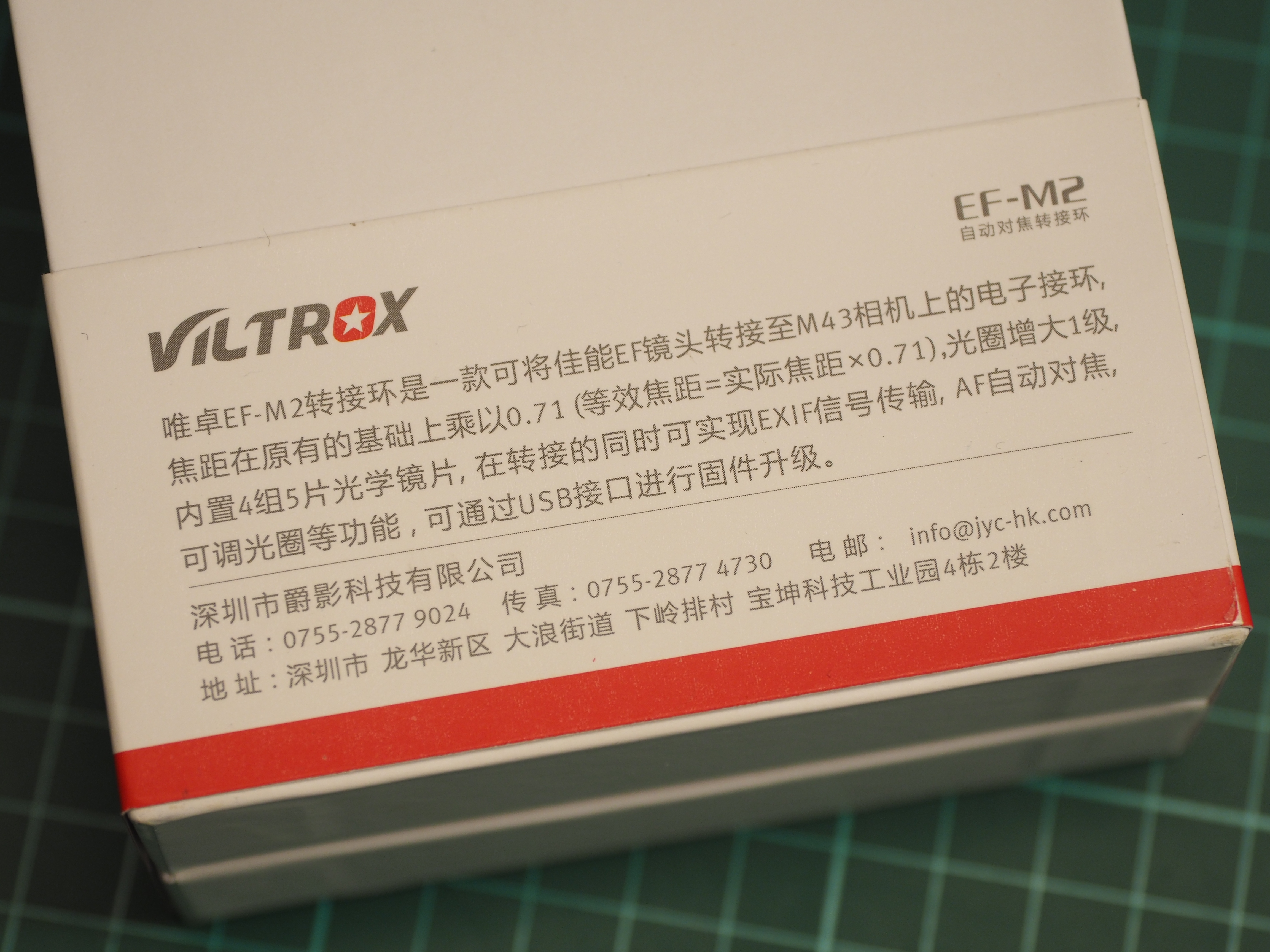

簡單介紹EF-M2的特性。


拆~禮物囉!

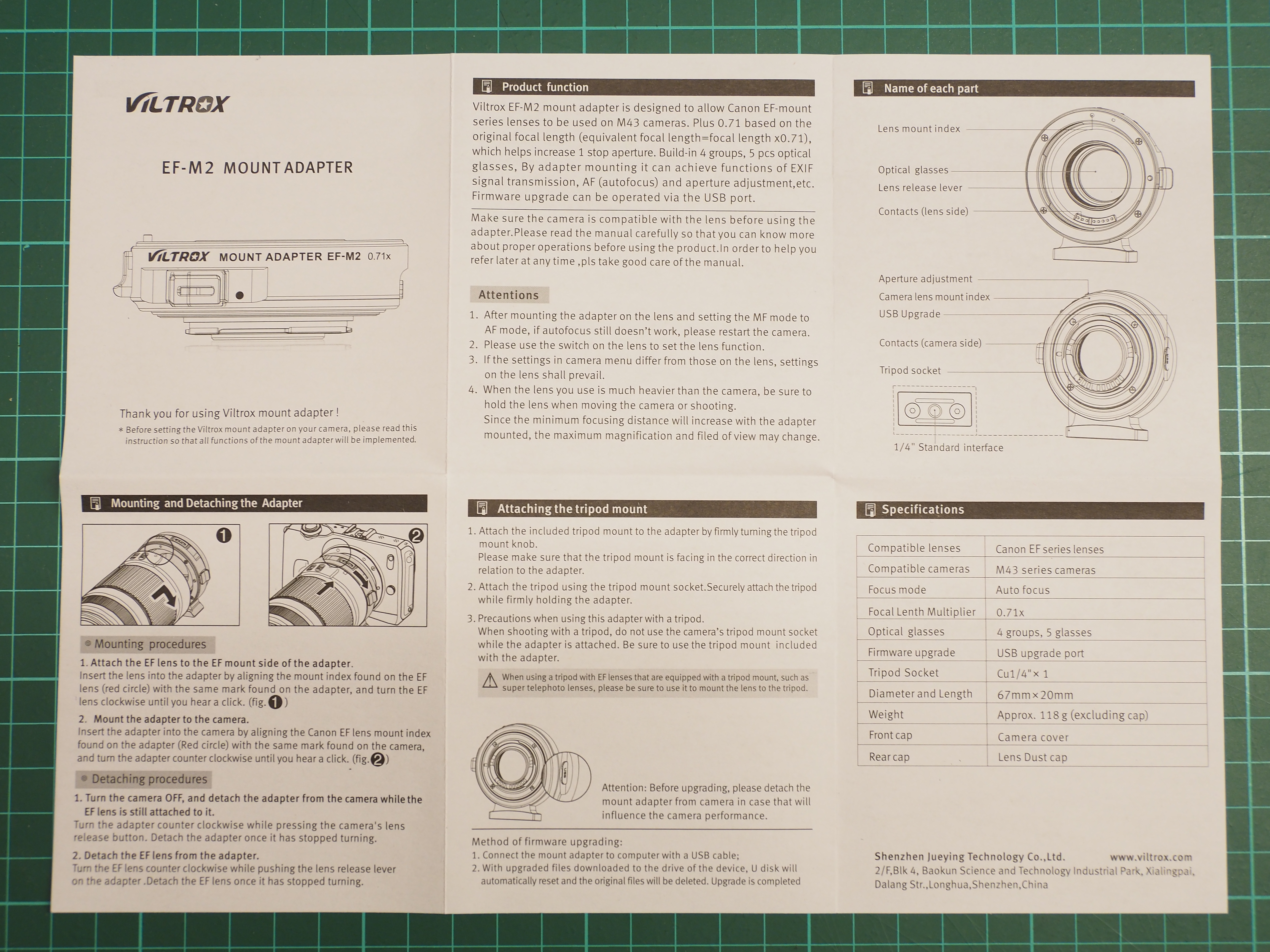

一打開就映入眼簾的是說明書


一面是英文。


一面是中文。

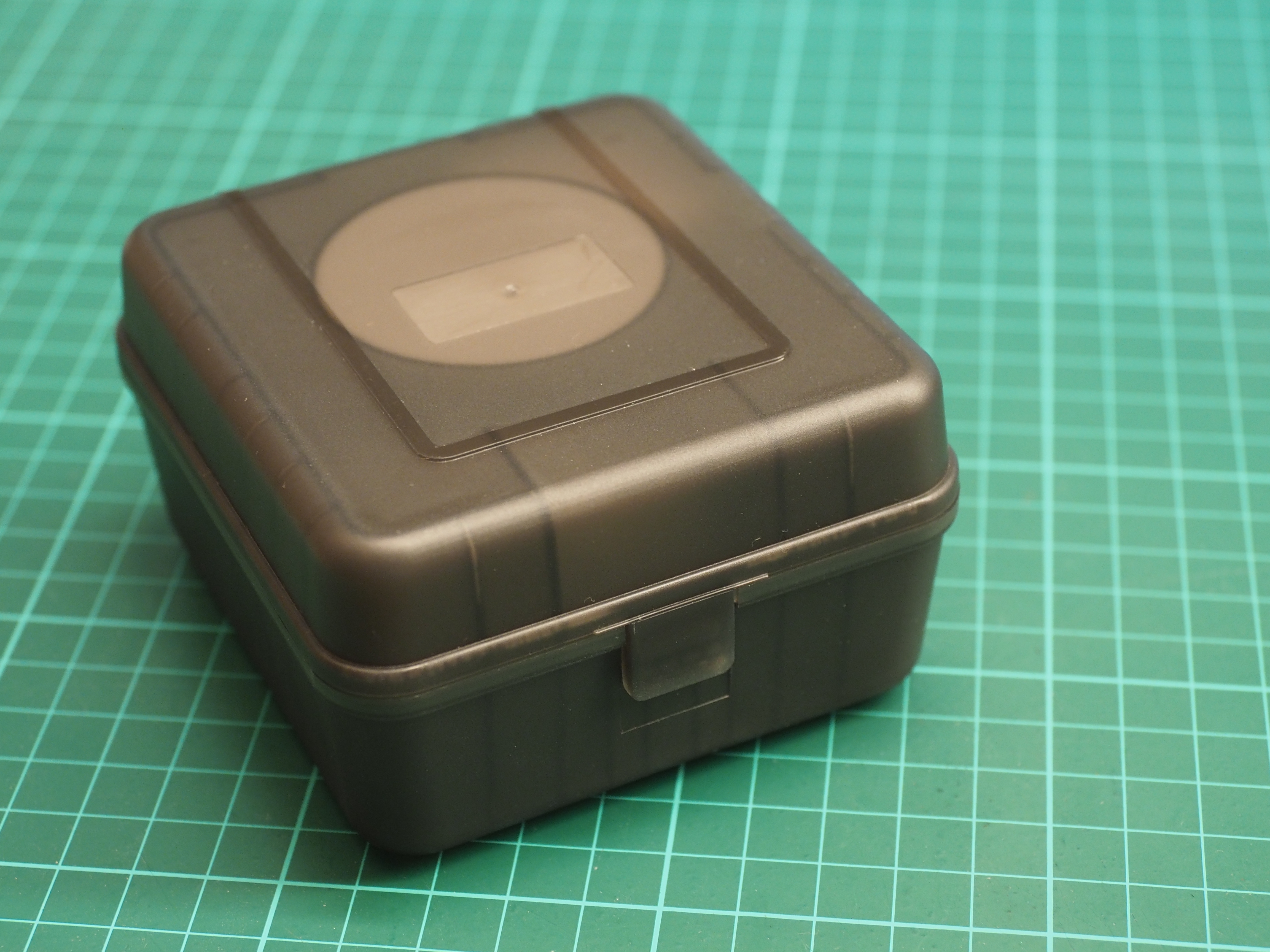

內盒出現。


我不得不說~不只外盒精緻,內盒也是誠意滿滿。

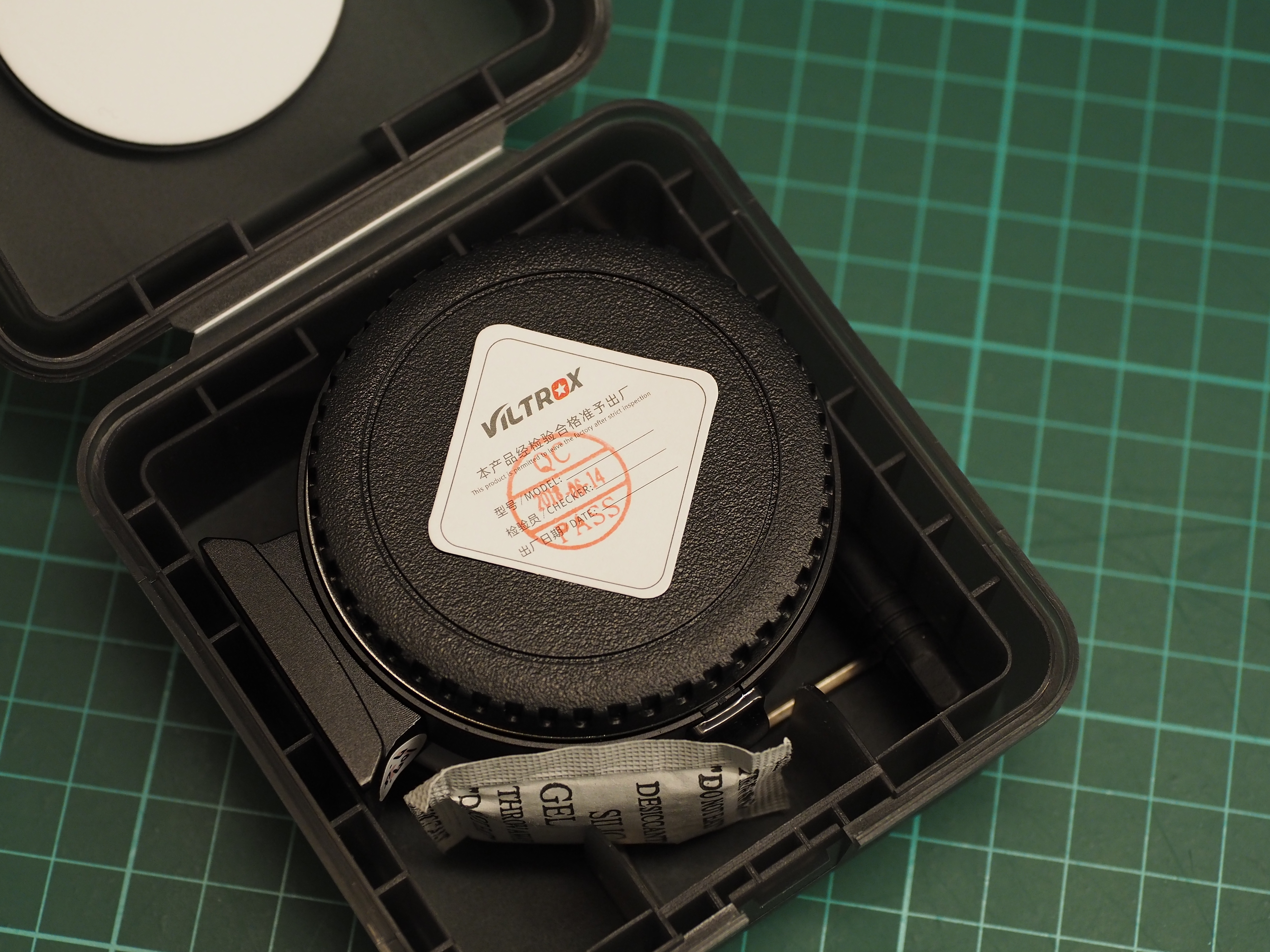

一打開就看到品管的標籤。


日期為2018/06/14,拿到新出廠的感覺就是棒。

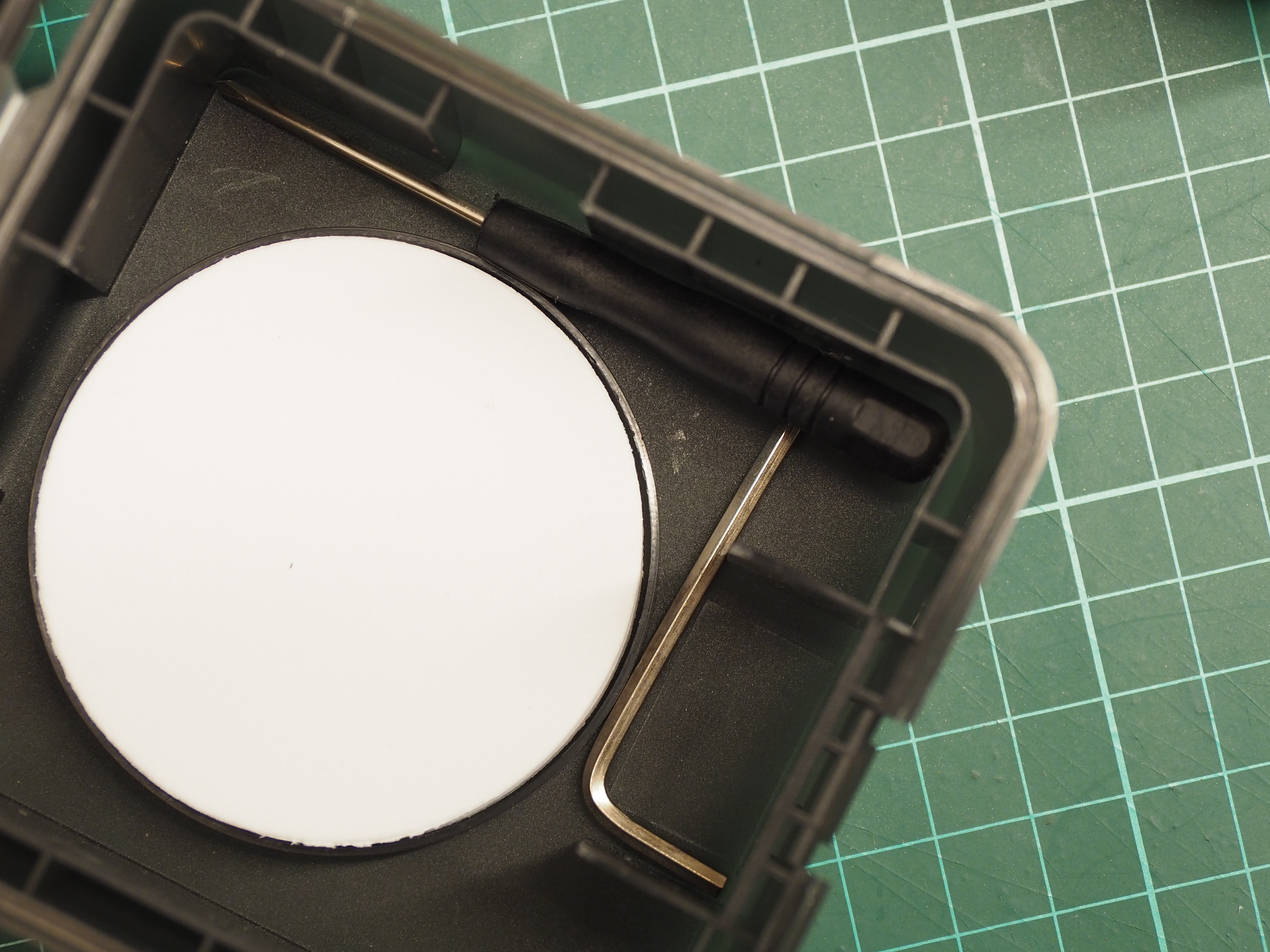

取出本體後發現盒裝內除了有附拿來拆腳架座的內六角板手外~居然附送了一支螺絲起子?


內容物:轉接環、內六角板手、螺絲起子。






接下來看看EF-M2本體

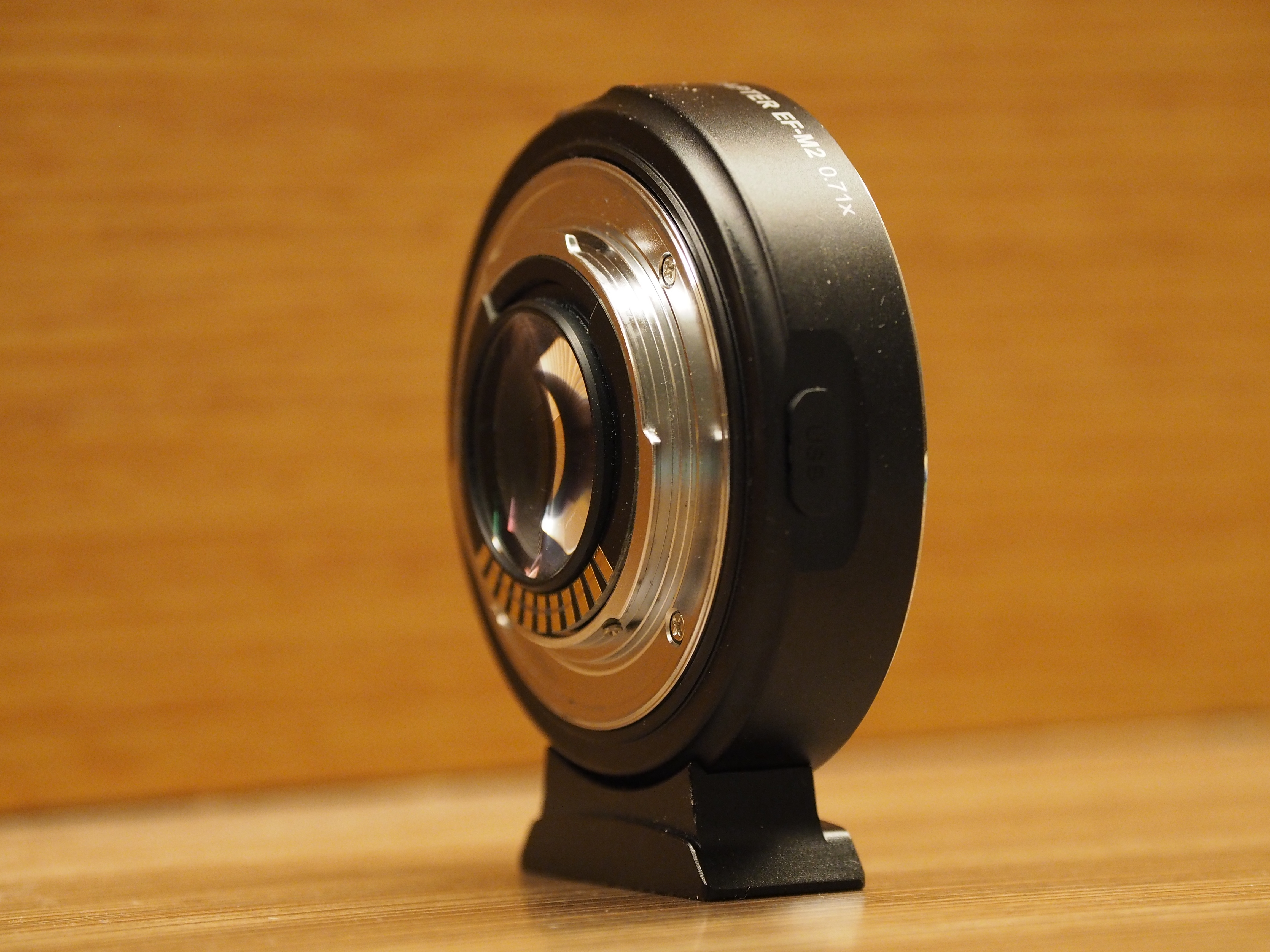

側邊:Viltrox mount adapter EF-M2 0.71x(增光減焦)。


光圈撥桿~在Panasonic機身上才能使用,Olympus直接使用機身轉盤即可控制光圈,當然Panasonic機身也可以。


確定是0.71x(增光減焦)。

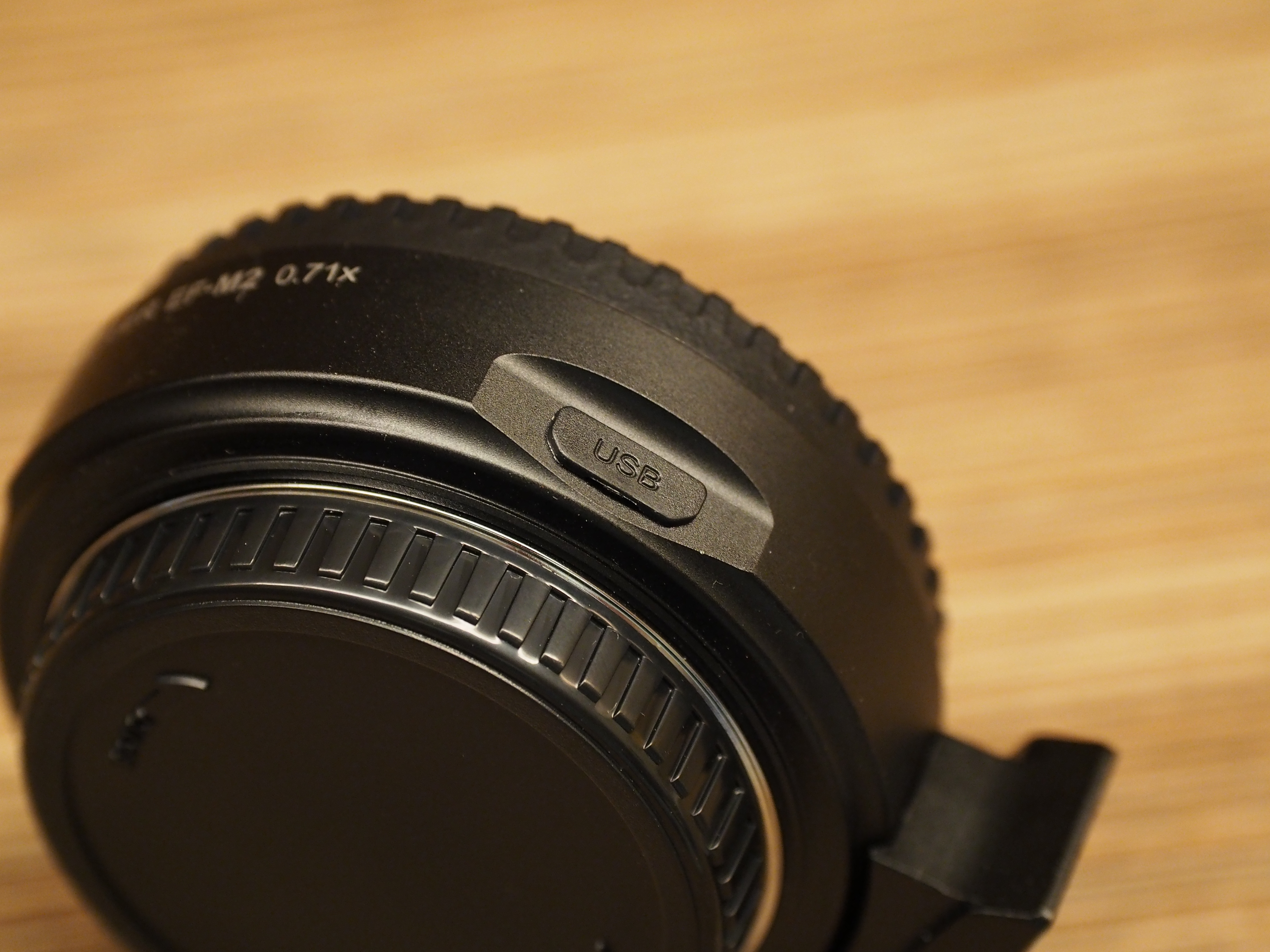

支援Micro USB升級轉接環韌體。

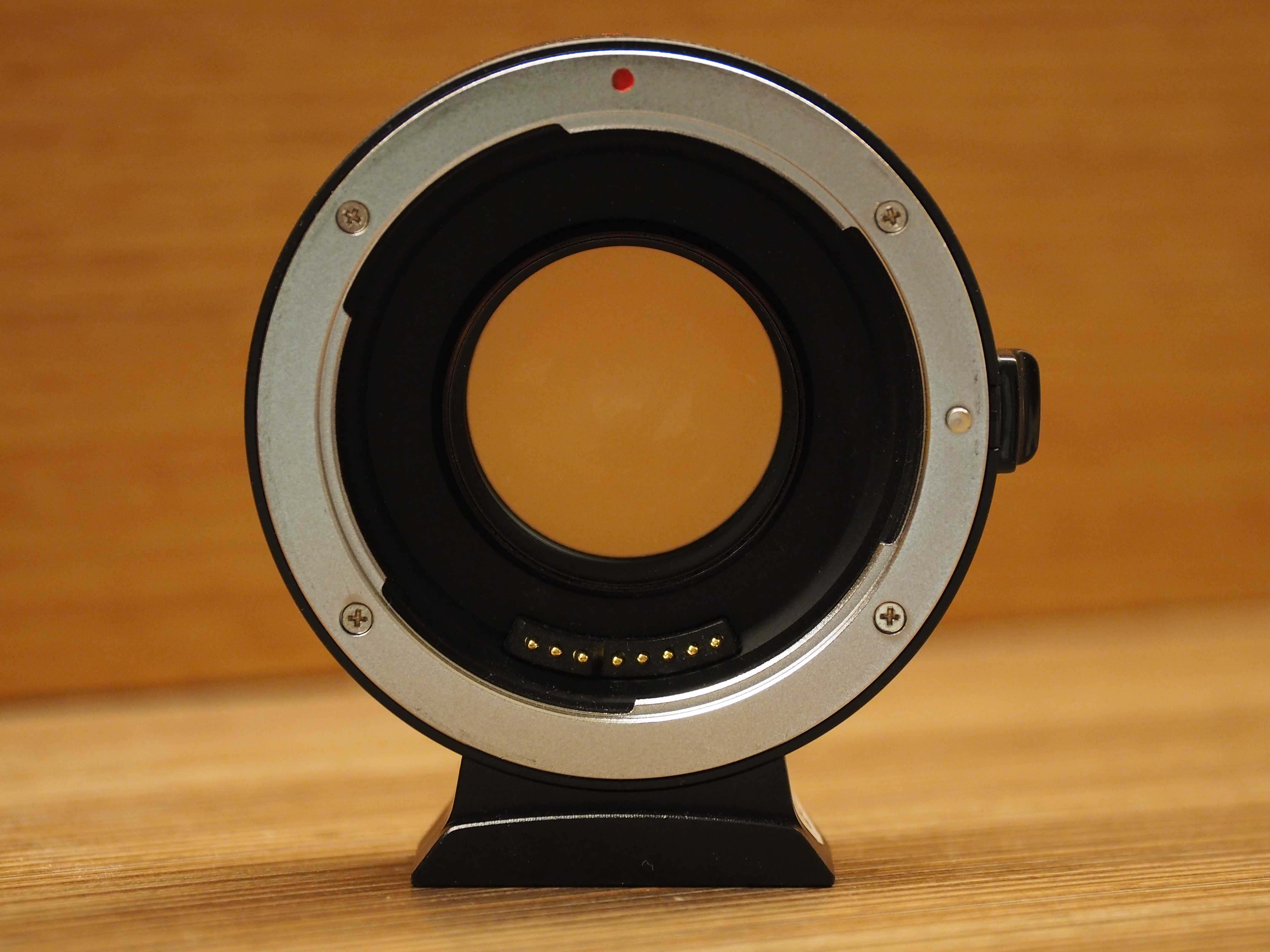

EF卡口正面。

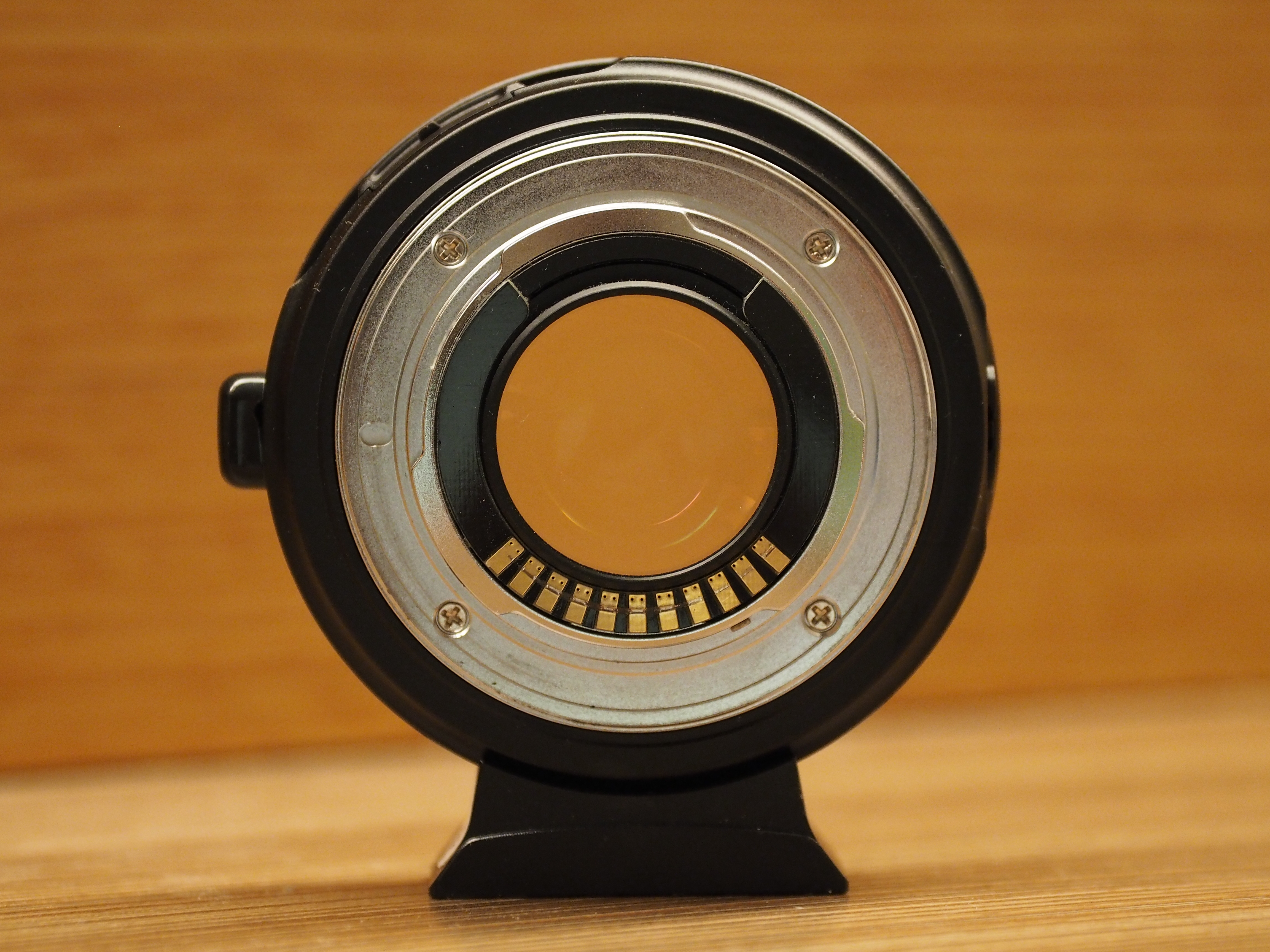

M4/3街頭。


內建鏡片達到增光減焦特性。


確認內建鏡片。






接下來開始組裝


首先是Pen-F + EF-M2 + 50mm F1.4


增光減焦後~機身顯示焦段從50mm變成36mm

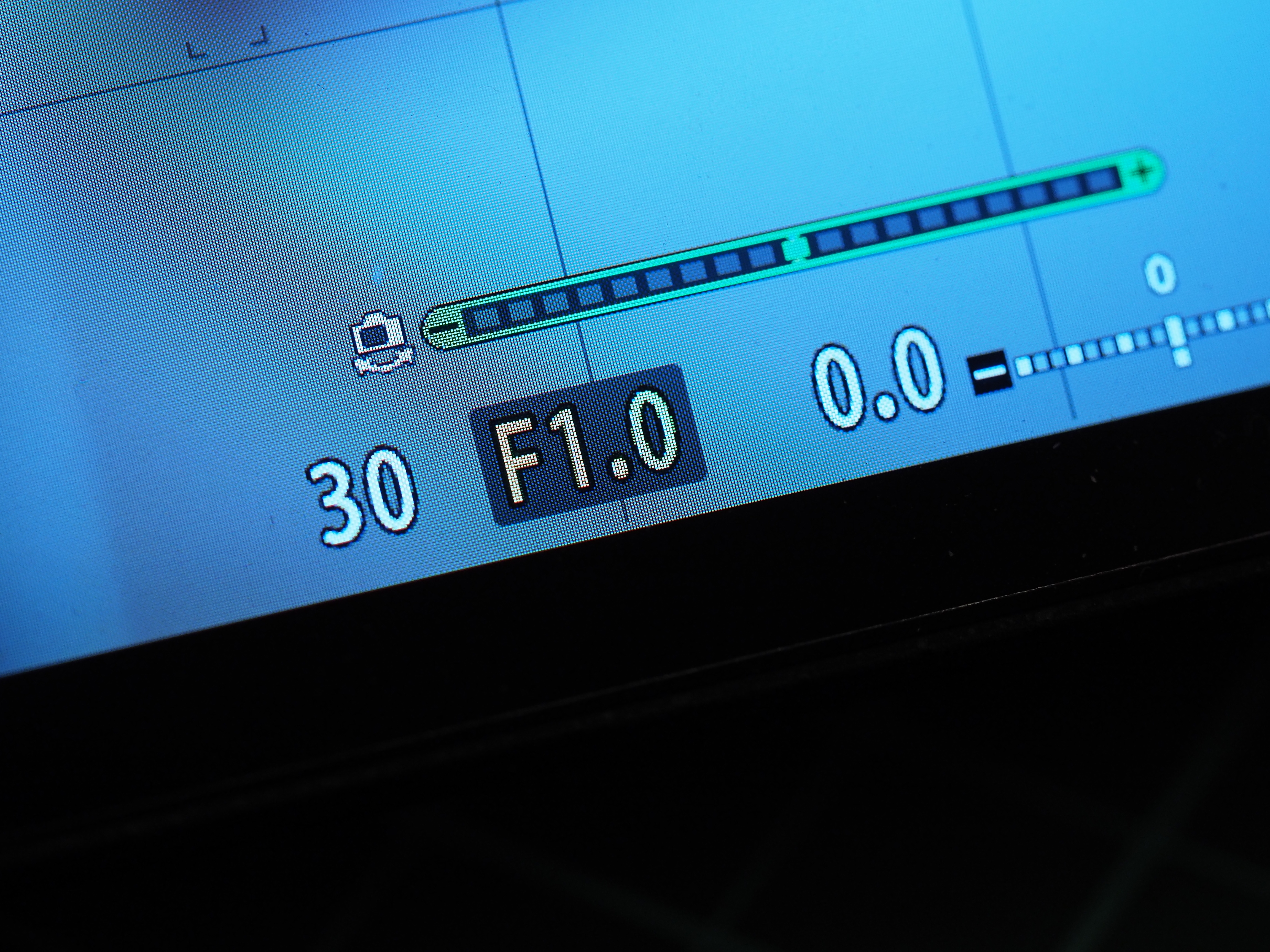

增光減焦後~機身顯示光圈從F1.4變成F1.0


再來是Pen-F + EF-M2 + 18-35mm F1.8(有裝遮光罩)


再來是Pen-F + EF-M2 + 18-35mm F1.8(無裝遮光罩)

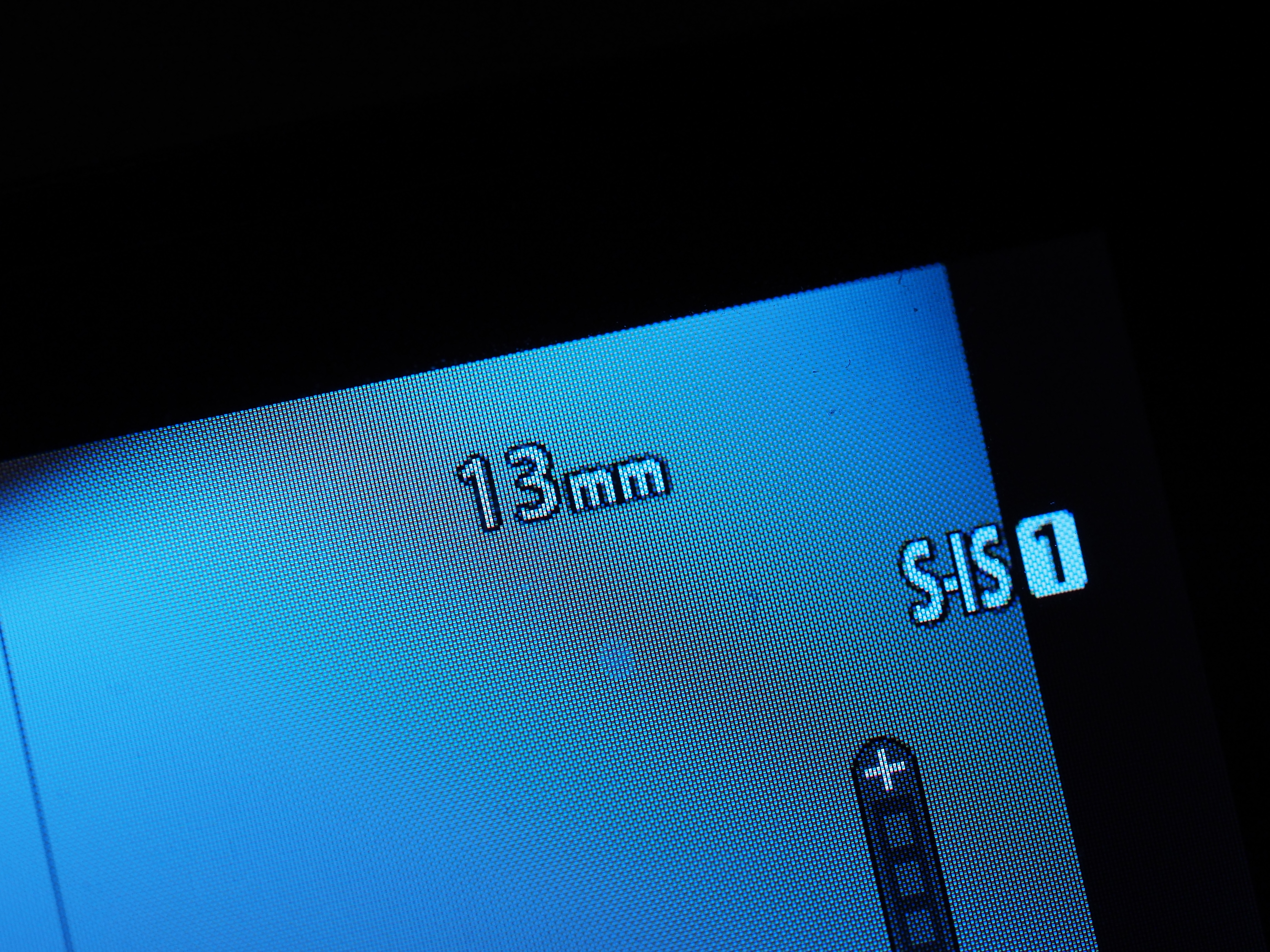

增光減焦後~機身顯示廣角焦段從18mm變成13mm

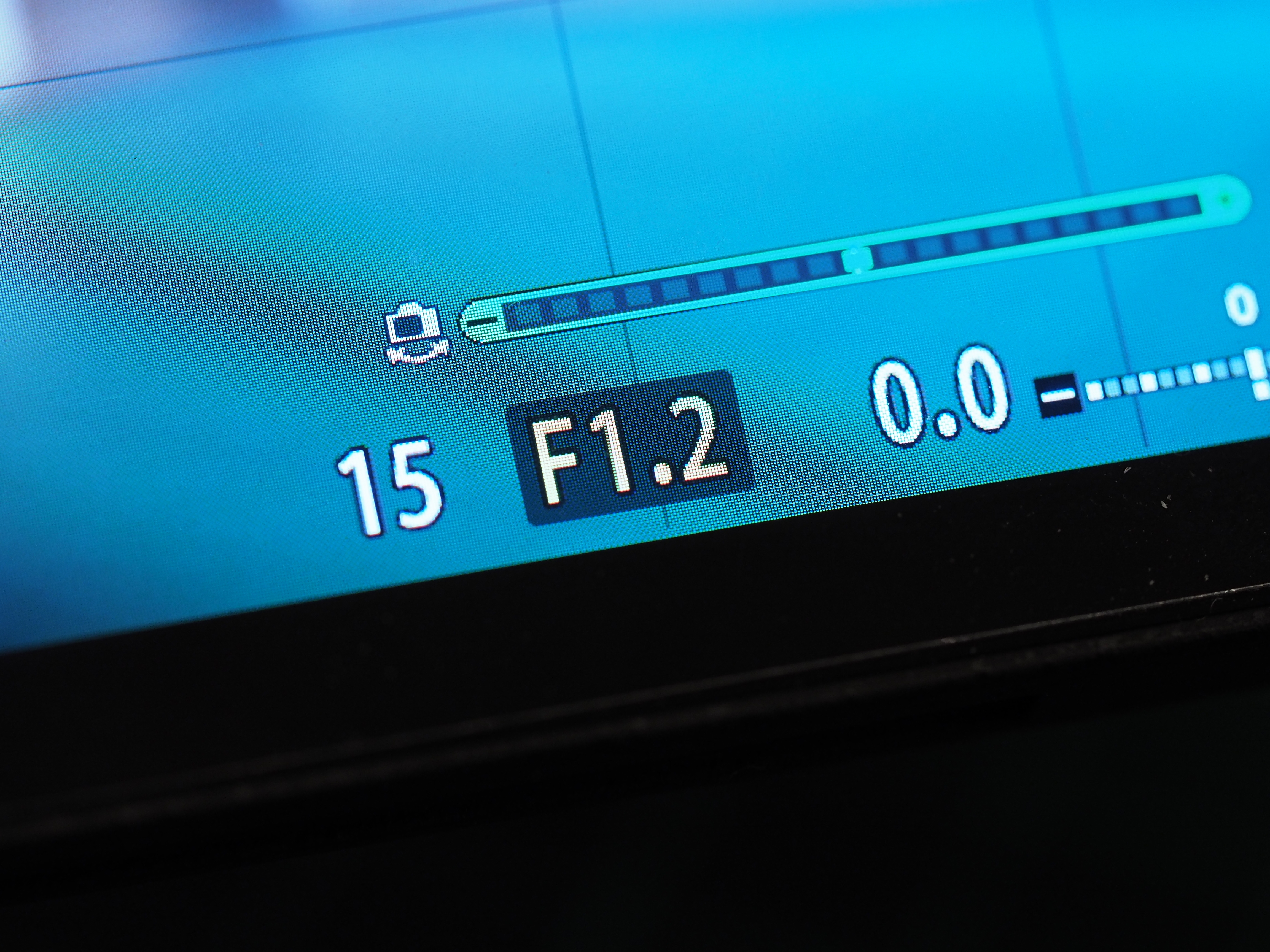

增光減焦後~機身顯示光圈從F1.8變成F1.2

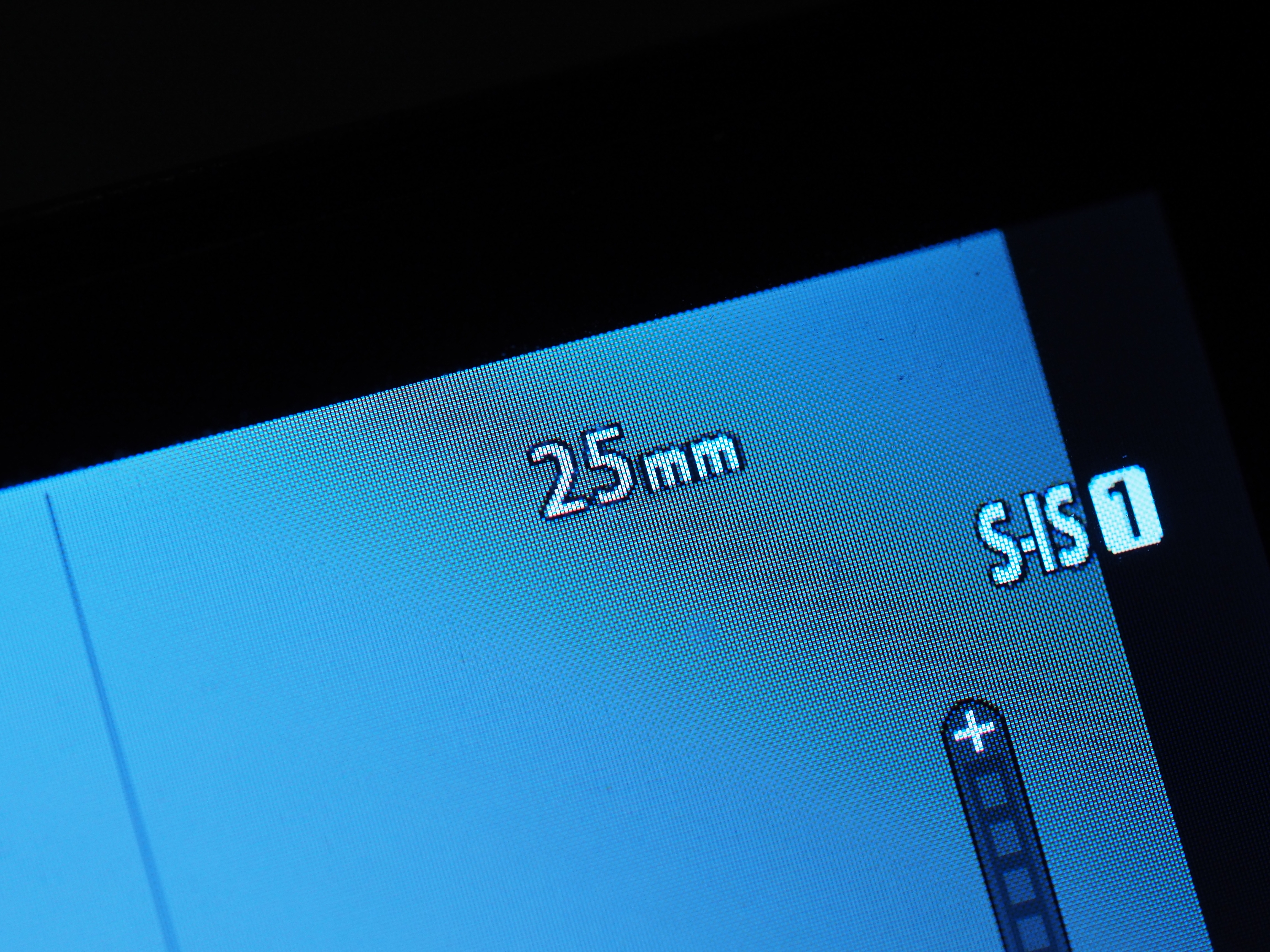

增光減焦後~機身顯示望遠焦段從35mm變成25mm


增光減焦後~機身顯示光圈從F1.8變成F1.2

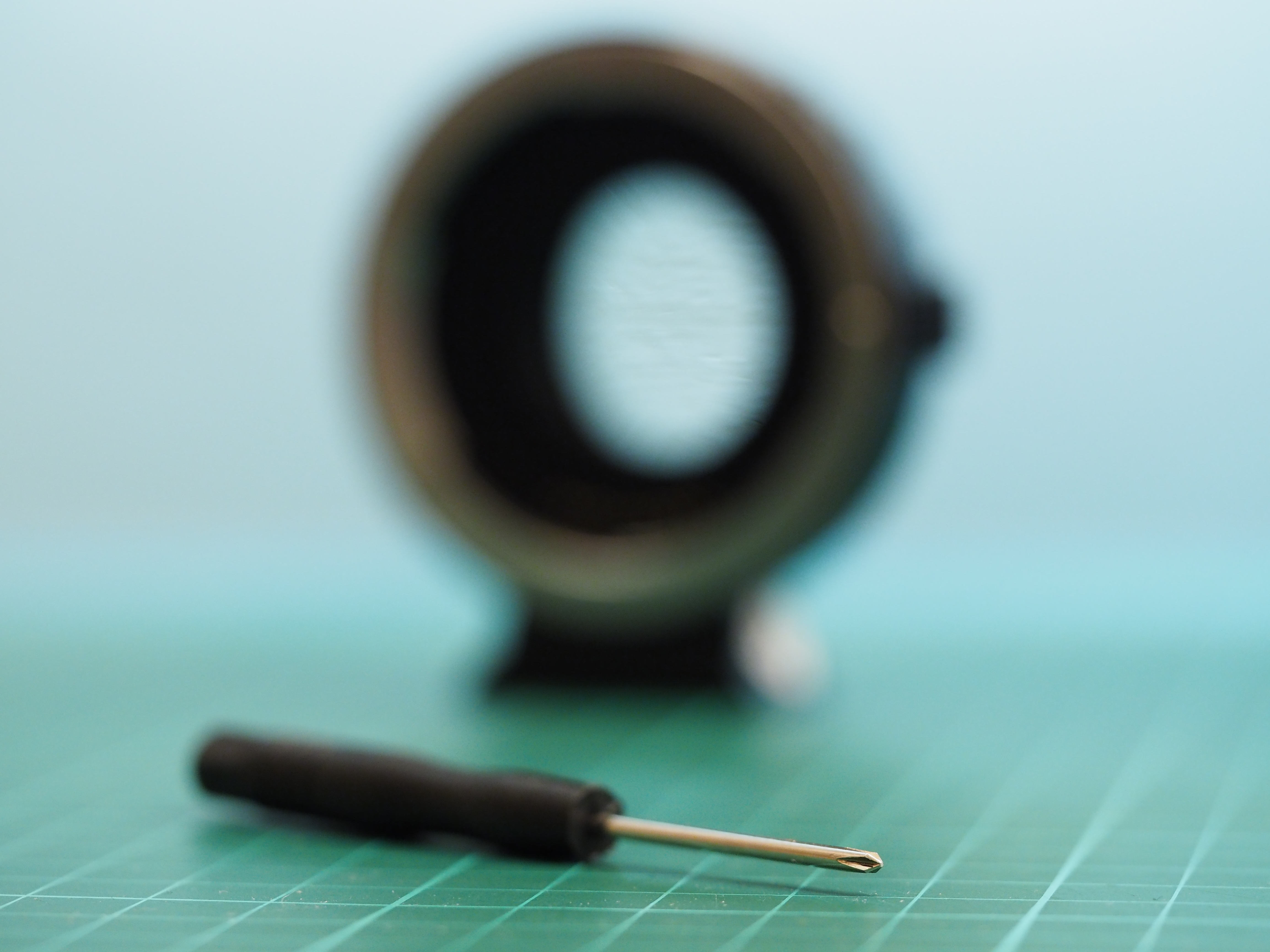

接著要提到剛剛內盒"多"附送的螺絲起子,至於為何有這支螺絲起子,我心裡大概有個底;就是要讓你自己拆開調焦用的!

什麼~你說"怎麼可能???"

要知道這是大陸生產的東西,而且又是大陸品牌,品管一定會有不小的落差,

所以剛剛內盒的品管標籤~就當作是參考吧!

"多"附送的螺絲起子也算是變相的要你自己調焦,自己的轉接環自己調......






所以接下來我要教各位怎麼調焦:

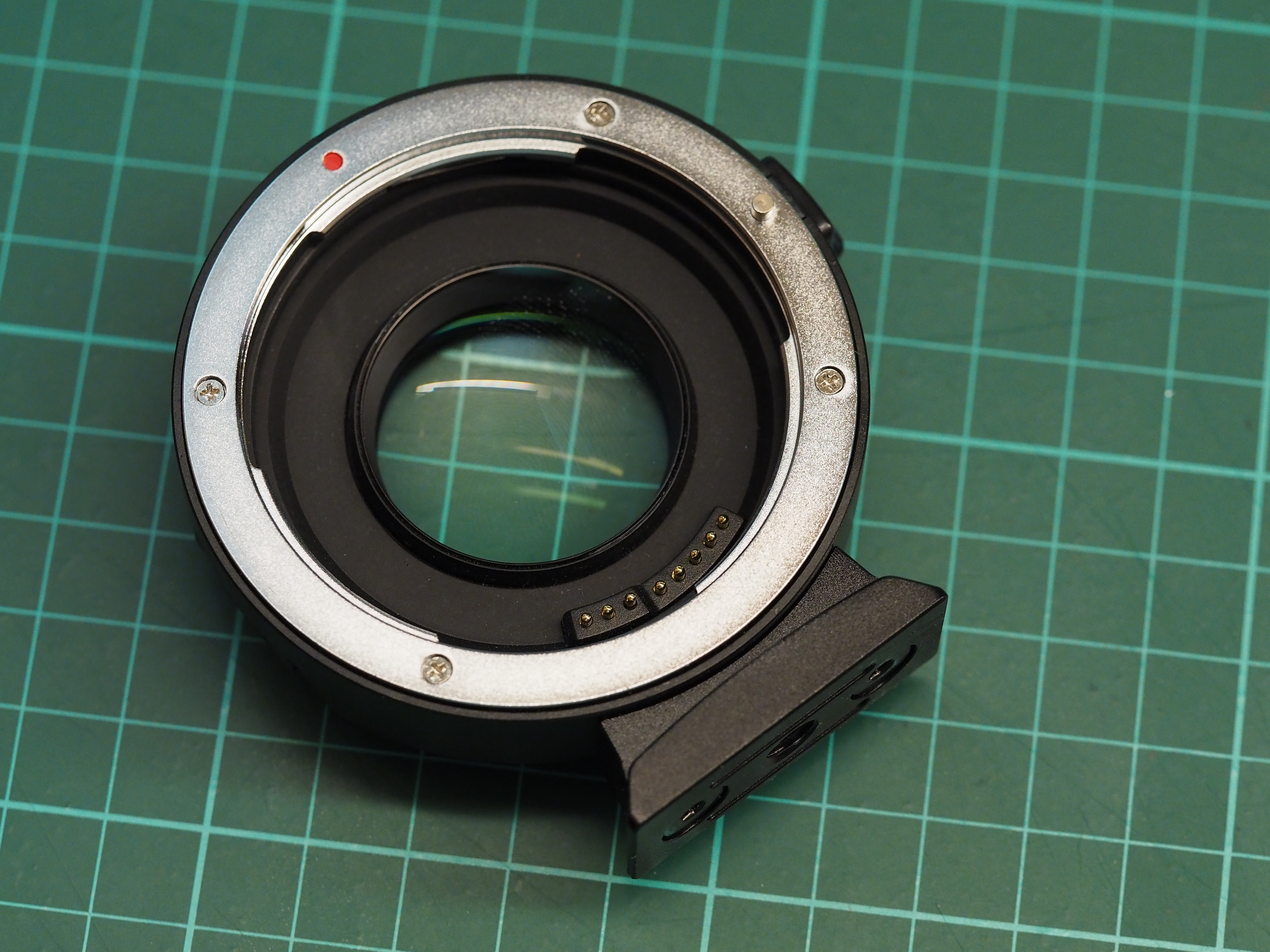

首先看到EF卡口部分,看到裡面的鏡片沒;。


直接用手指抓住鏡片側邊,把它往順時針方向轉。

至於要轉多少圈、多少度?

不要問我~因為我相信每個人拿到的EF-M2都是品管標準不一的


什麼???

你說怕手摸到鏡片?擦下去會有刮傷?

拜託~就算有刮傷,那種電子顯微鏡才看的到的刮痕你根本無法判別,更別說會造成什麼畫質減損了,直接摸下去就對了。


好吧~如果你真的怕的話,那我只好教你拆開調焦了,但還是會多少摸到啦~吼。

拿出內盒的螺絲起子吧

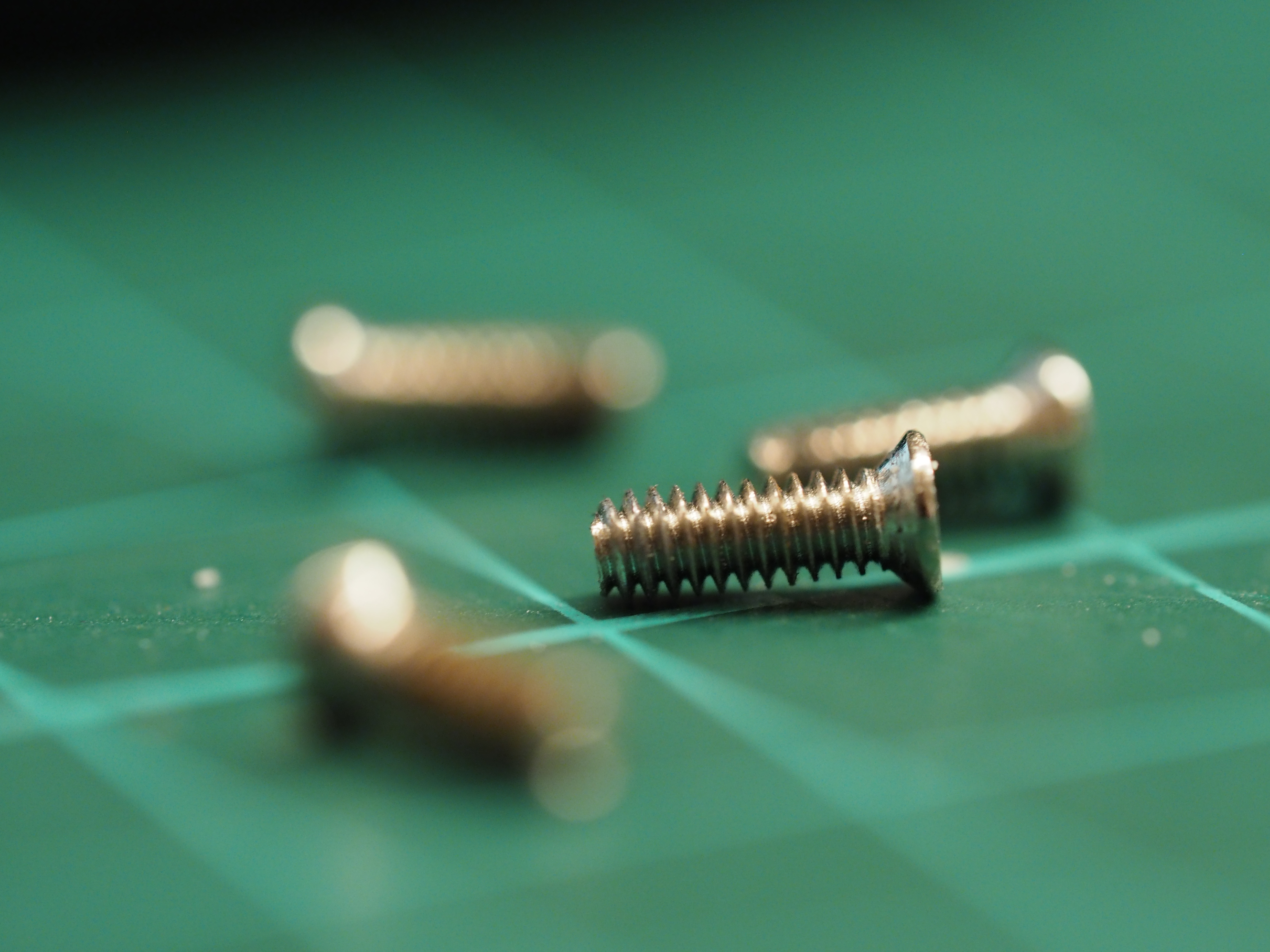

首先把EF卡口的四顆螺絲拆下來,你會看到接環被彈起來。


這時候不用緊張~這只是EF卡口鏡頭釋放紐的彈簧在作怪罷了。

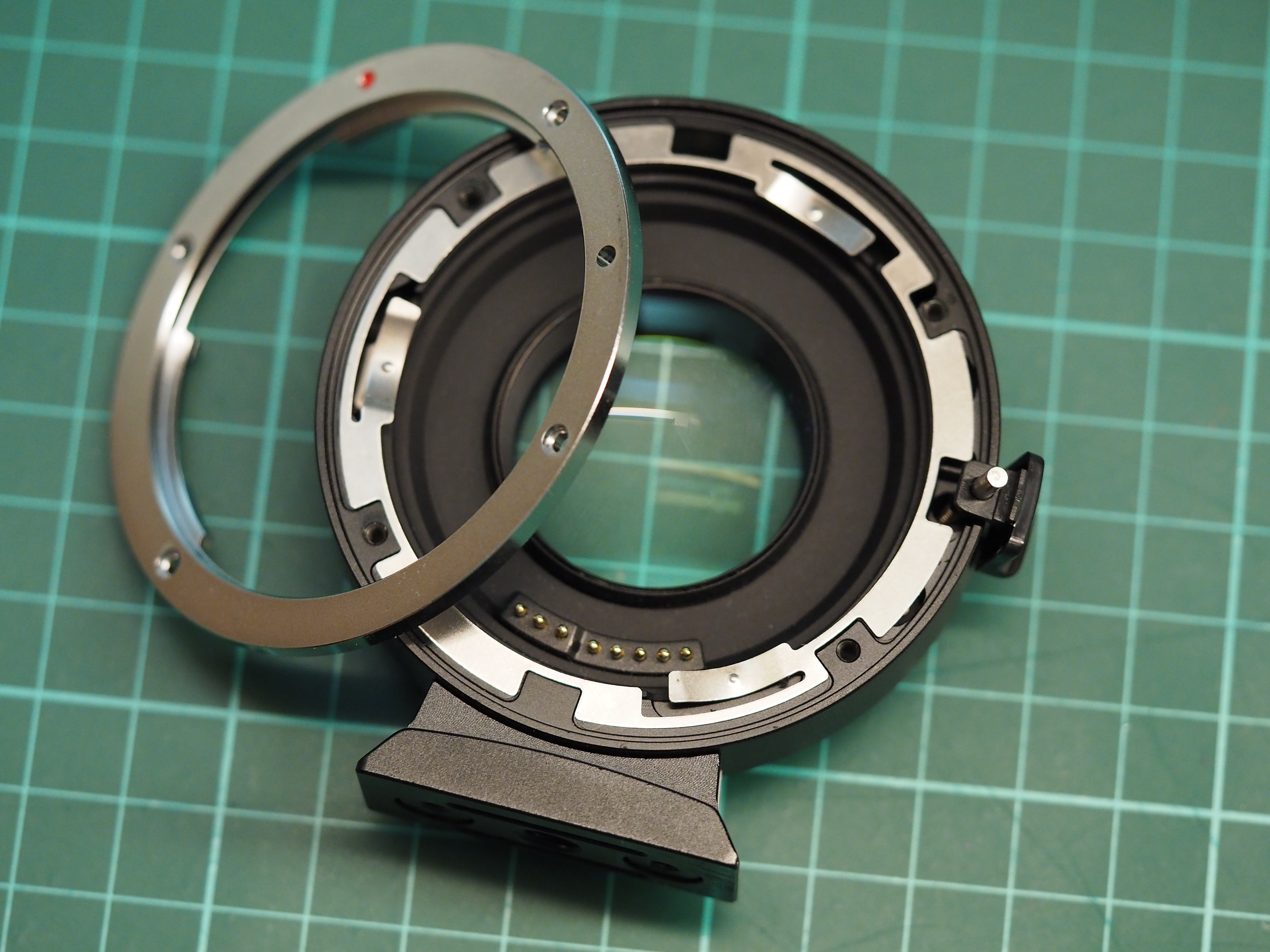

輕輕的把EF接環取出來。

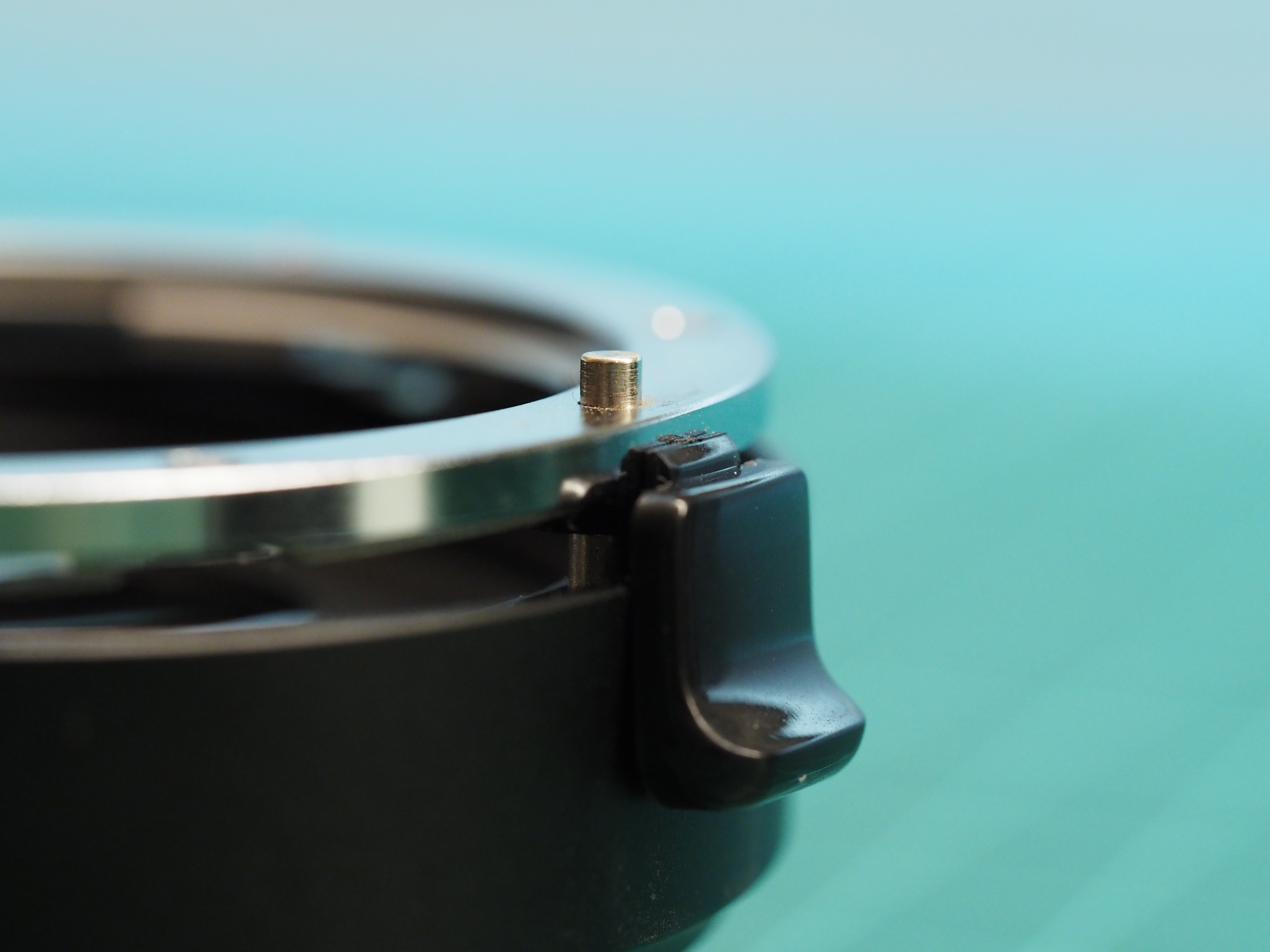

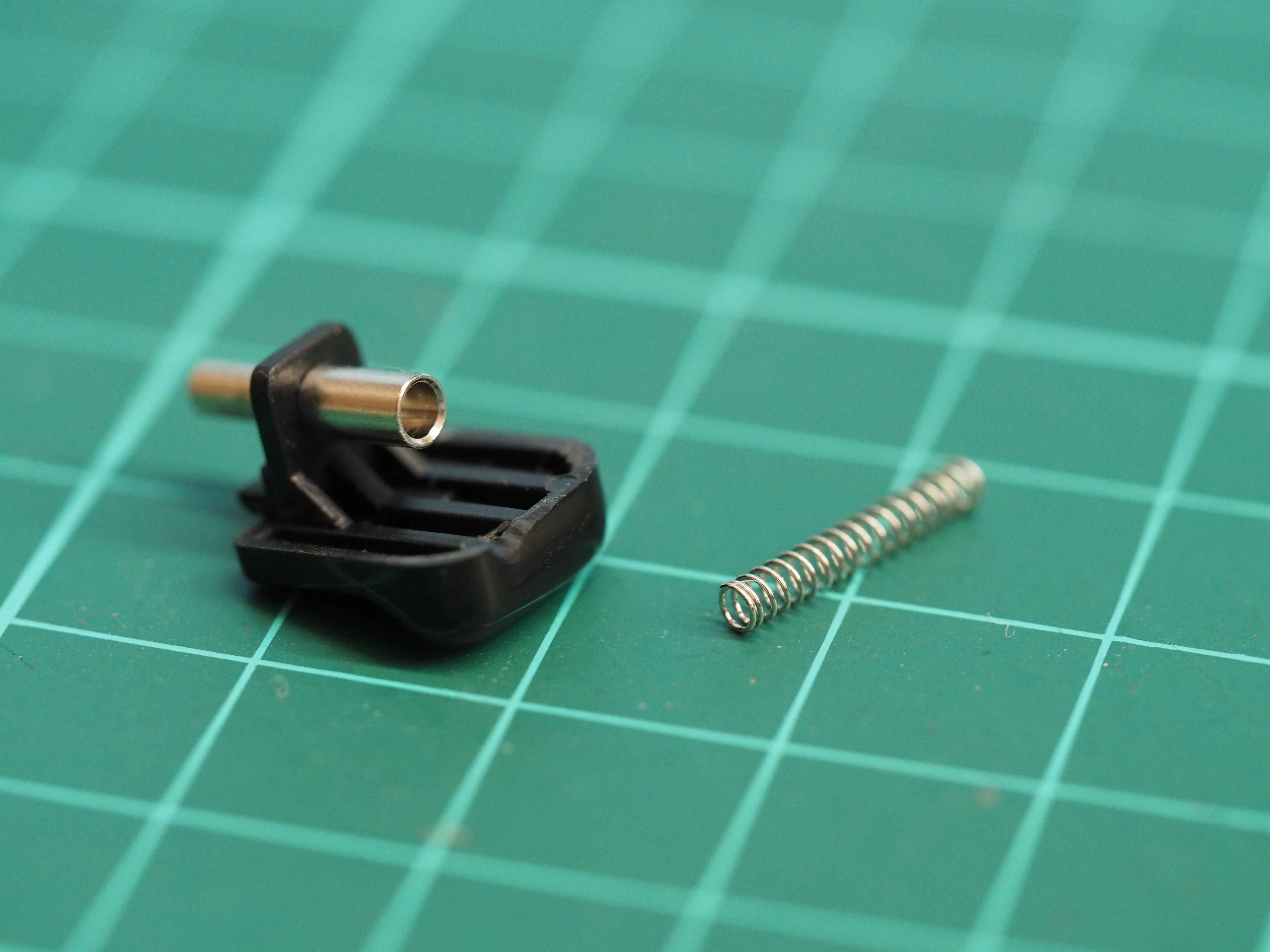

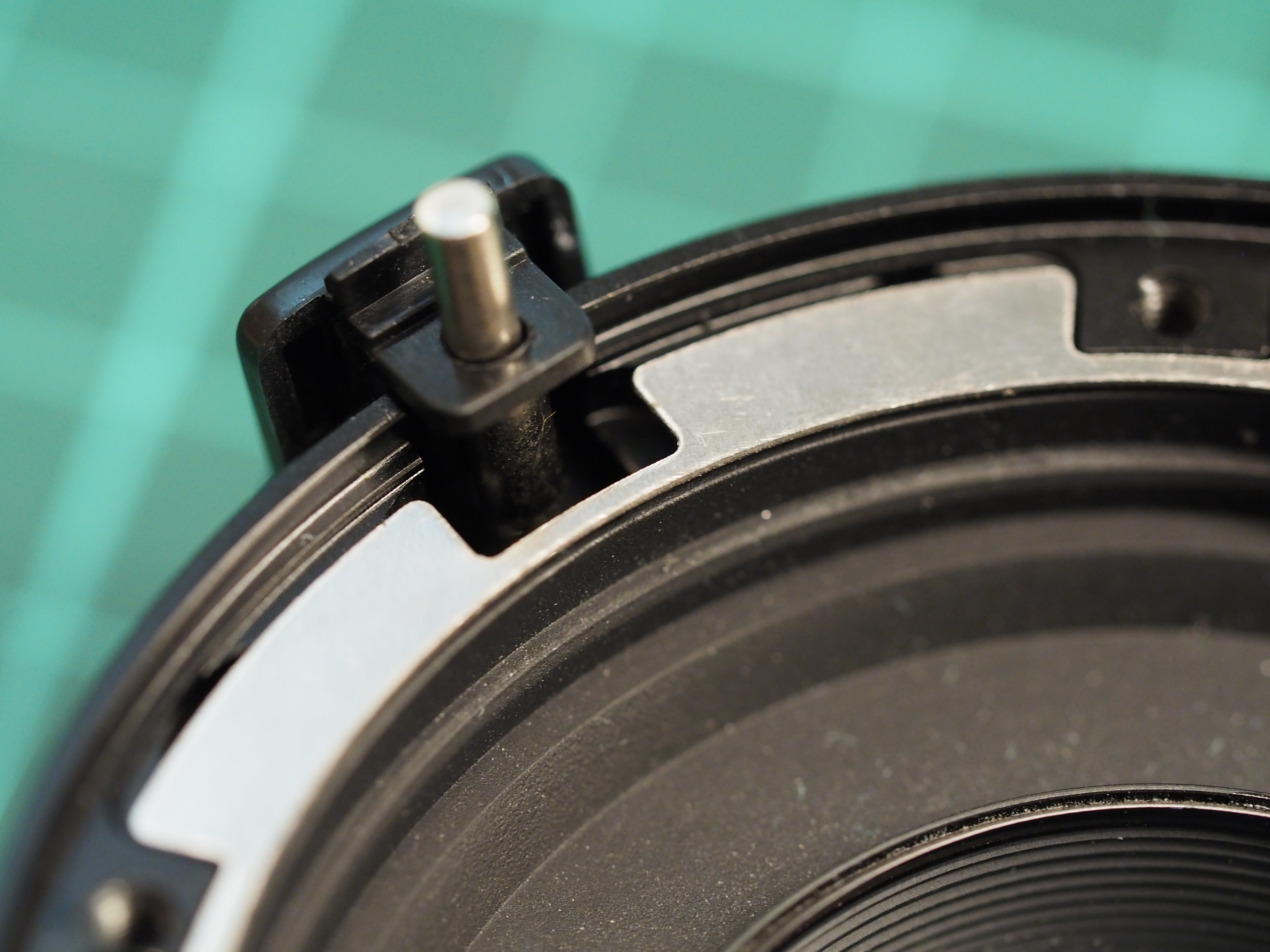

然後會看到EF鏡頭的定位插銷,再度輕輕的取出來。

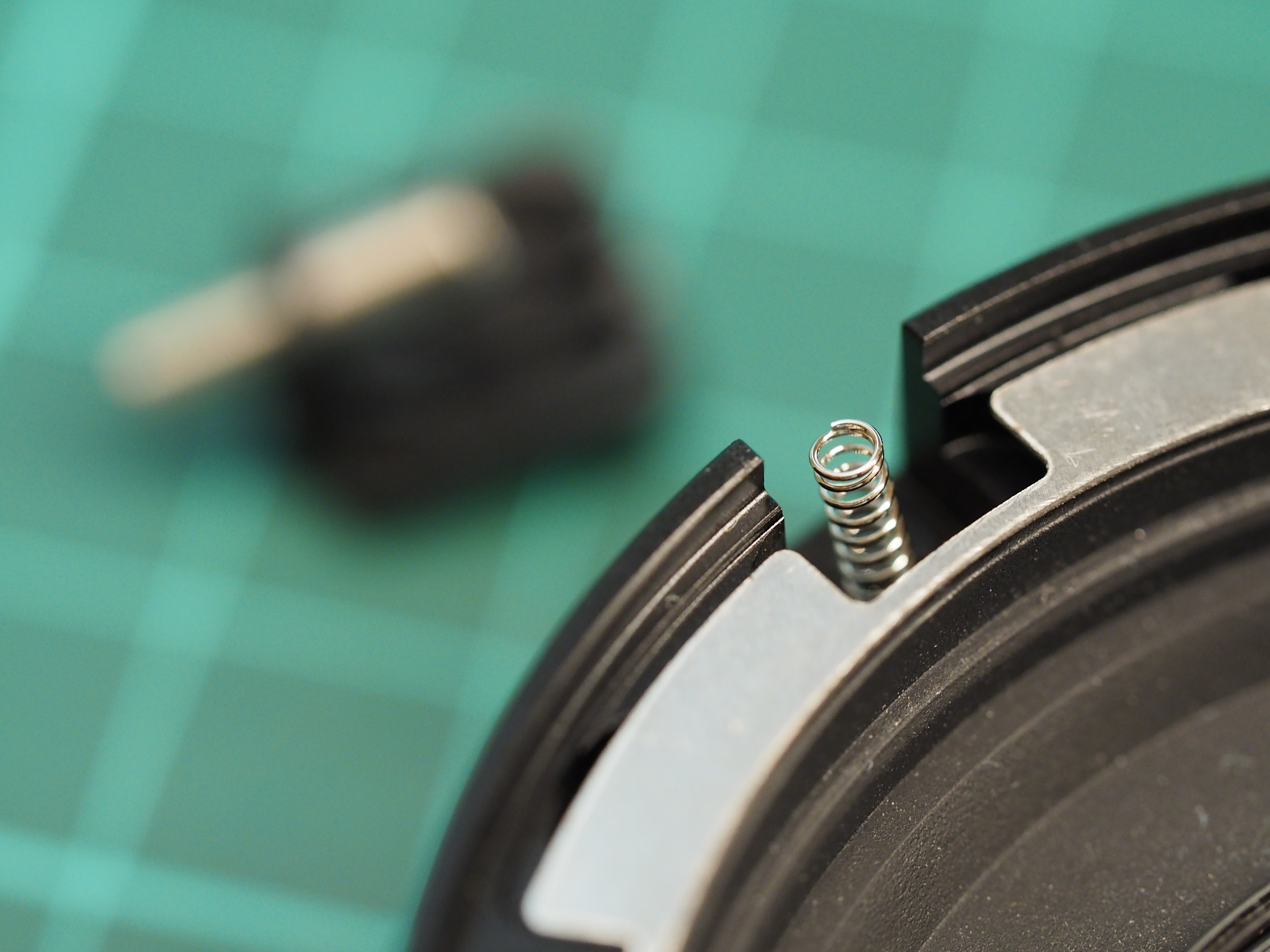

取出後會看到下方單純是一個彈簧。


拿起來就像這樣~超簡單的;但還是要小心不要弄丟。

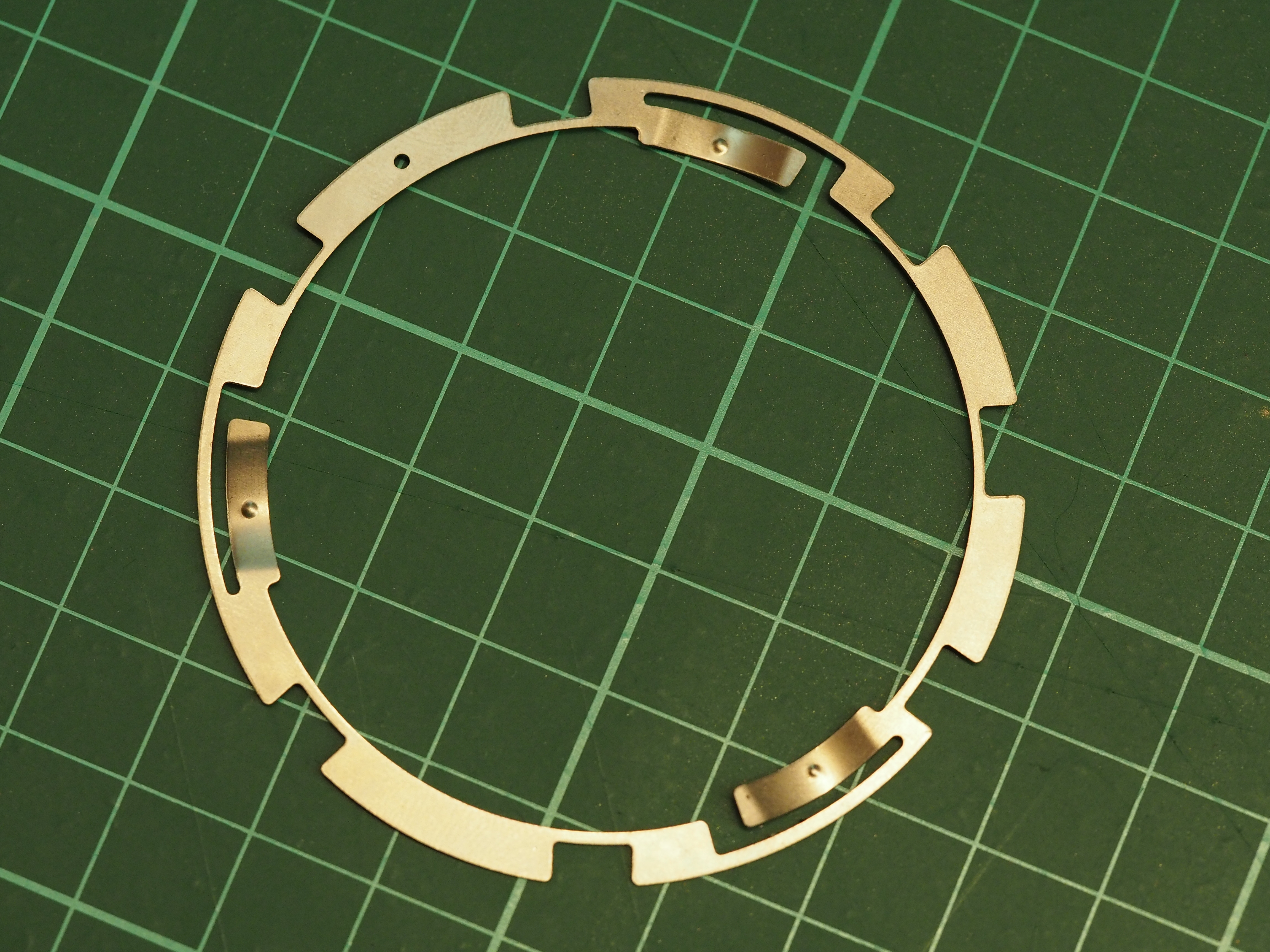

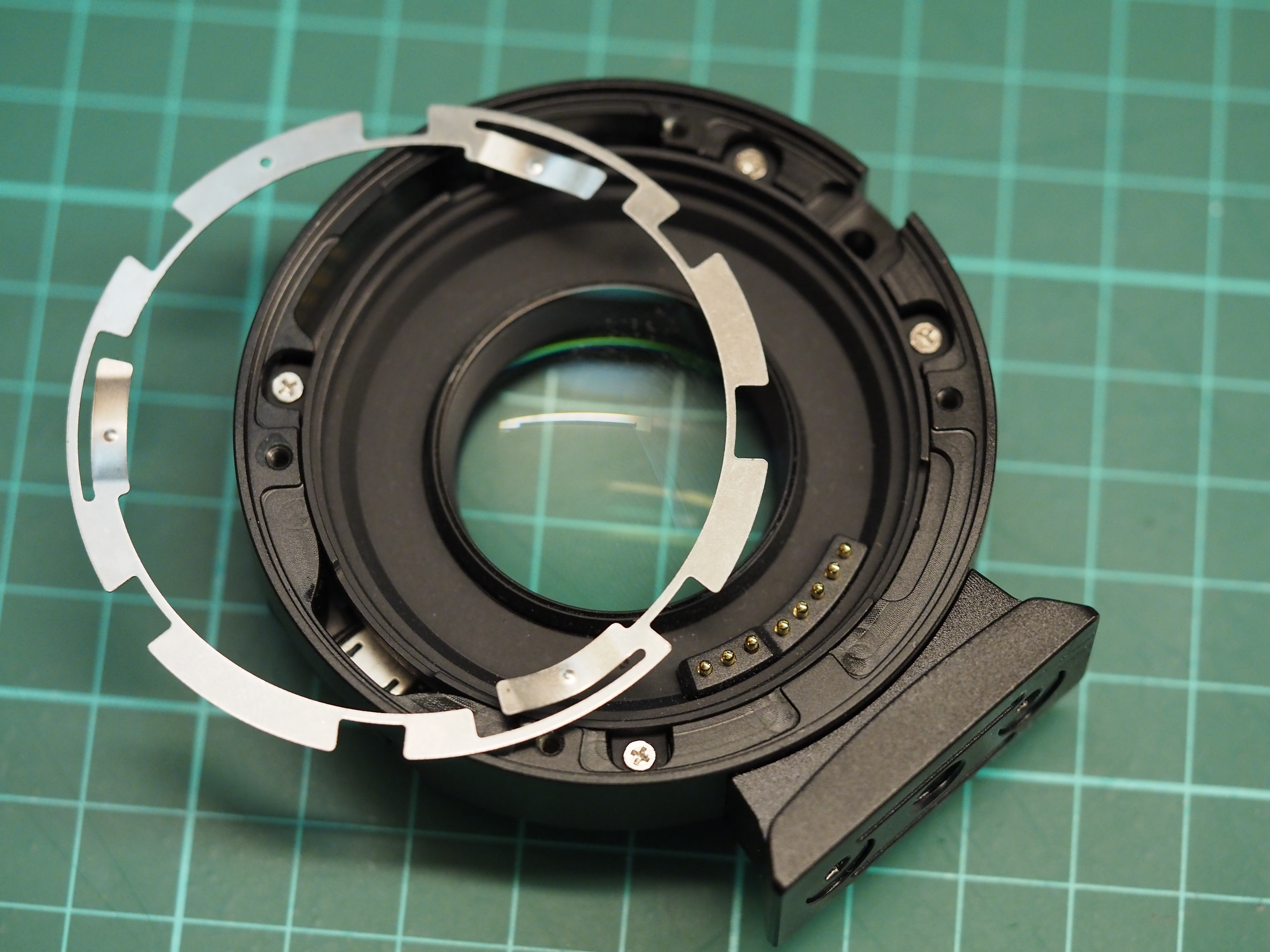

看到銀色的鏡頭固定片~一樣取出來。


最後就剩下最後四顆螺絲了。


一樣拆下來~這四顆螺絲跟一開始的四顆是一樣的規格,所以不用怕搞混。


螺絲拆下來後~取出電路板固定盤。

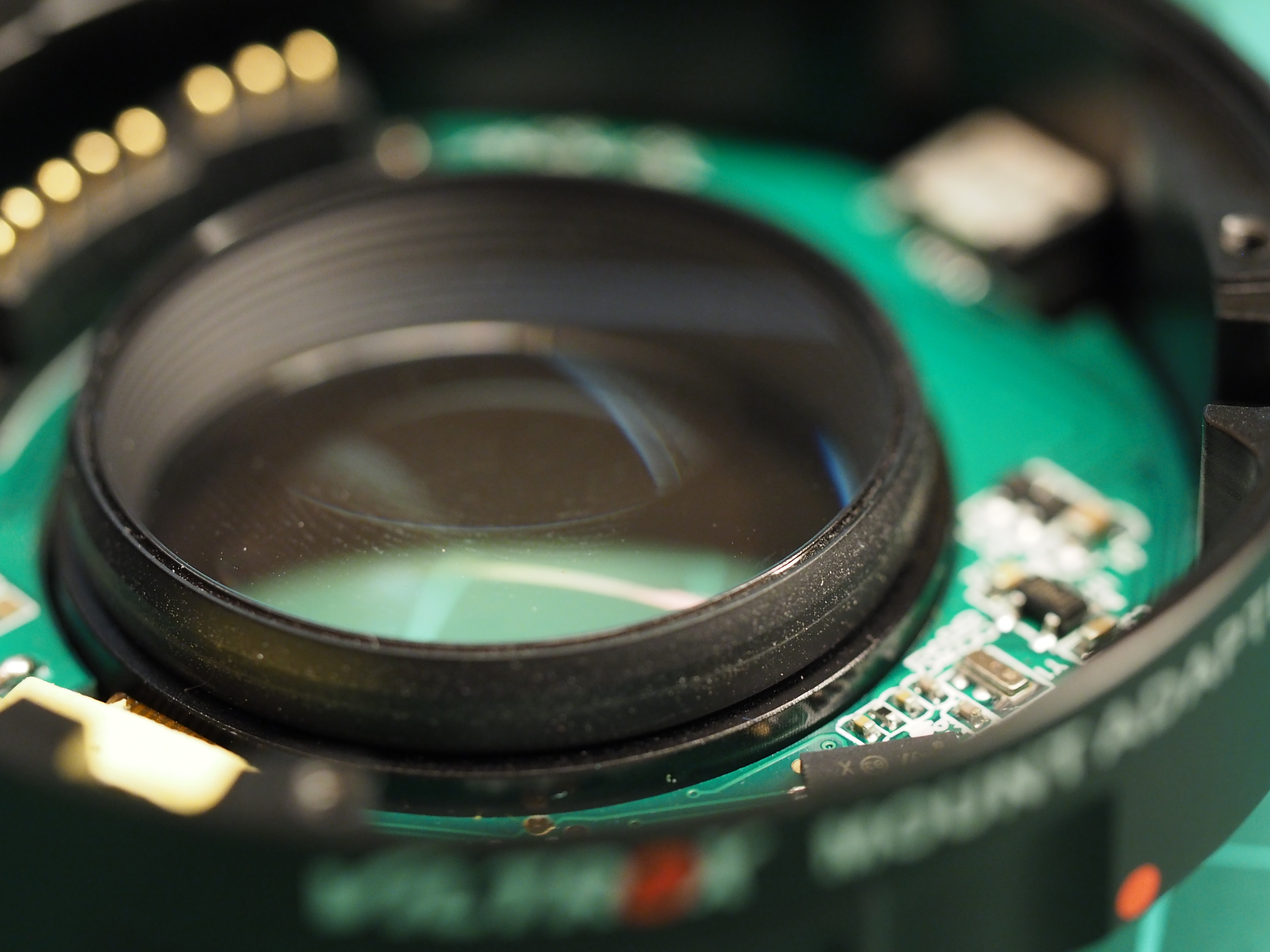

取出電路板固定盤後~你就有更深的範圍可以用手指去轉了,順時針旋轉。

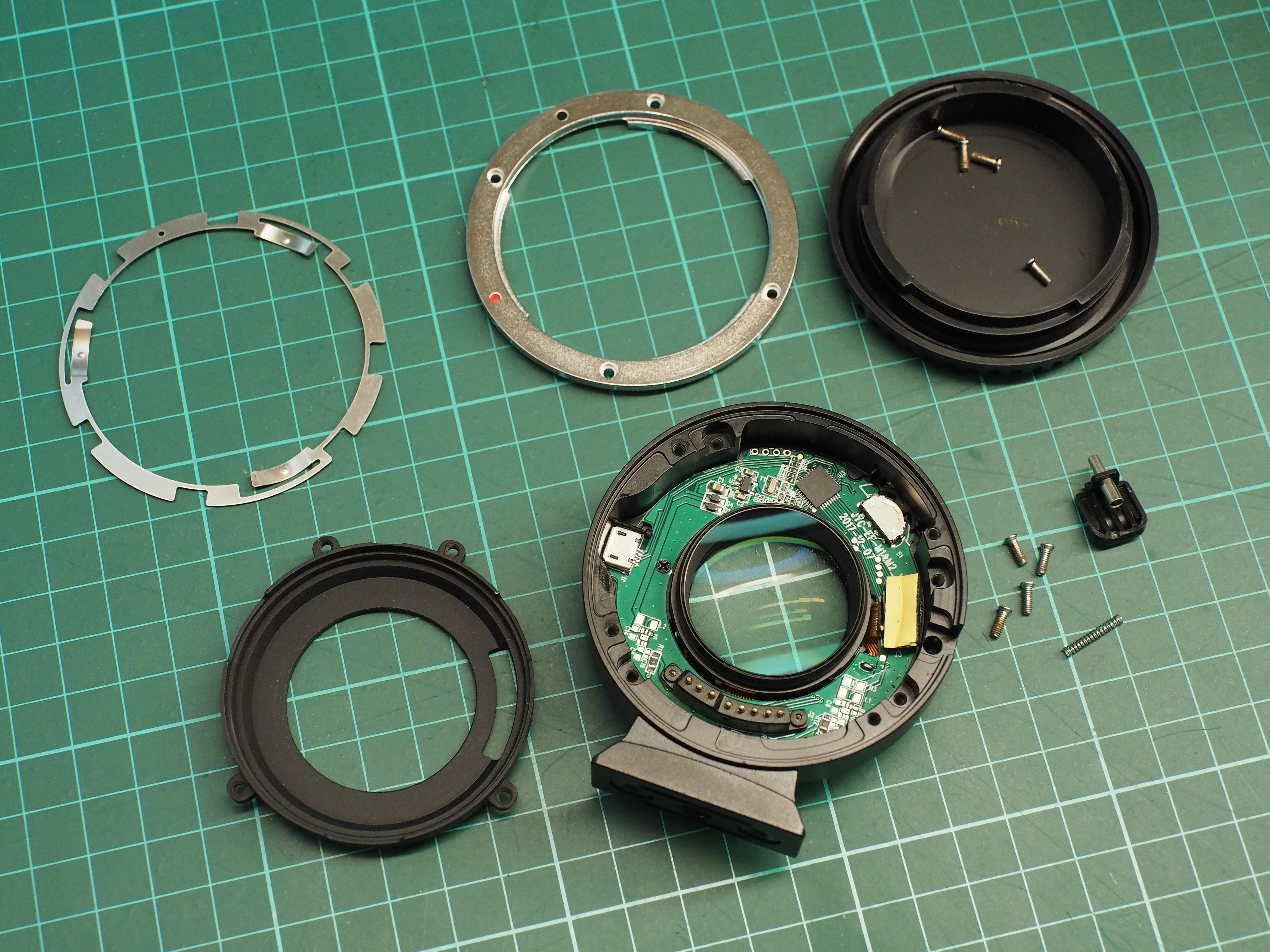

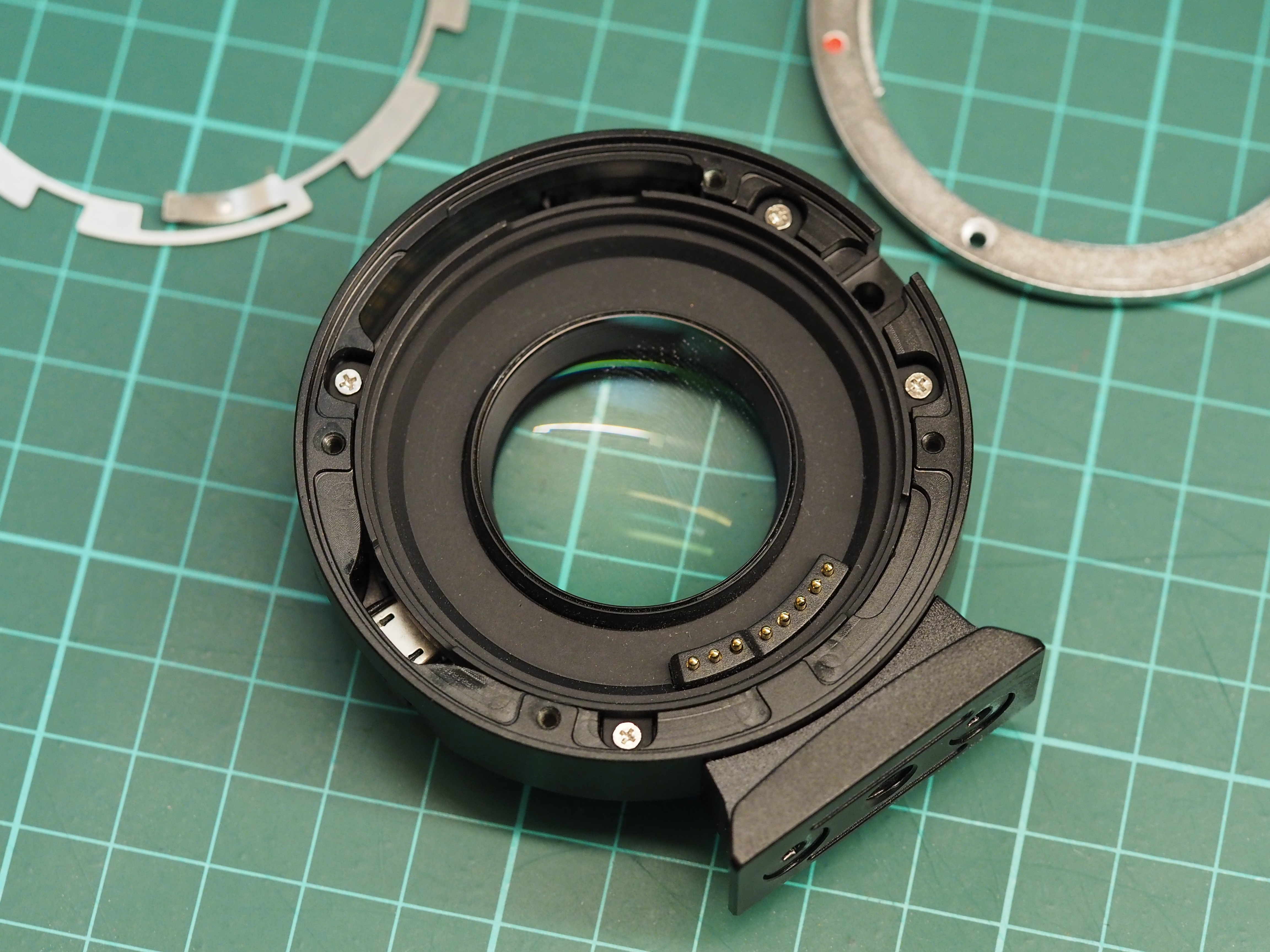

全部拆開大概就是這樣;然後再按照反向順序裝回去就可以了。

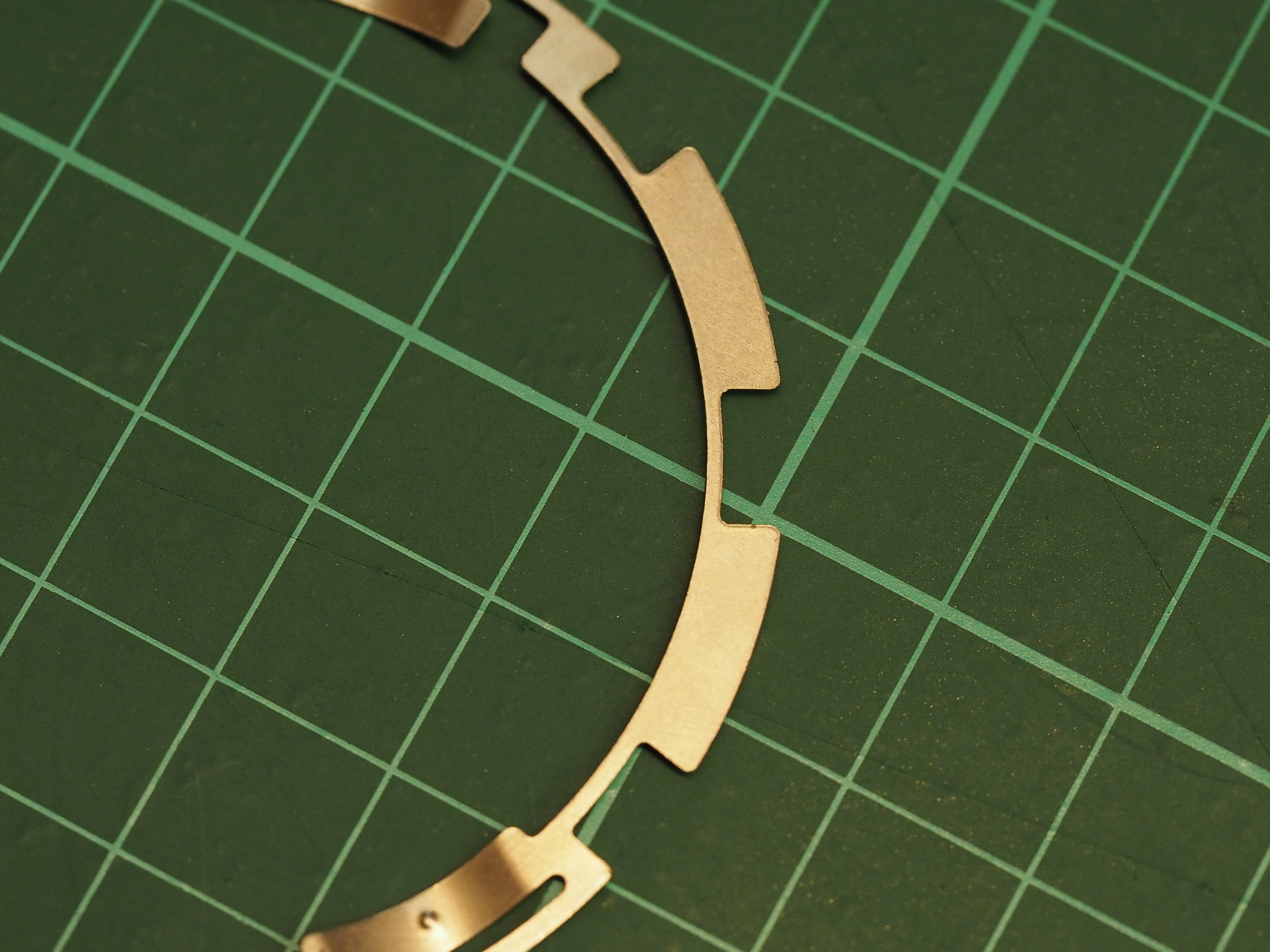

然後注意銀色金屬固定片要裝回去時,一定有人會不知道方向;

看這張最右邊的開口,注意看會發現開口比其他的還大一點點。


這張近一點看應該比較明顯;

這個開口就是放在鏡頭釋放紐的部分。

以上。






剛剛有提到順時針旋轉調焦要轉幾圈、轉幾度,這個要問我,我還真的不曉得,因為我是一邊調,一邊試拍;

那你一定會說這樣拆拆裝裝感覺很累、很花時間,

對啊~所以我才一開始就說"摸下去就對了",大拇指+食指,直接捏著前後鏡片轉就對了,調完擦一擦就好了,

真的不要怕什麼刮傷啦,你看不出來的。






接著是測試影片及照片

影片部分:


Pen-F + EF-M2 + 18-35mm F1.8 廣角端AF測試



Pen-F + EF-M2 + 18-35mm F1.8 望遠端AF測試



Pen-F + EF-M2 + 50mm F1.4 AF測試






照片部分:

Canon 50mm F1.4部分


Pen-F + EF-M2 + 50mm F1.4 => 36mm [F1.0]


Pen-F + EF-M2 + 50mm F1.4 => 36mm [F1.2]


Pen-F + EF-M2 + 50mm F1.4 => 36mm [F1.4]


Pen-F + EF-M2 + 50mm F1.4 => 36mm [F2.0]


Pen-F + EF-M2 + 50mm F1.4 => 36mm [F2.8]


Pen-F + EF-M2 + 50mm F1.4 => 36mm [F4.0]






Sigma 18-35mm F1.8廣角端部分


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [13mm F1.2]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [13mm F1.4]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [13mm F2.0]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [13mm F2.8]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [13mm F4.0]






Sigma 18-35mm F1.8望遠端部分


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [25mm F1.2]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [25mm F1.4]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [25mm F2.0]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [25mm F2.8]


Pen-F + EF-M2 + 18-35mm F1.8 => 13-25mm F1.2 [25mm F4.0]




最後順便一提~

Sigma 18-35mm F1.8對應的是APS-C機種,理論上就是所謂的EF-S類型,

但因為18-35mm F1.8鏡頭尾端沒有多出一塊,所以是可以直接接上EF-M2的,

而且非常意外的是18-35mm F1.8是沒有在廠商公布支援表裡面的一支鏡頭,卻能夠正常作,畫質也是非常之好。






順便附上一張E-M5 mark II + EF-M2 + 18-35mm F1.8手持1.6秒的照片


E-M5 mark II + EF-M2 + 18-35mm F1.8手持1.6秒

手持4秒影片測試

OM-D E-M5 mark II + 18-35mm F1.8 手持4秒






測試結果:

E-M5 mark II + EF-M2 + 50mm F1.4 對焦正常、機身防手震正常。

E-M5 mark II + EF-M2 + 18-35mm F1.8 對焦正常、機身防手震正常。

Pen-F + EF-M2 + 50mm F1.4 對焦正常、機身防手震正常。

Pen-F + EF-M2 + 18-35mm F1.8 對焦正常、機身防手震正常。


感謝收看。
這個不推不行
很棒的分享文章
因為這東西是其他同類產品的1/3~1/4價
所以很多人會存在著懷疑的心態
樓主的分享,讓存疑的人比較不怕買到地雷


Leonarka wrote:
這個不推不行很棒的...(恕刪)


我買之前在網路上做了許多功課,
最初爬文就是沒看到什麼分享,更別說是評測了,
但因為有了解到一定的優缺點以後才下定決心入手,
目前用起來還蠻順的,
所以想說把心得與測試結果寫成文章,
讓有興趣的人可以參考。

感謝您的推文~後續有空會再貼更多測試照上來。

謝謝。

最近正在挑轉接環
有一台em5 mk2
這篇很實用
感謝您的分享

想請教
沒調焦的話
自動對焦會不準嗎?
打算來敗ef m1

牙齒有黑胡椒 wrote:
最近正在挑轉接環有...(恕刪)


建議要調過比較好,我剛買來的經驗是,

從最近對焦距離到4~5公尺都可以正常合焦,

但遠處就無法對焦了,所以建議一定要調,

調整方式不難,我會建議先轉個360度,

然後再裝上去試試看"最近、無限遠"的對焦,

基本上不難,有問題可再發問,謝謝。

duckla6857 wrote:
請問樓主,有試過搭...(恕刪)


昨天有試了一下T116ii

對焦不太正常,無限遠可以合焦,近距離卻無法合焦......

牙齒有黑胡椒 wrote:
我訂的EFM1到貨...(恕刪)


應該是相容性問題,畢竟EF-M1沒有鏡片,所以無法調焦。

跑焦確實偶而會發生。
