Panasonic吹風機故障拆解(EN-CNA96)

qweertw

357分

樓主

qweertw

個人積分：357分

文章編號：64362265

馬達有碳刷的，通常是2條線;無刷的有多條線，一般如電動車有8條。
吹風機的馬達要幾V才能啟動呢？用9V夠嗎？
或是之前已經燒壞了。
找到時，順便分享一下那邊買的，但要先確認規格。

Chark.tw

450分

42樓

Chark.tw

個人積分：450分

文章編號：64362617

choukuan wrote:
但是碳粉真的不算少...(恕刪)

要確認馬達需要的電流跟電壓喔
電壓夠，電流不足一樣轉不動 (或者很慢....)
不過我沒看到東西，也不知道上頭有沒有標示.....

choukuan

114分

43樓

choukuan

個人積分：114分

文章編號：64378616

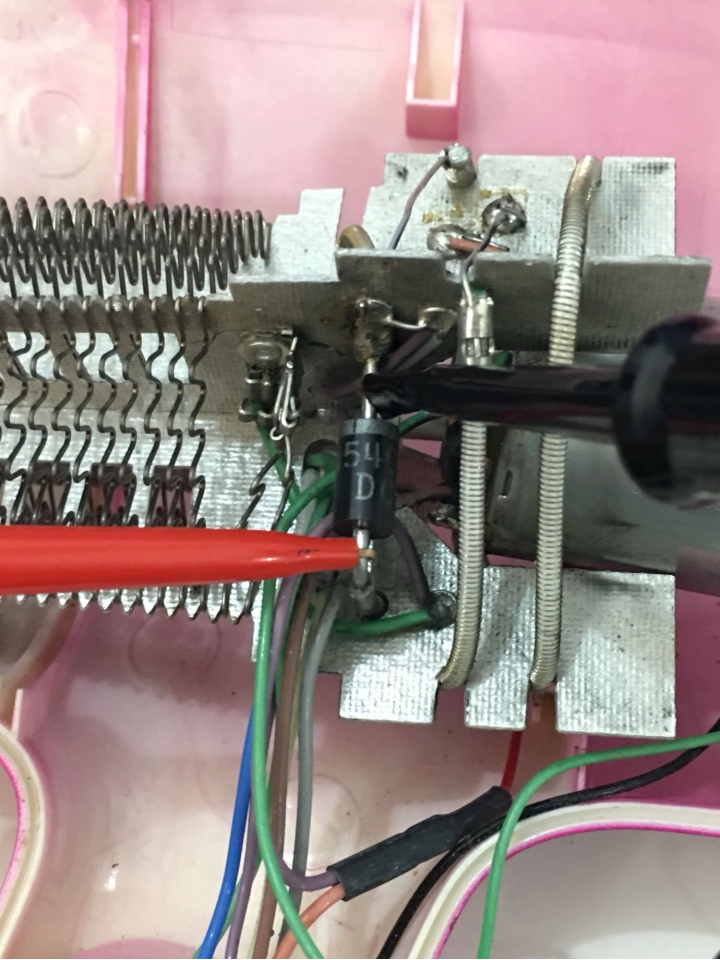

這顆二極體短路了，正反測試都是短路的。
型號1N5408G DC，但是不清楚用途。

qweertw

357分

樓主

qweertw

個人積分：357分

文章編號：64383939

choukuan wrote:
這顆二極體短路了，...(恕刪)

那一顆可能是半波整流，控制電熱管輸出1半的功率。

choukuan

114分

45樓

choukuan

個人積分：114分

文章編號：64397995

另外補充，用電表量馬達正負極竟高達136V-150V(檔位越高電壓越大）難怪會燒壞馬達！

所以是二極體先壞然後再燒壞馬達嗎？

choukuan

114分

46樓

choukuan

個人積分：114分

文章編號：64411954

換了二極體1N5408後，一樣馬達兩端還是136V.......沒想法惹

choukuan

114分

47樓

choukuan

個人積分：114分

文章編號：64449119

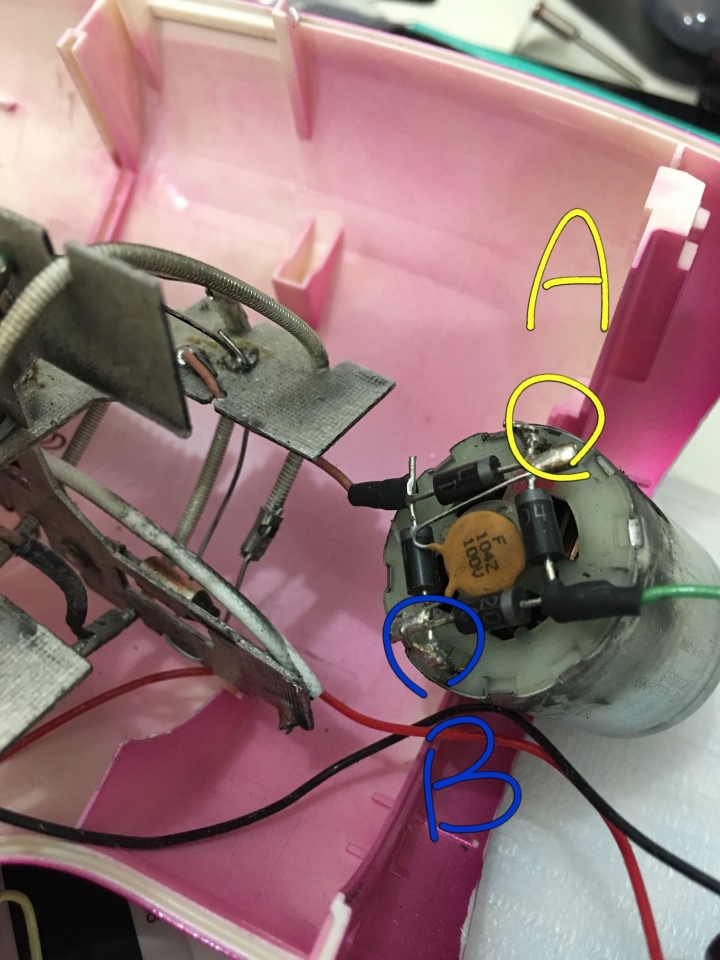

這一組橋式整流會壞嗎，電表量是沒有短路的問題。
A(馬達正極）與B（馬達負極）兩端電表測量為136V。

Chark.tw

450分

48樓

Chark.tw

個人積分：450分

文章編號：64455858

choukuan wrote:
這一組橋式整流會壞...(恕刪)

怪怪的........
照跨接的那顆電容來看，整流後電壓不能超過 100V 才對啊
如果是整流前的電壓 136V 那正常，因為轉直流是 136*0.707=93.2VDC....

你要不要檢查一下進整流子之前的電壓?
整流後 136，整流前電壓快 200.....

---
你應該不會拿 AC 檔位去量整流後的電壓吧....?

choukuan

114分

49樓

choukuan

個人積分：114分

文章編號：64465060

Chark.tw wrote:

怪怪的.......(恕刪)

當然不會用 AC檔去量啦，小的多少也算學電的(≧▽≦)
所以是電容壞掉嗎？不知道整流子的概念耶，是否有相關電路可以參考呢？（從AC轉到直流之類的電路，會不會有好心人提供這台的電路圖呀) XD

Chark.tw

450分

50樓

Chark.tw

個人積分：450分

文章編號：64465116

choukuan wrote:
當然不會用 AC檔去...(恕刪)

如果你量的電壓真是136V，那電容可能壞了
因為那顆電容是100V的

橋式整流器，你用這個當關鍵字去咕狗就能找到一堆資料囉
那顆電容是濾波電容，要讓整流出來的直流電更平順用的

你現在的問題是橋式整流之前的電壓
你有確認過是多少嗎

源頭電壓不對，後面的怎麼搞都沒用喔…………
