實戰 T8傳統燈具輕鬆改裝電子式安定器(文長注意)
想到家中1F(客廳)/3F(房間) 的層板燈已損壞不少,因此秉持01精神+環保3R概念,決定自己動手DIY(其實就是懶的弄+小氣省錢).
首先說明,小弟念的是商科,水電是完全不懂,相關資料都是來自google大神+各位大大的po文+毛怪大的網站(毛怪晃阿晃),這篇應該算是小弟的第一次"開箱發文",如果有任何問題,還請給予指導與指教,謝謝!!
註:未免文長傷眼,本篇將盡量精簡,只貼圖簡易說明,詳細其他內容可參考P大之發文,在此也謝謝P大與各位先進給予的參考資料.
本文開始..…
--------------------------------------------------------------------------------
1F(客廳)/3F(房間) 的層板燈,壞掉好久了!!(屋子入住6年,撐到現在!!)
拆下來看看吧…
檢查過燈管,都是好的,會亮.那原因就應該是線路??
卡榫推開…
找到原兇了!!夾在鋁管裡的瞬時安定器?!
絕緣紙包一包就拿來賣了..@@..
這樣你會不會怕..:~~~
剪開吧…
線要重拉,0.8mm單心線要插在這…
犧牲一個,拆開內部給各位看…
線會卡在這…
陣仗擺開,準備重新拉線…

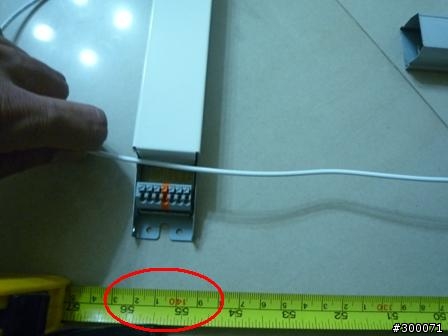

量好尺寸,據說最好不要超過1.5M(至於為什麼?還請各位大大指教)
線就照著圖拉…
另外一頭也要裝起來…
合體…
完成圖…
然後把這一套(總長大概4呎燈x2+50cm=290cm,共做了三套/六根燈管),移到層板上,將電源的L/N線接上,就大功告成啦!!
花費:
1.電子安定器x3=1000
2.0.8mm單心線61M=300/2=150 (約用了一半)
3.延長電線,接L/N用=250
4.接線端子x5=30
共1430元 = = > 1430/六個燈管=238元/個
心得:
1.單價雖然比買鋁擠式(100-150)或外置瞬時式(150-200)來的高,但小弟認為安全耐用,才更重要(T8燈管+預熱電子式安定器,可參考毛怪大網站).
2.接線部分請按照電子安定器的圖示,或參考P大那篇裡面的接線圖,如果是跟我一樣是再利用鋁擠式的燈管接頭,請注意接線是否鬆脫!!(小弟就因為接上L/N線後不亮,重新卸下,又再確認接線,而多搞了半小時),另外有看到某位大大的發言說L/N線如果接錯並不會怎樣,但會有高電磁波疑慮??但小弟的情況是接錯不會亮,接對就會亮(這樣電磁波就少了吧?!)
3.其實在搜尋解決方法的過程中,也有考慮過重新換裝LED T5燈管(約500x6=3000)或LED燈條(黃光,暖白光/3528太暗?/5050太貴!!10-12米約2500-3000,還要裝12V變壓器),但都因為上述原因而放棄.
4.小弟的觀念是,剩下T8的燈管又沒壞直接丟掉,這樣環保嗎?!或許再過幾年,屆時此次換裝的T8又掛了或是LED燈條更便宜了再來換裝,這樣才是環保之道,各位說是吧?!
寫在後面…
1.如各位也想自行換燈,小弟可提供剩下的電料(如上的飛x浦T8 36W 827/830三波長燈管/4呎/8-10支/0.8mm單心線約30米),限定桃園/林口自取,但條件就是要寫個開箱文..哈哈.
.PM來談.2.小弟還有研究過儲熱式電熱水器省電DIY(裝置定時開關)/水塔浮筒更換DIY,如有興趣,歡迎討論!!
3.最近在研究裝置衛星天線(小耳朵),想要把第四台給fire掉,希望能有大大給予指導一二.
以上若有任何問題,歡迎批評指教,謝謝!!
感恩!!
