請問這個三隻腳的零件, 名稱及公用為何?


請問這個三隻腳的零件, 名稱及公用為何?

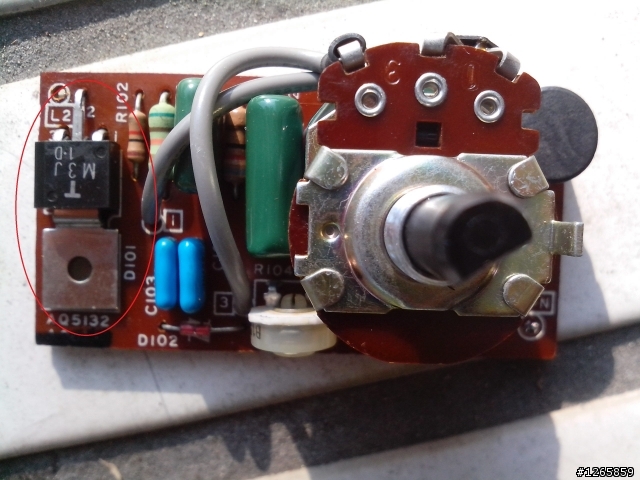

這是顯微鏡燈泡的調光(燈泡亮度)的電路板,

請問紅色圈裏面的這個三隻腳的零件(D101), 名稱是?
功用是?
電晶體
abcpanadol wrote:
這是顯微鏡燈泡的調光...(恕刪)

oiio wrote:
電晶體...(恕刪)


請問這是哪一種電晶體?
功用為何?

abcpanadol wrote:
請問這是哪一種電晶體...(恕刪)



電晶體


電晶體(英語:transistor)是一種固體半導體器件,可以用於放大、開關、穩壓、訊號調變和許多其他功能。在1947年,由約翰·巴丁、沃爾特·布喇頓和威廉·肖克利所發明。當時巴丁、布喇頓主要發明半導體三極體;肖克利則是發明PN二極體。

電晶體由半導體材料組成,至少有三個端子(稱為極)可以連接外界電路。電晶體作為一種可變開關,基於輸入的電壓,控制流出的電流,因此電晶體可做為電流的開關。相較於繼電器或其他機械開關,電晶體由於利用電訊號來控制,開關速度可以比機械開關快很多,在實驗室中的切換速度可達100GHz以上。

電晶體輸出信號的功率可以大於輸入信號的功率,因此電晶體可以作為電子放大器,有許多市售的分立電晶體,但積體電路中的電晶體數量遠大於分立電晶體的數量。例如超大規模積體電路(VLSI)其中至少有一萬個電晶體。




電晶體主要分為兩大類:雙極性電晶體(BJT)和場效應電晶體(FET)。

電晶體有三個極;雙極性電晶體的三個極,分別由N型跟P型組成射極(Emitter)、基極(Base)和集極(Collector); 場效應電晶體的三個極,分別是源極(Source)、閘極(Gate)和洩極(Drain)。

電晶體因為有三種極性,所以也有三種的使用方式,分別是射極接地(又稱共射放大、CE組態)、基極接地(又稱共基放大、CB組態)和集極接地(又稱共集放大、CC組態、射極隨隅器)。

在雙極性電晶體中,射極到基極的很小的電流,會使得射極到集極之間,產生大電流;在場效應電晶體中,在閘極施加小電壓,來控制源極和洩極之間的電流。

在類比電路中,電晶體用於放大器、音頻放大器、射頻放大器、穩壓電路;在計算機電源中,主要用於開關電源。

電晶體也應用於數位電路,主要功能是當成電子開關。數位電路包括邏輯閘、隨機存取記憶體(RAM)和微處理器。

電晶體在使用上有許多要注意的最大額定值,例如最大電壓、最大電流、最大功率。在超額的狀態下使用,電晶體內部的結構會被破壞。每種型號的電晶體還有特有的特性,像是直流放大率hfe、NF噪訊比等,可以藉由電晶體規格表或是Data Sheet得知。

電晶體在電路最常用的用途應該是屬於訊號放大這一方面,其次是阻抗匹配、訊號轉換等,電晶體在電路中是個很重要的元件,許多精密的組件主要都是由電晶體製成的。
...

abcpanadol wrote:
請問這是哪一種電晶體...(恕刪)


功用:
電晶體也應用於數位電路,主要功能是當成電子開關。數位電路包括邏輯閘、隨機存取記憶體 (RAM) 和微處理器。

電晶體在使用上有許多要注意的最大額定值,像是最大電壓、最大電流、最大功率……,在超額的狀態下使用,電晶體內部的結構會被破壞。每種型號的電晶體還有特有的特性,像是直流放大率hfe、NF噪訊比…等,可以藉由電晶體規格表或是Data Sheet得知。

電晶體在電路最常用的用途應該是屬於訊號放大這一方面,其次是阻抗匹配、訊號轉換……等,電晶體在電路中是個很重要的元件,許多精密的組件主要都是由電晶體製成的。
我猜是 TRIAC 旁邊的 D102 是 DIAC
查一下 TRIAC调光器(正向相位控制调光器)
希望有幫到你

用戶名稱 wrote:
電晶體電晶體(英語:...(恕刪)


這個零件編號是D101, 由編號看起來, 似乎是二極體,

二極體也有這種形狀跟接腳的包裝
看來像是功率晶體,因為它的上方有一大片金屬是用做散熱片,整個輸出電壓應該是由這顆零件供電
TRIAC SM3J

好像已經停產多時

可用一般600V的TRIAC取代即可

嫌麻煩的話,特力屋買就好了!這個有分110V跟220V的!

這是我猜的!

Jati wrote:
我猜是 TRIAC ...(恕刪)


根本就一模一樣, 謝謝解惑,
幫了我大忙
