請問如何利用延遲繼電器來控制一顆電磁閥開閉

請問各位先進

我想規劃一套簡易浴室熱水迴水系統,
想透過分別按押安裝在兩間浴室端的按鈕開關(兩間浴室共用一套熱水設備),
來啟動打開一個安裝在頂樓熱水迴水管出口處的一個電磁閥,開啟時間約10秒鐘,
讓迴水管內冷水流進置於頂樓的水塔,來達成洗澡前可手動先讓熱水管內充滿熱水,
並預計讓電磁閥運作約10秒鐘後自動關閉(可視實際狀況調整秒數)。
要達到此項功能,我初想也許可以利用一個斷電延遲繼電器來達成,
但接著一想,每當第一個人在浴室按押一次按鈕開關,
開啟電磁閥運作10秒後,已可讓熱水管內充滿熱水,
此時在另一間浴室的另一位使用者,若不知道管內已充滿熱水,
而同時也想啟動熱水迴水,而再一次做按押開關,想啟動電磁閥這動作顯然多餘。
不知道有沒有甚麼方式改善,或者是再以另一個延時繼電器
來讓每當第一次啟動電磁閥開關後的20分鐘內(可視實際狀況調整秒數)
任何重複按押按鈕開關的動作均為無效。
簡單的說,就是想在20分鐘內,讓電磁閥只接受一次有效按押,並持續開啟10秒鐘的動作。
我是百思不得其解,懇求各位先進賜教。
感激不盡~~~


文章關鍵字
ON DELAY TIMER通電延遲計時繼電器及OFF DELAY TIMER斷電延遲計時繼電器
就可以做到,問題是你有電工相關的知識嗎?

koun wrote:
請問各位先進我想規劃...(恕刪)

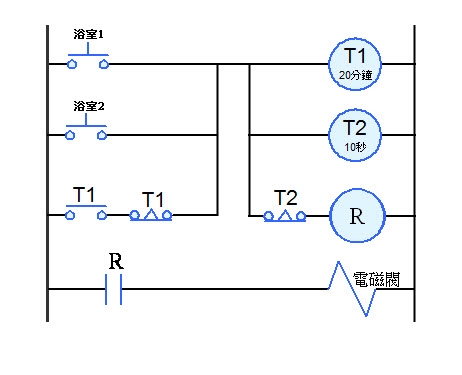

如下圖。

或
謝謝哈妮~前輩提供的圖
根據圖面,以我不大靈光的理解力
嘗試將它轉繪成實際裝設時會使用的線路圖
不知道是否正確,還請前輩指正,或提供意見
感謝前輩指導
謝謝您~~

你的圖.要改太多.我也不會畫.
只能由-哈妮~前輩提供的圖

補上接腳.

如下圖等效。

誤接等同下圖。

不客氣。
依照哈妮~前輩指正過的圖,實際佈線來測試一下,礙於材料取得,先以AC 110V零件替代

1.佈線完成


2.啟動系統進入不耗能待機


3.洗澡前按押一次開關,啟動迴水系統10秒


4.10秒後,完成迴水動作,準備洗熱水澡


5.系統再度進入不耗能待機


結論:
結果一如期待,感謝各位前輩指教,特地紀錄一下
讓有需要簡易熱水迴水系統的朋友也能規劃參用
讓前輩們的知識經驗能夠傳遞下去,非常感謝您們~~~
