[分享] Accusys Acuta 4 (RAID5 1394/USB 外接陣列) 開箱照

站上好像都沒有Acuta的討論文章... 剛提貨，厚著臉皮來發這一篇



【前言】

一直想弄個RAID5陣列來儲存日益增加的數位資料。一年多前購入RAID5零件後竟然一直沒空搞定它的母機... 雖然當時也考慮過外接陣列(正是Acuta 4)，但是覺得一來貴〔Acuta 4還算便宜的，但是也要20多張死小孩；而同等級的內接陣列零件(不計PC母機)則可以省下1/2以上〕，二來總覺得多了一台機器佔空間又難配置。

但後來一年多裡玩了幾台準系統，又幫家人裝了兩三台，變成家裡電腦一堆，管理上的問題倍增。最重要的則是再次深刻的體會到「被電腦玩的感覺」。吉米大人說的好，為什麼不把搞電腦的時間省下來做你覺得更有意義的事勒？世界上沒有完美的PC，要搞到近完美也是十分勞心勞力(倒不一定花錢)，最慘的是搞好以後馬上碰到升級

當然這件事情每個人的想法不同；而我在玩PC組裝十幾年後，對「近完美的PC」只有一個想法：「這種東西祇能自己開家公司搞。」因為一定沒有廠商能完全滿足你嘛！！



【考慮、尋覓】

回到正題。之前看到旅外站友討論RAID5外接陣列(那篇主題我忘了)，加上Thecus. Stardom等廠牌的新機紛紛上市，想想還是買外接的好了：插兩條線就開始用，搬資料不用搬電腦，也不怕心電腦故障。


於是本來決定買SR6500(因為之前已經買了4+1顆IDE硬碟...)，但是就在下單前剛好搜尋到了熟悉的老朋友(?)：Acuta 4，看看報價足足少了快10張；於是我改變了心意。

(為什麼不買Thecus N4100是對它尚有疑慮，且我的RAID5陣列頂多祇在LAN下用，並沒有連Internet的需求。)


效能的問題嘛... 我想有意購買外接陣列的網友要先考慮自己的用途。如果要追求速度就得找SATA. SCSI等機種，並且更要考慮其軟硬體規格。因為我祇是純粹要拿來當倉庫用，所以Acuta 4 Combo最快的1394B介面已足夠。Acuta 4已經是出了很久的機器，效能不應該拿來跟新機種比，這點請明察。


至於要怎麼買？詢問Google就會有答案



【拆箱】


↑外箱
※請出拓海兄當比例尺。

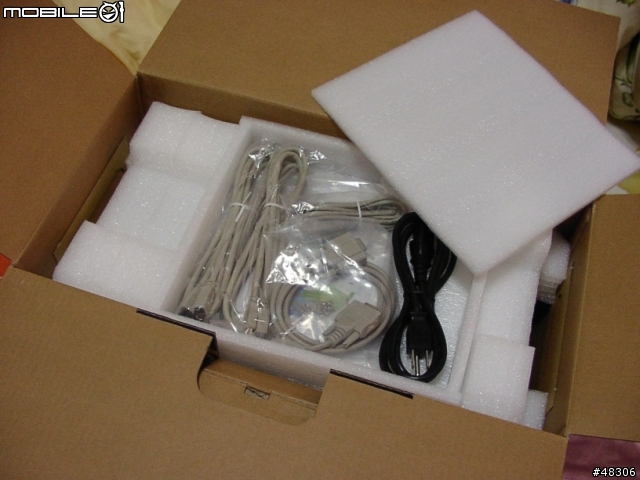

↑開箱
※第一層是配件盒，主要是線材。
※沒附紙本說明書(只有PDF版)讓我不太滿意。

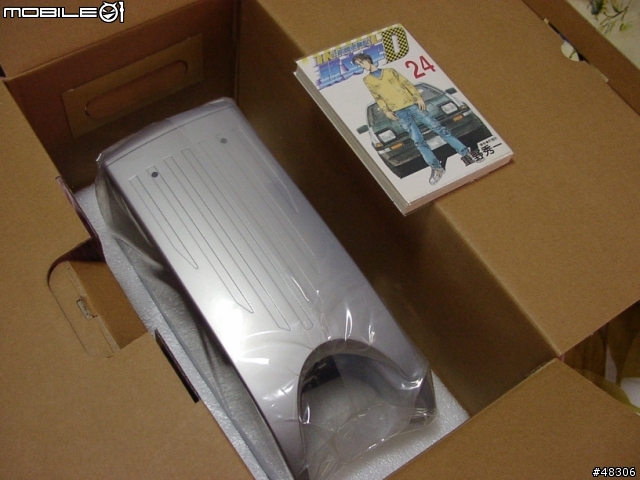

↑拿掉第一層墊材，出現本體了~
※由這幾張照片可以看出本體受到還不錯的保護。

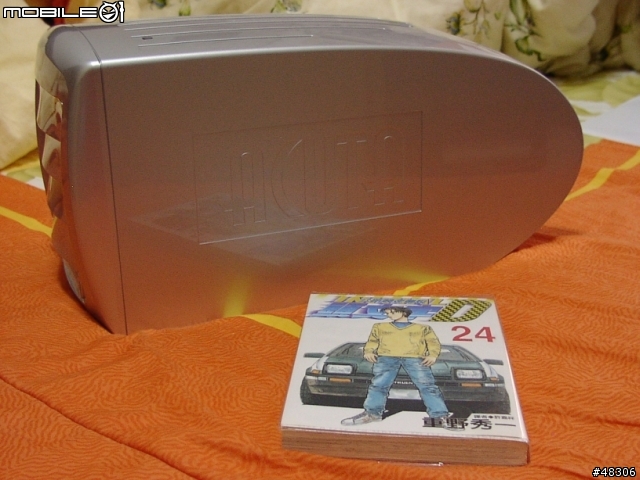

↑本體出爐
※外殼是塑膠+烤漆，結構體主要是鍍鋅鋼板。
※以Acuta 4的價位而言，我覺得其框體質感與完成度只是尚可，還可以再進步。

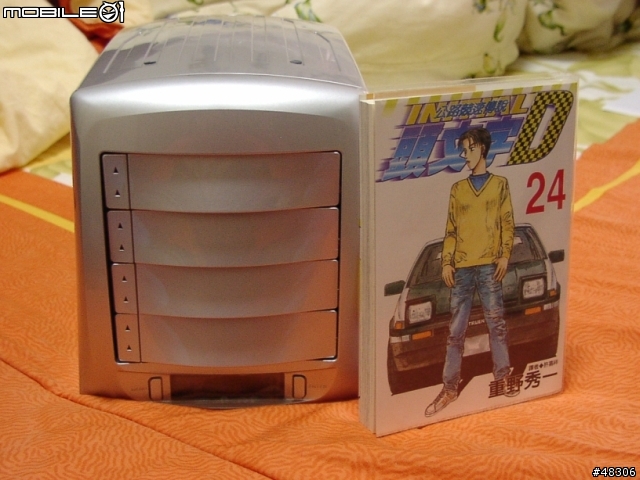

↑拓海與Acuta 4比身高
※抽取盒的部分有點像黑武士的面罩；前面可以吸入冷空氣。
※LCD開啟為藍色背光。
※螢幕放在底部，顯示出Acuta 4的訴求是「擺在桌上的外接陣列」。

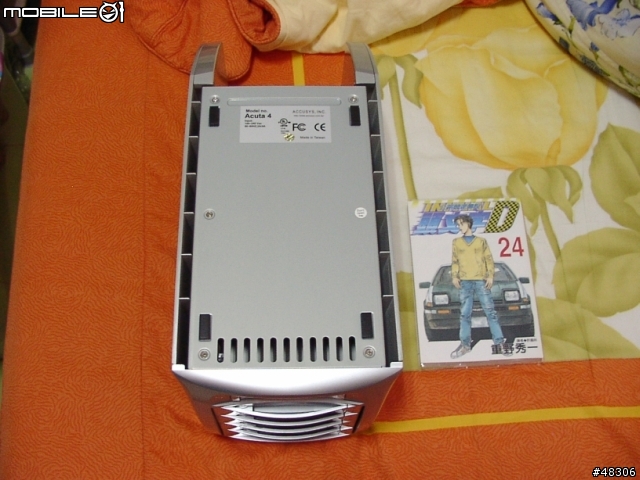

↑翻肚照
※可看出Acuta 4毀譽參半的外殼實在有點佔空間。
※前面的直條開孔負擔另一部份的冷卻進氣。
※未裝HDD前機身重量集中在後半部，可想而知裡面塞的是電源供應器。
※腳墊只是四片橡膠貼紙

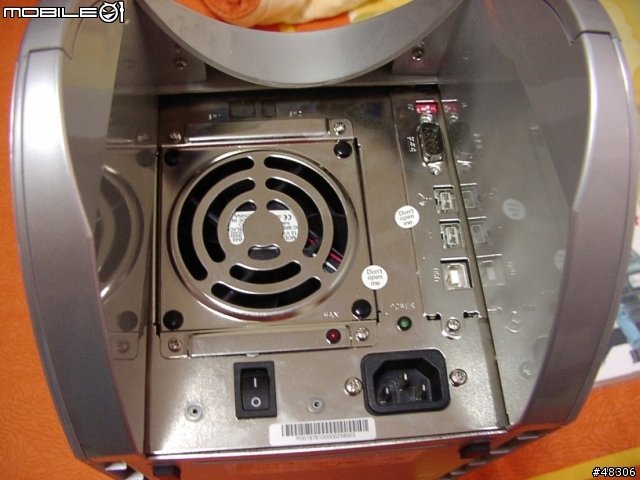

↑機屁股。
※右上角的紅色dip switch是用來調整RAID模式的。
※1394連接埠的部分要注意一下，兩個都是1394B(9pin)，原廠有附一條1394B(9p)轉1394A(6P)的線。

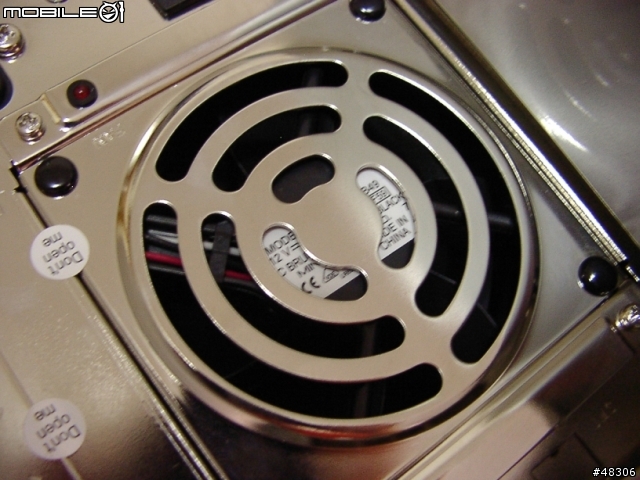

↑風扇是NMB的8公分風扇
※運作的噪音不小，像個小型吹風機但音頻沒有那麼高。
※風扇據原廠說明書所指是可以換的，不過自行拆機大概會破壞保固(看那小貼紙)，所以還是等過保再說吧

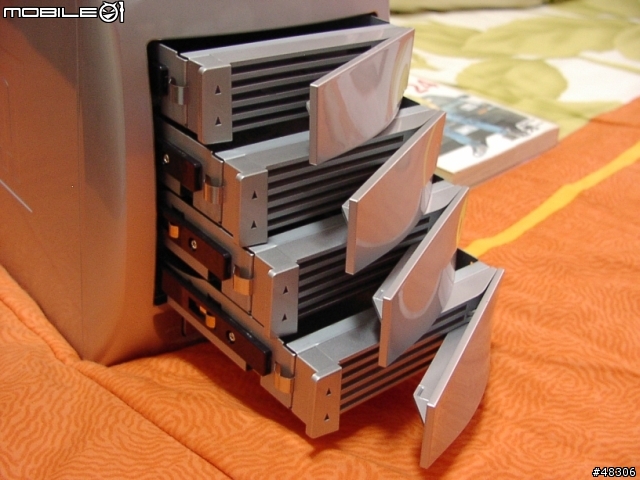

↑抽取盒展開貌
※可看出抽取盒採滑軌設計，滑軌前方有金屬彈片扣緊。
※左側兩個燈號是硬碟狀態與讀取燈。
※Acuta銀色烤漆的部分都是塑膠，動作時要小心。

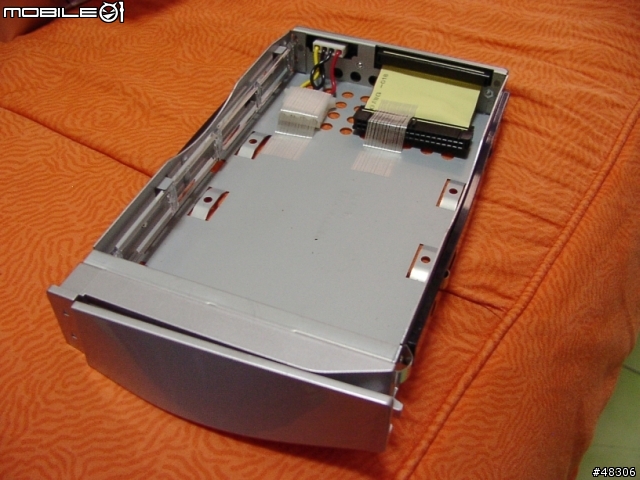

↑抽取盒內部
※這是IDE型的；SATA型的則是電源與訊號作成同一個插頭。
※重點：鎖點是硬碟底部四顆螺絲！與Stardom新SATA系列相比，Acuta 4抽取盒框體強度較高，且毋須擔心不同廠牌硬碟寬度的誤差。不過Stardom新機相信是背板直接與HDD連結的，少了一層轉接是它的好處。
※不過抽取盒裡面有一些沒清除的髒東西
※抽取盒左方的透明塑膠條是將背板燈光導到前面板的。

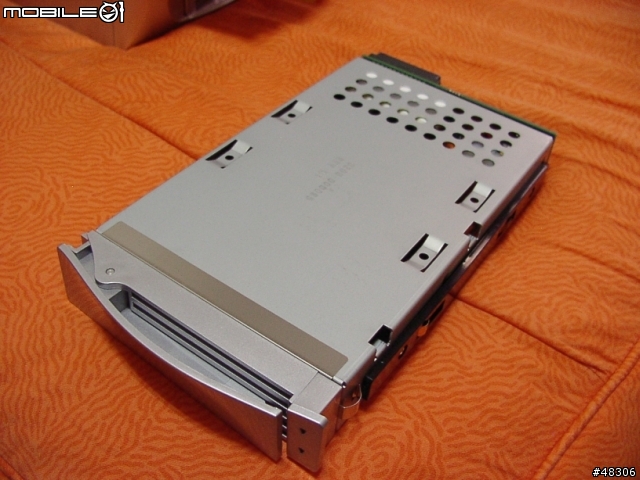

↑抽取盒翻肚
※後方有四排散熱氣孔，裝上硬碟以後會被排線擋住一半

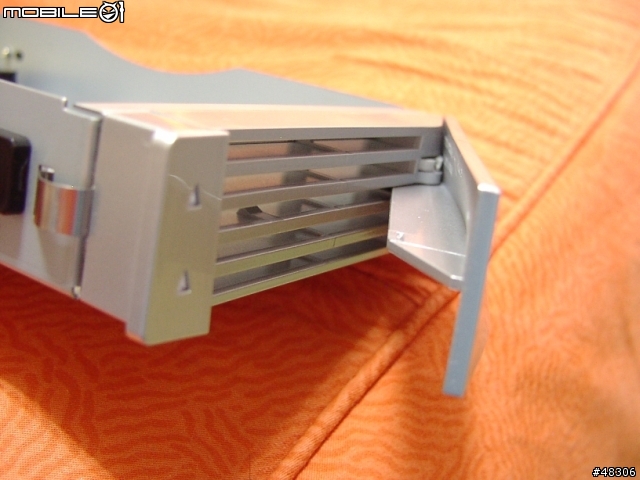

↑抽取盒面板特寫
※可以看到塑膠把手與進氣柵。
※將把手固定在柵上的扣點還是塑膠，不要太常開關它...

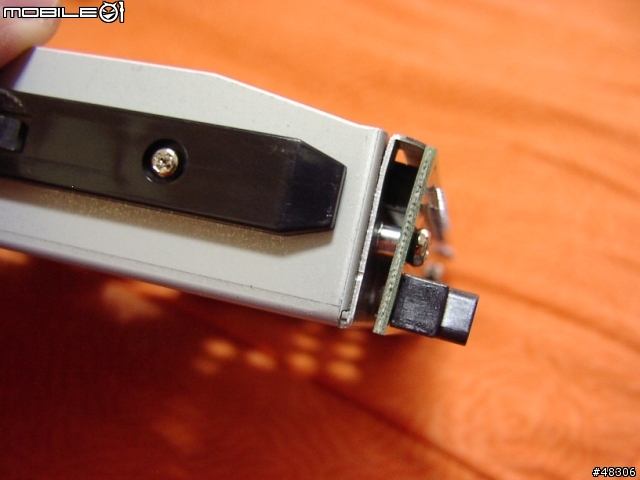

↑抽取盒背板側視
※注意PCB板左邊那塊金屬板頂部，有點彎曲。
※我查看四個抽取盒的那塊金屬板，其彎曲程度都不一樣，不知道是否是為了配合整體前面板的弧度要求？
※不過抽取盒均與主機背板連結無誤就是了...



↑抽取盒背板
※可以看到電源與訊號集中在類似SCSI的LVD埠上。

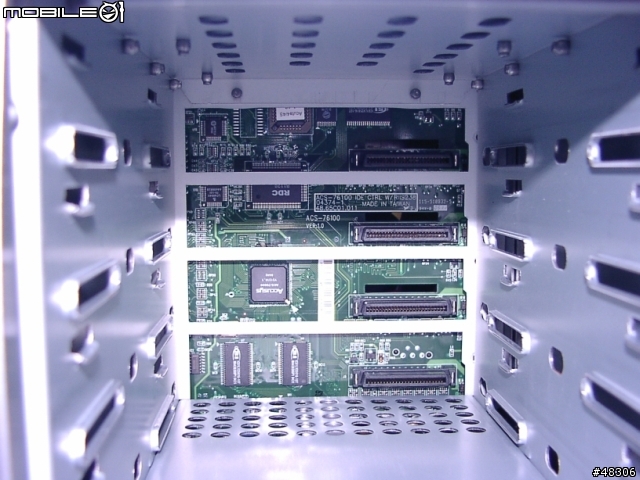

↑主機背板
※第三格左邊的晶片是Acuusys自製的RAID處理晶片。
※第四格那兩顆大概是RAM，只有2M...
※其他的晶片就不研究了，我沒打算拆機



暫時先這樣。對於Acuta 4的效能有興趣的站友請洽Google，目前沒心力去測；而原廠手冊寫的滿詳盡的，Google上也可以找到。

睡覺去，放它去 build array~
