更新 完成篇
這一篇終於也打完囉
第一次感受到PO這文章好累人
兩篇文章加起來打了快10小時
==========================================================================(分隔線)
整個事情個起因就是因為一張顯示卡
話說兩個月前
入手一張二手的MSI 260 顯示卡
上面那張是原本再用的250
上機之後，效能還不錯
但是溫度很高 都在8X度 而且風扇很吵
我想可能是我一次上兩張顯示卡的關係吧
於是就因為那張顯示卡
想說換大一點的機殼
方便我整線 散熱也好一些
本來是看中650D..但是價格有點高

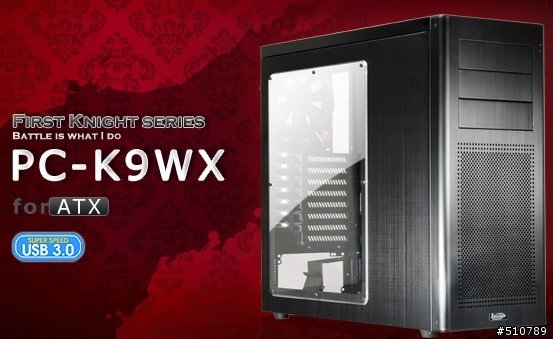

於是就挑了聯酷的PC-K9WX
黑化透側..又髮絲紋面板..四四方方的
好像是外殼是鋁的 內部不是全鋁的
(圖片取自露天)

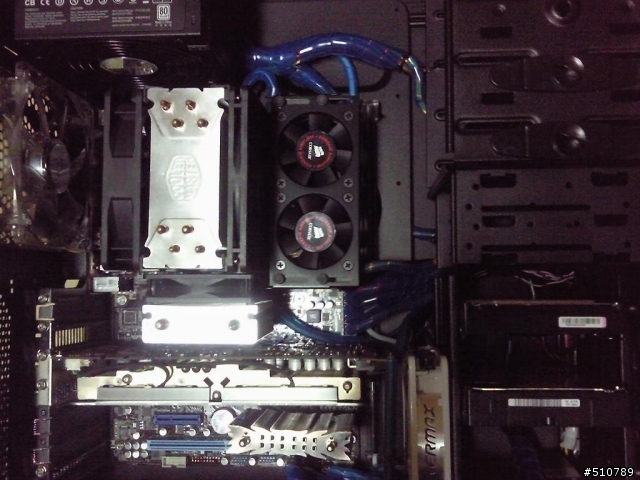

這是原本的酷媽 RC-310
也用了一年多了..只是他不是很好整線
入手機殼之後
想說前面有雙14CM風扇..後面12CM風扇
散熱能力應該不錯
這時候 又跑去買了兩顆利民 TY-140風扇
結果可惡的是..機殼只有14CM的孔 沒有預留12CM的孔讓我裝..
那兩顆TY 140 雖然是14CM 但是是鎖12CM..
就只好用萬能的束帶..
機殼換了 風扇也換了
結果上機..
更大聲...溫度沒變...
整個就很悶..
想想裡面空間不夠 又不能幫兩張顯示卡 上大型散熱器
猶豫很久..
那還是來上水冷好了
我對水冷只知道大概 只有之前玩過LK 的2分水冷套組
但這次想要玩自己組的
因為以前懂得自己組電腦的時候
就想說 一直很想搞一台 很漂亮的水冷 兼 效能 電腦
然後線路整理得很漂亮..再通通包起來...編織網
這次剛好有了這個念頭...
再加上剛好生日到了..
給自己一個敗家的理由..
就趁這次來完成一直很想要的電腦
本來一開始的預算在8張左右
但是不知道水冷的東西都好貴
花最兇的就是那些小東西 接頭類的
都還沒上機 東花西花已經去了15張..
因為一開始沒有自組水冷的經驗
可以說是對水冷的品牌套件 完全不了解
白花了很多小朋友買經驗
也噴了很多水..
腦袋一直想著水管的走法
想著想著 東西也一直跟著買..

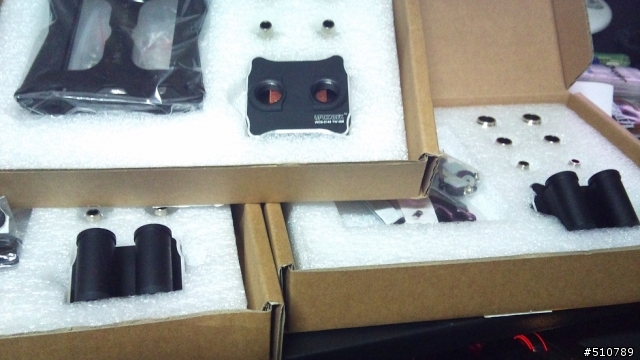

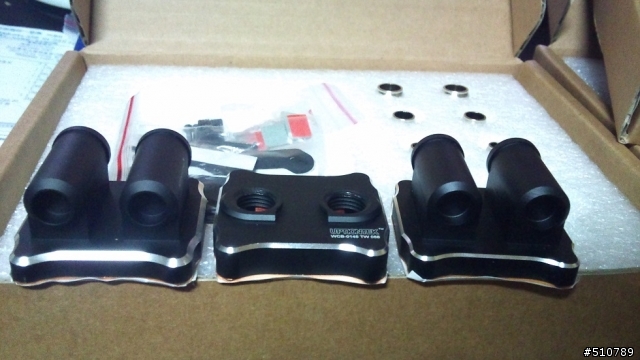

這時候水冷頭到囉
買了兩顆評價很好的T1
跟一顆X2..
黑色頭 很合我的意
配件包
聯立的東西很有質感 那個金屬髮絲紋真的很有質感
但是配件實在不便宜

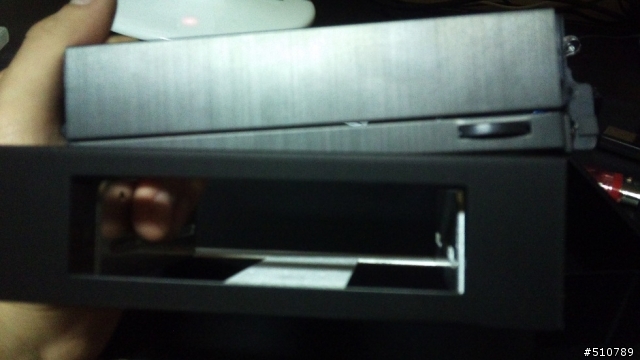

光碟機面板 跟讀卡機面板 就去了500元

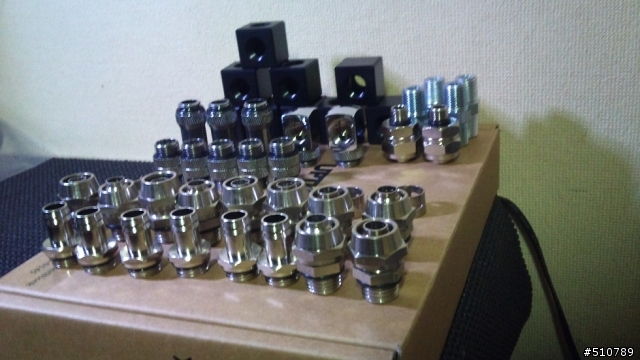

接著東買西買的接頭也到了
給他擺放整齊 照一張

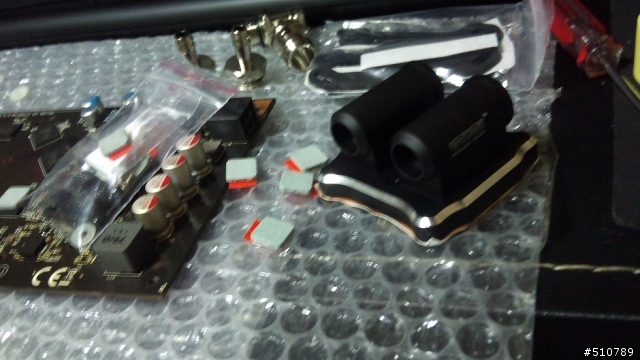

來上水冷頭囉
260 的晶片好大一個

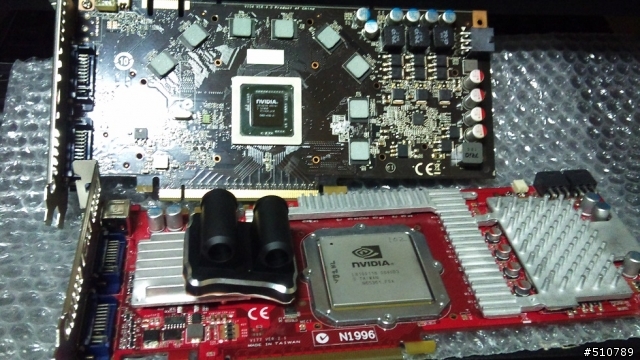

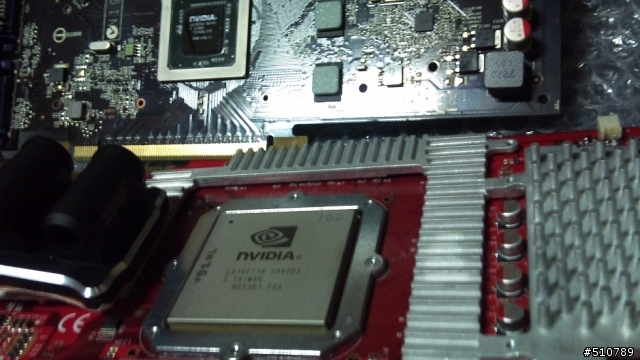

250 與 260 合照

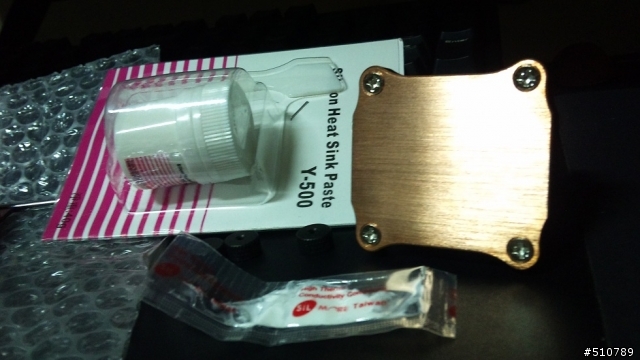

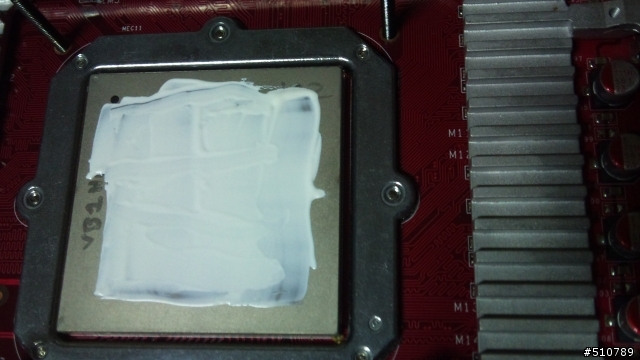

傳說中便宜又大碗的散熱膏!!

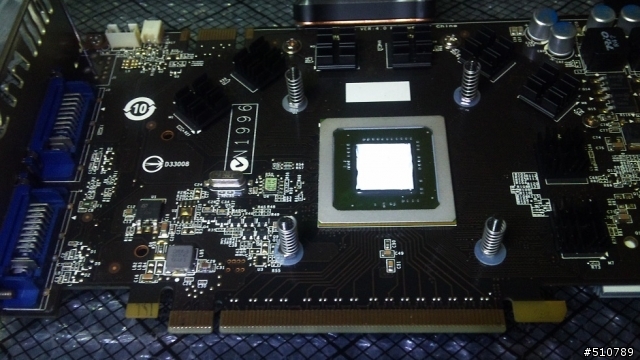

因為T1 底部的面積蓋不住260晶片
所以邊邊就沒塗滿囉

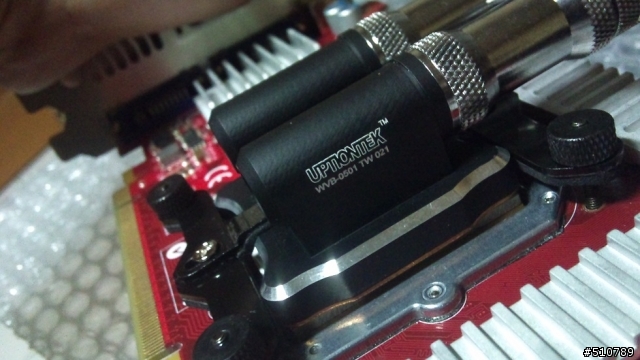

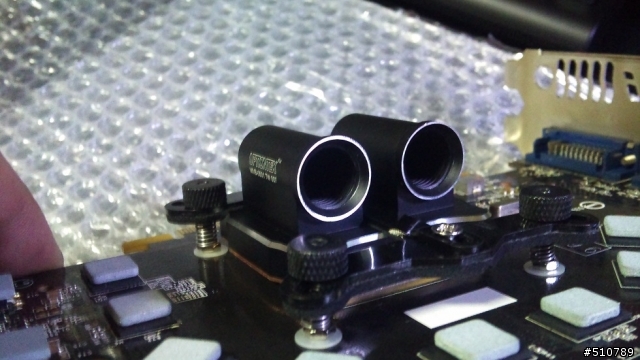

裝好的樣子

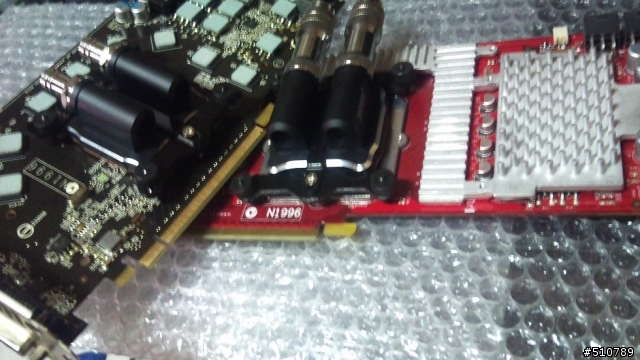

兩張卡裝好了 來一張合照..
他原本附的東西很少很不好安裝 只好自己再去買彈簧來用

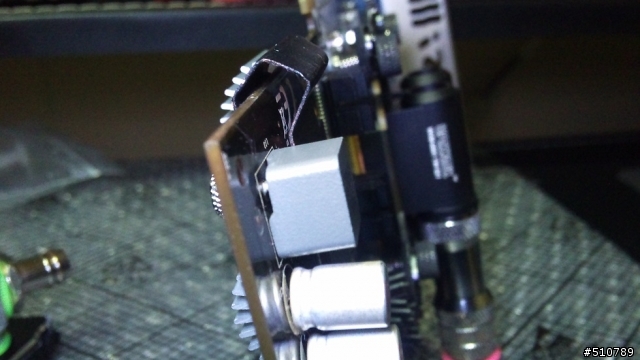

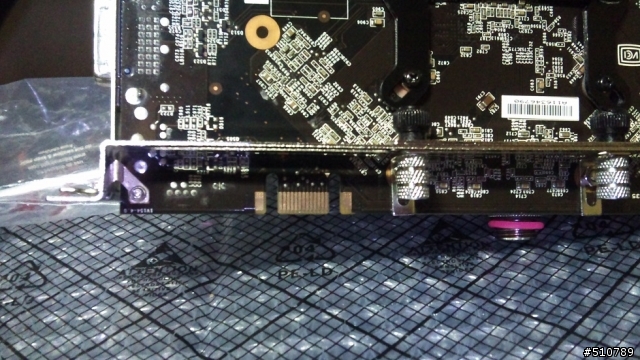

顯卡正反面都有多墊一個螺帽 不然背板會壓到一些電容

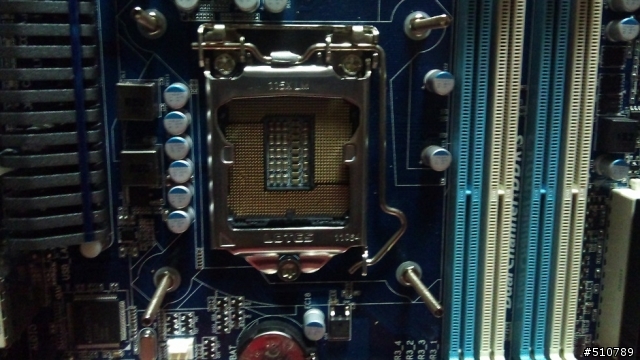

上好CPU背板..

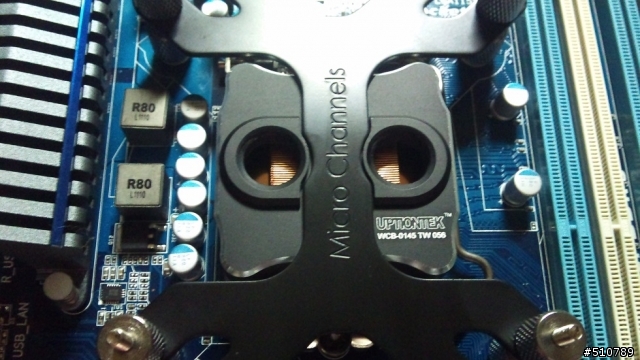

CPU也裝好囉..這時候是用I5 2400 跟技嘉H67

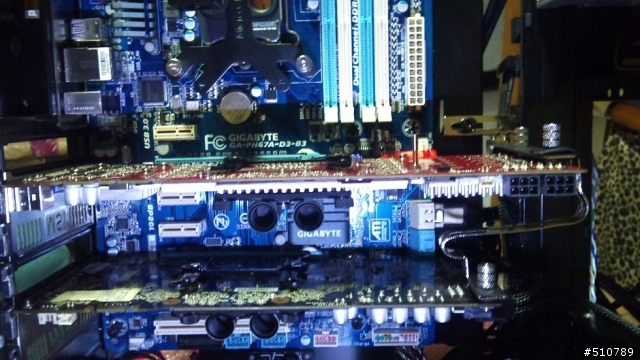

兩張顯示卡裝上板子的樣子
很不錯!!

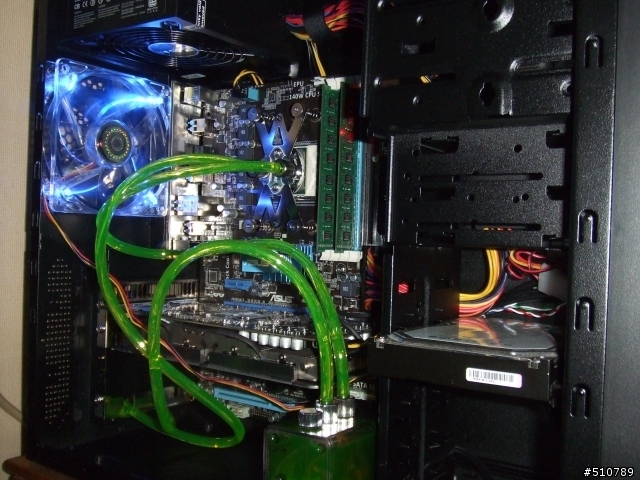

一開始接上水管的模樣
這時候只有買Tt的240冷排

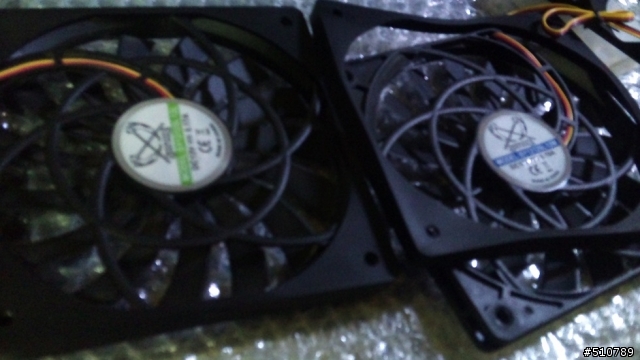

所以給他搭配兩顆薄扇 還特地加了橡膠墊片
開始來裝LED
這次打算紅燈下去配
原本考慮是 CPU 3顆 兩張顯示卡 各3顆 水箱3顆 機殼 上下各3顆

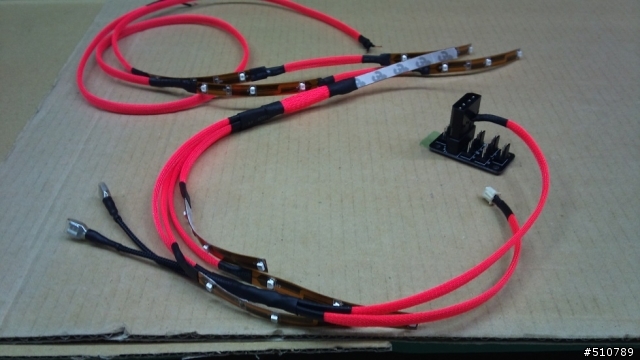

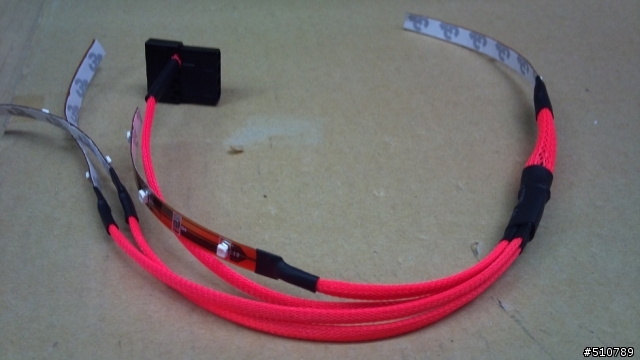

先把全部的長度量好 再下去焊接
全部接再一起
搭配一個小型電擴版
上機的樣子

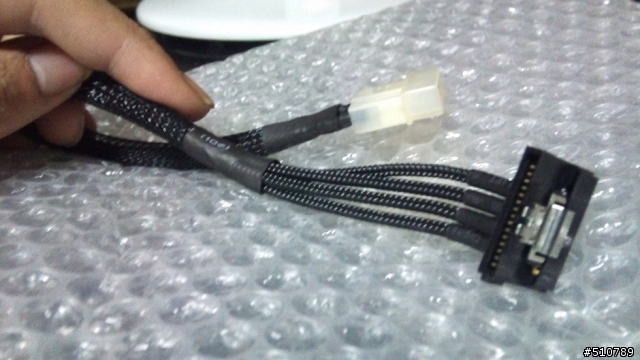

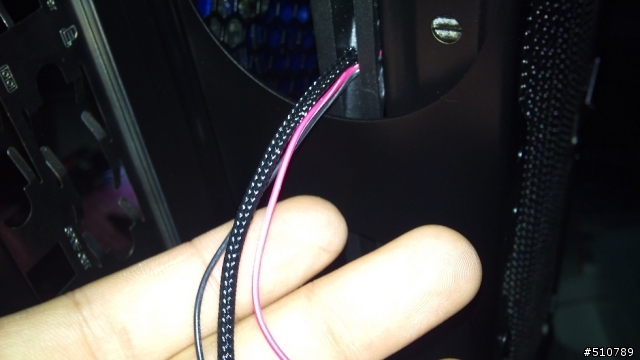

這時候也順便來把SATA線材包個編織網

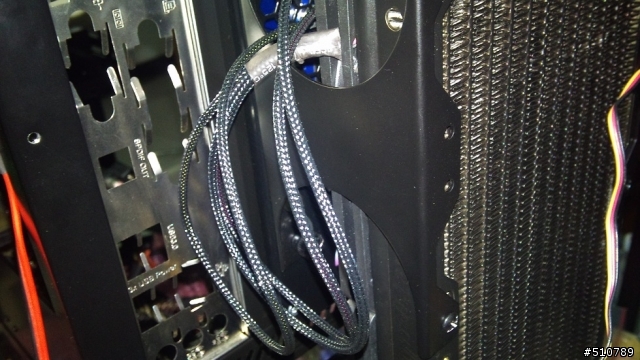

兩顆冷排的薄扇 當然也是不放過

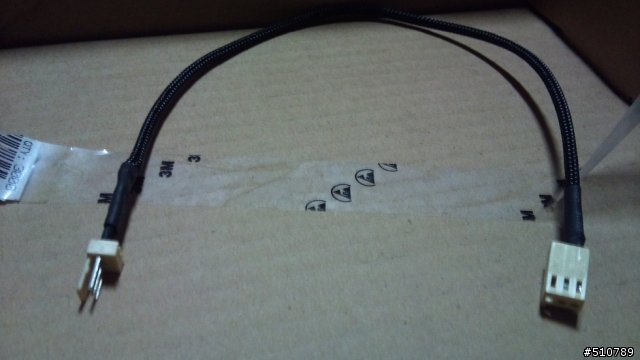

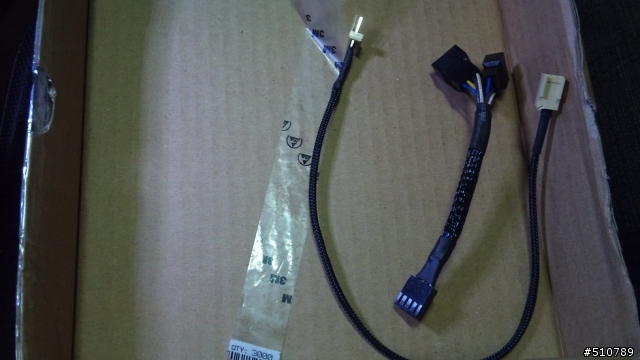

要從後面拉到主機板 要再加上小3pin延長線 跟1分2線材
都給他包一包

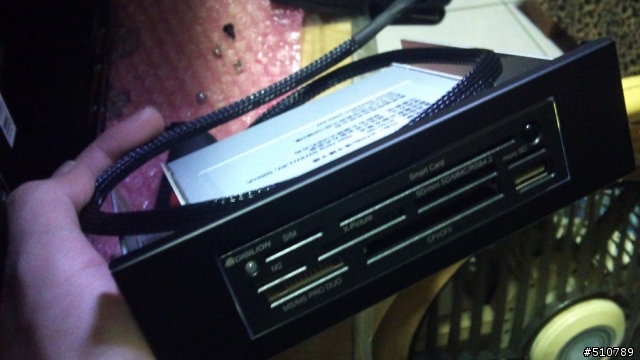

讀卡機的線材 也不放過

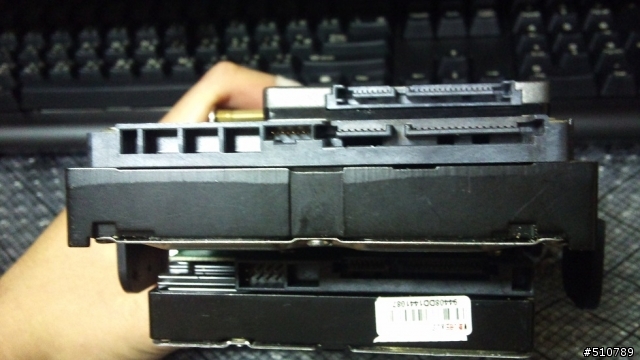

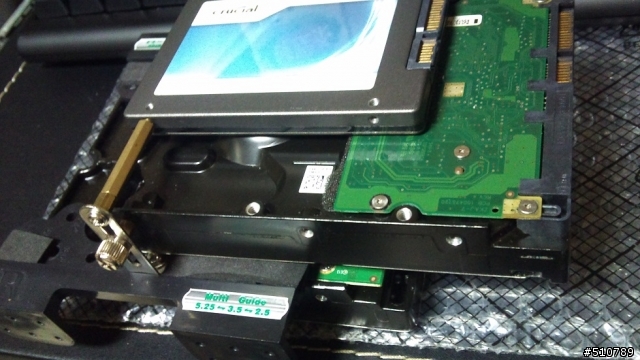

這是自己DIY的硬碟架
可以塞上兩顆3.5吋 HDD 跟一顆2.5吋SSD(但是後來也拔了.
)

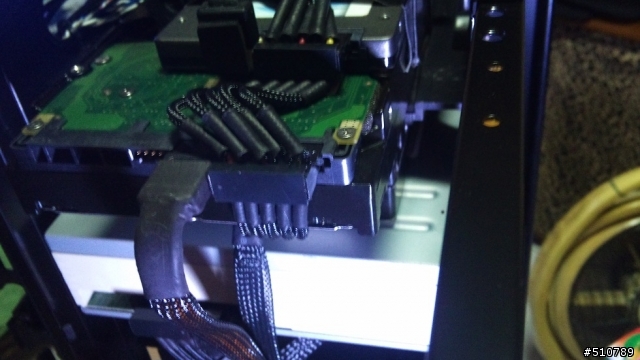

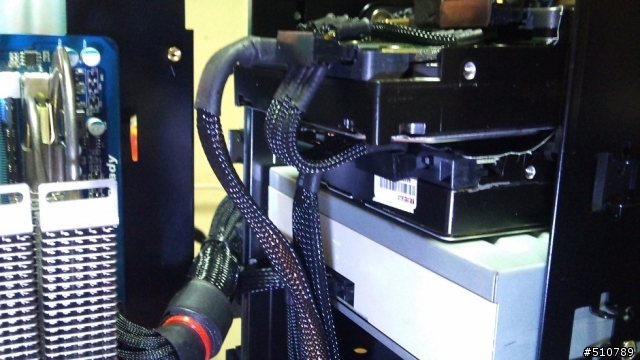

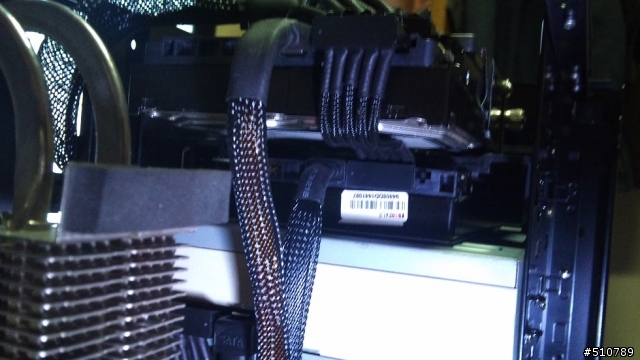

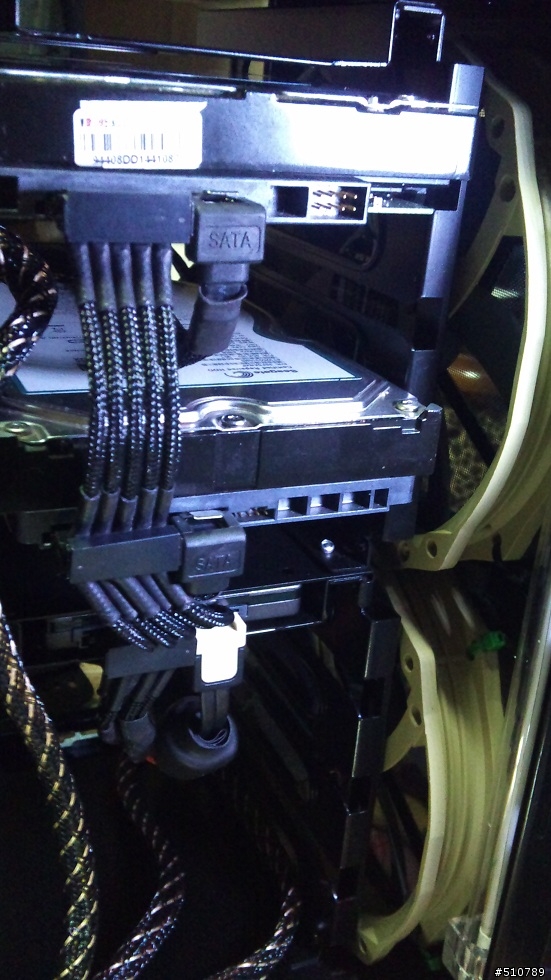

硬碟的電源線 這是一定要的啦

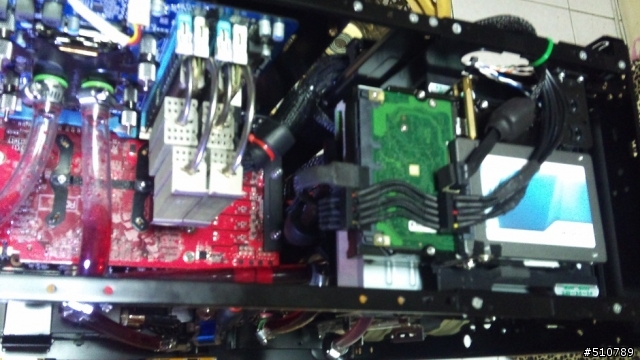

這個角度看得出來 整個空間很擠..而且SSD的SATA線感覺快被我折斷了
接下來是接水管囉
一開始是使用3分PU管 實在是很硬
沒考慮到水管無法照我想法去彎曲
結果只好東改西改
勉強的上機了
但時間也過了10幾天了..
這中間都在搞線路 包編織網..

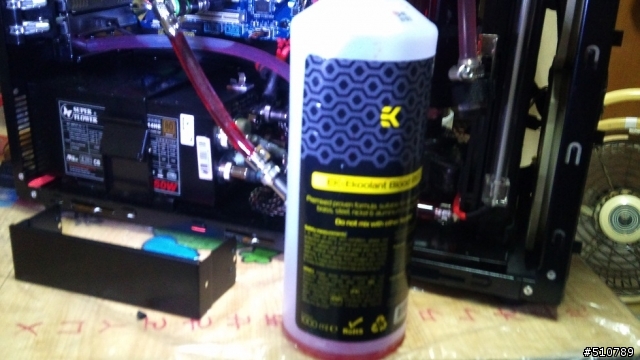

這次挑選了EK的紅色水冷液...真不便宜 1000.cc要600元..
一裝好..開始加水
其實我一開始只有用Tt的小水箱..
我很喜歡他的造型..但是他沒設計加水排氣口
我只有在管路中間 擷取一段 接上兩個止水型快速接頭
要加水的時候 再給他接上自己去五金行買的圓筒
初次上機(這次上機拍的照片只剩下這一張..)
這樣其實很難把水加滿
光是加水 就要加好久...
加好水之後 看了看...
檢查有沒有漏水 這時候看到有一個地方一直在滴水
因為我用的三分快速接頭 轉緊之後 水管有拉扯到 他就會有縫隙.
只好 把水漏掉 再重新接

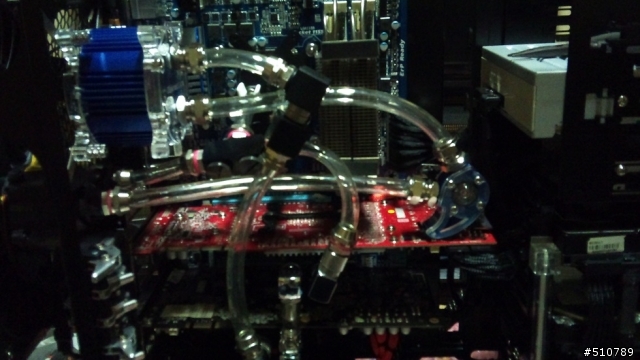

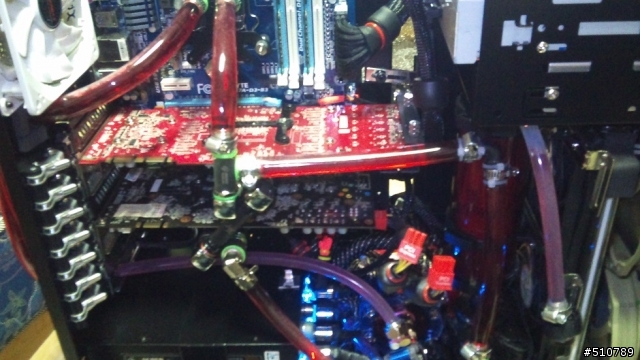

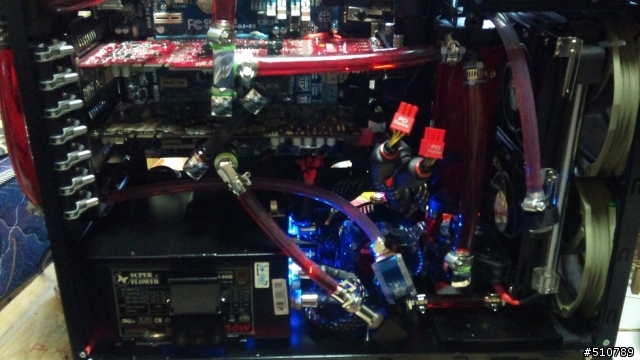

再一次的改管路 上機囉 加了紅色的水冷液

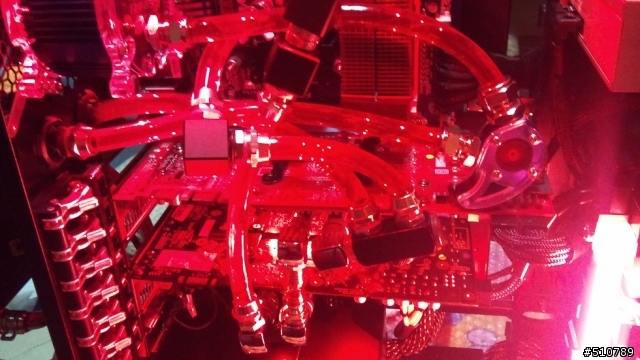

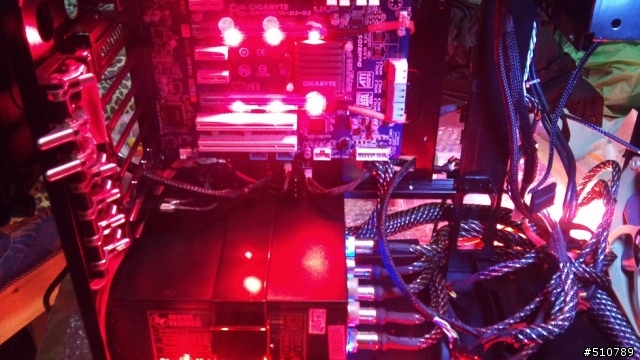

開燈囉..
那個三分快速接頭 他的1/4螺牙 特別的長...
要接T座或轉接頭 容易卡到
只好多加一個Oring 但是上機的時候死很慘
水是直接用噴的
顯示卡 主機板都中獎
只好再一次的換管路 更換擺放位置
這中間我改很多次了 只是有些都是上好機 隔天看不爽就拆了

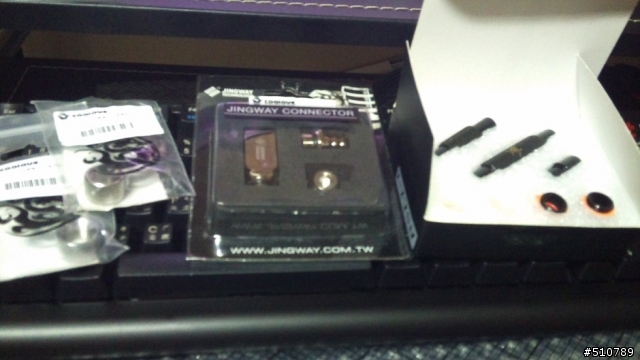

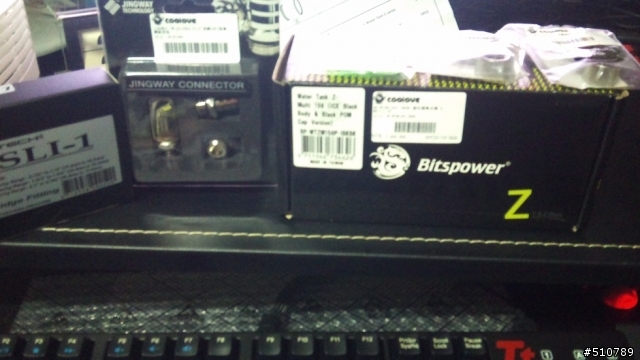

這時候 又加購了一些東西
Bitspower 水箱
京威 分接頭

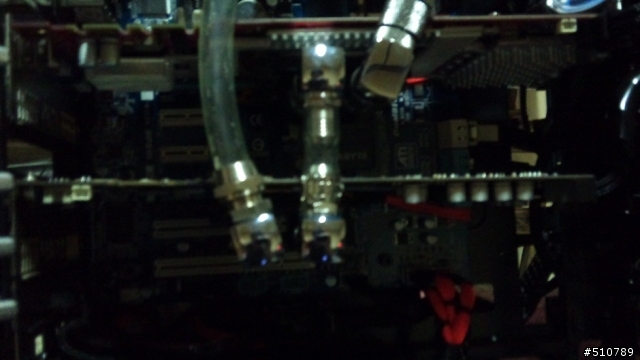

ENZOTECH SLI用接管
這時候我開始漸漸了解水冷的品牌
我很喜歡Bitspower 的圖案
也喜歡ENZOTECH的東西
只是他們東西也是不便宜

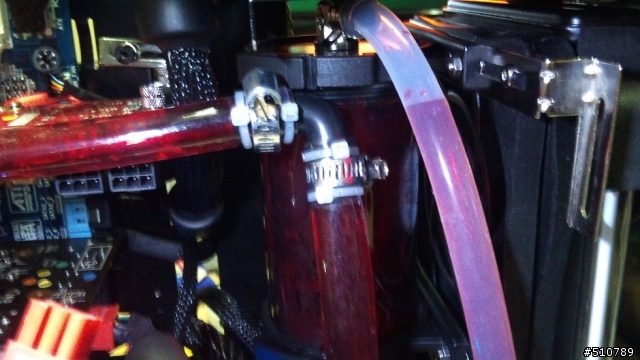

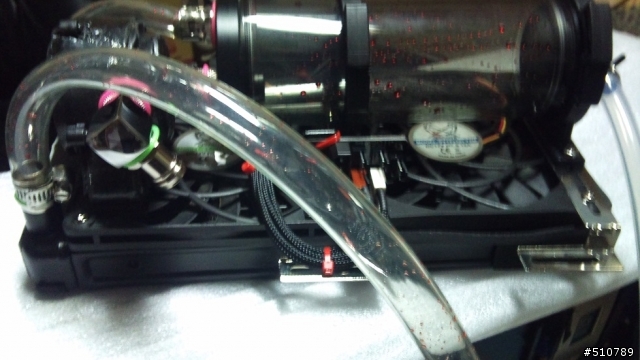

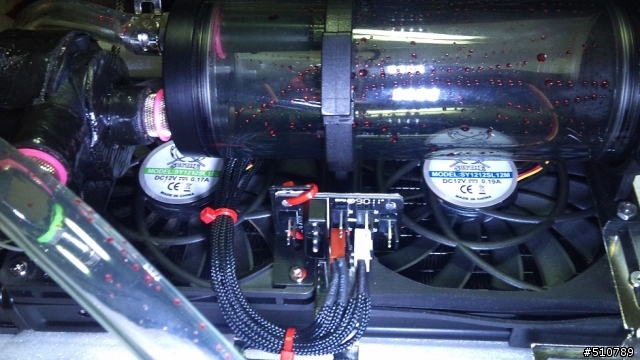

這時候 想到把冷排 PUMP 水箱融合成一體
研究許久 終於搞定
那顆P500因為我受不了他的聲音
只好把他外面都包一層汽車用的制震墊..包一包好重
又很扎實 只是賣相醜了點
也順便把電擴版移到這裡
加水囉
有些管路我改用4分管

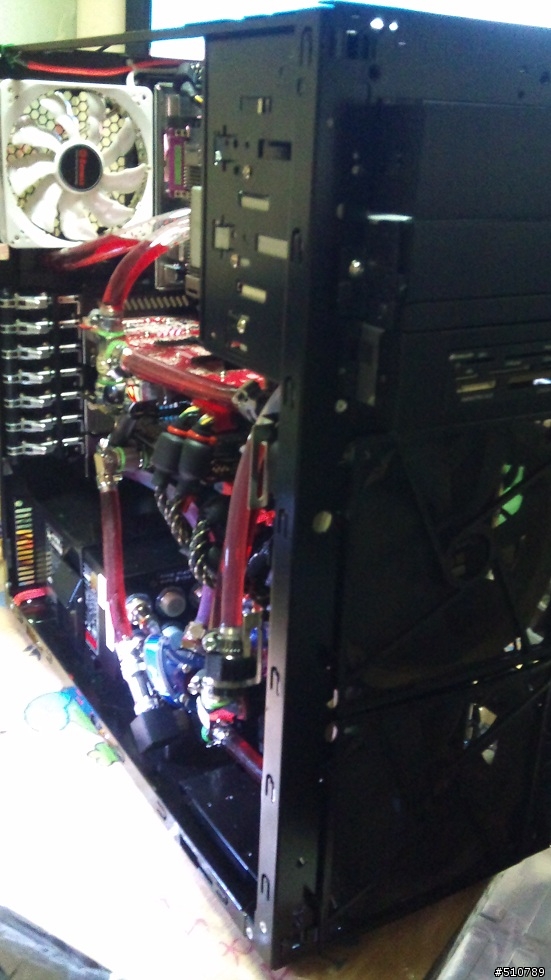

側面來一張
因為加水口 被硬碟架卡住了

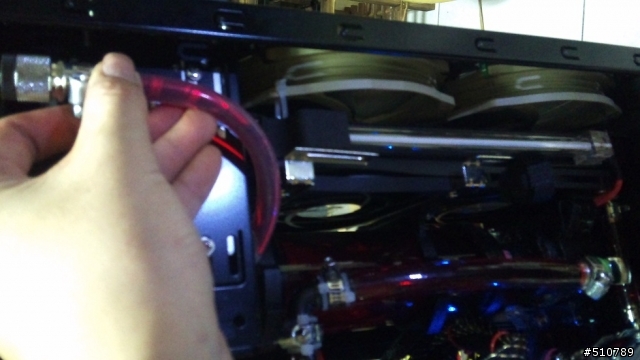

只好把他接水管拉出來

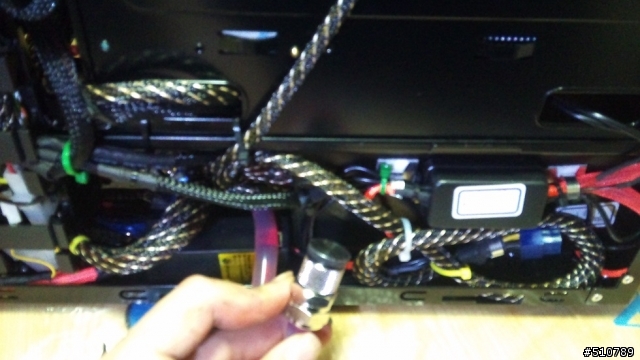

也加了一個止水螺絲
使用完畢 再給他掛起來

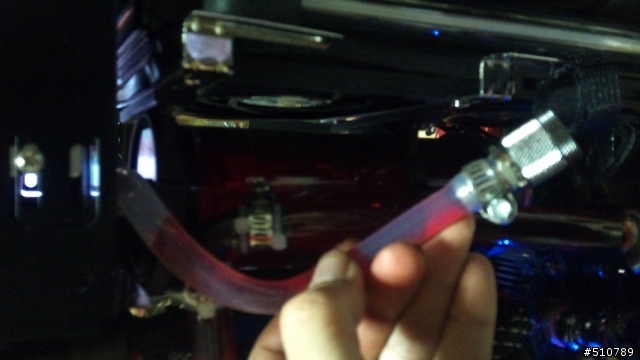

後面也加了一條水管 給他洩漏用
這時候我已經混合三種水管
四分薄管 三分PU管 三分矽膠管
整整一瓶水冷液 加完後剩這些
被我噴掉了好多去

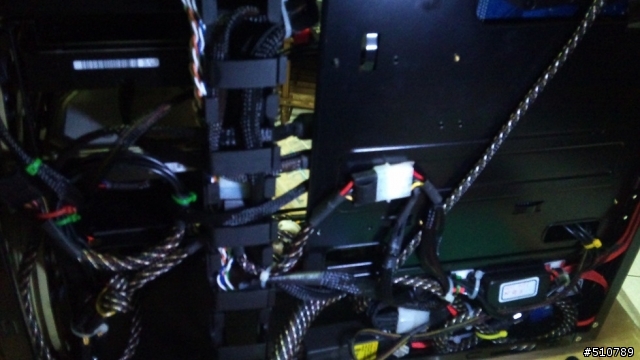

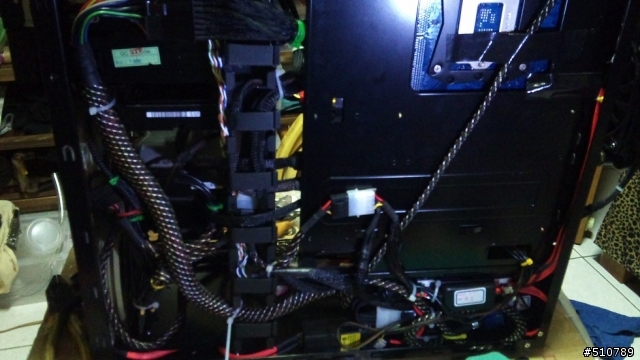

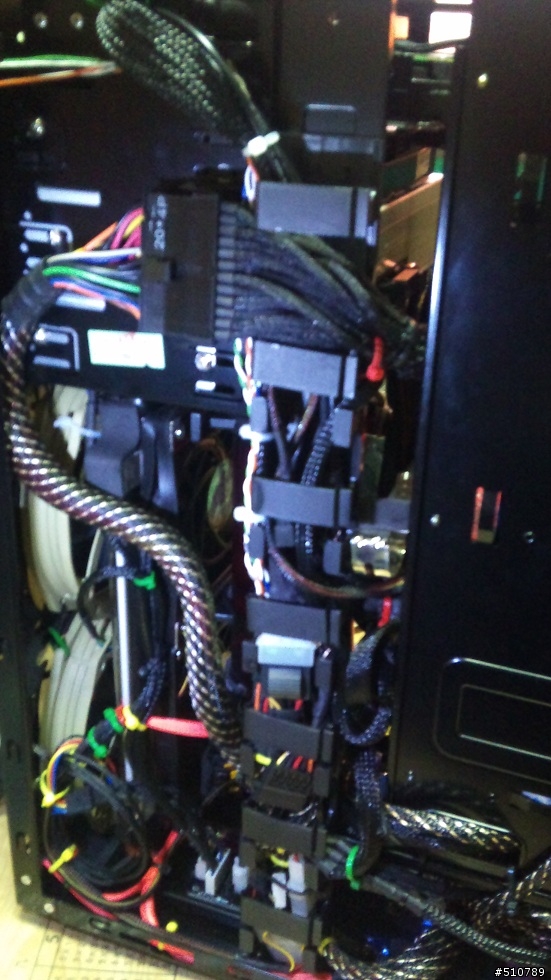

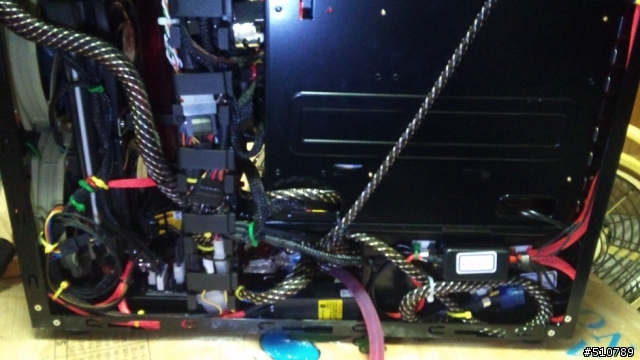

後面的走線
看得出來很亂 但是POWER的編織網線材 實在是很粗 很難塞
這一隻整線的柱仔 已經被我塞得好滿

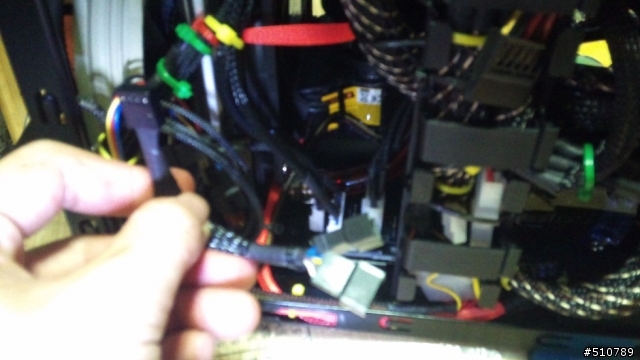

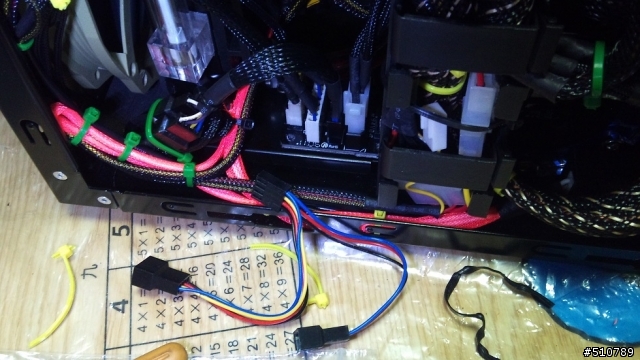

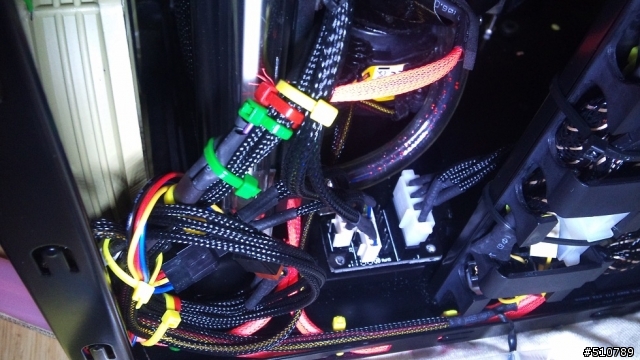

前面的線路 那時候買不到黑色束帶
只好用五顏六色的束帶
這一條忘記給他包了
還是不能偷懶
這時候有開機測試
試試看顯示卡的溫度如何
小弟我忘了拍圖...
只記得那張260 最高只有到56還59度
原本空冷是8X度 真的很讓我吃驚
這時候已經從一開始的15張小朋友
累積到20張了
看起來似乎很不錯..
但我還是不滿意
總覺得20張搞出來的東西怎麼只有這樣
那我不如去裝套裝水冷就好
整個很不開心
所以隔天又全拆了
再繼續拆拆裝裝
這時候的我已經開始喪失理智
一定要用到我滿意為止
要不就不要玩水冷 要玩 的話
現在已經無法回頭了..
只好再繼續丟小朋友

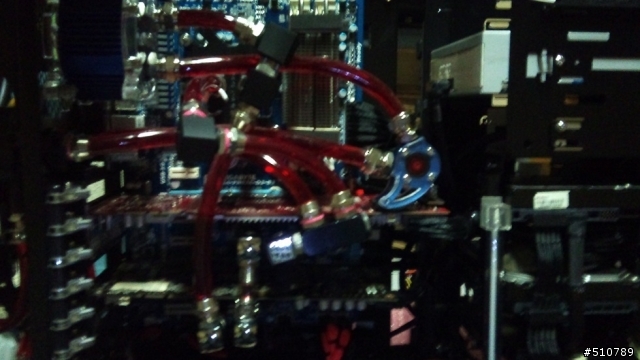

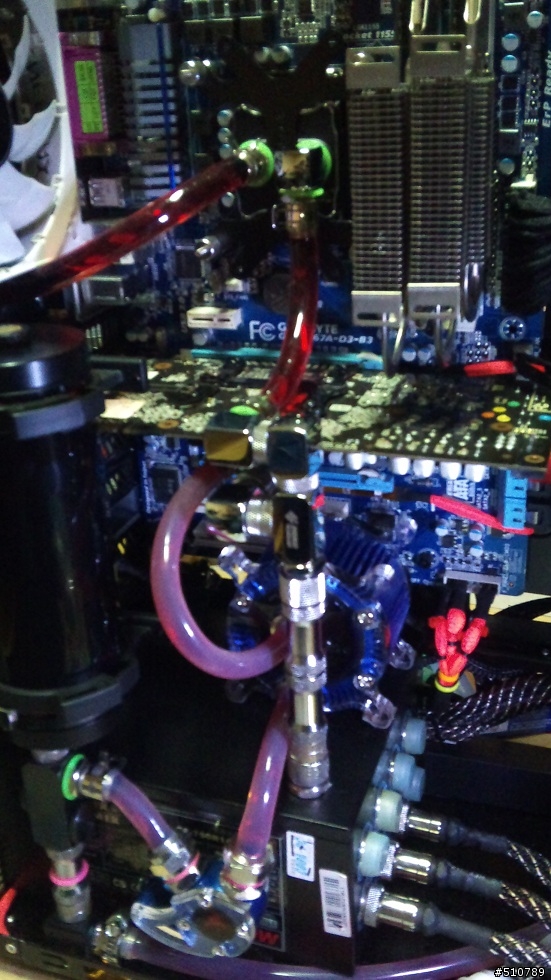

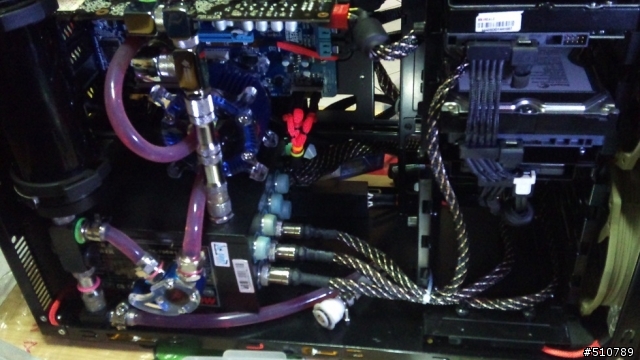

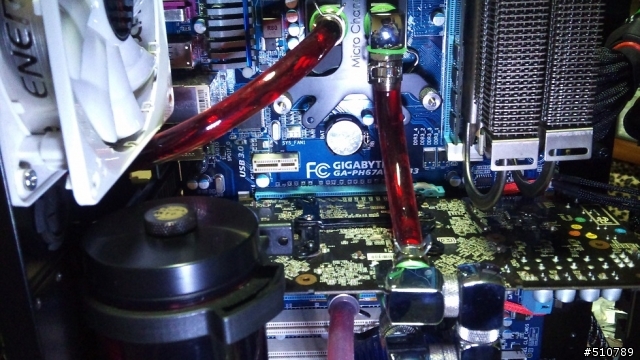

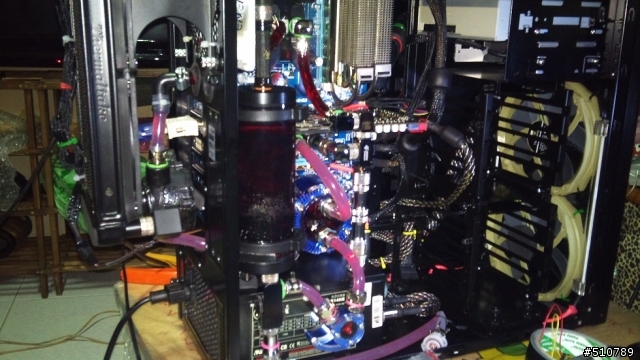

這是I5+H67 的最後一次上機
那一隻是因為我買太多接頭
把他接一接 當顯示卡支撐架

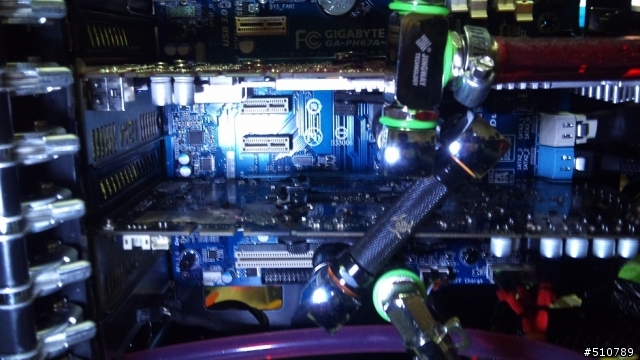

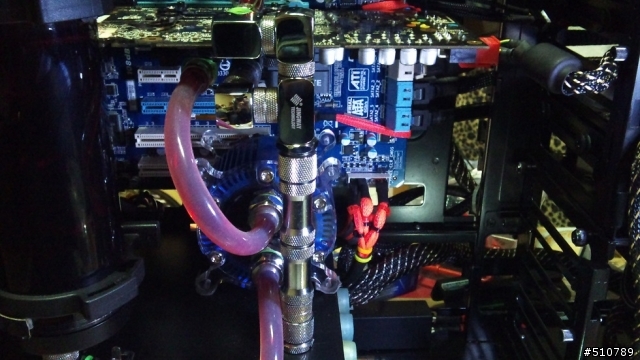

硬是要把水流器給裝上去

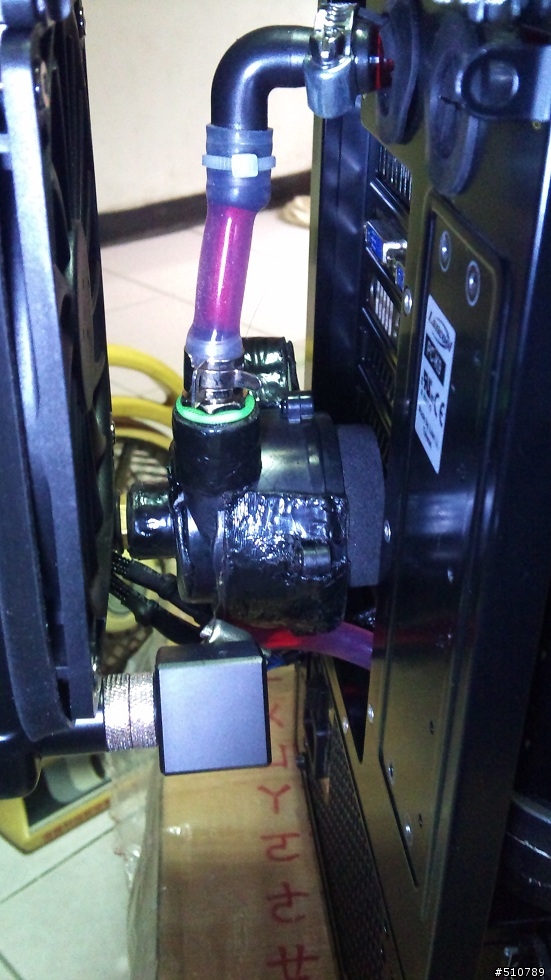

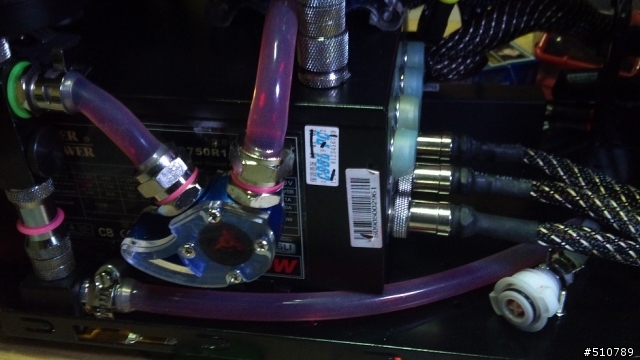

這次把PUMP掛在後面
這時候已經把硬碟架改回原本的位置了
中間那裏那一條白色頭的 是拿來洩漏用的
後面的走線
右下角那個黑色盒子 是拿來集中LED跟CCFL電線
方便我控制開關
有發現到怎麼只有一張顯示卡嗎...
因為那張260已經壞了
起先開機還能跑甜甜圈
結果就這樣開機讀不到 掛了
雖然是二手 但真正使用才一個多禮拜..
因為他才搞到現在這個地步
竟然就這樣說走就走
要送修也不能 沒有序號 沒有貼紙
只有MSI LOGO的散熱器
整個很噢 還是我的250很健康

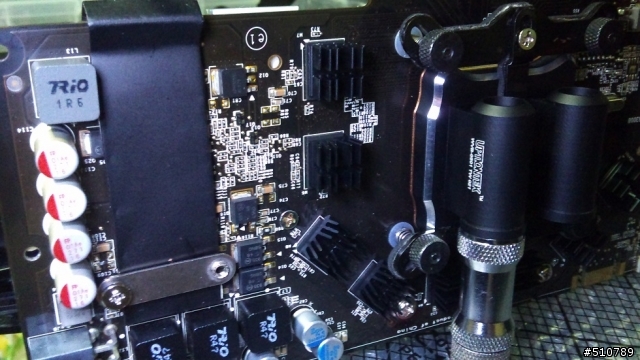

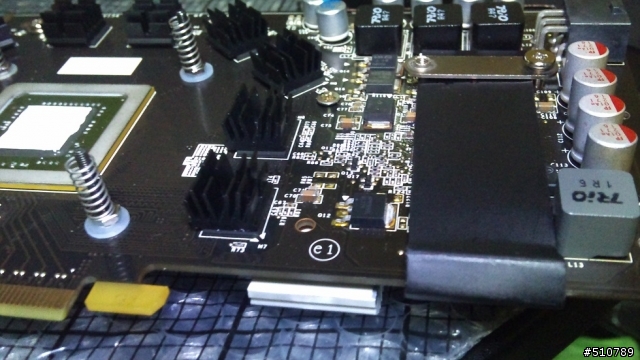

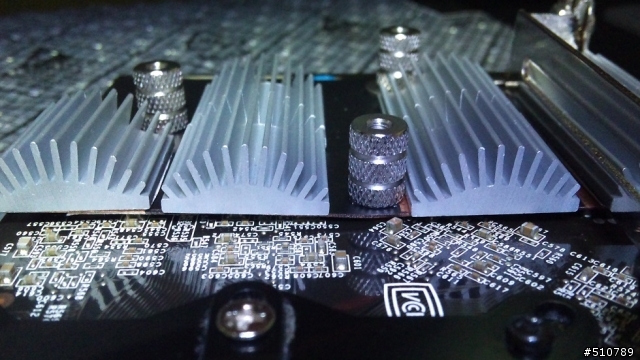

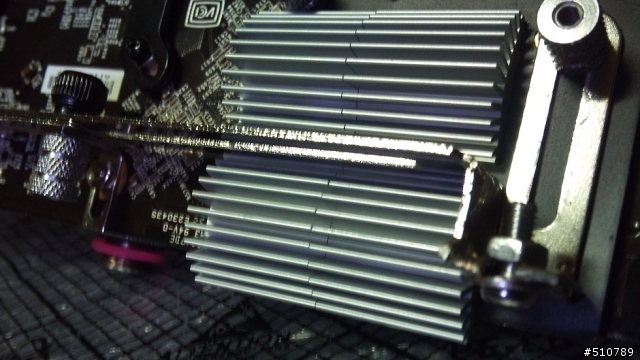

來給他DIY一下 供電散熱

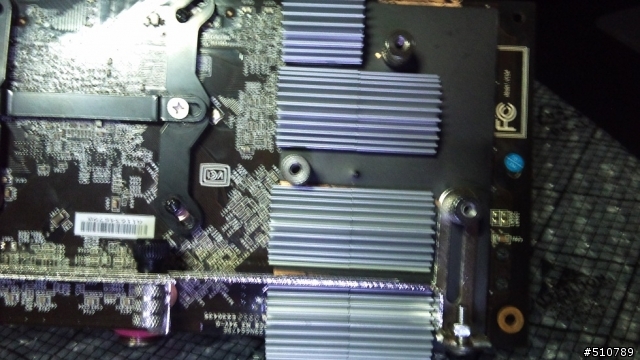

另一面

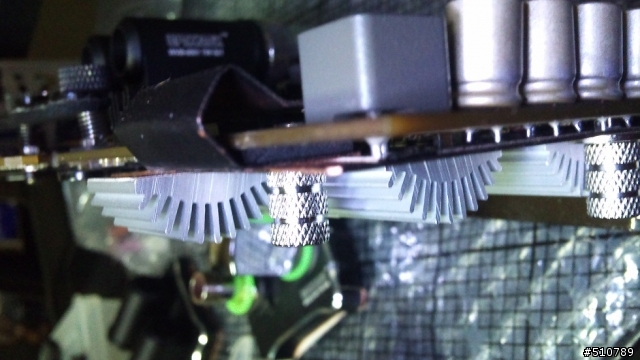

底部是用0.5mm的銅片 +導熱雙面膠
然後用一片銅片 把供電的熱導過來
我也不知道效果如何 不過應該是不好
因為銅片導熱效率太慢..

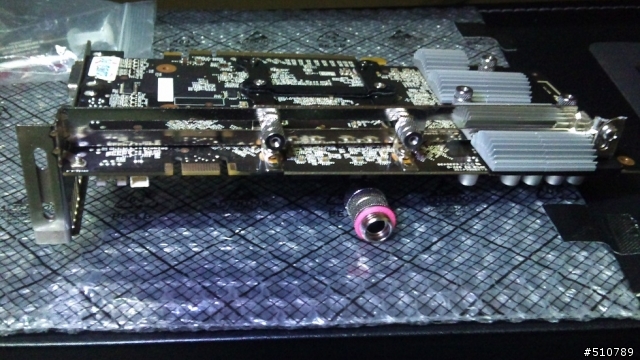

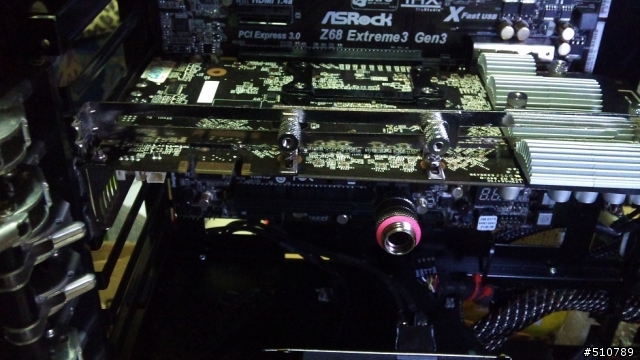

不過這個顯示卡支撐架還挺不錯的
把他用L鐵 固定在PCB板上
後面也要鎖一下
這個支撐架效果還不錯
裝上去的樣子
但是PCI會有一個不能鎖東西
包上癮了

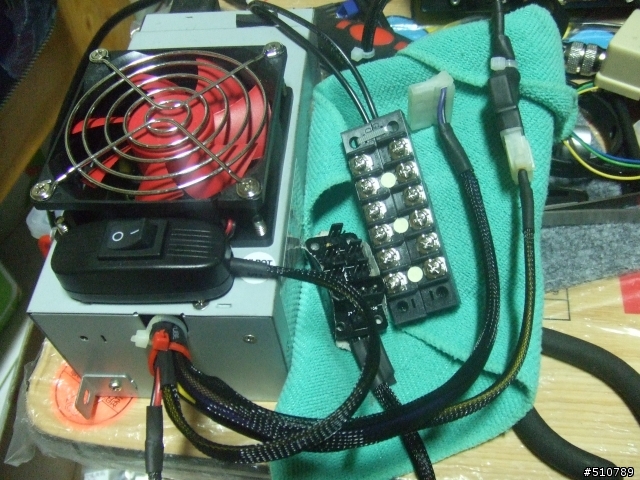

連我測試用的小power也要包
總算告一個段落
這是第一次正式上機使用..
到這裡為止 算是前半部 I5 2400 + H67
裝好幾天之後
想想 I5 2400又不能OC
原本的260也壞了
那為何要上水冷?
一開始想要達成的目標
沒有達成 很不甘心
所以過了約三天 短暫的休息
心中小惡魔又甦醒了
我擔心一篇太長 我打得累 鄉民也看得很辛苦..
所以給他分兩篇打
謝謝觀賞

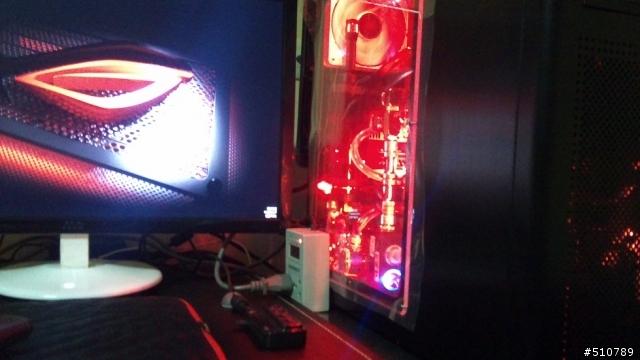

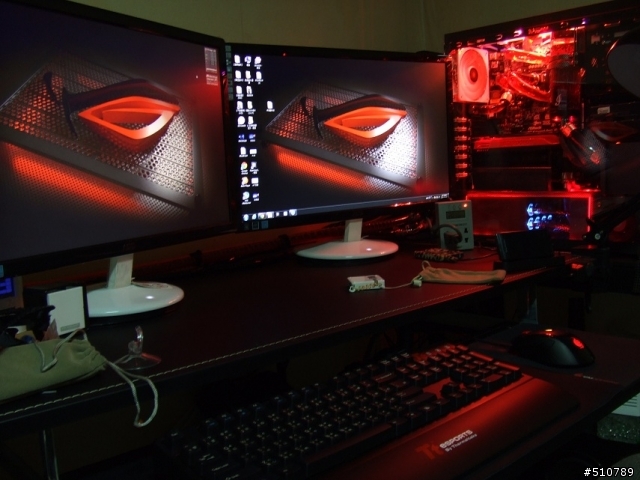

這是今天拍的...
