組裝你的雷蛇 Razer 信仰 - 親手打造 Razer chroma RGB - 海量圖文

由於在我的網誌上是兩篇，在此合併為一篇，篇幅更為加大，還請見諒成品分享桌面設置簡介雙螢幕左邊：PHILIPS 328M6FJRMB 解析度 2560 x 1440右邊：Dell U3011 解析度 2560 x 1600Dell U3011上面有一個BenQ WiT ScreenBar螢幕智能掛燈還有一台1/18 AUDI A3 8P 小模型

喇叭：Razer Leviathan 利維坦巨獸雙螢幕後面有一台Mac book Pro 2016版

Razer Leviathan 利維坦巨獸重低音箱放在螢幕後面

鍵盤：Razer 獵魂光蛛 Huntsman (支援Chroma RGB)充電盤：小米快充版

滑鼠左：Razer Basilisk 巴塞利斯蛇 5G (支援Chroma RGB)滑鼠右： Mamba 曼巴蛇無線 5Ｇ (支援Chroma RGB)滑鼠墊： Razer Goliathus Chroma 重裝甲蟲幻彩版 (支援Chroma RGB)

Mamba 曼巴蛇無線接收器

機殼上擺了一個雷蛇報球帽子當裝飾

Razer Chroma Mug Holder RGB水杯 (支援Chroma RGB)

設定拿起水杯就是Chroma RGB光譜循環

機殼 Case：NZXT 恩傑 H440 Plus Razer 特仕版 (支援主機板 5V ARGB)

機殼旁擺了一些初號機，本身是初號機

雷蛇信仰光
最重要的綠色

綠光

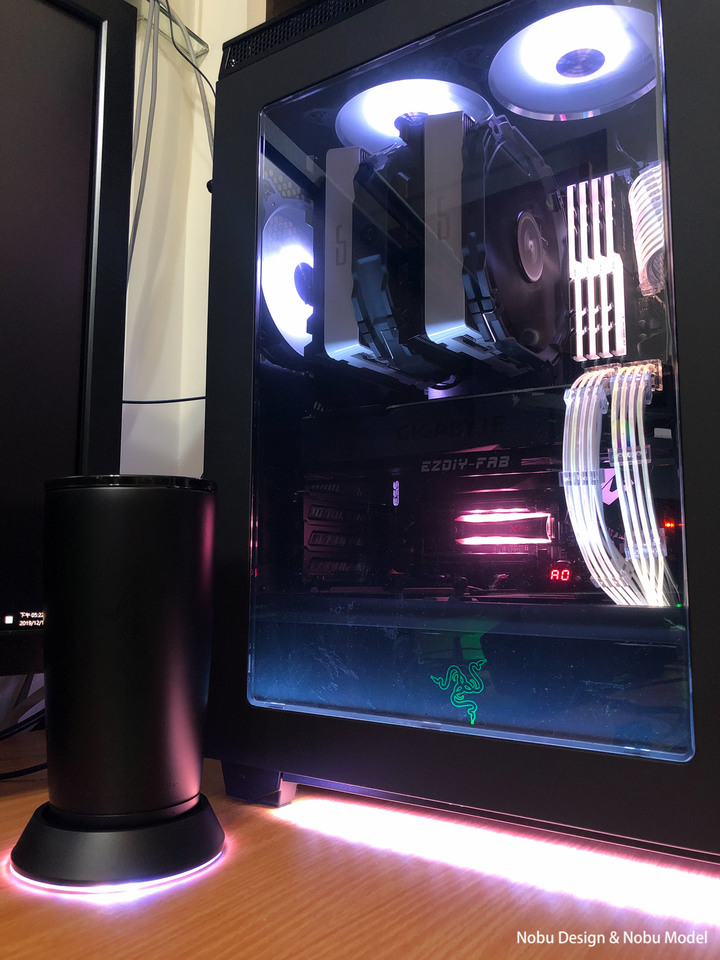

白光

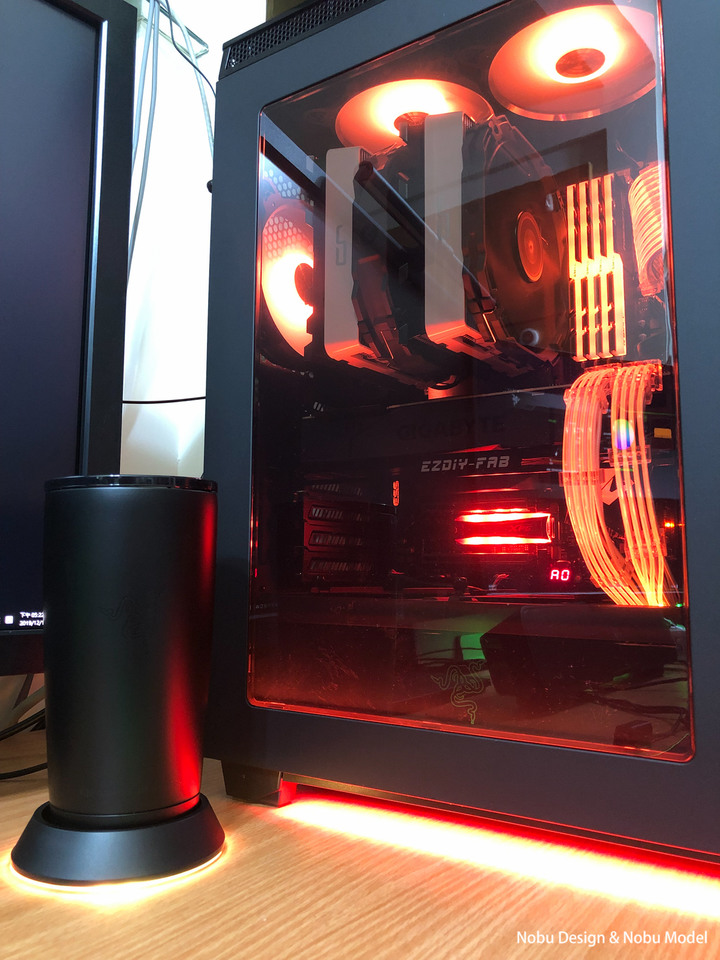

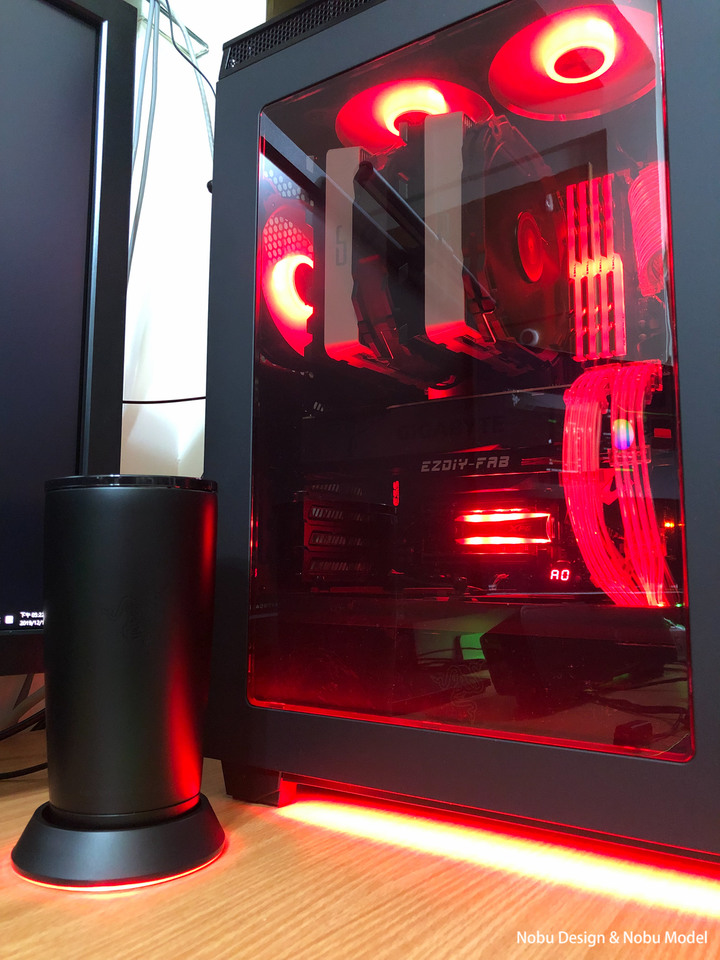

紅光

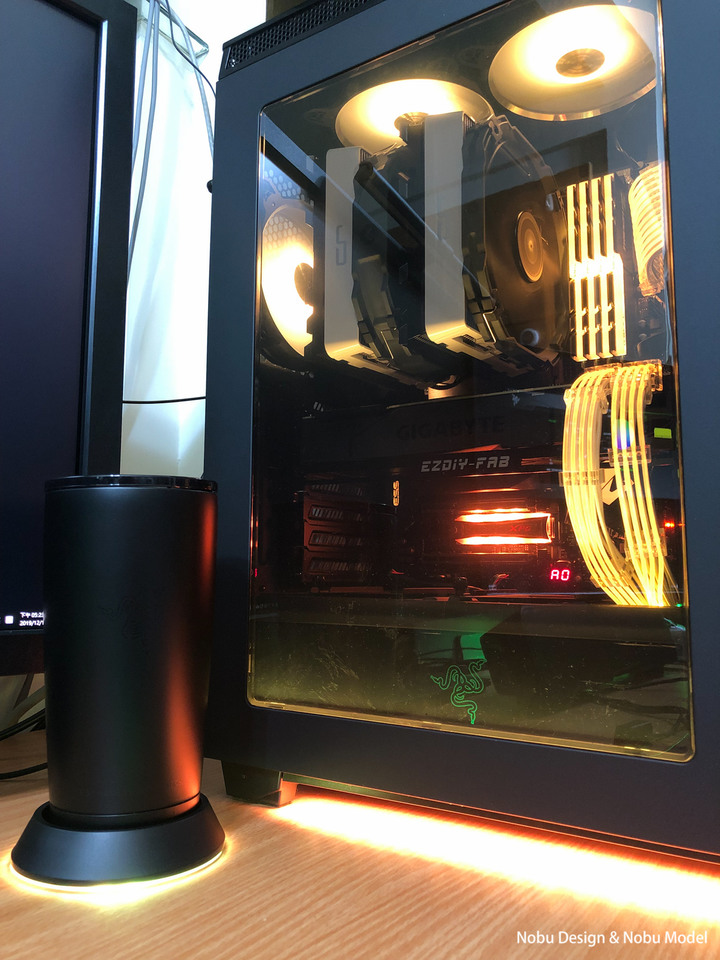

橘光
黃光

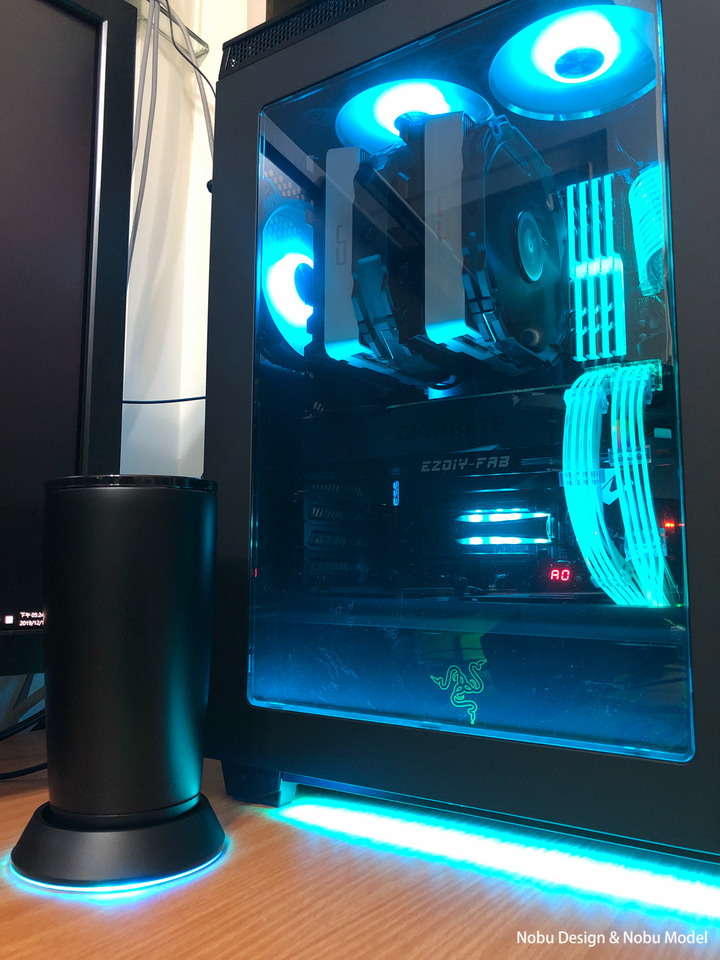

青光

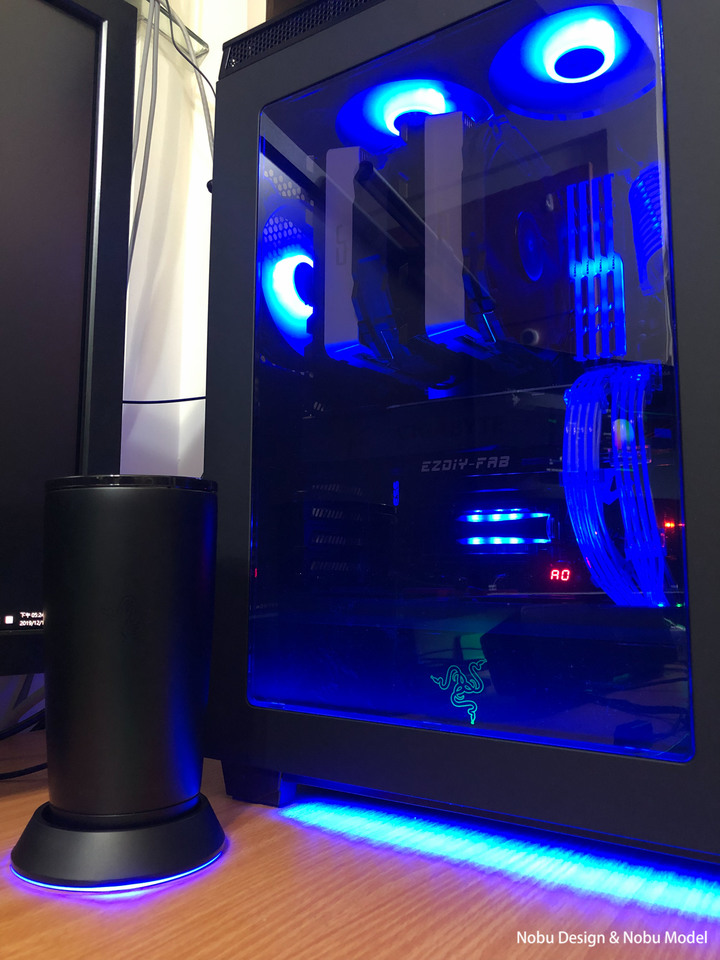

藍光

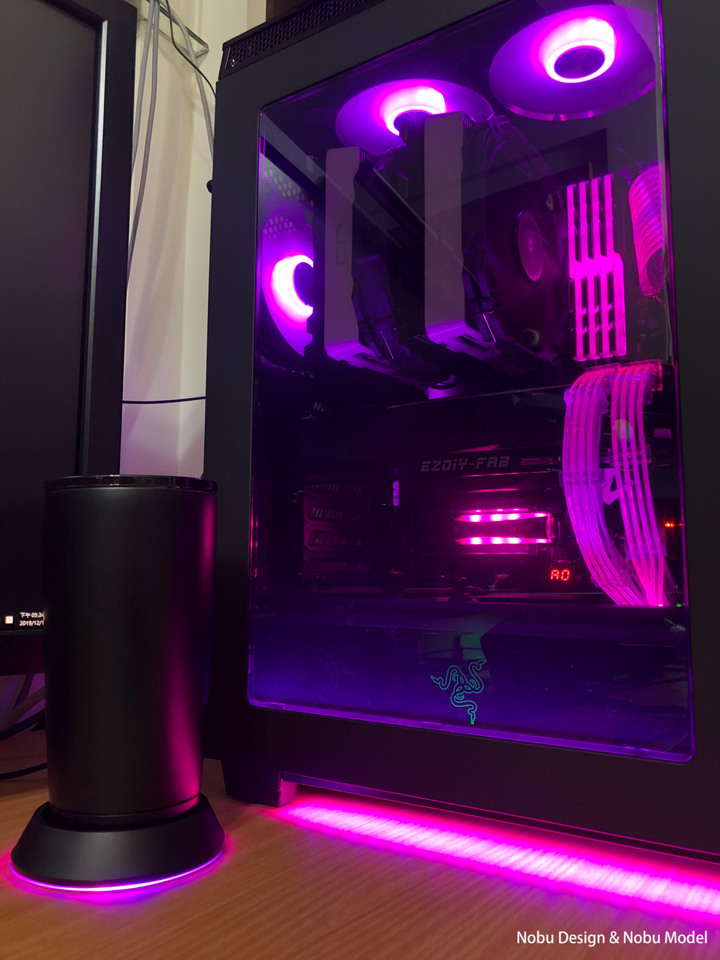

紫光

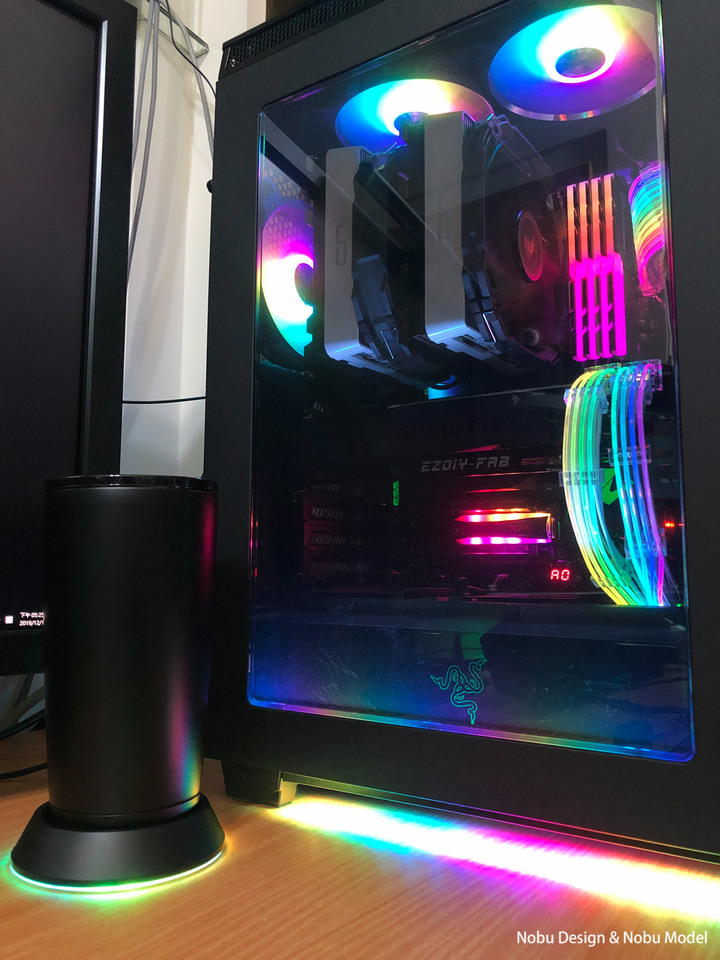

幻彩

幻彩１
幻彩２
幻彩３

幻彩效果影片這影片做為2019的電腦桌面設置結尾1.0版本－－－－－－－－－－－－－－－組裝篇－－－－－－－－－－－－－－－距離上次組裝一台新的電腦已經八年了i7-2600k　陪伴了我八年電腦裡面的美女也引退了好多人小澤瑪麗亞、愛田由　在現在高解析度螢幕看來真的殘破不勘我也從小屁孩歲到三十好幾．．．總之就在今年九月份組了一台新電腦其實採購電腦的時間也是心血來潮在某個周末就突然去買零件

組裝清單處理器 CPU ：Intel i9-9900KFCPU 散熱器： Cryorig 快睿 R1 (通用版)主機板 MB ：GIGABYTE 技嘉 Z390 AORUS MASTER記憶體 RAM：G.SKILL 芝奇幻光戟16G*2雙通DDR4-3200 兩組共 64GB顯示卡 VGA：GIGABYTE 技嘉 GeForce RTX 2080 TURBO 8G固態硬碟 M.2 SSD：威剛 XPG S40G RGB 1TB/M.2 PCIe內接硬碟 HDD：Seagate 6TB 那嘶狼 (ST6000VN0033) 兩顆組 Raid 1電源供應器：CORSAIR 海盜船 RM850X機殼 Case：NZXT 恩傑 H440 Plus Razer 特仕版

迷人的H440 Razer版本

加上近年愛上雷蛇 Razer 周邊這次組裝電腦傾向雷蛇 Razer 風格靠攏照理來說2019下半年要組裝雷蛇信仰應該要選擇聯立 Lian Li PC-O11 Dynamic因為這H440 Razer．．．已經買了放超過一年了．．．想說下台電腦就是要H440 Razer誰知道後面竟然出聯立Lian Li PC-O11 Razer 版本不過NZXT設計真的沒話說的好看

主機板選用 GIGABYTE 技嘉 Z390 AORUS MASTER因為上一台是i7-2600k配技嘉 Z68用了八年頭好壯壯對技嘉頗具信心，持續支持！！

支援RGB燈效，質感滿點

此處依然RGB

好貴的Ｕ

Z390 AORUS MASTER的標籤不只主機板有，連PCIe的散熱片都有

現在的中高階主機板在記憶體跟顯示卡插槽旁邊會有金屬邊框加強

記憶體選用G.SKILL 芝奇幻光戟16G*2雙通DDR4-3200　兩組共64GB

覺得好美
難怪那麼熱賣

裝上去之後更美

系統碟選用威剛 XPG S40G RGB 1TBRGB最上！！

看起來只能選擇第三個插槽

因為XPG的RGB燈效自帶效能不怎麼好的散熱器有燈效　沒散熱

因為我知道第一個PCIe插槽會被塔型散熱器擋住順便把帶有Z390標籤跟第二個PCIe插槽替換

散熱器選用 Cryorig 快睿 R1 (通用版)

快睿的工業設計滿強的造型跟細節都滿很美

配件包聽說附贈的CP7散熱膏也不差

Z390 AORUS MASTER 背面有一體式背板有些機殼的銅柱若太短會上不去

要參考機殼設計決定安裝方向

從記憶體處抽風

太久沒點散熱膏爬了一下文好像現在流行五點

巨型塔散一般螺絲起子都無法勝任通常會內附一把

偏偏我有一把更長的當年利民HR-20附贈的螺絲起子一直伴隨著我安裝塔散

這張圖可以很清楚看到R１通用版右側＂薄風扇＂剛好閃過如果買終極版，你必須要犧牲一顆風扇，或者另外買一顆薄風扇

左邊也算是剛剛好

這張圖可以看到我的第一個PCIe完全被遮住若日後想加裝可能需要拆塔散了

試裝一下顯示卡全部都被遮到．．．等日後換好看一點顯卡再來搭配垂直顯卡套件

請出機殼NZXT 恩傑 H440 Plus Razer 特仕版

Razer 雷蛇信仰標誌

因為這款機殼出品的時候Razer chroma的產品應該還很少加上這機殼本身不支援chroma系統貼紙當然是舊版的綠色

若有支援 Razer chroma貼紙就會是這種版本

機殼要安裝的第一個零件通常是電源這次選用CORSAIR 海盜船 RM850X

電源從下方進氣所以有一個防塵網

卸除防塵網可以看到電源風扇

安裝主機板

背面可以看到主機板的一體式背板完全貼合到機殼差點鎖不上去

把該接的線接一接大致整理一下先測試硬體再說

開機啟動成功雷蛇信仰光有四處1.開機按鈕2.前面板LOGO3.側面LOGO4.主機殼下方會亮綠色

可以看到RGB的幻光戟有人發現四隻顏色不同步嗎？

RGB的XPG S40G

就是這個前面板的信仰LOGO吃了我不少錢

這張圖可以清楚看到機殼下方的LED爆亮

有種莫名的不協調感RGB的記憶體RGB的SSDRGB的鍵盤RGB的滑鼠與滑鼠墊靠．．．機殼只能綠光．．．只有Ｇ光知道為啥我想要聯立的 PC-O11 Dynamic Razer 版本了吧

就這樣只能綠光只能綠光只能綠光這個感覺在我腦海揮之不去若不能機殼RGB我還能說自己有信仰嗎？就這樣過了一週這三個套件出現在家裡Lian Li Bora Digital ARGB 三風扇套組Lian Li STRIMER 8PIN RGB CABLELian Li STRIMER 24PIN RGB CABLE

不由得誇獎這款風扇做的真美鋁合金外殼

黑框搭配鋁色拉絲斜邊真的畫龍點睛這個斜邊是我選擇聯立風扇的原因

一週間我做了一些功課看了多家風扇稍微解釋一下ARGB的風扇可以做出一種特殊效果就是RGB的漸層變化傳統RGB的變化是跳躍式的例如Ｒ燈跳Ｇ燈跳Ｂ燈，所以看起來會有段差感跟切換感簡單說來就是用30FPS或者144FPS看燈校的差別但是ARGB是漸進式的變化，較細膩也較美簡單說來選ARGB應該是趨勢通常燈數越多，價格越高像是Corsair LL140 RGB Fan利用16顆燈珠來細膩的變化RGB還必須得用Corsair專用控制器來同動所有風扇若選擇ARGB規格只要主機板有支援5V ARGB的3 PIN針腳即可安裝Lian Li Bora Digital ARGB這款除了支援ARGB之外在他的造型設計上有一個物理先天優勢雖然該風扇只有使用了12顆燈珠加上所有的燈珠都在風扇的中心造理說無法呈現中心與風扇外圈雙色色環效果但是他利用了鋁色拉絲斜邊＂反射＂將中心風扇的光反射在斜邊上讓視覺效果感覺有雙色色環尤其黑色外框與鋁色斜邊的視覺感最為明顯講了那麼多看影片直接點

風扇遙控器跟配件若主機板不支援ARGB需使用遙控器來得到特殊燈校控制

Lian Li STRIMER 8PIN RGB CABLELian Li STRIMER 24PIN RGB CABLE這兩個套件我只能說要　玩RGB　必備

可以看到單純安裝這個線是沒有任何效果的等於電源線延長而已

發光的原理是透過該部位發光還有軟性透明導光條來得到發光效果工業設計上很常利用此種手法來導光

滿滿的導光條

雖說這兩個套件必備不過安裝的過程，我覺得缺點不少．．．安裝難度有點高比如說線材百分之百一定會彎曲所以內側長度應該設計的筆外側長度短一點若全部都等長，會有某部分多餘如圖

接著安裝風扇

RGBRGBRGB

有一種微滿足．．．靠．．．我的信仰光不會亮機殼所有綠光掛點了只剩下綠色的LOGO

黯淡的前面板

就這樣機殼不會發光機殼不會發光機殼不會發光這個感覺在我腦海揮之不去若信仰光失去了我還能說自己有信仰嗎？期間我有跟NZXT求助，但是此機殼停產了他們說可以單獨賣控制燈光的PCB版如果測試真的不行在退款給我想想一不做二不休自己把所有的燈全部改一改好了一週後．．．買兩了個5V燈條想說直接安裝到機殼底部取代原本的機殼光但燈座外殼太厚加上要拆機殼底座的兩個燈條又是鋁色的，若硬結合感覺非常土砲

看著這個燈條的PCB感覺要切斷也有風險

就這樣．．．事隔八年的組裝電腦經驗很不爽自己把燈弄壞了更不爽．．．就這樣把前面板拆下來把LOGＯ挖出來

這個前面板的LED導光設計得很讚打在壓克力板，讓整片光分布均勻

就是這個LOGO弄得這次組電腦搞超久已經三周了

又額外買了12V燈條來配終於有綠光了

紅光

藍光怎麼看起來還是綠色

原來這個是噴漆塗裝

嘗試把綠色的地方用溶劑擦成透明的

好像有機會喔，在弄乾淨一點

靠原本是有信仰沒光現在連信仰都毀了三頭蛇LOGO一頭被毀了

乾脆全部都磨掉

想說把貼紙貼上去當作信仰總是要妥協的

尺寸不合

就這樣原本的信仰機殼變成白牌機殼

就這樣我的摟空LOGO機殼陪伴了我一週看這個機殼很不爽看自己手殘更不爽期間原本想訂聯立Lian Li PC-O11 Razer 版本但是我又滿喜歡 NZXT 品牌的設計風格只好趕快動手修一修又訂了5V裸燈條特別找了可以單顆單顆剪斷的燈條

利用分接頭先試裝
如果利用雙面膠貼上去會發現照桌面地板燈珠顆粒感很強烈
不夠柔光

那就加個柔光罩吧
請出免費資源
A4 L型半透明資料夾

拆下機殼塑膠燈座

切切切

要把燈條貼在白色塑膠板比較方便固定

重新安裝回機殼底部完美

測試燈光因為吃5V，所以控制燈效更簡單了，由主機板控制即可主機板軟體是GIGABYTE 的 RGB FUSION 2.0

機殼底部燈光問題完美解決可以發光又同時擁有ARGB的效果回到前面板的LOGO

利用模型研磨劑重新拋光

粗中細

這透明程度還可以接受

利用繪圖軟體重新繪製了一份LOGO

１：１視圖
比對一下LOGO效果
尺寸完美契合

上色過後也是尺寸也是完美契合

列印出了三種比例來微調

99%尺寸最為理想

並設計了黑白色系
可以解決藍光還是透綠光的問題點

利用LOGO樣板跟遮蓋膠帶

手動切出遮蓋處

噴漆

頗有回事

感覺不行
細節差太多

正式宣告NG

經歷這樣的失敗之後想說要重現這個信仰LOGO想找了網路的二手機殼來殺肉但是不太好買只好又．．．

因為這次有筆刀刻線的痕跡只好用粗砂紙

還需要請出重裝備

一次打磨到底

打磨到無筆刀刻線痕跡為止

再來一次粗中細

又回到原點之後．．．最後想到印製水貼但是怕效果不好先利用高品質輸出測試看看

可以看到之前的LOGO有噴墨的印刷線高品質輸出飽和非常多

最後選用白色的

終於．．．

信仰回歸雷蛇 Razer 歸位

難道　你覺得到這邊就結束了嗎？我最終要的是甚麼因為機殼前面板的燈珠是12V 5050 LED RGB 燈條改的要跟其他ARGB連動有點麻煩我要的是全機殼RGB全機殼RGB全機殼RGB

將５V的燈珠一顆一顆剪開黏貼至塑膠底板上

將所有的燈珠焊接

實現了5V ARGB的效果

順手將那天撕壞的隔音棉整理一下改天再裁切一塊貼上去即可

暫時就讓我用這張RGB信仰結尾吧

整個組裝歷程至此心得很多有種般石頭砸自己腳的感覺中間過程做了一些功課才知道要整個機子RGB同動有點小麻煩要從一開始的硬體選擇就要好好挑選我組裝方法這樣算是硬改的不夠完美中間其實有些插曲例如幻光戟兩隻兩隻燈效不同步回原價屋換貨時唇槍舌戰了快兩小時．．．另外GIGABYTE 的 RGB FUSION 2.0這套軟體讓我頗為失望最後就等過陣子NZXT KARKEN X62 280mm 一體式水冷購入之後再來改裝1.5版本的雷蛇機
