台灣4G LTE各業者頻寬頻段與使用技術整理比較

自從2017年開始,台灣各家電信業者陸續推出,較高階的4x4 MIMO天線技術、高階256QAM調變技術後。多數人都想了解一下實際使用狀況,目前都沒有一個較詳細完整的使用狀況整理,網路上資料也不多,且討論板上也有網友詢問想知道,所以順便花些時間整理一下。

不過目前各家電信業者實際狀況,和各家業者實際新聞稿宣稱,並不一定是完全一致的,通常都是做個Demo,就發布消息了,實際消費者不一定能完全體驗到這些技術。

由於這些建設方面,電信公司都需要靠非常大量的成本支出建設,也不可能馬上到位。軟體更新、硬體建設都需要花時間更新,而且手機業者的產品,也都是都要透過軟硬體支援才能配合。

現在科技資訊發達,大多數資料可以從網路Google搜尋到,我只是在整理成圖表,但部分較詳細技術參數,就要實際用手機去抓取資訊,一般手機是看不到這些詳細資訊,需透過特殊工程模式,或是ROOT最高權限,配合一些APP才有辦法得知。

只有一些廠牌手機工模可以直接看。而無ROOT權限手機,想知道手機的頻段,限制只能看到第一個主要頻率(LTE PCC),無法看到其他CA(LTE SCC)資訊。主頻率可以用G-NetTrack或NetMonitor這些APP,不用ROOT。
其他幾個查詢基地台與4G頻段的軟體看以下連結
Ayumi_2004大大整理的,幾個查詢基地台與4G頻段的軟體

另外手機的頻段代號數字整理看這篇,手機該怎麼看所收到的頻段

VoLTE支援部分,可以參考tommyke大大寫的,各大電信業者所支援的VoLTE手機清單比較,有新資訊tommyke大都有更新在最末頁。

手機支援資訊,可以參考peter7910162大大寫的整理,手機支援資訊整理

對於各種網速測速疑慮,從網路架構和台灣網路連線頻寬圖簡單介紹,為什麼許多人常說測速和實際使用結果感覺不一樣呢?實際上是因為測速伺服器和實際訪問的伺服器並不是一樣的位址(位置),當然使用感受會天差地遠,這要從網路架構方向去了解。

資料不一定完善,不足部分還需靠大家一起分享提供。
(01的圖床壓縮率頗高,圖片的部分文字都會糊掉)

===================================

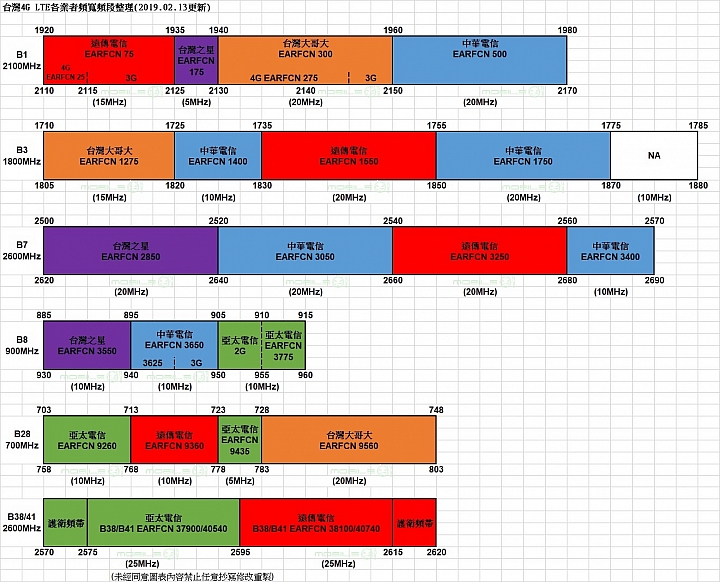

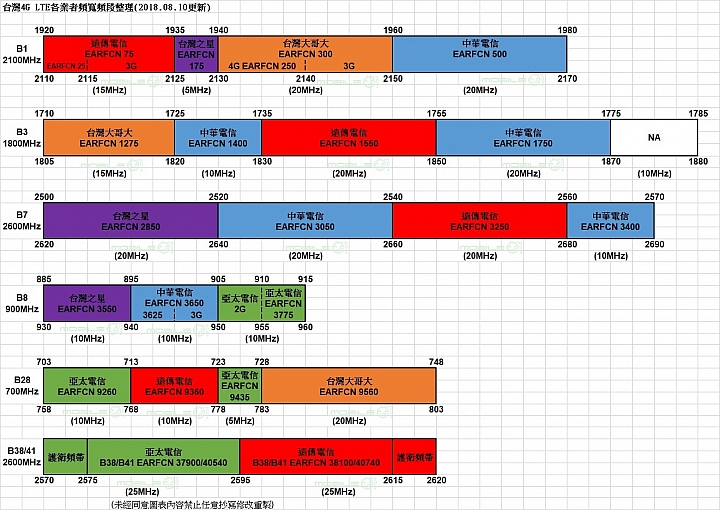

台灣目前各電信業者LTE執照頻寬與頻段位置整理(依頻段區分)




頻段內EARFCN DL(E-UTRA Absolute Radio Frequency Channel Number),這數字是下行的無線頻率通道號碼,數字是以各家頻段的中心頻率去計算出來。
除了B1(2100MHz)是以各業者實際執照總頻寬中心頻率去計算,初始開台頻寬不確定,所以數字不是這數字,後期頻寬全為4G LTE使用時,應該就是圖上數字。其他頻段數字都是目前確認實際使用數值。

B38與B41,在規範上部分頻率是重疊的,在台灣釋出的TDD頻率是都在這2個頻段內,理論上是可以共用的。B38在LTE規範名稱是TD 2600,B41在LTE規範名稱是TD 2500。
而台灣TDD(B38/B41)介於FDD(B7)頻段的上行與下行頻譜之間,因此前後都需要各5MHz的護衛(保護)頻帶隔開,避免干擾。如果想知道原因就搜尋"Guard Band"會有一些資訊。

===================================

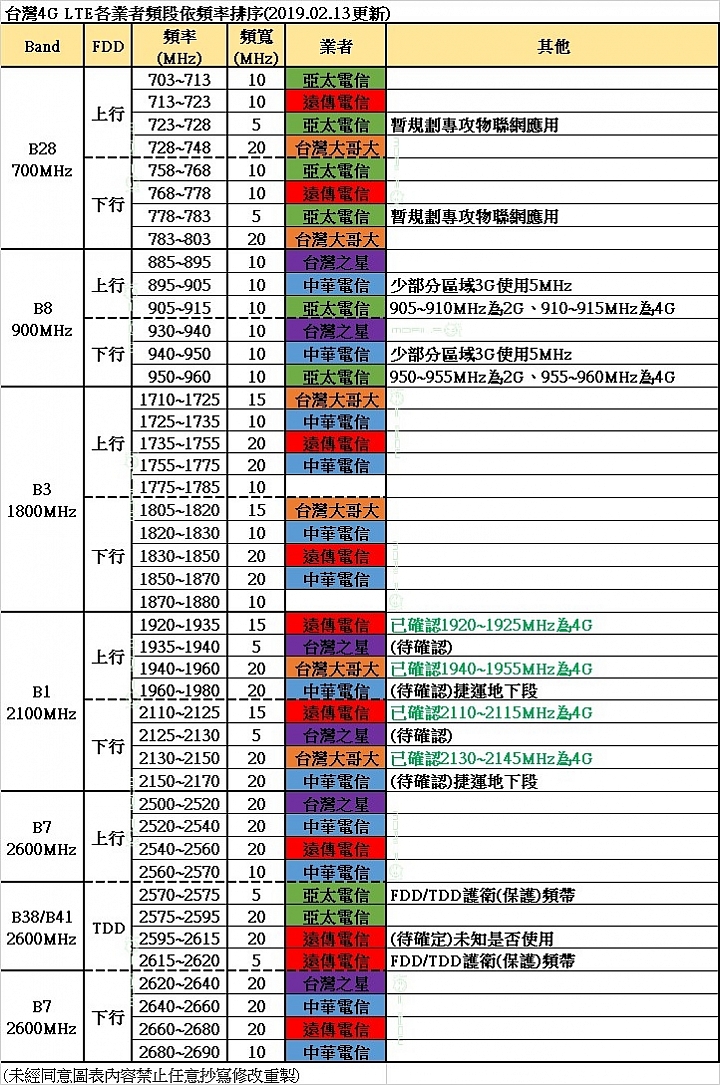

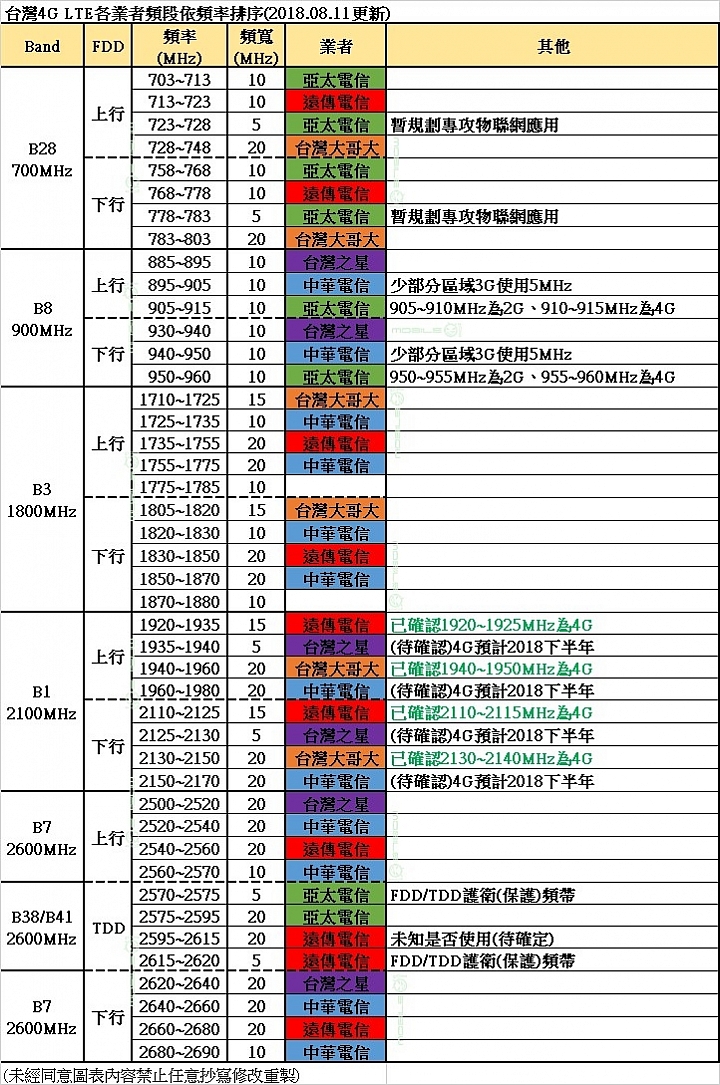

上圖依頻率再整理成表格,如下圖表格

(2019.05.30更新)
感謝網友adawen提供資訊,遠傳電信2100頻段,4G頻寬為10MHz,3G頻寬為5MHz。(LTE EARFCN 50)

(2019.04.30更新)
有網友提供在彰化,抓到中華電信2100頻段4G,3G頻寬為10MHz,4G頻寬為10MHz。(LTE EARFCN 550)
目前中華2100頻段4G應該是區域性啟用。

(2019.02.13更新)
台灣大哥大,3G頻寬降為5MHz,4G頻寬變為15MHz。(LTE EARFCN 275)
聽到說中華電信有在台北捷運地下段周邊開啟4G 2100MHz頻段的部分頻寬,LAA技術可能也在車站有使用,不是很確定需要測試才能確定。

(2018.11.21更新)
亞太電信,4G LTE已使用256QAM調變技術。

(2018.08.11更新)
遠傳電信,部分區域4G LTE已開啟2100頻段5MHz。(LTE EARFCN 25),已有4CA能力。

(2018.08.04更新)
台灣大哥大在部分區域,已確認發現有3CA與256QAM調變技術。

(2018.05.29更新)
台灣大哥大,部分區域4G LTE已開啟2100頻段10MHz。(LTE EARFCN 250)
而3G部分原本3載波(15MHz),剩下2個載波(10MHz)。

遠傳電信則是發現關閉3G 2100頻段中的5MHz。
猜測4G LTE應該一開始為5MHz。(LTE EARFCN 25)

中華電信則是測試一陣子都未發現有改變,3G還是一樣測試到3個載波(15MHz)。
測試4G LTE還未發現,就等待網友回報2100頻段4G LTE結果。

(2018.04.22更新)
目前已知B1(2100MHz)頻段,從新聞資訊,各家4G應該都是預計2018下半年開台,而3G執照是到2018年底到期,各家3G電信業者應該都會至少還會保留5或10(MHz)頻寬去服務剩下語音&數據用戶,轉換過渡期的持續一段持間。

目前已知中華電信少部分區域900頻段,分配給3G使用5MHz。(有網友提過)
目前亞太電信頻率分配905~910MHz(UL)/950~955MHz(DL)(5MHz)為2G使用、910~915MHz(UL)/955~960MHz(DL)(5MHz)為4G使用。
其他如果有不一樣的部分,額外資訊就需要有人再分享資訊了。

===================================

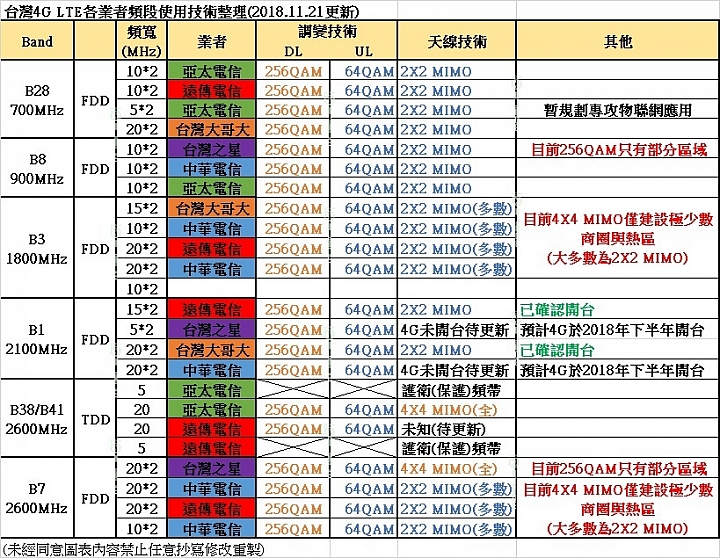

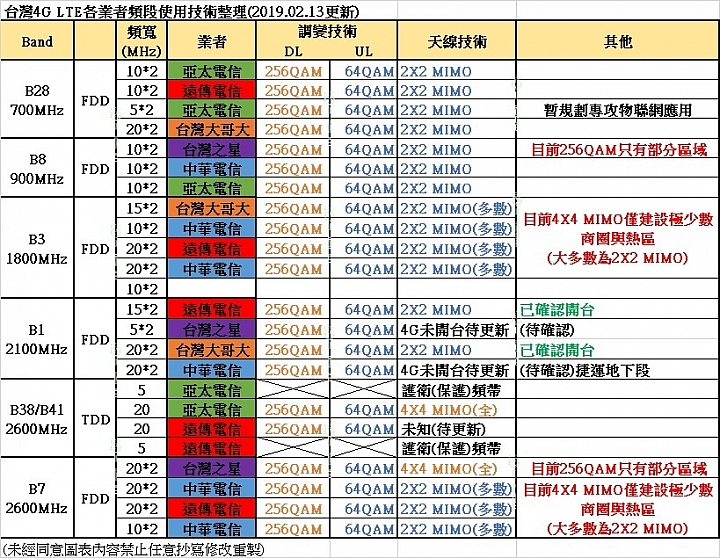

台灣各家電信業者使用的天線與調變技術比較(依業者頻段區分)
(天線與調變技術實測結果整理)



===================================

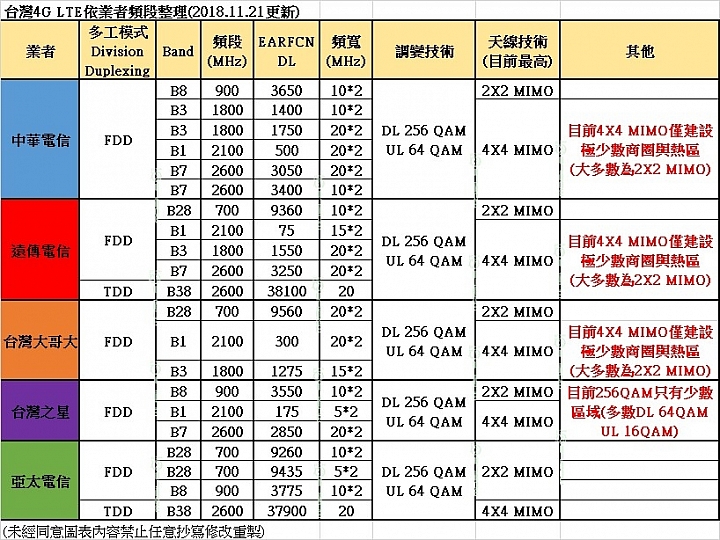

台灣各家電信業者使用的頻段與技術整理比較(依業者頻率排序)
(天線與調變技術為業者最高支援能力)



===================================
各家電信概況(主要都以台北都會區看到的,因為生活圈與時間關係,不可能到處跑去測試,結果準確說是隨機抽樣測試)

這部分就要用手機直接裝上SIM卡去測試,表格資料都是實際使用,去看到抓到的實際狀況。假日和朋友逛街繞了一些熱區與商圈夜市,範圍大概都在台北市幾條捷運沿線與車站周邊,搭捷運與騎Ubike逛逛時順便測試的實際狀況。這次跑的點,有自己住家周邊、南港車站、松山車站、捷運藍線、捷運綠線、饒河街、基隆河濱公園饒河街彩虹橋到萬華小南門來回、西門町捷運站與中華路周邊一帶。改天如果有去其他地方有不一樣的再更新上來。(2018.04.22)

目前各家電信業者4x4 MIMO天線技術,低頻700(B28)和900(B8)都沒看到使用,主因就是低頻特性和成本效益問題。(感謝#2樓Delphi的補充)
所以4x4 MIMO天線技術,看到結果都是高頻才有使用。
台灣之星(B7)和亞太電信(B38),2600MHz頻段,使用的感覺是幾乎所有站台都有。
中華電信、遠傳電信和台灣大哥大,這3家確定有,但是幾乎是沒看到,應該佈點都只有在部分熱區和商圈的小部分區域而已。

中華電信新聞資料大台北區域是,永康商圈、忠孝復興SOGO、光華商圈、台北101、台北車站、西門町、公館商圈、新板特區、淡水老街、內湖科學園區。
遠傳電信新聞資料大台北區域是,永康商圈、西門町商圈、天母商圈、信義商圈、樂華夜市、三峽老街、大溪老街、南雅夜市、淡水商圈、淡水英專路夜市。

-------------------------------------------
中華電信(466 92)

許多地方人口密集區,熱鬧商圈及重點交通路段,實測是有建設5個載波(CC),以大台北都會區域幾乎都可以看到5CC,可進行5CA載波聚合。需搭配手機裝置支援5CA與4x4 MIMO+256QAM技術。

備註1:只要基地台與手機其中一方為2x2 MIMO,則5CA最高網速就是700Mbps,4CA最高網速就是600Mbps。(目前絕大多數情況)
備註2:如果基地台與手機雙方都支援4x4 MIMO,1800(B3)+2600(B7)都有4X4 MIMO,則4CA最高理論下載就是搭配S835為800Mbps,搭配S845下載就是1Gbps(有頻段支援限制),5CA搭配Exynos 9810下載就是900Mbps。


256QAM調變技術所有站台支援。
而4x4 MIMO天線技術,去了商圈也不一定會看到,這是實測過確定的,表示並未做大量建設,實測應該就只在公佈的區域與商圈的小部分區域。(2018.04.28)

中華電信宣布2018/9月開始將於人潮密集的室內場域、車站大廳、體育場等網路熱區陸續導入LAA(Licensed Assisted Access)網路技術服務,透過整合LTE執照頻段(Licensed Band)及5GHz Wi-Fi免執照頻段(Unlicensed Band),LAA(TD Unlicensed)(Band 46),將有效提升區域性網路的速率及因應人潮密集區對於網速的需求。

中華電信CA組合一覽,與最大下載頻寬,頻段2100(1A)、1800(3A)、2600(7A)、900(8A)、LAA(Band 46)(TD Unlicensed)[46A(20MHz)(1CC)、46C(40MHz)(2CC)、46D(60MHz)(3CC)、46E(80MHz)(4CC)]。
參閱LTE Carrier Aggregation資料
備註:目前只有出現藍色字體組合
2CA
(CA_1A_3A)(40MHz)、(CA_1A_7A)(40MHz)、(CA_1A_8A)(30MHz)、(CA_1A_46A)(40MHz)、(CA_3A_3A)(30MHz)、(CA_3A_7A)(40MHz)、(CA_3A_8A)(30MHz)、(CA_3A_46A)(40MHz)、(CA_7A_7A)(30MHz)、(CA_7A_8A)(30MHz)、(CA_7A_46A)(40MHz)、(CA_8A_46A)(30MHz)

3CA
(CA_1A_3A_3A)(50MHz)、(CA_1A_3A_7A)(60MHz)、(CA_1A_3A_8A)(50MHz)、(CA_1A_7A_7A)(50MHz)、(CA_1A_7A_8A)(50MHz)、(CA_1A_7A_46A)(60MHz)、(CA_3A_3A_7A)(50MHz)、(CA_3A_3A_8A)(50MHz)、(CA_3A_3A_46A)(50MHz)、(CA_3A_7A_8A)(50MHz)、(CA_3A_7A_46A)(50MHz)、(CA_3A_46C)(60MHz)、(CA_7A_7A_8A)(50MHz)、(CA_7A_7A_46A)(50MHz)、(CA_7A_46C)(60MHz)、(CA_8A_46C)(50MHz)

4CA
(CA_1A_3A_3A_7A)(70MHz)、(CA_1A_3A_3A_8A)(60MHz)、(CA_1A_3A_7A_8A)(70MHz)、(CA_1A_7A_46C)(80MHz)、(CA_1A_46D)(80MHz)、(CA_3A_3A_7A_7A)(60MHz)、(CA_3A_3A_7A_8A)(60MHz)、(CA_3A_7A_7A_8A)(60MHz)、(CA_3A_7A_46C)(80MHz)、(CA_3A_46D)(80MHz)、(CA_7A_46D)(80MHz)、(CA_8A_46D)(70MHz)

5CA
(CA_1A_3A_3A_7A_7A)(80MHz)、(CA_1A_7A_46D)(100MHz)、(CA_1A_46E)(100MHz)、(CA_3A_3A_7A_7A_8A)(70MHz)、(CA_3A_7A_46D)(100MHz)、(CA_3A_46E)(100MHz)、(CA_7A_7A_46D)(100MHz)、(CA_7A_46E)(100MHz)、(CA_8A_46E)(90MHz)

下圖是HTC U11所抓到的資訊,中華4CA,1800(B3)頻段+2600(B7)頻段。S835實測4CA不會與900(B8)頻段同時出現。S820實測3CA則只會出現900(B8)+1800(B3)+2600(B7)。


-------------------------------------------
遠傳電信(466 01)

256QAM調變技術所有站台支援。
4x4 MIMO天線技術,實測就只在公佈的商圈的部分區域。(2018.04.28)

遠傳電信計畫2018Q4月開始佈建LAA(TD Unlicensed)(Band 46),首批佈建將鎖定「人潮稠密處」與「話務量高」的區域。

遠傳電信CA組合一覽,與最大下載頻寬,頻段2100(1A)、1800(3A)、2600(7A)、700(28A)、TD2600(38A)/TD2500(41A)、LAA(Band 46)(TD Unlicensed)[46A(20MHz)(1CC)、46C(40MHz)(2CC)、46D(60MHz)(3CC)、46E(80MHz)(4CC)]。
參閱LTE Carrier Aggregation資料
備註:目前只有出現藍色字體組合
2CA
(CA_1A_3A)(35MHz)、(CA_1A_7A)(35MHz)、(CA_1A_28A)(25MHz)、(CA_1A_38A)(35MHz)、(CA_1A_41A)(35MHz)、(CA_1A_46A)(35MHz)、(CA_3A_7A)(40MHz)、(CA_3A_28A)(30MHz)、(CA_3A_38A)(40MHz)、(CA_3A_41A)(40MHz)、(CA_3A_46A)(40MHz)、(CA_7A_28A)(30MHz)、(CA_7A_46A)(40MHz)、(CA_28A_38A)(30MHz)、(CA_28A_41A)(30MHz)、(CA_28A_46A)(30MHz)

3CA
(CA_1A_3A_7A)(55MHz)、(CA_1A_3A_28A)(45MHz)、(CA_1A_7A_28A)(45MHz)、(CA_1A_7A_46A)(55MHz)、(CA_3A_7A_28A)(50MHz)、(CA_3A_7A_38A)(60MHz)、(CA_3A_7A_46A)(50MHz)、(CA_3A_46C)(60MHz)、(CA_7A_28A_38A)(50MHz)、(CA_7A_46C)(60MHz)、(CA_28A_46C)(50MHz)

4CA
(CA_1A_3A_7A_28A)(65MHz)、(CA_1A_7A_46C)(75MHz)、(CA_1A_46D)(75MHz)、(CA_3A_7A_28A_38A)(70MHz)、(CA_3A_7A_46C)(80MHz)、(CA_3A_46D)(80MHz)、(CA_7A_46D)(80MHz)、(CA_28A_46D)(70MHz)、(CA_41A_46D)(80MHz)

5CA
(CA_1A_7A_46D)(95MHz)、(CA_1A_46E)(95MHz)、(CA_3A_7A_46D)(100MHz)、(CA_3A_46E)(100MHz)、(CA_7A_46E)(100MHz)、(CA_28A_46E)(90MHz)、(CA_41A_46E)(100MHz)


只有遠傳在U11手機端(Dev. Rx),幾乎都會顯示出現2X4,理論上應該也是會有收訊與性能上的提升。


遠傳2100頻段4G LTE,已確認有訊號,已有4CA能力。(2018.08.11更新)


-------------------------------------------
台灣大哥大(466 97)

已確定有3CA(B1+B3+B28)與256QAM調變技術。(2018.08.04更新)
4x4 MIMO天線技術,實測比中華遠傳多一些些而已,主要也是在熱區與少部分商圈。(2018.04.28)

台灣大哥大CA組合一覽,與最大下載頻寬,頻段2100(1A)、1800(3A)、700(28A)。
參閱LTE Carrier Aggregation資料
2CA
(CA_1A_3A)(35MHz)、(CA_1A_28A)(40MHz)、(CA_3A_28A)(35MHz)

3CA
(CA_1A_3A_28A)(50MHz)


在南港車站外有抓到一站4x4 MIMO基地台,加上HTC U11支援,就會實際跑4x4 MIMO。


台灣大哥大在部分區域,已發現有2100頻段訊號3CA與256QAM調變技術。(2018.08.04更新)


-------------------------------------------
台灣之星(466 89)

目前已知只有少部分區域有使用256QAM調變技術。
4x4 MIMO天線技術,實測應該是全部2600頻段都有。

台灣之星CA組合一覽,與最大下載頻寬,頻段2100(1A)、2600(7A)、900(8A)。
參閱LTE Carrier Aggregation資料
備註:目前只有出現藍色字體組合
2CA
(CA_1A_7A)(25MHz)、(CA_1A_8A)(15MHz)、(CA_7A_8A)(30MHz)

3CA
(CA_1A_7A_8A)(35MHz)


HTC U11確定有支援台灣之星B7的4x4 MIMO。


-------------------------------------------
亞太電信(466 05)

已確認使用256QAM調變技術。(2018.11更新)
4x4 MIMO天線技術,實測是應該是全部2600頻段都有。
2600頻段出現2種Band,手機應該只要支援其中一種,都可以運作。

目前亞太已升級支援256QAM調變技術,以700(10)MHz頻寬,FDD理論單頻最大下載為100Mbps,我的實測700頻段最大有到80Mbps,看訊號品質可能更高,以900(5)MHz頻寬,FDD理論單頻最大下載為50Mbps。TDD 2600頻段部分,256QAM調變技術 + 4x4 MIMO天線技術,手機支援4x4 MIMO下,理論TDD單頻下載最大為300Mbps,手機未支援4x4 MIMO,理論TDD單頻下載最大為150Mbps。詳細測試結果於65樓。(2018.11更新)

亞太CA支援上有較複雜因素,由於設備有諾基亞和愛立信2家,設備上是獨立的。一般情況,只會出現700(B28)+2600(B38/B41)頻段的CA組合,在亞太新聞稿也只有提到這2個頻段。

亞太電信CA組合一覽,與最大下載頻寬,頻段900(8A)、700(28A)、TD2600(38A)/TD2500(41A)。
參閱LTE Carrier Aggregation資料
備註:目前只有出現藍色字體組合
2CA
(CA_8A_28A)(25MHz)、(CA_8A_38A)(25MHz)、(CA_8A_41A)(25MHz)、(CA_28A_38A)(30MHz)(CA_28A_41A)(30MHz)

3CA
(CA_8A_28A_41A)(35MHz)




===================================
LTE Modem晶片的差異空間串流(spatial streams)限制

看這篇

CHT 4CA 最高 800Mbps(256QAM)(高通835)(Exynos 8895)
實測(HTC)U11,U11+、(Sony)Xperia XZ premium、XZ1或同等級系列,具有4X4 MIMO+256QAM就可以支援。
(因為最大10個空間串流(spatial streams)限制,所以只能使用1組4x4 MIMO)
(可以參考下方結果,中華與遠傳電信、台灣大哥大3家4X4 MIMO的U11的實測結果)
4CA(1800MHz+2600MHz)

1800MHz/B3(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
1800MHz/B3(20MHz)=400Mbps or 2600MHz(20MHz)(4X4 MIMO)(4 spatial streams)
2600MHz/B3(20MHz)=200Mbps or 1800MHz(20MHz)(2X2 MIMO)(2 spatial streams)
2600MHz/B7(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
合計800Mbps[10個空間串流(spatial streams)]

-------------------------------------------
CHT 4CA 最高 1Gbps(256QAM)(高通845)(Exynos 9810)
[最大12個空間串流(spatial streams)]
4CA(1800MHz+2600MHz)

1800MHz/B3(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
1800MHz/B3(20MHz)=400Mbps(4X4 MIMO)(4 spatial streams)
2600MHz/B7(20MHz)=400Mbps(4X4 MIMO)(4 spatial streams)

2600MHz/B7(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
合計1Gbps[12個空間串流(spatial streams)]

-------------------------------------------
CHT 5CA 最高 900Mbps(256QAM)
中華公布的(Exynos 9810)Galaxy S9、S9+,搭配中華電信最高網速900Mbps。
(因為最大12個空間串流(spatial streams)限制,所以只能使用1組4x4 MIMO)
5CA(900MHz+1800MHz+2600MHz/B3+B3+B7+B7+B8)(Exynos 9810)

900MHz/B8(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
1800MHz/B3(20MHz)=400Mbps or 2600MHz(20MHz)(4X4 MIMO)(4 spatial streams)
2600MHz/B7(20MHz)=200Mbps or 1800MHz(20MHz)(2X2 MIMO)(2 spatial streams)
1800MHz/B3(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
2600MHz/B7(10MHz)=100Mbps(2X2 MIMO)(2 spatial streams)
合計900Mbps[12個空間串流(spatial streams)]

===================================
4X4 MIMO概念

從上面可以知道電信業者幾乎沒有做什麼4X4 MIMO天線建設,但是為什麼許多人還是覺得網速會有提升呢?
這部分要從MIMO系統說明,技術可以分下面這2類說明。另外波束成型(Beamforming)、預編碼(Precoding),也是MIMO系統的技術分類。

空間多工(Spatial Multiplexing)
在MIMO天線配置下,能夠在不增加頻寬的條件下,相比SISO系統,天線系統增加,而倍數的提升訊號傳輸速率,大幅提高頻譜效率。空間多工技術在高的訊雜比(較好的SNR)條件下能夠極大提高通道容量。例如2X2、4X4 MIMO。

空間分集(Spatial Diversity)<=改善速率的主要因素2X4、4X2 MIMO
利用發射(Tx)或接收端(Rx)的多根天線所提供的多重傳輸途徑(訊號多路徑傳播Multipath Propagation)特性,發送或接收到相同的資料,DSP訊號處理時以增強資料的傳輸可靠性(Improves Reliability),改善訊雜比(SNR)。這部分通道容量是固定的,但是因為提升了訊號品質,進而改善了傳輸速率。例如2X4、4X2 MIMO。

所以這部分都要感謝手機有支援4X4 MIMO天線的助益,產生了空間分集的效果,結果與理論相近。從某個實際的商用網路實驗中,在測試了4x2 MIMO和4x4 MIMO天線下,相較傳統LTE的2x2 MIMO,4x2 MIMO提升了26%的下行吞吐率,而4x4 MIMO提升了74%的下行吞吐率。

下圖實測,只要基地台或是手機一方支援4X MIMO天線,就會有空間分集效果。如果是出現4X4 MIMO,則是空間多工。
經過幾天測試,手機Dev. Rx的2X4出現次數以遠傳最頻繁,中華則不容易觸發2X4。台灣之星則是基地台2600頻段本身是4天線。


===================================
4x4 MIMO實測

台北市信義區(信義商圈)(2018.04.28)
中華電信與台灣大哥大,徒步走路測試,感覺都是只有在101外面"松智路"測到4x4 MIMO(小區域)。


遠傳實測結果範圍區域較大,徒步走路測試,在信義區人潮多的"香堤大道廣場",還有一直測試到華納影城外的"松壽路"大多都有出現4X4 MIMO。可以看到遠傳1800/2600頻段都有4X MIMO出現。



台北市萬華區(西門商圈)(2019.02.28)(西寧南路X武昌街周邊)




===================================
LTE FDD頻寬調變天線組合,各組合最大理論速率對照表

下載理論速率,依各業者與手機性能不同,分別為頻寬、調變、天線設計組合、CA能力的差異。
上傳理論速率,目前天線技術只有SISO,且目前台灣電信商上傳未支援CA。
目前已知上傳有使用64QAM調變,為中華電信與遠傳電信、台灣大哥大。上傳使用16QAM調變,為亞太電信與台灣之星。
所以目前最大上傳速率要看手機或裝置當時在哪個主載波頻率上(Primary Component Carrier, PCC),由頻寬來決定最大可達到的上傳速率。接著就是實際訊號品質的影響和基地台的負載與電信商設定等影響傳輸速率。

因為去年2017年8月被3C部落客直接未經同意抄寫重製,FDD傳輸速率相關資料表格與原始資料,卻不告知與註明來源,因此不再分享原始資料,一律以圖片呈現,並且未經許可禁止任意抄寫修改重製。由於之前國內外都沒有上列內文完整傳輸速率對照表格,頂多只有相關技術網站與期刊論文上的計算公式,目前如果有出現相似速率表格,可以確定都是從我的資料抄寫重製過去的,抄襲部分已拍照存證。

-----------------------------------
LTE TDD頻寬+64QAM調變+天線,各組合最大理論速率對照表(亞太電信TDD 2600)
錨點標題
(亞太700與900頻段參考上方FDD部分)


下圖看到亞太電信TDD參數,TDD Configuration使用2,Special Subframe Configuration使用7,對照查表如上圖,紅框圈出亞太TDD 2600傳輸速率能力,亞太電信有建設4X4 MIMO,加上64QAM調變,理論最大下載約225Mbps(手機與基地台雙方都支援才可)。另外,在大多手機只支援2X2 MIMO情況下,所以理論最大下載約為112Mbps。上傳部分,最高應該約為11Mbps。


LTE TDD頻寬+256QAM調變技術+天線,各組合最大理論速率對照表(亞太電信TDD 2600)(2018.11.21)

(亞太700與900頻段參考上方FDD部分)

紅框圈出亞太TDD 2600傳輸速率能力,亞太電信有建設4X4 MIMO,加上256QAM調變,理論最大下載約300Mbps(手機與基地台雙方都支援才可)。另外,在大多手機只支援2X2 MIMO情況下,所以理論最大下載為約150Mbps。上傳部分,最高應該約為17Mbps。(2018.11.21)


TDD技術特性概略介紹,TDD分時多工系統上下傳輸共用頻寬,為避免上下傳輸干擾會有保護帶隔開2者,LTE TDD的特別地方是可以動態配置上下傳輸率,每家業者的設定策略可能不一樣。一般LTE TDD 幀(訊框)結構(Frame)配置方式,分成TDD Frame Configuration有7種,和Special Subframe Configuration有9種,總共有63種方式,影響下載與上傳速率。

可以參考這篇解說
紓解行動網路流量 LTE-TDD/FDD融合組網蔚成風-新通訊 2014 年 8 月號 162 期《 技術前瞻 》

===================================
LTE名詞解釋與訊號品質參考值

每個不同位置的最大傳輸速率,扣除基地台的負載與參數控制因素影響,主要因素來自於訊號品質的影響,其最大傳輸速率由SINR與CQI、MCS影響。一般而言,距離基地台越遠訊號品質會越差。

RSSI(Received Signal Strength Indication,接收訊號功率強度):手機或裝置接收到的Wide-Band的訊號強度,包含目標基地台與所有基地台(有用的訊號與無用的干擾訊號),還有雜訊干擾等等的,總功率強度(累計加總)。

RSRP(Reference Signal Receiving Power,參考訊號接收功率):手機或裝置所接收到目標基地台訊號的平均功率強度
優秀:RSRP> -85dBm
很好:RSRP> -85 ~ -95 dBm
普通:RSRP> -95 ~ -105 dBm
差的:RSRP> -105 ~ 115 dBm
極差:RSRP< -115 dB</font>


SINR(Signal-to-Interference plus Noise Ratio,訊號干擾雜訊比):{訊號功率強度(Signal) / [干擾功率 (Interference) + 雜訊(Noise)]},就是訊號與干擾+雜訊的比值。
以下為概略參考值(參考值僅供參考)
優秀:SINR> 22 ~ 30 dB (64QAM/256QAM)
很好:SINR> 15 ~ 22 dB (64QAM)
普通:SINR> 10 ~ 15 dB (64QAM)
差的:SINR> 5 ~ 10 dB (16QAM)
極差:SINR< 5 dB (QPSK)</font>


RSRQ(Reference Signal Received Quality,參考訊號接收質量):主要衡量特定基站訊號的接收品質,指量測從屬基地台的訊號品質。RSRP反映有用的訊號強度,而RSRQ反映有用的訊號品質。RSRQ定義如下: RSRQ=N*RSRP/RSSI,其中,N是Resource Bblock(RB)的數量。RSRQ為功率除以功率,因此為一比例值,單位為dB。
優秀:RSRQ> -5 dB
很好:RSRQ> -9 ~ -5 dB
普通:RSRQ> -12 ~ -9 dB
差的:RSRQ< -12 dB</font>


-----------------------------------
LTE CQI and MCS

LTE手機與裝置(UE)會使用CQI(Channel Quality Indicator)回報基地台,來動態調整MCS(調變與編碼,Modulation and Coding Scheme),以降低傳輸錯誤率。
UE測量PRB(Physical Resource Block)的接收功率和干擾得到SINR值,在位元錯誤率(BLER)值不超過10%,將SINR測量值轉換成CQI。LTE基地台(eNodeB)會根據CQI值選擇最合適的MCS。CQI報告是由eNodeB主動發起,可以是定時或是不定時。
不同的CQI Index有不同的編碼率(Code Rate),詳細資料可搜尋LTE CQI Index & MCS Index。

===================================
剩下的想到再整理,或是看大家有什麼要補充的。
(全文內容如需擷取文章或轉載網站&部落格請告知作者同意,直接分享01文章則不限制)
(未經同意圖表與全文內容禁止任意抄寫修改重製,以及運用在其他商業性質部落客與網站)
2018-04-22 20:59 #1
4x4 MIMO 低頻段可以說不可能去投資. 乘載太低,UE放不下天線.

256QAM對訊號SN比要求比64QAM高不少,在訊號不佳區網速慘兮兮.

4x4,8x8,NxN天線體積大,通常會搭配Beam forming一起安裝.BTW天線大目標大抗爭也多.

簡單來說256QAM+4x4MIMO+beam forming就能把速度拉到LTE advance(4.5G),不過造價不斐.
Skype Me..HaHa....Should We Start?
專業文章!感謝版大實測!讓小弟知道未來購買U11+時搭配電信商的參考,話說台灣大沒有標下2600實在有些可惜...在我台北與桃園的兩個點收訊是三家之冠呢…
目前最有可能先開4G 2100的應該是台哥大
因為台星已提前繳回5MHz的2100,這區段是台哥大標到
來彌補台哥大沒標2600
2100很多機子都有支援

台哥大會不會先用這5MHz開2100...有可能
接下來等3G執照到期,可能開15MHz的4G,只保留最後5MHz開3G提供語音
中華已經公告,2100 頻段已經上線。
中華公告

根據查到的資料,文章最後一段提到,
台灣大哥大總經理鄭俊卿去年年底對媒體表示,預計2018年第四季才會展開2100MHz建設,預估資本支出高峰恐將落在2019年。是故,台灣之星提前繳回3G部分頻段是否可以讓台灣大哥大提前啟動3CA頻段使用,恐怕不會太樂觀就是。
文章
這是什麼APP
可以說一下名字嗎
謝謝
Delphi wrote:
4x4 MIMO 低頻段可以說不可能去投資. 乘載太低,UE放不下天線.
256QAM對訊號SN比要求比64QAM高不少,在訊號不佳區網速慘兮兮.
4x4,8x8,NxN天線體積大,通常會搭配Beam forming一起安裝.BTW天線大目標大抗爭也多.
簡單來說256QAM+4x4MIMO+beam forming就能把速度拉到LTE advance(4.5G),不過造價不斐.

Delphi蠻專業的,有說到重點,確實低頻乘載太低,投資比較不符成本。且低頻的頻率特性,波長較長影響天線體積大小,在行動裝置(UE)天線設計上都以高頻為主。
256QAM在中華那張右邊,就可以明顯看出來,SINR不夠好拿不到256QAM調變,因此只能用64QAM去跑。
現階段4x4天線確實基地台的天線會變更明顯,因為會多數組天線出來,基地台需要占用更多體積擺放天線。

grason00 wrote:
目前最有可能先開4G 2100的應該是台哥大
因為台星已提前繳回5MHz的2100,這區段是台哥大標到
來彌補台哥大沒標2600
2100很多機子都有支援
台哥大會不會先用這5MHz開2100...有可能
接下來等3G執照到期,可能開15MHz的4G,只保留最後5MHz開3G提供語音

我是覺得一開始4G至少會開到10MHz,這樣效果比較明顯,保留10MHz的3G應該就足夠目前用戶使用了。

bob0123 wrote:
中華已經公告,2100 頻段已經上線。
中華公告

根據查到的資料,文章最後一段提到,
台灣大哥大總經理鄭俊卿去年年底對媒體表示,預計2018年第四季才會展開2100MHz建設,預估資本支出高峰恐將落在2019年。是故,台灣之星提前繳回3G部分頻段是否可以讓台灣大哥大提前啟動3CA頻段使用,恐怕不會太樂觀就是。
文章

目前可能各家都多少有用少數基地台在做試驗,所以會看到少數網友有說看到B1(2100MHz)。
這幾天有去許多商圈鬧區地方實測,確實是沒看到中華B1(2100MHz)頻段的4G,因為我只拿手機只能做踩點取樣,如果是電信公司的話,他們都會用專業的Scanner去路測做大範圍掃頻,各家的結果很容易就知道什麼位置有佈。
亞太3G(CDMA)應該是因為系統和3大的(WCDMA)主流系統不一樣。LTE屬於WCDMA的演進,所以之前才要合作借用漫遊台灣大哥大的網路做CSFB to 3G語音。又積極建設2G,所以CDMA最後沒有太多人使用,才提早申請繳回NCC,又可以省下一些成本。
文章最後一段或許是資金和成本考量關係,靜觀其變吧。

df890197 wrote:
這是什麼APP
可以說一下名字嗎
謝謝

網路信號大師,很多篇文都有提到過。
這個app要root才能使用哦..?
想說來使用看看的說..
df890197 wrote:
這個app要root才能使用哦..?
想說來使用看看的說..

對,這個APP,一定要ROOT權限,才會有資料出來。非必要就別ROOT,或是手機未過保固也盡量不要。

沒ROOT的話,只能用文章前面提到的幾個APP,看少數的資訊。
感謝優質分享暨整理文!五分奉上!
趕快推,不然別人會以為我們看不懂~
限制級
您即將進入之討論頁 需滿18歲 方可瀏覽。
提醒:內容可能因過於寫實、驚悚而令人感到不舒服,是否繼續觀看?

根據「電腦網路內容分級處理辦法」修正條文第六條第三款規定,已於該限制級網頁,依台灣網站分級推廣基金會規定作標示。
評分
複製連結
請輸入您要前往的頁數(1 ~ 12)
