白天版:按此連到 Youtobe, 2009/11/07 新增夜間版(背光): 按此連到 Youtobe
一開始, 就來個線路大公開:

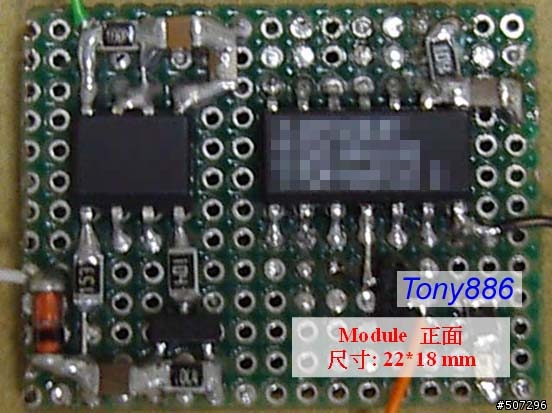

這是我第一個手工的樣品:

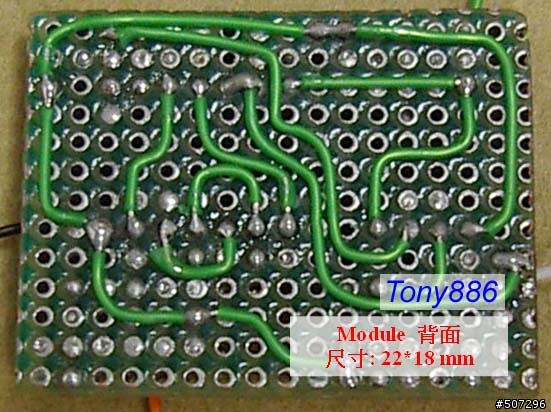

這是洗板後的成品:

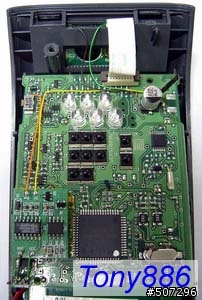

安裝的位置圖:

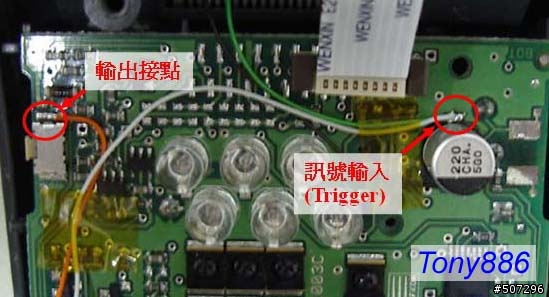

訊號接點:

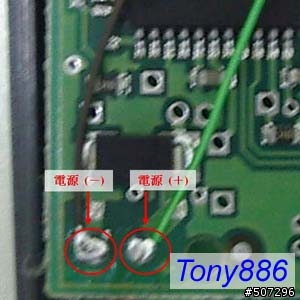

電源接點:

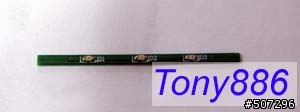

這樣就完成了, 另外我一併做了LED 背光模組, 接至 Trigger 訊號的那一顆大電容的正負兩端即可:
最後, 以下訊息是需要知道的:
1. 改機後就沒有保固了
2. 最好要加 LED 背光, 這樣晚上也看的到, 使用更方便
3. 因為這些 IC 及 LED 背光都會加大耗電量, 所以建議要用改用車用電源(不難改啦, 用市面上的 USB 車充, 換兩顆電阻就可以改成穩壓 9V, 再加個 9V 電池接頭就可以了), 要不然電池會用的比較兇哦 !!
==================================================================
2009/10/22
整理好的安裝說明如下, 有興趣 DIY 的人可以參考看看, 有需要的話再 PM 給我吧。
==================================================================
2009/11/10
補充發表 DIY 車充改裝說明, 請按此連結到這一篇文章
