大家好,小弟的愛車後視鏡原本沒有電動收折的功能,最近心血來潮,想改成有電折的,目前,鏡片的上下左右我想使用原本的線路就可以了,麻煩的是控制電動收折的兩條線該用什麼開關來控制,我從車頂室內燈拉了一正一負兩條電線來檢查[開]及[收]是如何作動的,測試結果,只要將正/負兩極交換即可達到[開]/[收]的功能,所以想請問一下,市面上有買 [正負交換的開關]嗎?謝謝!!

找一個 正負交換 的開關
文章關鍵字
你已經畫出來了啊!
只要買一個單刀雙投的開關就可以了,然後馬達的+、-兩極接到開關的中間接點。最好是兩段式的開關,以避免因為開關故障導致電瓶短路。
2/10 - 長腿秀英的生日! 9/22 - 舞后孝淵生日!
有三段式的開關能符合你的需求,但建議中間最好以繼電器導通喔
CALL ME ~阿明~ speedcat0630~by~yahoo
要雙刀雙投才行喔,還要有 OFF 檔位的,也就是 ON-OFF-ON
接法如下:
喵~~ 滑鼠不能當飯吃,但可以混飯吃
我就是拿畫的圖去電子材料行買,但老闆好像聽不懂,請問,這種開關有沒有標準的名稱呢?
"雙刀雙投三段式開關"

基本上底部會有6個接點,扳動開關有三處位置 on-off-on
網上網下都有點吃力.... 喵!! 喵!!
sryang wrote:
要雙刀雙投才行喔,還...(恕刪)


請問 Sryang 前輩...謝謝你的圖示說明,我試ok了...但有個疑問,如果照你的圖的接法.紅色的跳線,好像不用接也可以耶.請問,紅色的那條跳線是什麼作用呢?謝謝....

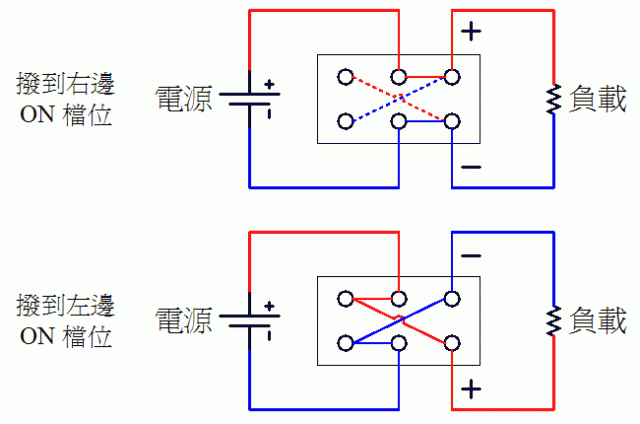

把圖畫更清楚一些:

撥到右邊ON檔位時,X 狀跳線沒有作用
撥到左邊ON檔位時,X 狀跳線作用,正負交換
喵~~ 滑鼠不能當飯吃,但可以混飯吃

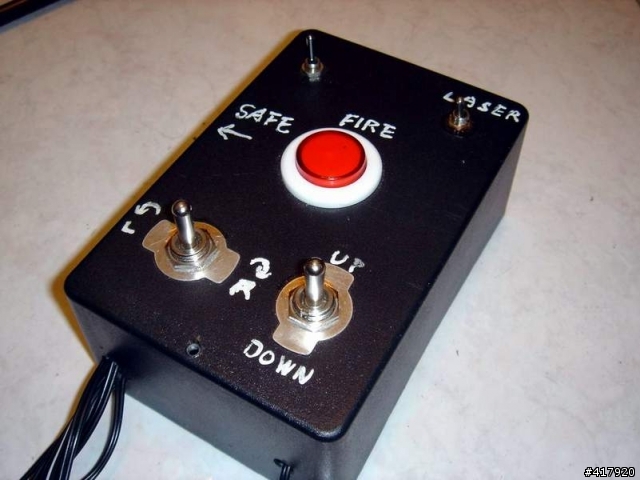

外觀就像這個差不多

這是我挖出來之前大學時做專題的其中一張照片(手邊現在沒有)
就是這個開關
而且有大的也有小的
而且他有很多種
有雙彈回,單彈回,雙固定
您要注意喔
根據您的需求必須要找雙彈回的
(桿子彈回時在中央)
然後下面有六隻腳的
找找看吧!
真是謝謝各位的意見,尤其是 sryang 前輩,謝謝你,我試出來了!!!
