kjarry456

147分

樓主

kjarry456

個人積分：147分

文章編號：712735

garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

安裝範例車型:喜美車型k8

garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

安裝完成圖

點煙器擴充及走線
...............走線方法是將車充線穿入儀表版下方後拉出(sorry!!施工時忘記拍這張)
garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

將所附外接天線鎖上磁鐵板後固定於車頂如圖

garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

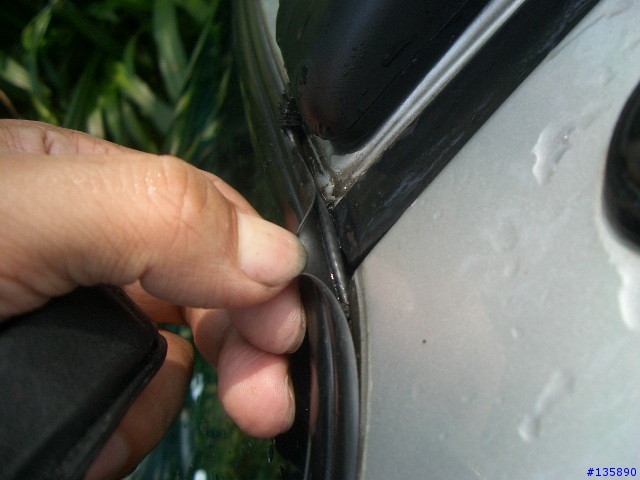

將擋風玻璃膠條輕輕扳開就可以將線藏入其中,並順勢將線延擋風玻璃佈線至引擎蓋處

garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

佈線完成

將線穿入繞過引擎蓋膠塊處...如圖

garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

引擎蓋檔火牆有一塊橡膠塞,將其打開並將線穿入

garmin c320車架/外接天線實車安裝範例(提供參考)....另外還有外接天線與未裝外接天線訊號比較

將線從上圖塞孔拉入車室內,然後將開關預留孔鑽一小孔,線頭由該小孔拉出即可

要用時可以將外接天線的接頭拉出,不用時推回去就好啦!!不影響美觀喔!!

2005-09-08 14:34 #1

文章關鍵字

小惡魔市集

kjarry456

147分

樓主

kjarry456

個人積分：147分

文章編號：712746

訊號測試
本車未裝前檔隔熱紙
第一次測試
固定地點,拍照時間間格20秒

未接外接天線

有外接天線訊號明顯增強

第二次測試拍照間隔30秒

未接外接天線

有外接天線訊號明顯增強

從以上兩次測試來看,雖然未貼前黨隔熱紙,可是有接外接天線的情況下訊號明顯增強!!
相信有貼前檔的會差更多...以上提供參考

DickLee

455分

3樓

DickLee

個人積分：455分

文章編號：713208

kjarry456大俠,
本以為您是GPS新手,
但是看了您的配線,應該是位高手~

只是不明白為何此文章會禁止加分~

kjarry456

147分

樓主

kjarry456

個人積分：147分

文章編號：713252

我也不知道!!
要問版主吧!!

DickLee wrote:
kjarry456大俠,
本以為您是GPS新手,
但是看了您的配線,應該是位高手~

只是不明白為何此文章會禁止加分~

jeffliang

13分

5樓

jeffliang

個人積分：13分

文章編號：713816

謝謝kjarry456詳細的分享，雖然外接天線後訊號明顯增強，可是個人覺得既然c320是一台標榜車用、容易卸裝的機器，應該在擋風玻璃不貼隔熱紙的狀況下，不必外接天線就能有穩定不錯的訊號，不知道kjarry456大大在市區街道行駛時，正常不外接天線的收訊品質如何？還有在日常重複的拆裝下，c320與車架接合處是否容易出現磨損？謝謝！
對了，看起來kjarry456大的測速器好像跟我的一樣是1699VG2吧？

kjarry456

147分

樓主

kjarry456

個人積分：147分

文章編號：713872

一般市區街道(沒有高樓大廈或旁邊有高架)訊號可以接受,有高樓或者旁邊有高架橋
訊號不理想..有時會斷訊.......所以外接天線在山區或大都市等地是有一定比例的重要性的
可是拆拆裝裝的確麻煩..而且怕把接頭拆壞.......我的做法是..去深山或進入大都市時才裝上
外接天線...其他時候就不接了.......這也是我把天線作成可以縮回去的主要原因

背你猜對了是 1699VG2...講到這台他可真耐用
我買了6年以上了都是放在那個位置風吹日曬(我車都停路邊)
到現在還不曾壞調過......真是有夠勇
希望C320也能一樣勇喔....哈哈

jeffliang wrote:
謝謝kjarry456詳細的分享，雖然外接天線後訊號明顯增強，可是個人覺得既然c320是一台標榜車用、容易卸裝的機器，應該在擋風玻璃不貼隔熱紙的狀況下，不必外接天線就能有穩定不錯的訊號，不知道kjarry456大大在市區街道行駛時，正常不外接天線的收訊品質如何？還有在日常重複的拆裝下，c320與車架接合處是否容易出現磨損？謝謝！
對了，看起來kjarry456大的測速器好像跟我的一樣是1699VG2吧？
