1480 video-in 影像輸入線 DIY改裝

近期買了台1480,也有需要用到它的影像輸入,
但是原廠的線太貴了,一般市面上也不好找到剛好的線。
剛好在站上看到有人PO的影像輸入線訊號的對應圖,
就想自已DIY就好了。

準備材料

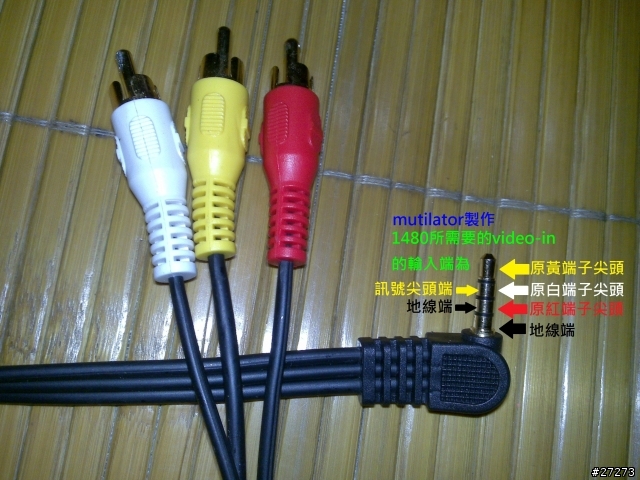

這是一般五金百貨買的4極AV端子(ps 買的線不一定都會相同,如果能用三用電表測一下最好~)

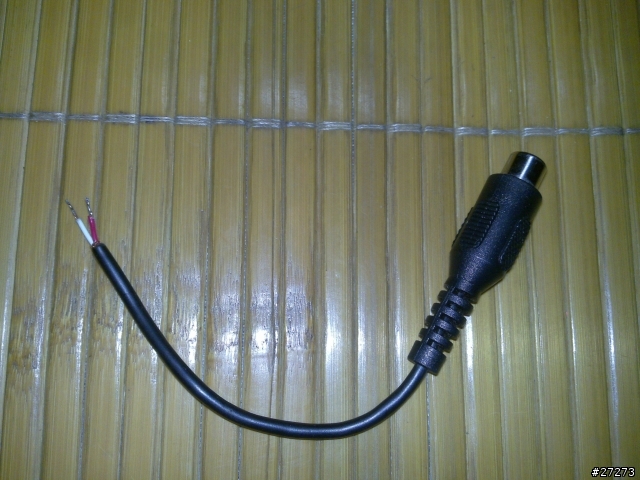

這是以前顯示卡留的S端子轉AV母頭(已剪下)

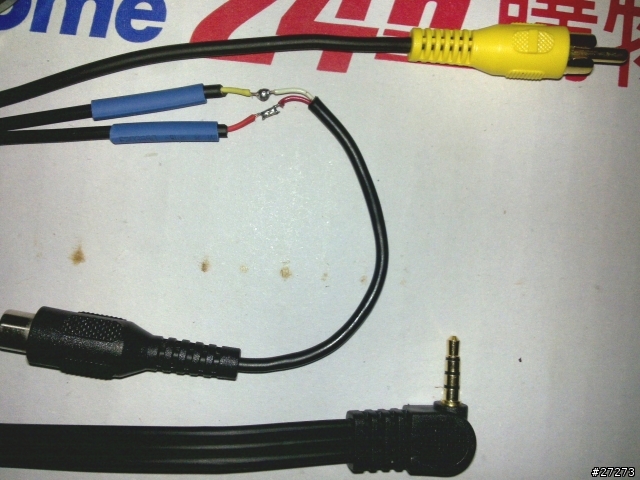

將之連接一起

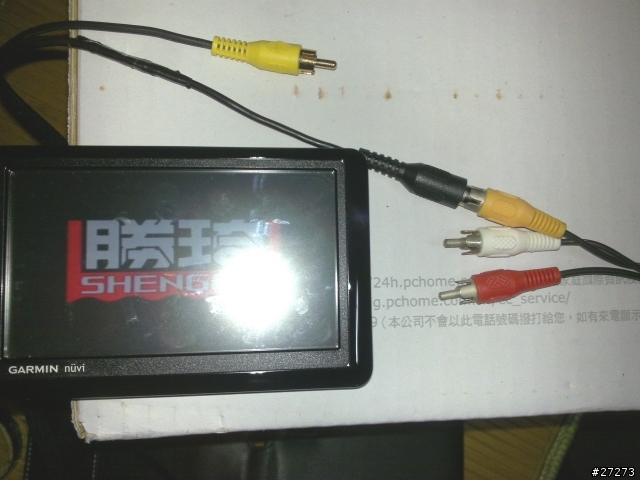

測試能否使用!

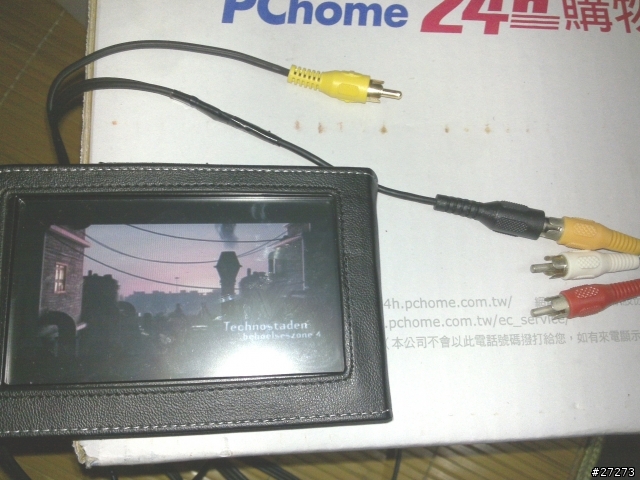

大功告成,這樣就約省了一半的價錢了!!
水哦~

版大的文章~~小弟收藏起來啦

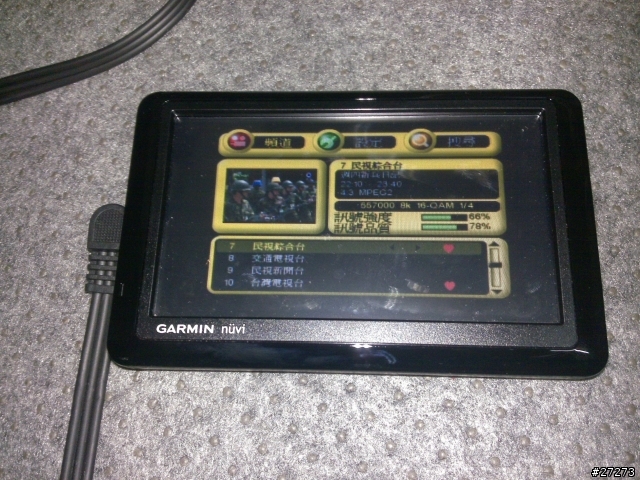

為什麼版大的電視選台畫面那麼特別

偷藏撇步哦


============================================

小弟回文回太快~~~一時眼拙沒看清楚~~~抱歉啦

請問樓主1下 行車紀錄器 如果輸出 是VIDEO OUT的話也是這樣接嗎

感謝
楓笙水綺 wrote:
請問版主

如果我買...(恕刪)

接法差不多,如要詳細安裝倒車攝影機,請參考WooBigBear發表的 DIY 1480 倒車鏡頭
那篇~

為了愛與和平 wrote:

請問樓主1下 行車...(恕刪)

行車紀錄器應該有附VIDEO OUT 的AV公頭吧,如果將它連接我做的那連接線也是可以用的 ,我試過連接我車用音響輸出影像至1480是OK的~
