Garmin 1480 AV 線 DIY NEW

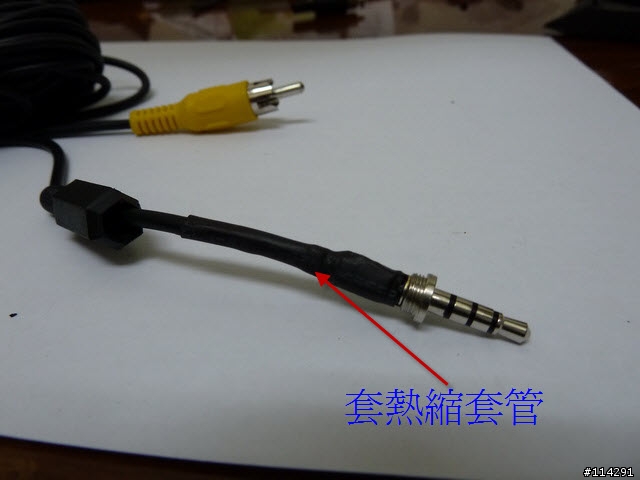

材料: 熱縮套 *1 NT$15
3.5mm 四極頭 * 1 NT$25
光華電子材料行

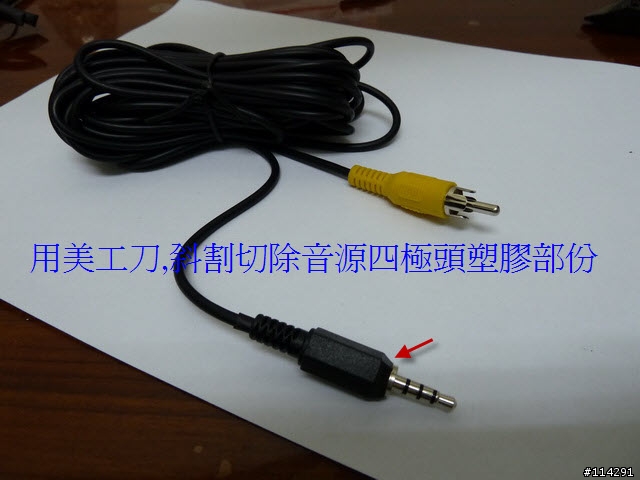

倒車鏡頭:網拍買 Tiida NT$1680
(有附一條 AV 線 6公尺) 剛好拿來改

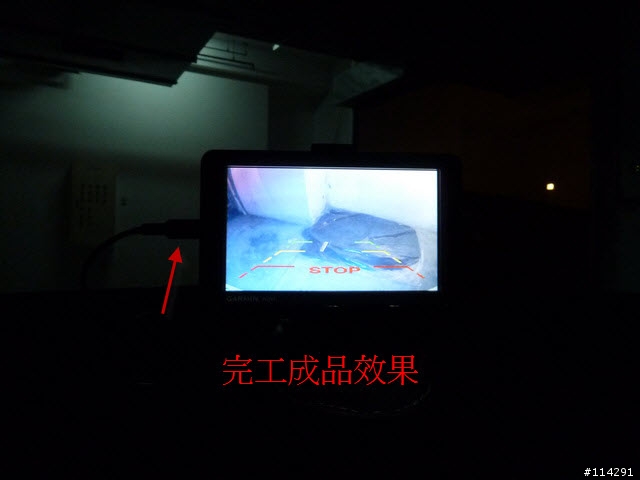

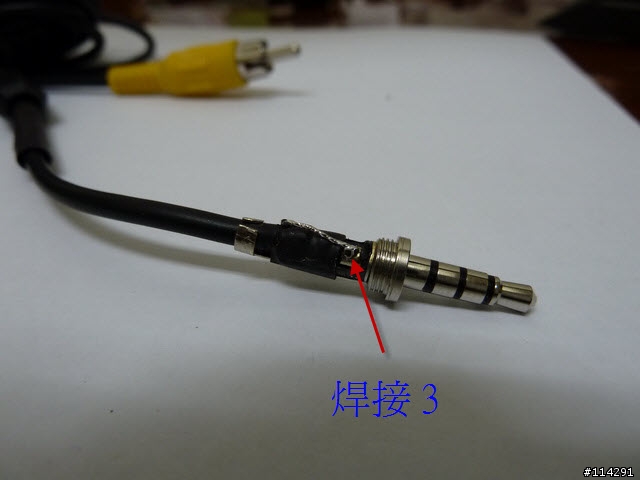

如下圖~內容

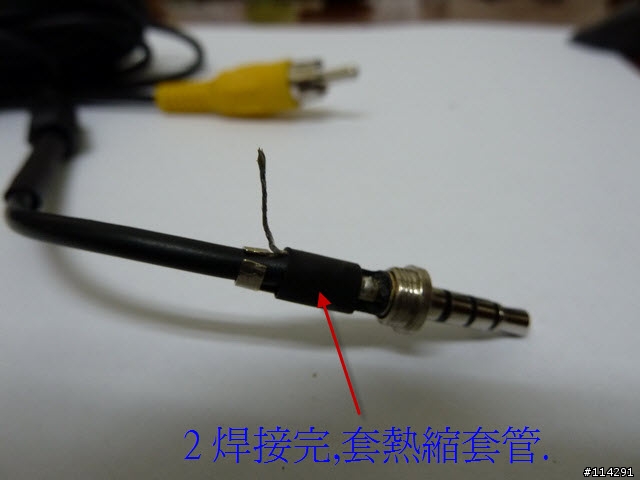

Garmin 1480 AV 線 DIY NEW

Garmin 1480 AV 線 DIY NEW

Garmin 1480 AV 線 DIY NEW

Garmin 1480 AV 線 DIY NEW

Garmin 1480 AV 線 DIY NEW

Garmin 1480 AV 線 DIY NEW

Garmin 1480 AV 線 DIY NEW

注意:
1.Garmin 1480主機,要接外部電源(Garmin 車充)
2.倒車鏡頭電源,我是接在倒車燈上的電源,所以打倒車檔就會有畫面

2011-03-20 1:17 #1

文章關鍵字

1480 Garmin GARMIN Garmin GARMIN

小惡魔市集

abule

33分

2樓

個人積分：33分

文章編號：26624518

好專業喔 ! 距離虛線是直接畫在鏡頭上的嗎,鏡頭變形現象也沒看見,請問鏡頭在哪買的 ?
本身1480使用者,看了幾篇倒車螢幕文章(無距離線,廣角鏡變形明顯)也就沒有加裝意願
,看到這篇文章真的好想去加裝

sunnydj

0分

樓主

個人積分：0分

文章編號：26628414

距離虛線是直接畫在鏡頭上,我的是直接接到牌照上.
倒車攝影機夜視彩色防水廣角防塵 MT9V899顯像晶片
雅虎拍賣搜尋德點xxx , 有沒有你車型號你可能要問問看.

s69112

71分

4樓

個人積分：71分

文章編號：26632174

以前也是為了攝影鏡頭買了四極的AV線
不過不能用,也不知道怎麼改
今天看了大大的圖,淺顯易懂
知道問題出在哪裡了

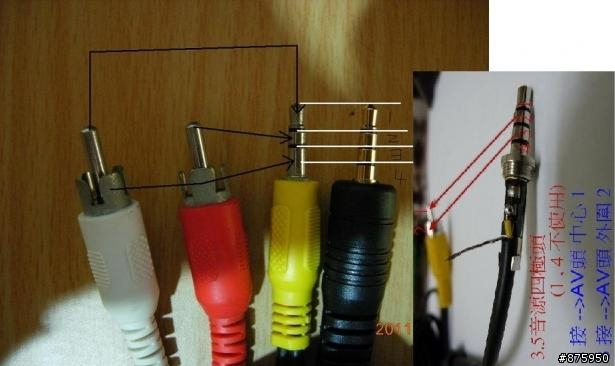

結果拿出3極AV線比對看看

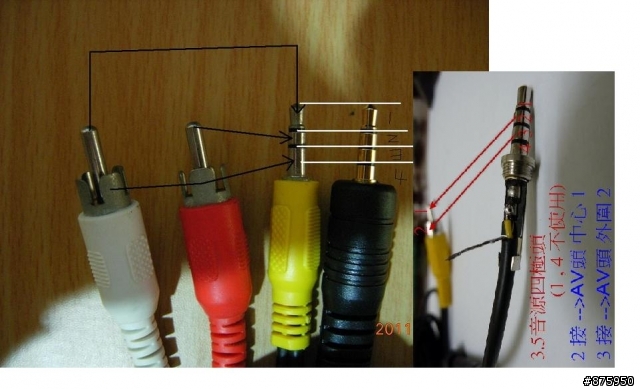

再對照大大的圖1
不好意思,借您的圖一用
其實3極的線就可以用了吧
使用紅色頭就可以了,白色頭直接剪掉

RMFISH2

89分

5樓

個人積分：89分

文章編號：26703713

今天去買了3個四極頭
回來自己DIY

外圍的銅線太細一直斷掉虧我還特地去買比較粗的影像線...
沒想到竟然是只是塑膠外皮包的比較厚...
裡面的銅線還是細到不行...

光剝線就搞了快兩小時...

手指不靈活
好小好難焊...
燒壞3個四極頭... orz

orz

弄了快3小時
還是失敗了

我決定放棄了...

bochin

106分

6樓

個人積分：106分

文章編號：26720706

在此跟大家分享我昨天發現的另一個方法
而且接頭很穩~保證不鬆脫

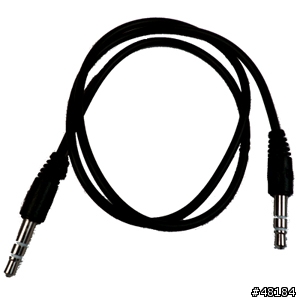

大家只要把一般的 3.5mm 線材
用剪刀狠心的剪斷

然後再把一般的AV 端子線
一樣剪斷

然後呢，只要把 3.5mm 跟 AV 端子線的銅線捆在一起即可
最後在用電火布(膠帶)捆住即可，或者用熱縮套管封起來
這樣就大功告成了~~!!

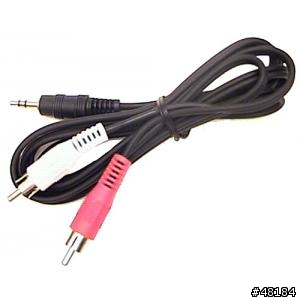

各位如果不放心的話，你可以先買一條如下的線材試試看就知道了
試著把紅色的的AV端子接到你家的DVD放影機(紅色的接頭是插到DVD的黃色影像輸出孔)
然後GARMIN 1480 接上電源(或把畫面切到電視)
然後把 3.5mm的接頭接上去1480
等個幾秒偵測訊號.
是不是畫面就出來嚕

.

DIY自製投影機 http://www.mobile01.com/topicdetail.php?f=168&t=118802&last=1750366

s69112

71分

7樓

個人積分：71分

文章編號：26733859

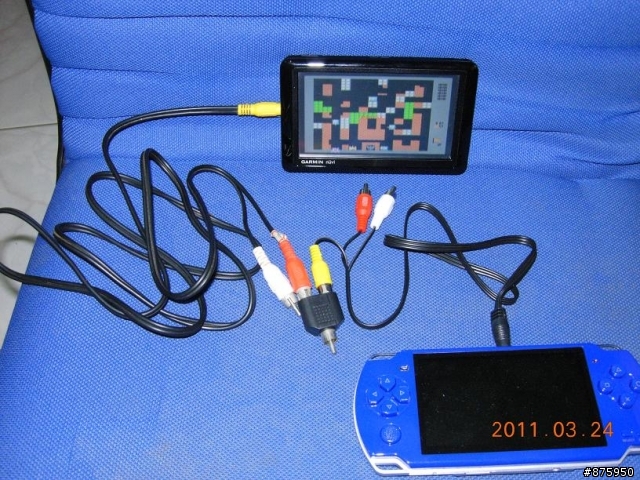

測試成功,完全不用修線
輕易即可便宜購得
3極頭的線即可

由P5P輸出影像訊號,再輸入1480

RMFISH2

89分

8樓

個人積分：89分

文章編號：26737529

s69112 wrote:
測試成功,完全不用修線
輕易即可便宜購得
3極頭的線即可
由P5P輸出影像訊號,再輸入1480

感謝大大提供方法

我的ADR36終於可以正常的在1480上面顯示影像了
真是感恩啊 100分

100分

0分

9樓

個人積分：0分

文章編號：26890649

看起來好像不難~~

請問一下大大...Garmin 1480接倒車鏡頭畫面, 是車子打R檔就會自動切畫面出來嗎...還是要手動去切換頻道....謝謝

3592分

10樓

個人積分：3592分

文章編號：26892662

我也想知道是否要切到電視才能用

BTW~~可以外接MP4嗎??

Endless sorrow wrote:
看起來好像不難~~請...(恕刪)
