[修理] TOMTOM XL TRAFFIC / 330S 觸控板篇

大家好! 先前應允大家一旦我修好我的330S 就會向大家回報狀況.
沒看過我的拆解篇但有興趣者可參考: [拆解] TOMTOM XL TRAFFIC / 330S 分解.

首先, 前情摘要:
1. TOMTOM 330S / XLT 觸控板破裂
2. 原廠不保固
3. LCD料號很特殊, 到處找不到 (Sharp LQ043T3DW01)

解決方案: 試圖自行更換觸控板

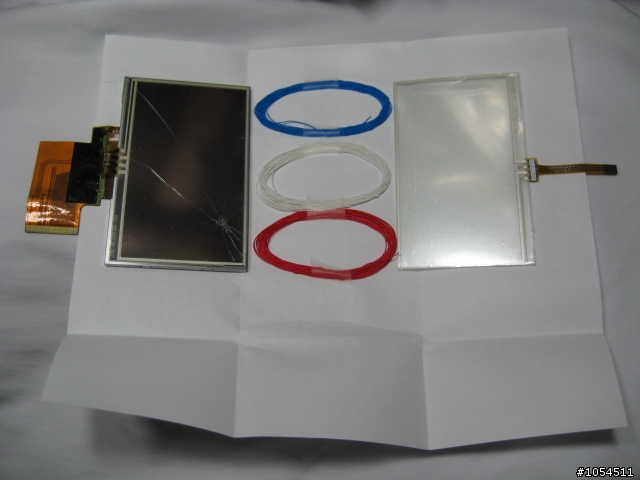

需要物品:
1.觸控板破裂TOMTOM機
2.新的同規格大小觸控板 (今天的範例是不知名廠4.3英吋觸控板)
3.銀絲線 (照片中的藍白紅線)
4.美工刀
5.銲槍及銲錫
6.電器膠帶
7.高壓氣瓶




先前已解說過拆解步驟, 不再重述, 需要看的 點這裡.

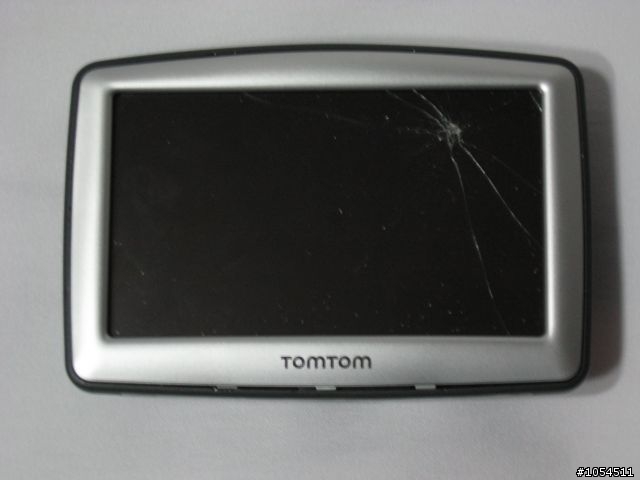

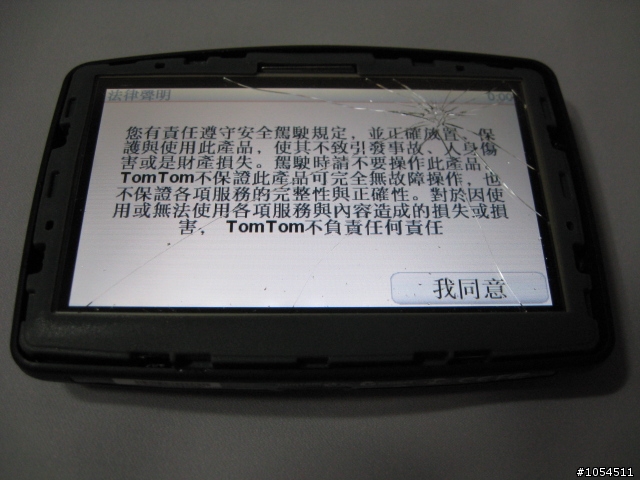

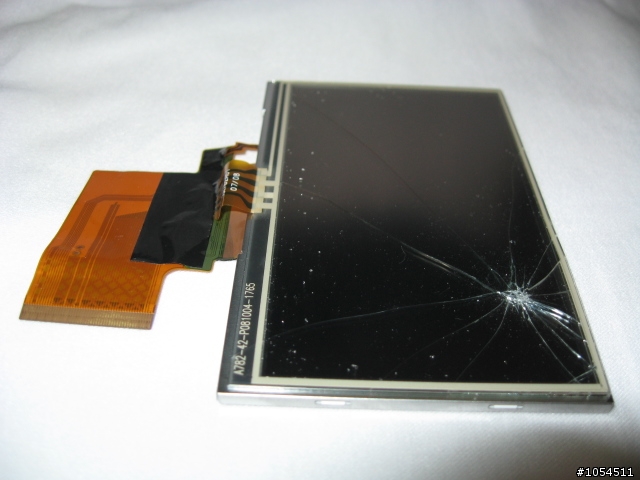

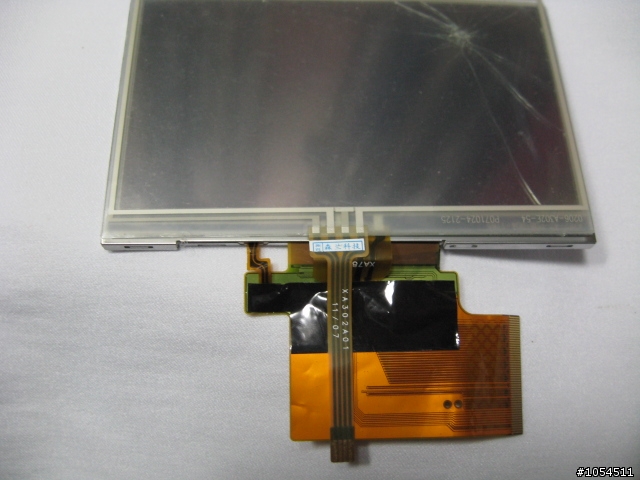

損壞程度:



動手啦!!!

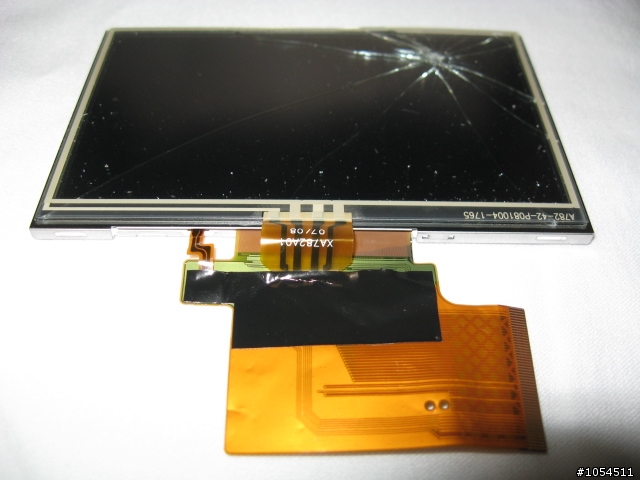

1.將破損的原觸控板及LCD放在不會刮鏡片的布料平面上

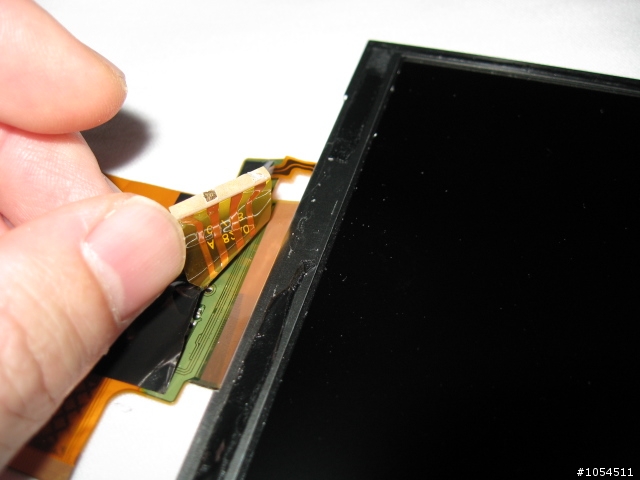

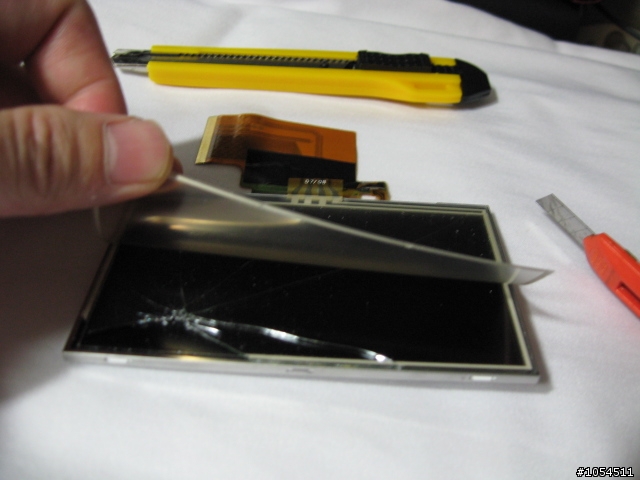

2.小心的將觸控板的塑膠層和玻璃層分開, 需要的話, 借美工刀的力. 沿著四週將塑膠層掀開, 然後小心的將它剝落. 別傷了PFC線的接點.

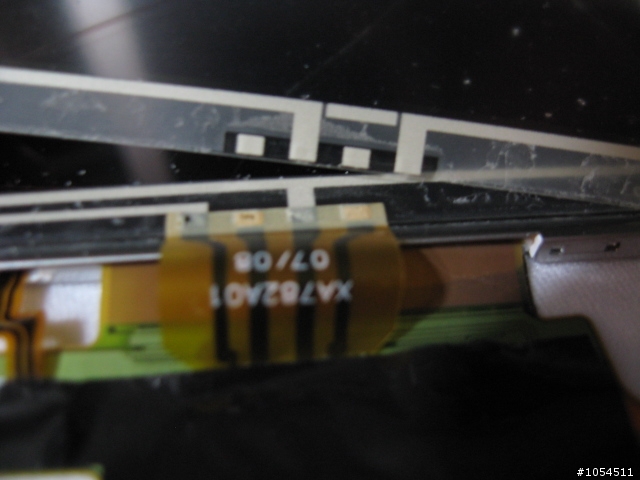

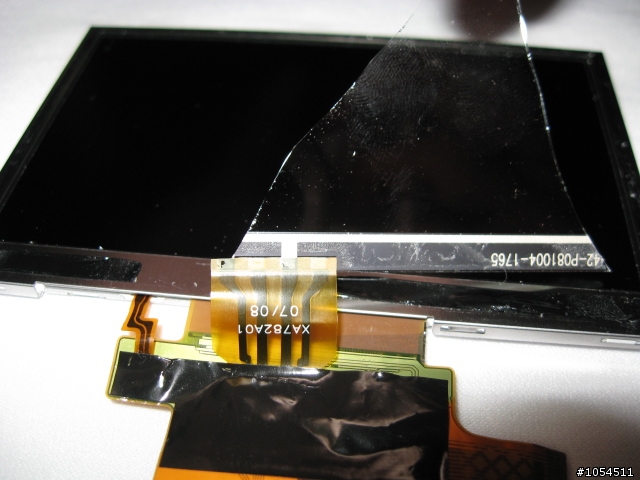

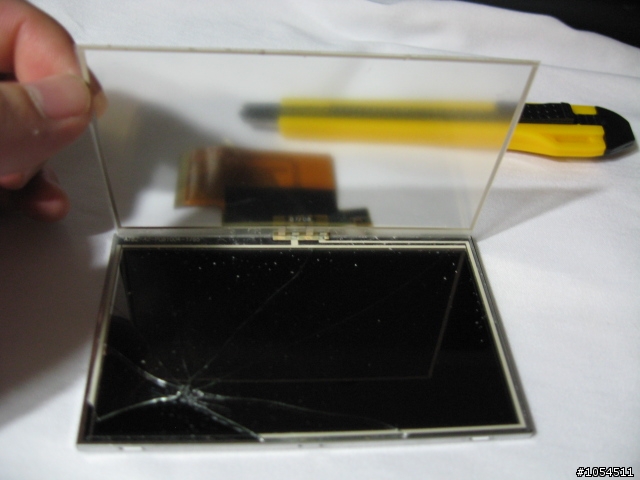

3.然後開始將玻璃層和LCD分開, 我用美工刀助力. 一樣延著四週慢慢來, 到最後要將玻璃層和LCD分開時請特別小心因為你得保留原接觸點.

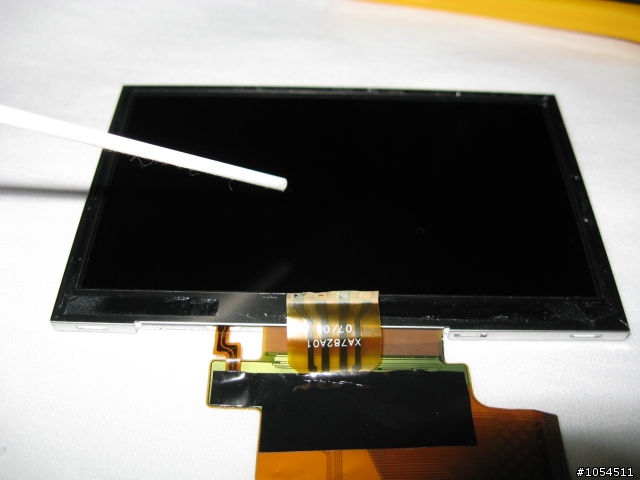

4.用高壓氣瓶把碎小的玻璃片吹掉

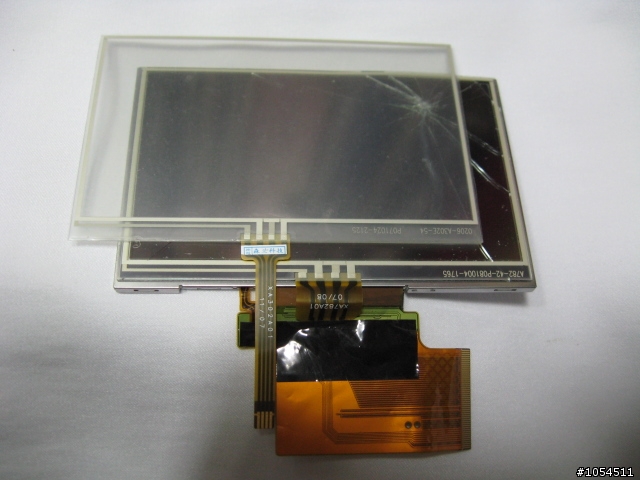

5.將新的觸控板放到LCD鏡面上並小心微調, 儘可能讓他們依附的剛剛好.

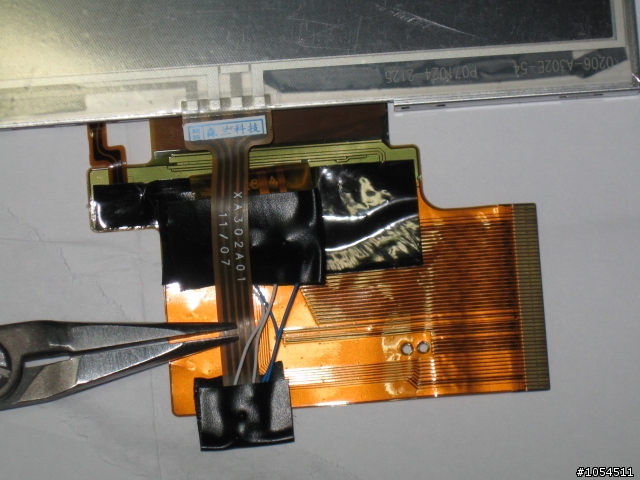

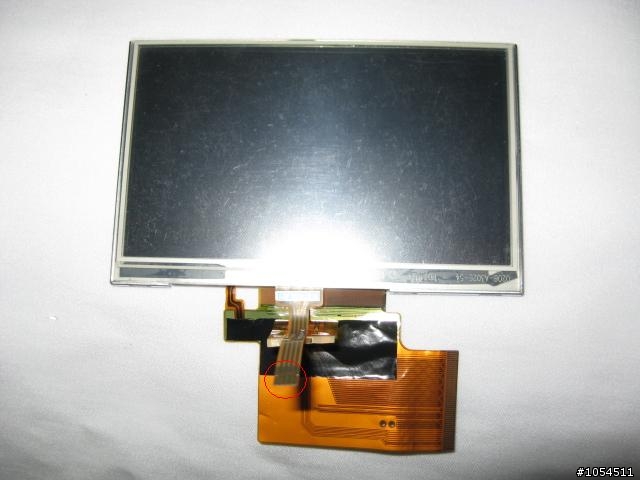

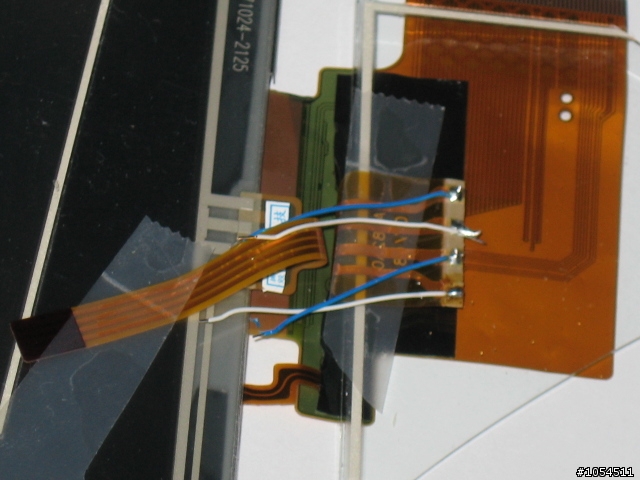

6.剪下4小段銀絲線(我用白線及藍線來幫我區分單數及雙數線). 依序從原PFC接點焊接到新觸控板的金手指上 (照片紅圈圈處)

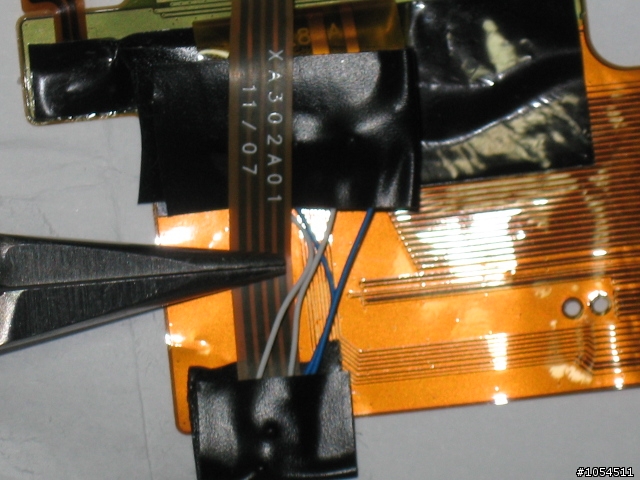

7.然後用電器膠帶將所有焊接點絕緣起來



接下來就是組裝及驗收成果了!

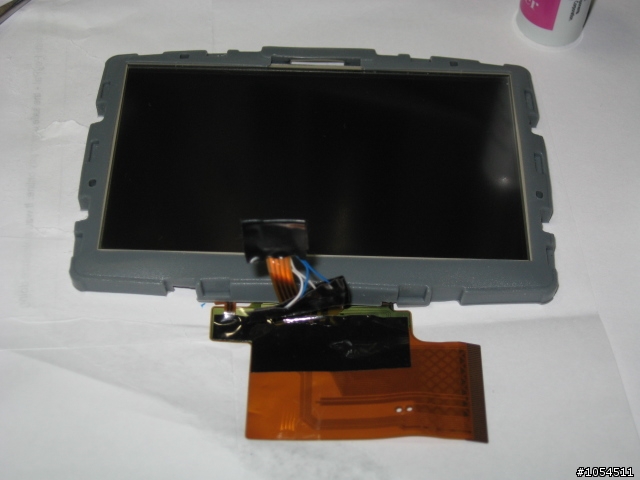

將原先拆下的LCD塑膠護膜套上


將PFC線接回主機板並置回機座

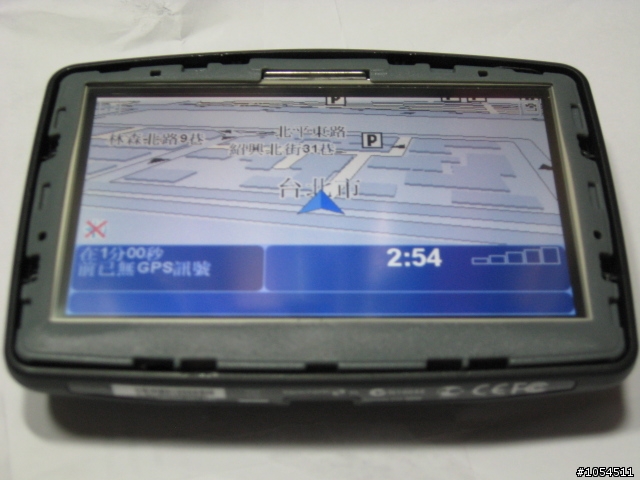

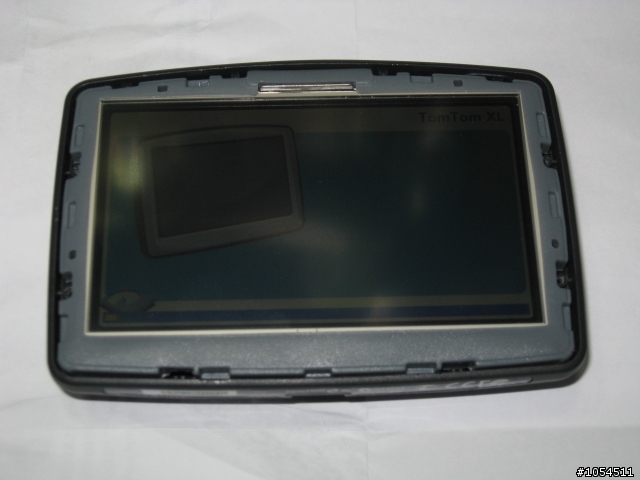

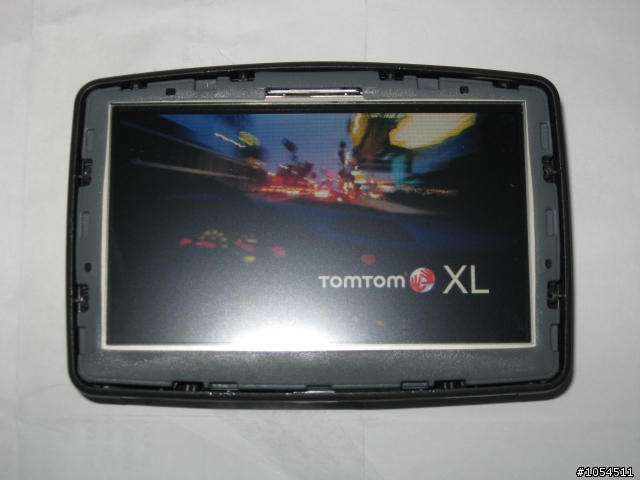

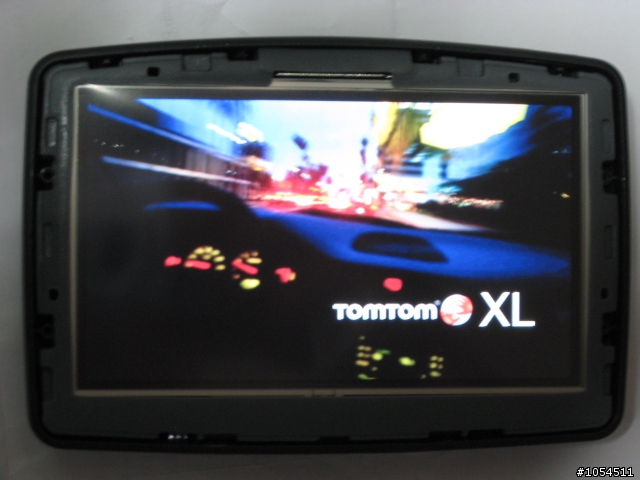

開啟電源看是否通電. 哈哈! 亮了!

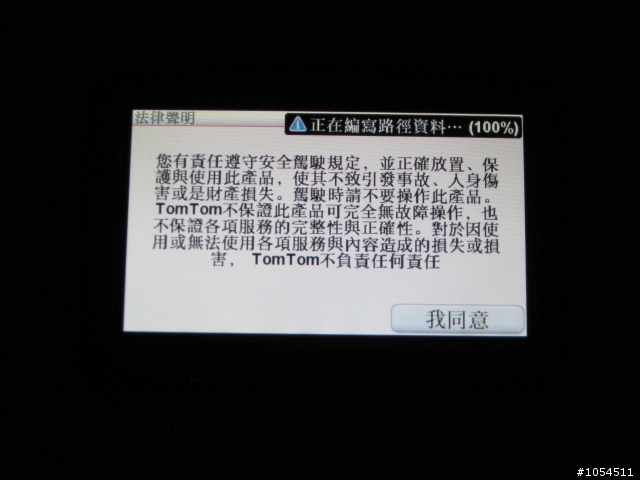

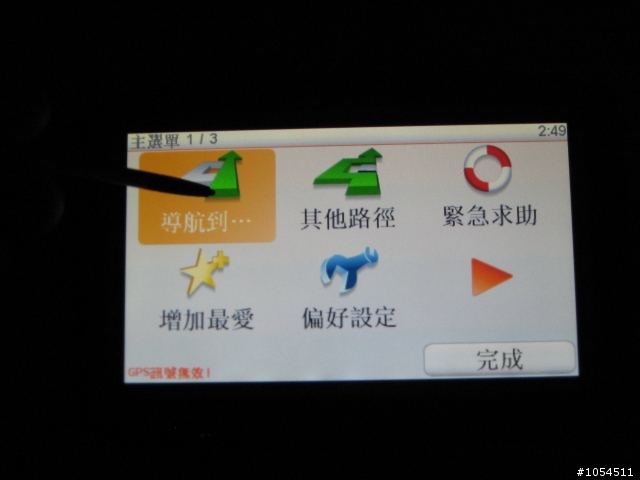

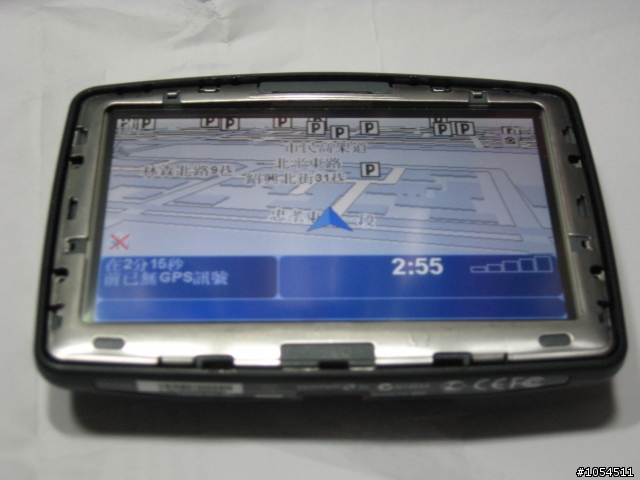

修理前是卡在這裡動不了的, 現在呢?...........

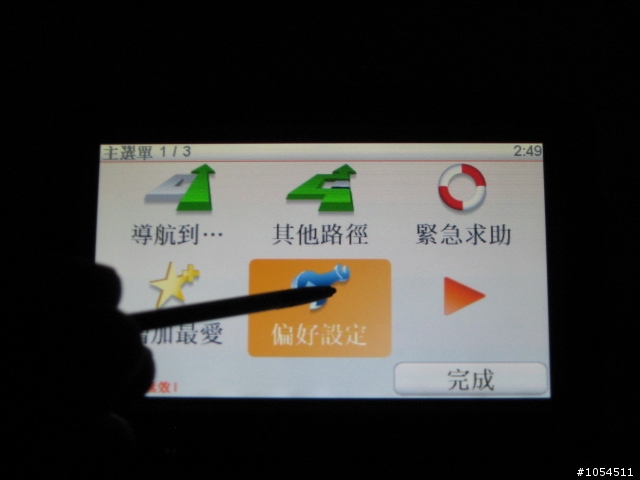

過關了!!!!

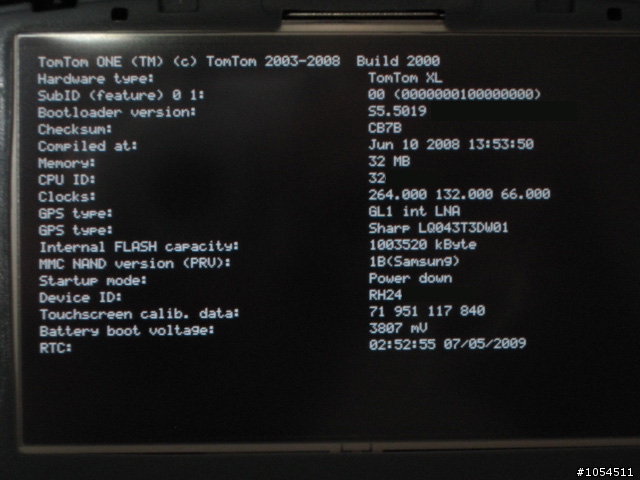

要證明我沒有偷換料件, 這就是原本的Sharp LCD


好了, 可以開始收工了. 把之前的金屬固定片放回去並鎖上4顆螺絲釘.

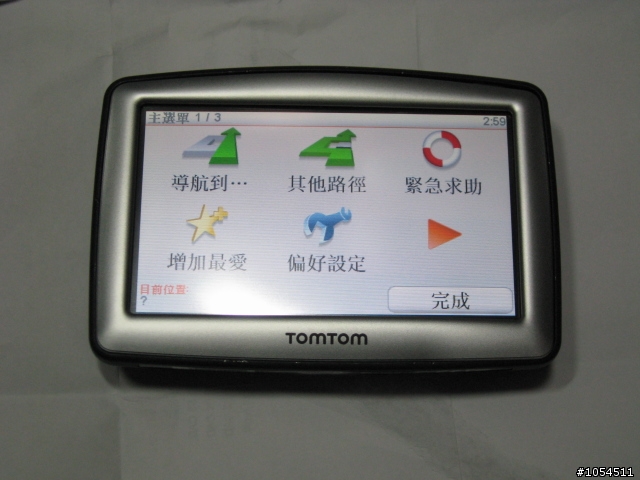

最後套上面板


完成! 收工!
