[分享]另類的EPC內建"藍芽+隨身碟+HUB"


其實!! 這構想是板上 mastergyp 的構想 我覺得不錯,所以就來自己試看看

mastergyp文章 在這 http://www.mobile01.com/topicdetail.php?f=233&t=419542&p=5#

相信大家也知道我是要把這些東西全部塞到滑鼠裡....

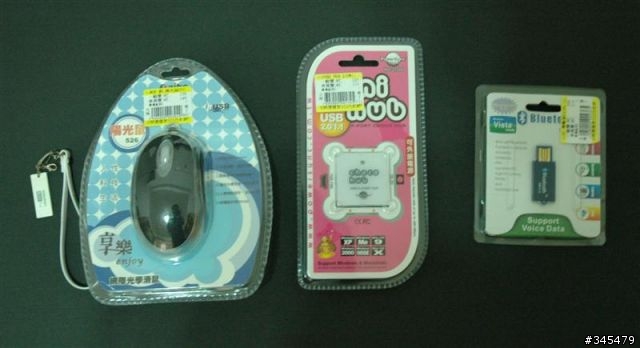

廢話不多說 先來看材料
[分享]另類的EPC內建"藍芽+隨身碟+HUB"

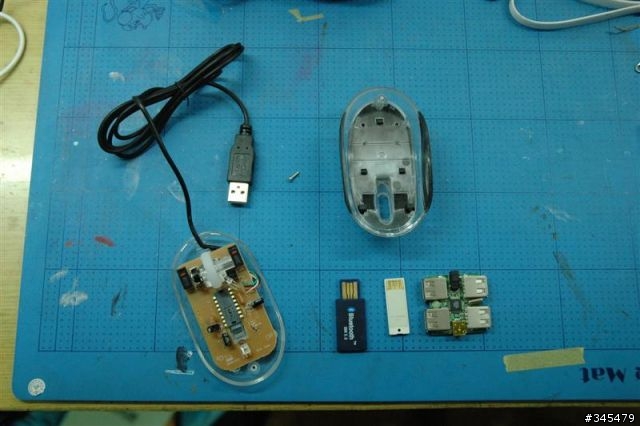

把外殼脫光光 隨身碟跟藍芽都夠小了 不用脫
[分享]另類的EPC內建"藍芽+隨身碟+HUB"

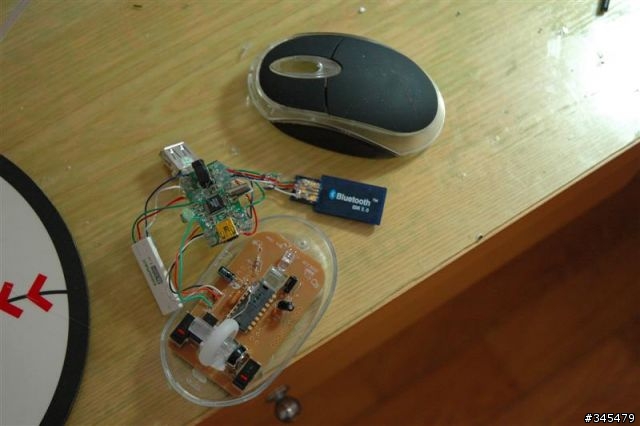

經過一番努力跟煎熬,把HUB的線連到各個設備上
(其中過程..因為短路 燒了我一個隨身碟 ><" 不知道有沒有保固)
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;


USB HUB 有4個PORT 一個連滑鼠,一個藍芽接收器,一個隨身碟,另外一個我把它
開洞,可以在外插一個USB裝置。 哈哈!! 這樣就沒有浪費了
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

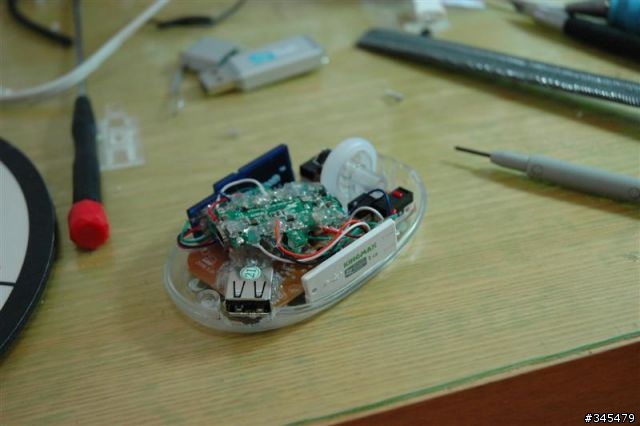

打開裡面是這樣
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

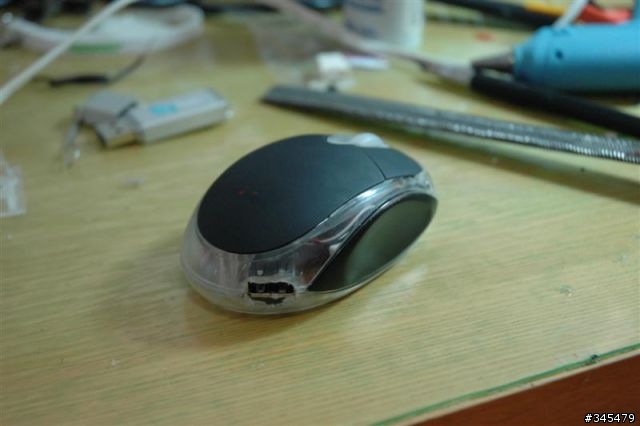

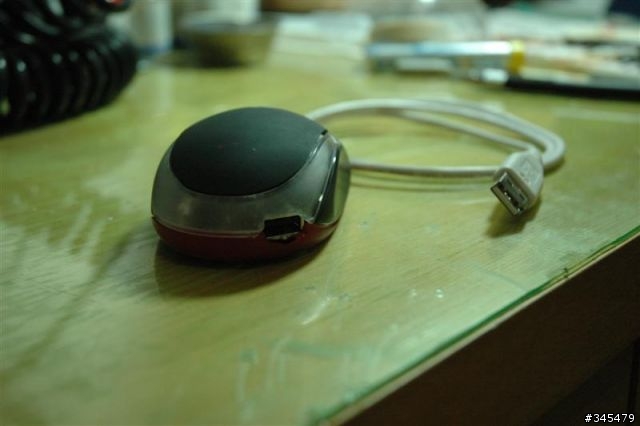

屁股長這樣
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

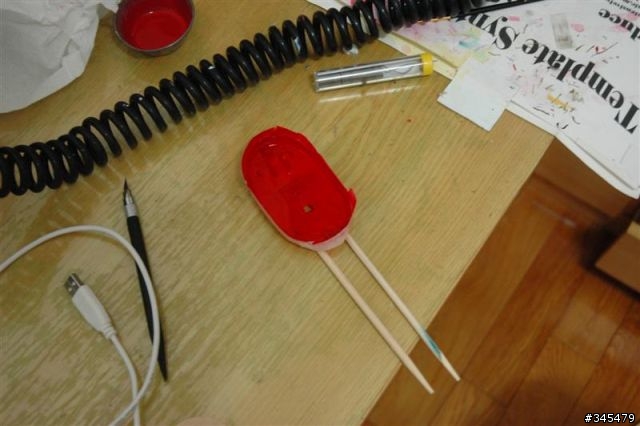

然後來美化一下
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

再度合體
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

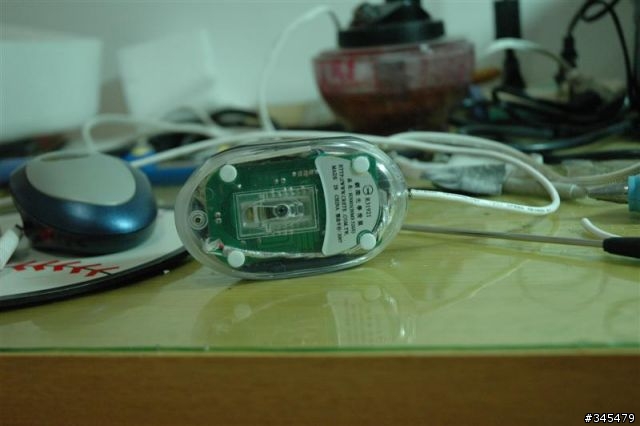

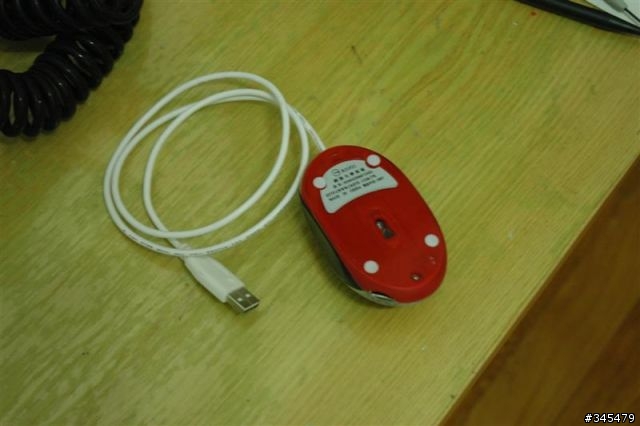

美化後的屁屁
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

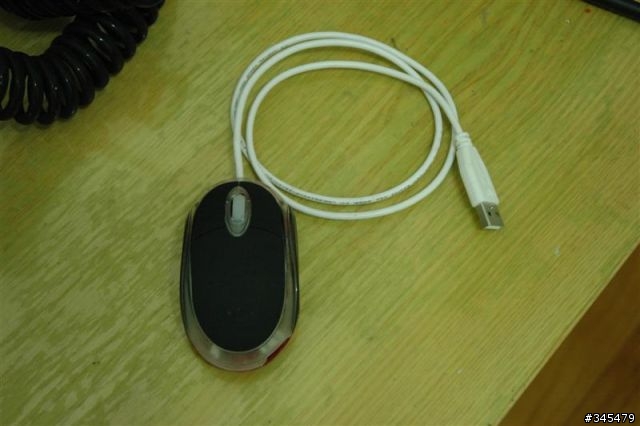

正面照
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

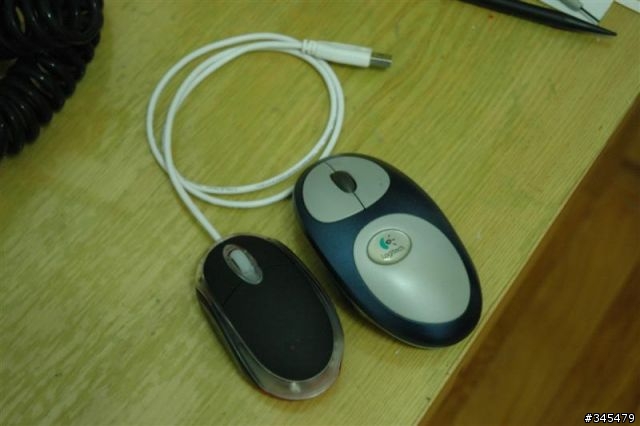

與大傢伙合照 (羅技好久以前的無線鼠)
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

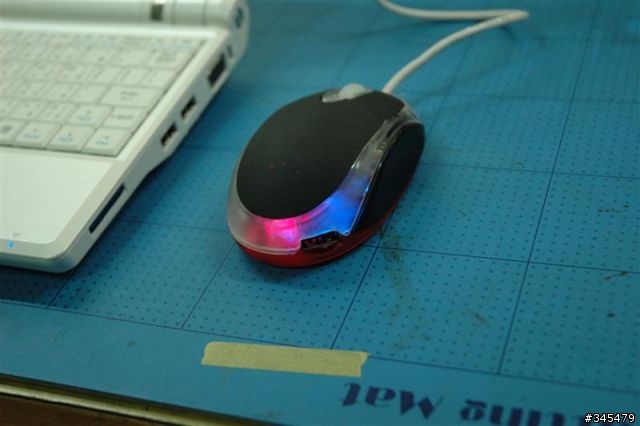

接上EPC 有HUB的藍光 滑鼠的紅光
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

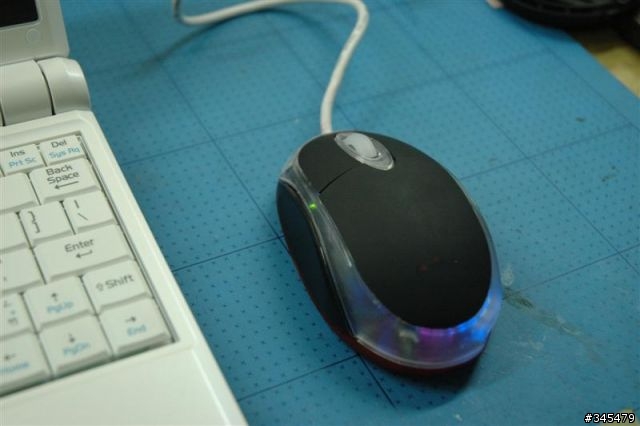

有看到嗎?? 小小的綠色光芒, 那是藍芽接受器
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

EPC的畫面...
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

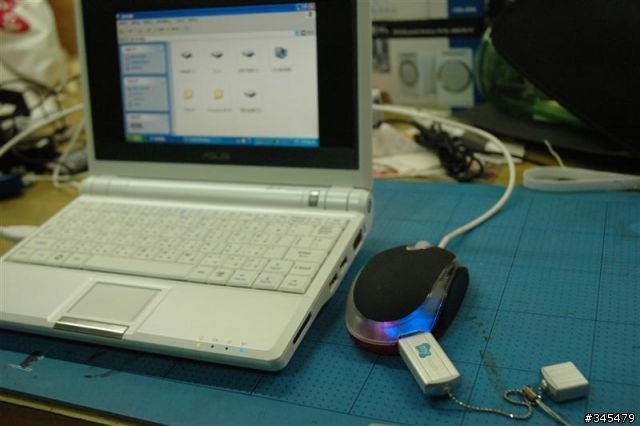

滑鼠屁屁的外接USB 再插一個隨身碟
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

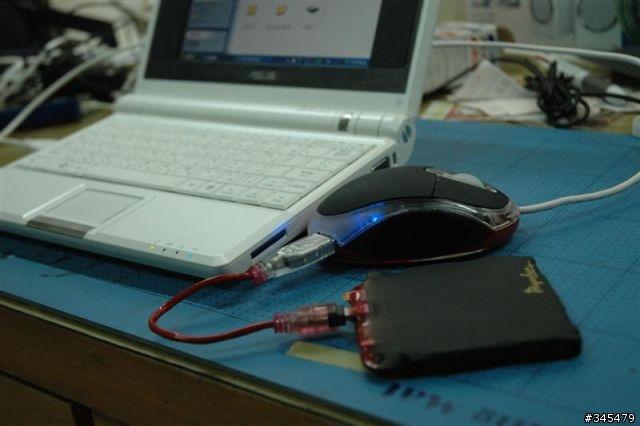

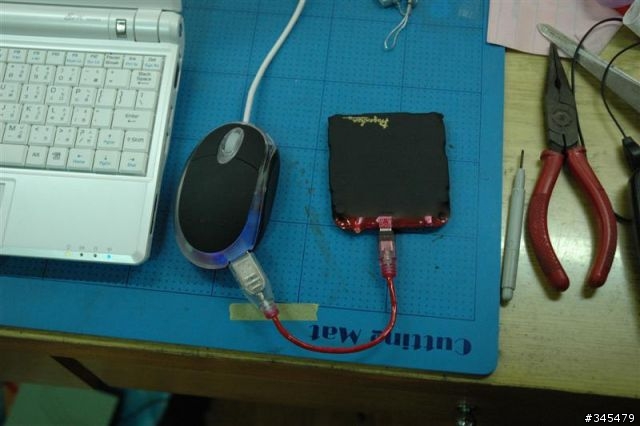

再來插上1.8吋 超小的 自製隨身碟 (20G)
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

在一張合照
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

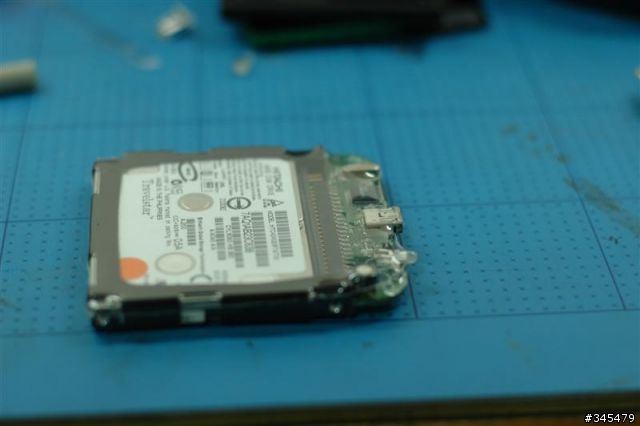

下面補充 1.8吋 超小的 自製隨身碟 (20G)

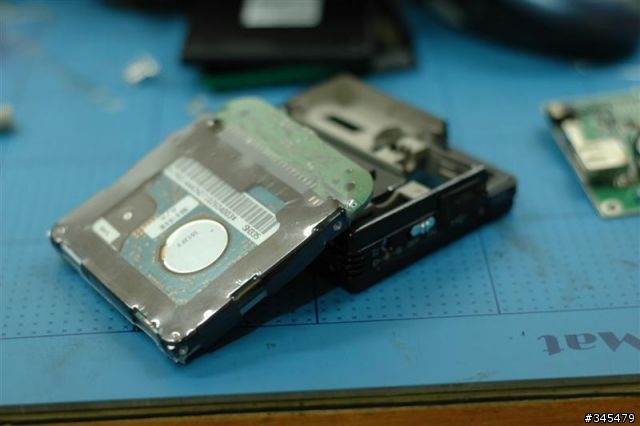

先拿2.5吋隨身硬碟的外接電路板 , 然後殼都不用了 直接上熱縮膜
正面照
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

背面照
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

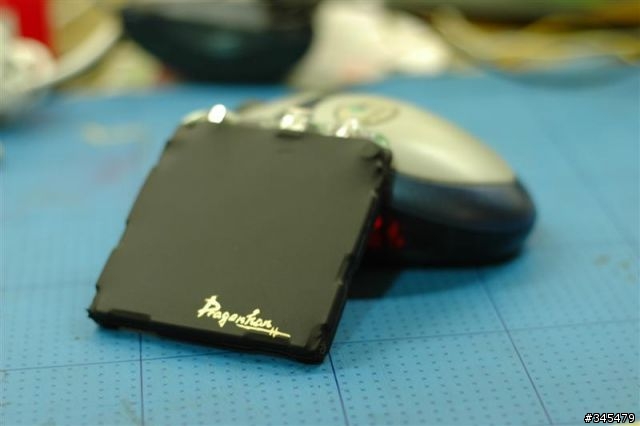

上個顏色
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;

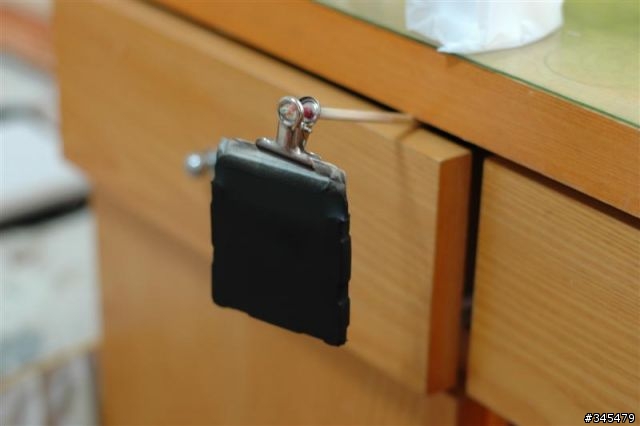

完成!!
[分享]另類的EPC內建&quot;藍芽+隨身碟+HUB&quot;


哈~~ 真是另類的改造 ~~ 有創意的
哈哈哈...大家的改裝越來越KUSO了...

用有線滑鼠改裝真是有趣...唯一的問題就是,只能在固定地點使用,這是缺憾...
discoby wrote:
哈哈哈...大家的改...(恕刪)



不懂discoby大大的意思耶,固定地點使用?
他雖然是有線滑鼠,但還是可以跟著EPC一起跑來跑企吧@@?


另外給dragonhan大大:

因為小的學藝不精,無法順利改造,請問大大可以幫忙改造嗎?
除了材料費之外,工本費部分也會一並計算,請您看到回一下,謝謝囉^^
對我來說這是一編很好的文章,因為我不懂焊接,所以之前的神大所做的(拆開EEE PC來改裝)我不會去試,但這編就告訴我要DIY也可以很有樂趣,反正消費也不高。

我想如果我擔心的話,可以先不加USB碟,只試試藍牙,沒問題再加....

過兩天就去買焊接工具,有大大可教要買甚麼,要怎麼焊接嗎,我對電子可是一曉不通的,只觀察到所有大大都用四條線。請各大大賜教!
隨身裝備越來越多,真敗家!
真是讓人嘆為觀止~~

mastergyp大大的創意 + dragonhan樓主的巧手,太厲害了

本來一般人看了那張圖只會覺得是個不可思議的東西

但是現在成真了

太帥了,我說真的!!!!

我看到滑鼠屁股露出來那個外接的USB port我真的笑出來了

好妙!!!

PS:塗成紅色好像沒比較好看XDD
trex_gaming wrote:
對我來說這是一編很好...(恕刪)


過兩天就去買焊接工具,有大大可教要買甚麼,要怎麼焊接嗎,我對電子可是一曉不通的,只觀察到所有大大都用四條線。請各大大賜教!

工具:

30~40W烙鐵
銲錫條
助焊劑
吸錫器
斜口鉗(剪刀) 剝線用
膠帶或可以絕緣的材料


~~以上如公司/學校有就借來用用就好囉~~

電線最減癲的方式就是找一條USB CABLE 剪來用

能找會焊的幫忙可提高成功率
TO trex_gaming

在拆usb hub 的usb接頭時要注意配線位置,然後再依造相同的位置來連線到你所要接的裝置。

至於銲接,應該最普空的焊槍就可以了..買條焊錫+錫油 應該就可以完工了。

一些零件就去電子零件專賣店應該都有賣....(好像沒在賣 MINI USB 公頭?? 台南找不到)

至於四條線..可以去查看USB的配置,5V + - G 共四個接點



TO dwqdqd

這幾天在使用,發現這滑鼠除了這樣平常使用,必要時還可以利用屁股的USB孔.......

來當延長線用

另外紅色屁股,只是不喜歡看到底部一堆亂焊接的痕跡,所以上個顏色

將就一點吧!! 改天有錢再換一個華麗一點的滑鼠。




還有看來大大如果來個量產的話,大概會比M$這個還好賣吧。不過不知成本方面如何。
隨身裝備越來越多,真敗家!
