請教 Dell Latitude 3480 HDD 連接線哪裡有賣? 一條約多少. (已解決: SSD 用料號 0P8PD , HDD 用料號 FD9M5,結論:有料號還是買不到)

小弟近期買了台 Dell Latitude 3480 筆電,
原裝是用 256GB 海利士 SC311 M2 SSD

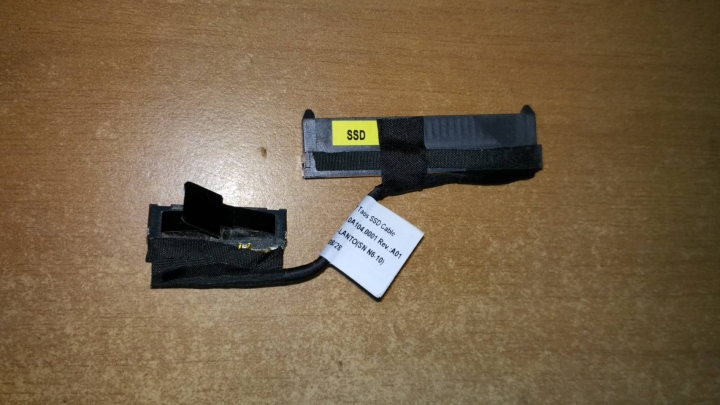

原廠的 HDD cable 接頭上有貼一張 SSD 貼紙,
小弟換大容量的 M2 SSD , 發現抓不到 , 再換測 500G HDD 也抓不到.

仔細一看,原廠 256GB 海利士 SC311 上面標示是 3.3V 1A 的.
網路上看一般的 m2 SSD 都是 5V ,

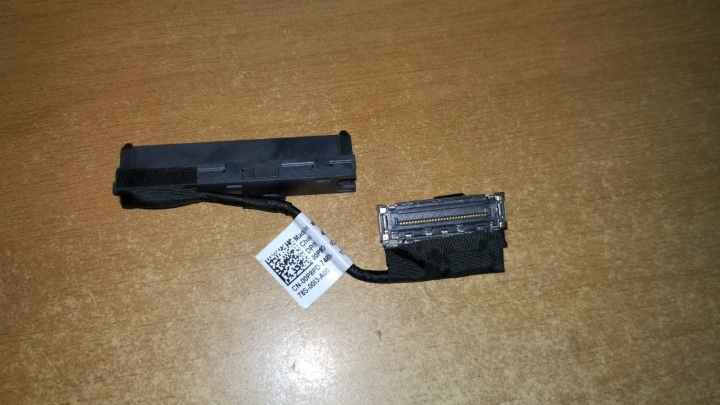

用電錶量測了一下原廠 CABLE , 只有 3.3V 電源,沒有 5V 電源, 難怪上面標示 ssd 貼紙.

想請教高手,
要去哪買 Latitude 3480 筆電可用的 HDD cable?
也就是說有提供 5V 可驅動 HDD 的連接線?
謝謝.

請教 Dell Latitude 3480 HDD 連接線哪裡有賣? 一條約多少. (已解決: SSD 用料號 0P8PD , HDD 用料號 FD9M5,結論:有料號還是買不到)

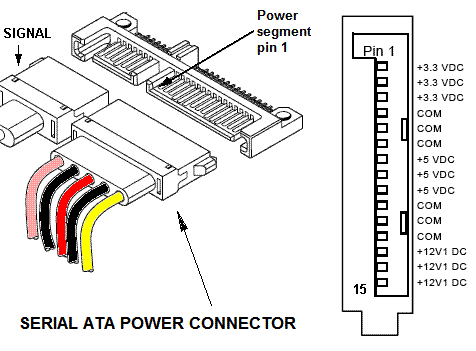

我算了一下,接頭上是 30 pin

請教 Dell Latitude 3480 HDD 連接線哪裡有賣? 一條約多少. (已解決: SSD 用料號 0P8PD , HDD 用料號 FD9M5,結論:有料號還是買不到)

補充:淘寶上問了幾個賣家,有無 HDD Calbe ,只簡單說: 沒

2017-12-30 22:00 #1

文章關鍵字

lordkon

28080分

2樓

lordkon

個人積分：28080分

文章編號：66966298

sim7777 wrote:
小弟近期買了台 Dell...(恕刪)

google
m2 sata 2.5"

一堆

還可以做陣列的雙M2

sim7777

256分

樓主

sim7777

個人積分：256分

文章編號：66966799

lordkon wrote:
google m2...(恕刪)

你可能不懂我寫的內容.

DELL 的主板連SSD CABLE 沒有提供 5V 的電源,
你講的 M2 轉 SATA 盒, 吃電都是 5V 再轉 3.3V, 不是直接吃 3.3V
所以,在沒換線之前, 2.5" SSD 跟 M.2 大容量 SSD (1TB)都沒辦法使用.

另外, 做陣列的雙M2 也要主板有支援 SATA PORT multiplier 功能才行.
筆電大部分無此功能, 所以這種轉換盒買了,也沒辦法裝兩個 M2 SSD 碟. (純做 RAID-1 可能可以)
https://www.mobile01.com/topicdetail.php?f=236&t=5325479&p=1#66893407

lordkon

28080分

4樓

lordkon

個人積分：28080分

文章編號：66966978

sim7777 wrote:
小弟近期買了台 Dell...(恕刪)

http://www.dell.com/tw/business/p/latitude-14-3480-laptop/pd
最高至 1000GB SATA 硬碟 (5400RPM)
最高至 500GB SATA 硬碟 (7200RPM)
最高至 256GB 混合：SATA 及固態硬碟

http://www.dell.com/support/manuals/tw/zh/twbsd1/latitude-14-3480-laptop/lat3480_om/removing-the-hard-disk-drive-(hdd)?guid=guid-987444cd-6ea5-4d78-a6df-b89ddddc0abd&lang=en-us

懂了
這東西要去掏寶找

dell打電話去問看看料號
有料號才買的到

不然就往SSD去找看看3.3v的

sim7777

256分

樓主

sim7777

個人積分：256分

文章編號：66968488

lordkon wrote:
http://www...(恕刪)

感謝您提供的資料.
我有試過 HGST 2.5" 500G 7200 rpm 硬碟, 抓不到它.(5V 800ma)

其實我查網路 , 美光說 mx300 1050GB 有支援.
http://www.crucial.com/usa/en/compatible-upgrade-for/Dell/latitude-3480#ssdResults
但我看它是 5V 的, Dell ssd cable 線沒有 5V ,
也一定驅不動,也不抓到它. 故沒買它回來測.

今天 12月31日中午 12點多,我去台中 nova 115室台灣 dell 櫃位問,男性工程師聽完我的問題,
就說 ssd cable 跟 hdd cable 是同一條, 上面貼 ssd 貼紙只是告訴你它是 ssd, 都同一條,
叫我再去問別人,說完就裝忙,不理我(現場沒別的客人了). 好個 dell 服務,問你們台中Dell專賣店都問不出來,我要去問誰啊!?

再跑去隔壁彩虹3C-台中英才店 , 一開始店員要我問 dell 維修, 後來問一問我的問題,
店員說應該是 cable 的問題, 才抓不到 HDD (HGST 2.5" 500G 7200 rpm 硬碟).
店員說要再幫我跟dell 問問 3480 的 HDD cable 跟 SSD cable 是不是同一條............

只能再等看看問得結果如何?

3.3V 的 M.2 SSD 目前看到只有 480GB 到 512GB 容量,且很貴.
我是打算裝美光 1050GB 的.

lordkon

28080分

6樓

lordkon

個人積分：28080分

文章編號：66971434

sim7777 wrote:
感謝您提供的資料....(恕刪)

專賣店?
路邊的都是經銷商在玩的

DELL在台灣只有台北敦化南路上面那家公司,專做企業.政府.學校的大案件

你打0800客服問比較快,或是dell官網上的線上客服

經銷商只會賣電腦而已

sim7777

256分

樓主

sim7777

個人積分：256分

文章編號：66972157

lordkon wrote:
專賣店?路邊的都是經銷商在玩的...(恕刪)

這...............資料來自這邊 >_<
http://www.dell.com/learn/tw/zh/twdhs1/campaigns/customer-experience-centre-tw

還有 NOVA 介紹:
https://www.nova.com.tw/mall_info/8/shop_info/1005
DELL台灣戴爾授權經銷商-提供銷售、維修及售後服務。主機、筆電、伺服器、繪圖機、螢幕...等。

下午我有寫 EMAIL (DELL網頁功能)向 DELL 提問了, 不過就我前天打電話給 DELL 0080-186-1015 問問題經驗, 我認為應該也問不出什麼東西......
客服:3480只支援 M.2 SSD , SATA SSD (Fujitsu F100-512GB)不能用是相容性問題,非功能性問題,Dell沒辦法協助處理.
現在就是問看看而已........orz

有想到一個方法, 不過感覺風險滿高的,
就是用 M.2 轉 SATA 的轉換盒,
缺的 5V 用 3.3V 升壓板去做電源(跟行動電源3.7V轉5V充手機的意思一樣),
東西大概長這樣
http://seller.pcstore.com.tw/S164963857/C1153360546.htm
應該可塞到盒子, 自己焊接 3.3V 及 5V 拉線回 M.2轉SATA轉換盒,
美光 MX300 M.2 1050GB SSD 標示 5V 1.7A
但怕長久使用, 會是一個易故障的點...

目前退而求其次, 可能會買 M.2 3.3V 480GB-512GB 的SSD來用.

感謝 lordkon 大的指導.

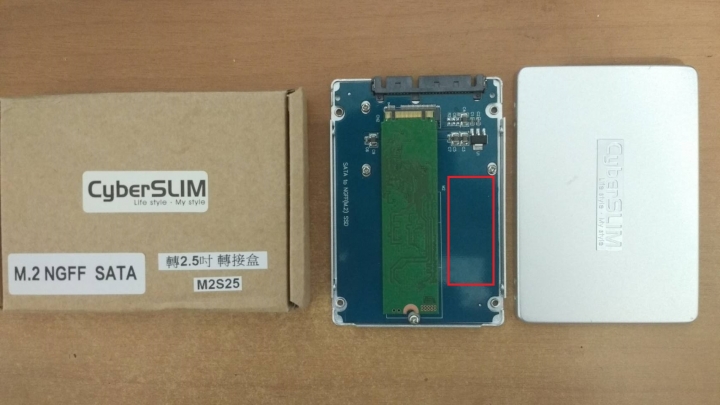

M2S25 轉換盒。

---------------------------------------------------------------------------------
搞了半天,好像被網購平台給搞混了.
M.2 NGFF 應該都是 3.3V 才對, 包含美光跟 WD 等等, 都被標示成 5V
查了網友的實體照, 發現應該是 3.3V 才對,而非 5V.
看來,我前面都是白搞跟瞎搞的........

網友實拍美光 MX300 M.2 512GB 電壓標示為 3.3V 1.7A

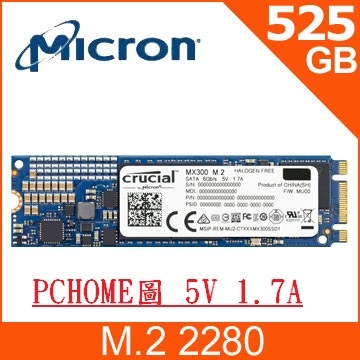

PCHOME平台,都標示 5V 1.7A

lordkon

28080分

8樓

lordkon

個人積分：28080分

文章編號：66973519

sim7777 wrote:
這...........(恕刪)

你要查這料件號碼最簡單方式
就是去找線上服務人員

請它給你兩種不同HD配備的報價單
上面就有出貨的內容,也就出機清單

不然就是要找爆炸圖
HP網站有這東西可以查料號,DELL應該也有

拆機圖與料號圖是不一樣的

ATB

2857分

9樓

ATB

個人積分：2857分

文章編號：66973721

sim7777 wrote:
小弟近期買了台 Dell...(恕刪)

這邊有答案

你需要的料號是FD9M5

淘寶沒有賣那個，你得找Dell定，打他們的免付費電話比較快，經銷商應該也買不到

發覺幸福於平淡生活中

sim7777

256分

樓主

sim7777

個人積分：256分

文章編號：66974187

ATB wrote:
這邊有答案你需要的...(恕刪)

感謝 ATB 大.
感恩.

貼上 ATB 大的資料供有需要的網友參考.

The cable used for the M.2 SSD is different to the one needed for a 2.5" SATA. The SSD cable has part number 0P8PD, whilst the 2.5" drive needs part number FD9M5. They aren't cross compatible.

所以 SSD (接 M.2 轉 SATA , 為 M.2 SSD) 用的排線料號是 0P8PD (該線只有 3.3V 無 5V 電源)
而 HDD (含2.5吋 SSD)用的排線料號是 FD9M5
