x220系列...如何在WIN10 Pro 1607版 完整重生的過程

x220系列...如何在WIN10 Pro 1607版 完整重生的過程
(本帖子同步發佈在51nb論壇及我的BLOG)

本帖發佈的目標就是讓x220系列在WIN10 Pro 1607版,能夠完整發揮應有的戰力,例如指紋辨識開機、比WIN7更省電、開機速度更快
畢竟x220系列的硬體規格是遠遠超越x200系列的,只會更強!!

繼我日前發佈的[x200系列...如何在WIN10 Pro 1607版 完整重生的過程],我入手了x220之後,手癢就弄了x220 for WIN10

另一個覺得需要發佈本帖的原因,是原以為x220直上WIN10,應該是相較於x200系列要容易得多,畢竟x220系列規格也是一時之選啊!
殊不知,真的安裝好,還是問題連連...

好啦!你就算安裝WIN10之後,就乖乖去市集(Market)下載安裝 Lenovo Setting,甚至將 System update也安裝好了
你還是會遇到以下幾個問題:
- 指紋辨識:無法如WIN7時期,只要安裝應用程式就行了,而是根本不給安裝!
-> 甚至連x201起就有的指紋辨識開機功能,也不見了
- fn Hotkey就更不用說了,按甚麼、就是沒什麼,只剩下音量大小與靜音鍵、螢幕亮度還有作用(對啦)
- 更糟糕的是,想要關閉觸控板(Touchpad),也沒有直接的fn hotkey可以用

幾經折騰,終於搞定,不過安裝步驟與x200系列略有不同
--------------------------------
該有的指紋辨識開機、所有的Fn Hotkey也都回來了(本來在WIN7時期該有的,都有了!)
也不會有甚麼溫度過高、風扇狂轉之類的異常
值得一提的是,從刷了指紋辨識就一路自動開機進入BIOS一直到Windows Helloˋ直達桌面,比WIN7快得多

....截圖有空再上

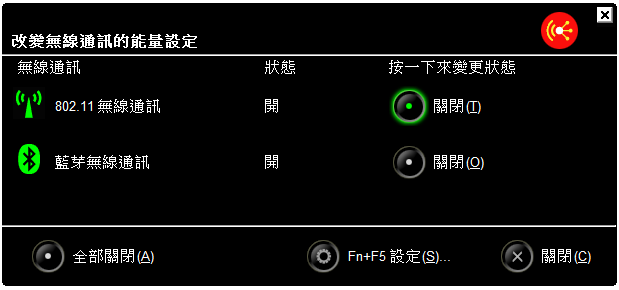

fn+F5 (這樣的才是我們要的嘛!!)

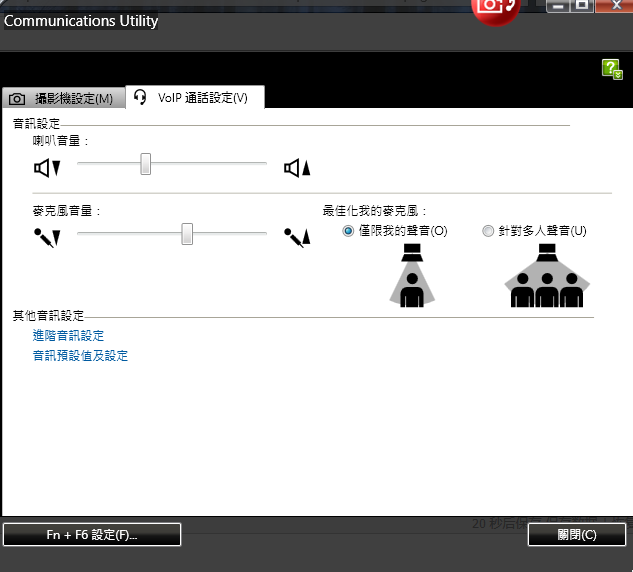

fn+F6 (恩恩,這樣才是正確的顯示.....別再說要我們繼續安裝Lenovo Setting,明明就已經安裝好了)

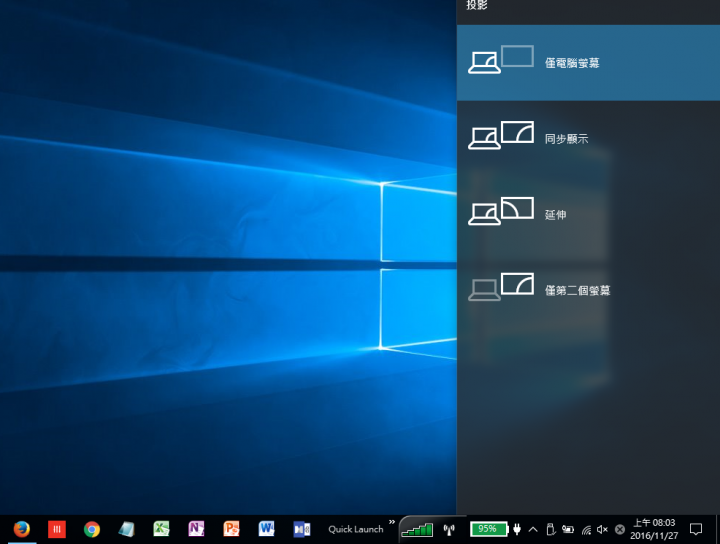

fn+F7

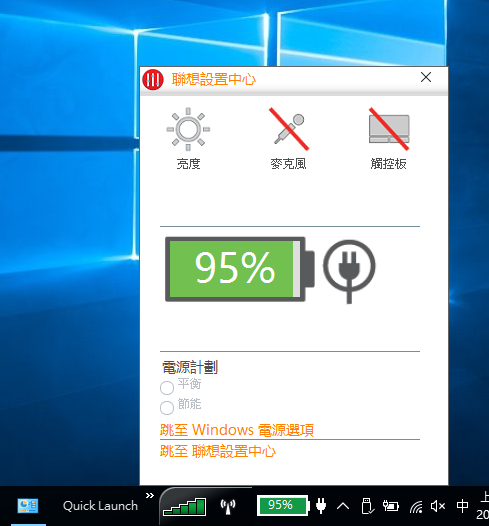

fn+F8

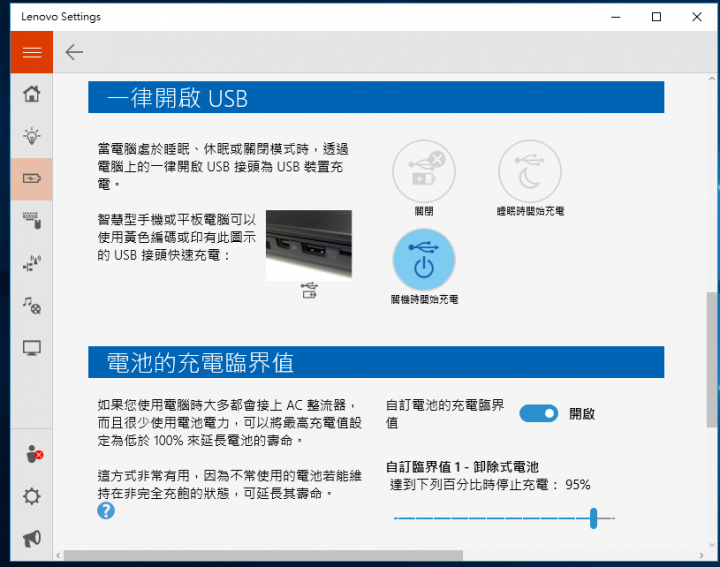

控制電池充電臨界值

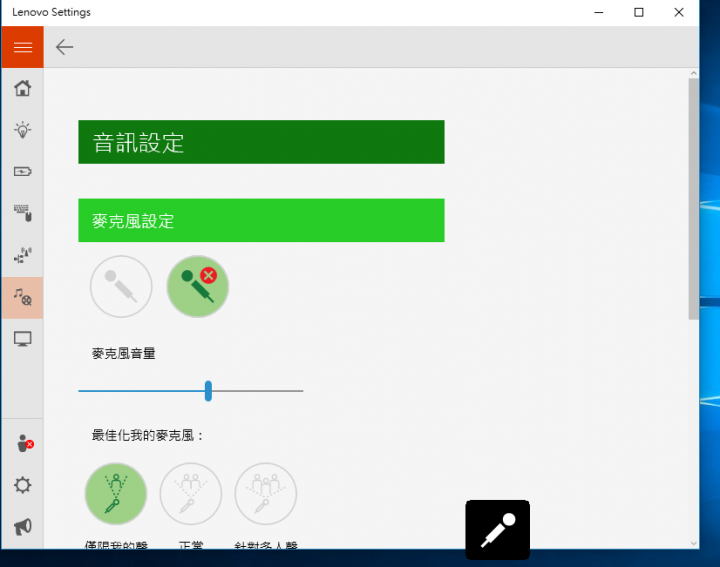

麥克風Mute按鍵恢復了

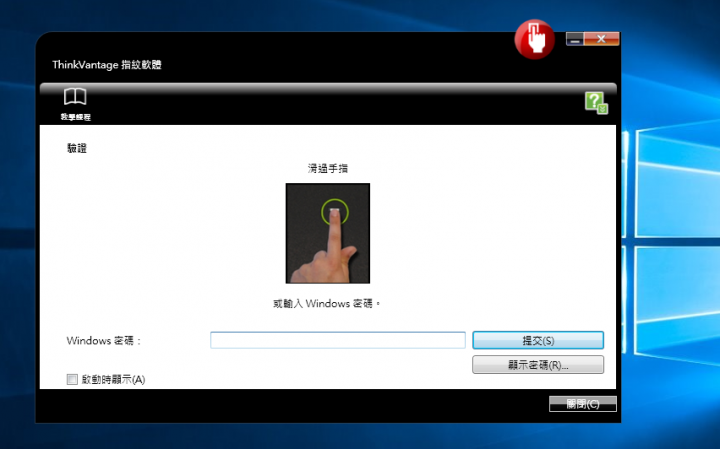

指紋辨識也恢復了


--------------------------------
安裝WIN10前的準備工作
--------------------------------
1.預備Win10 Pro安裝iso檔
2.找出8G USB一隻
3.用Rufus將此USB重新格式化成為可以UEFI開機且掛載入Win10 安裝iso檔
4.至Lenovo 官網自行下載 win7 x64 驅動程式,放在另一隻USB上

5.BIOS設定

--------------------------------
註:關於BIOS firmware,建議是有空要更新一下啦
1.有一種bios[ThinkPwn漏洞]
-> 包括x220在內的bios都支援UEFI,所以都存在這樣的漏洞
(x220/x230/x240/x250/x260...)
-> 搞笑的是追溯這漏洞的起源,有可能來自[Intel提供的通用代碼庫]
-> 總之,壞人不是這些檯面上的廠商啦!

2.聯想承認筆記本存ThinkPwn漏洞 或為代碼編寫者蓄意為之
https://read01.com/RRMOk5.html
-> 這漏洞可能容易遭受零日病毒(Zero Day)攻擊
...恰好有一部電影講這個病毒:零日網路戰 Zero.Days

3.[ThinkPwn漏洞]官方解決方案,參考Lenovo官網
https://support.lenovo.com/tw/zh/solutions/len-8324#/Thinkpad
-> 解決之道,阿就是更新bios firmware啊
--------------------------------
6.進入BIOS畫面時,按下F12選擇從USB HDD開機
--------------------------------
安裝WIN10
--------------------------------
7.在WIN10的安裝過程,這裡就不多說了,有經驗的嫌囉嗦、沒經驗的就自行上網看其他人的分享即可。
-> 在完成WIN10 安裝&重開機,首次進入桌面時,就是開始完整安裝驅動程式之步驟
-> 順序如果有錯的話,其實也不會有甚麼大礙,最多就是導致Hotkey失效
....但Hotkey能否正常,對於小黑的死忠支持者,是很重要的!!!

附帶一提的是,如果你是第一次安裝WIN10的話,我會建議你先從WIN7,採用[升級至WIN10]的方式,跑一次完成安裝
-> 用意是讓你的主機板ID能自動在微軟的WIN10 Server上,自動登錄完成。
-> 如此一來,以後你要乾淨全新安裝WIN10的話,WIN10就會自動啟用
-> 同樣的方法適用Thinkpad有支援UEFI的主機板,包括(x220/x230/x240/x250/x260...)

--------------------------------
完整安裝x220系列驅動程式在WIN10 Pro (1607)版之步驟建議
--------------------------------
01.安裝Intel晶片組驅動程式
--------------------------------
01.Intel Management Engine Interface 7.1 and Serial Over LAN (SOL) driver for Windows 8 (32-bit, 64-bit)_7.1.85.1216
83ra31ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/83ra31ww.exe
-> 在這裡,雖WIN10會自帶驅動且版本較新,我是建議要覆寫安裝

--------------------------------
02.螢幕驅動程式
--------------------------------
02.Intel HD Graphics Driver for Windows 8.1 (64-bit), 8 (64-bit)- ThinkPad_9.17.10.2843
83d801ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/83d801ww.exe
-> 雖WIN10會自帶驅動且版本較新,我是建議要覆寫安裝

--------------------------------
03.指紋辨識驅動程式
--------------------------------
(根據實測結果及日本網友的報告,要用真正原廠驅動程式才可以)
03.Fingerprint driver_WBF driver(能在WIN10正常使用的原廠驅動程式)
WBF3.4.4.1027.zip (裡面有x32/x64)
http://fichiers3.touslesdrivers.com/36153/WBF3.4.4.1027.zip

--------------------------------
04.指紋辨識程式
--------------------------------
04.ThinkVantage Fingerprint Software for Windows 8.1 x64(6.0.0.8102)(雖是舊版程式 但能在WIN10正常使用的)
g1f914ww_64.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/g1f914ww_64.exe
g1f914ww_32.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/g1f914ww_32.exe
--------------------------------
05.電源管理程式與驅動程式
--------------------------------
-> 只有前述的程式Shell,如果沒有底層的驅動程式,怎能夠正確控制電源管理呢?
-> 之前網友分享的PM安裝方法,在WIN10(1511版)乃至(1607版)就已經失效
後來Lenovo與微軟就整合出[Lenovo Setting]及一系列新的for WIN10之底層驅動程式Package
我個人的建議是,依照本帖的步驟及方式,是適用於舊款機種包括x200/x201系列、甚至更多型號如x220之類,就能輕鬆享用WIN10的種種好處
而且這樣調校的電池續航力,並不會比WIN7差

[Desktop電源管理程式]
05-1.Desktop Power Manager for Windows 10 (4.00.0009)
-> 要比power management driver先安裝的 因為需要這介面但內部DLL後面會被換成最新版
7xuf09ww.exe
下載路徑 https://download.lenovo.com/pccbbs/thinkcentre_drivers/7xuf09ww.exe
[電源管理驅動程式]
05-2.Lenovo Power Management Driver for Windows 7 (1.67.12.16) 說是搭配Hotkey 8.80.14的正確版本
n1mku23w.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/n1mku23w.exe
註:
簡單的說,就是[Power Manager for Windows]從此以後在WIN10就消失啦!!
-> 至於原本的[電源計畫]、[整體電源設定]、[電源議程]等設定,在正式的WIN+Lenovo裡是改由微軟環境管理,我這裡是用Lenovo之前出的[Desktop Power Manager],用起來比較習慣


-> 而原本的[電池]、[選項],在正式的WIN+Lenovo裡是改由[Lenovo Setting]統一管理

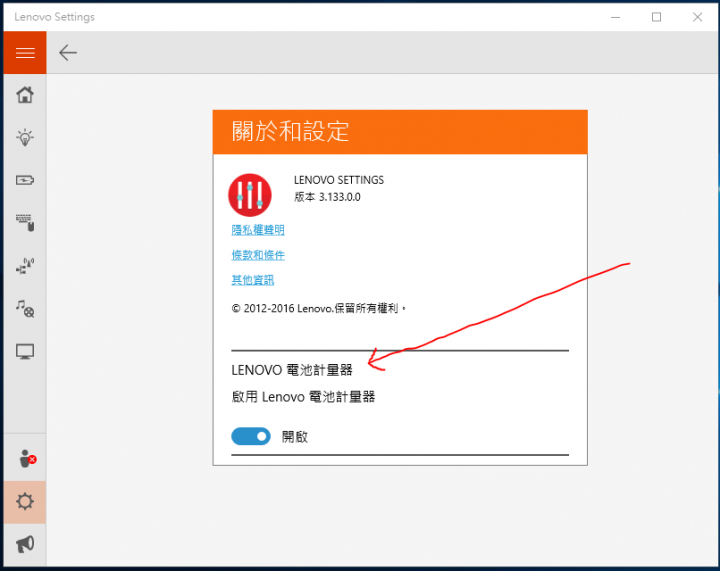

-> 現在開啟 [Lenovo BatteryGauge]的方式,改在[Lenovo Setting]的"關於"(就是About啦!!),直接勾選就會顯示

....恩恩,顯示原廠的確是持續在這部分改進當中


....我的意思是說,不需要再費心找[Power Manager for Windows10]來安裝了!!
--------------------------------
06.系統更新
--------------------------------
06.ThinkVantage System Update for Windows 10(5.07.0037)
-> 越來越廢 其實可以不用安裝
systemupdate5.07.0037.exe
下載路徑 https://download.lenovo.com/pccbbs/thinkvantage_en/systemupdate5.07.0037
--------------------------------
07-0.系統介面基礎驅動程式
[System interface Foundation]
(這是我自己翻譯的,以後看原廠要怎麼中譯,我沒意見)
--------------------------------
07-0.請從市集搜尋與安裝[Lenovo setting]後 繼續安裝後續程式
-> 請先至[市集],搜尋[Lenovo Setting]
-> 接著安裝[Lenovo Setting],啟動[Lenovo Setting]
-> 就會有提示要求下載[System interface Foundation]
(Lenovo Setting會提示下載與安裝 這是專屬為WIN10開發)
-> 這裡與x200/x201系列不同的是,你要先將前述步驟做完之後,再至[市集]安裝[Lenovo Setting],啟動[Lenovo Setting]
-> 順序不能顛倒,因為一旦提前安裝Lenovo Setting,有可能導致前述步驟,無法正常安裝
-> 而不能預先安裝好[System interface Foundation],再來安裝[Lenovo Setting]

07-1.System interface Foundation(Lenovo Setting會提示下載與安裝 這是專屬為WIN10開發)_1.0.069.01
--------------------------------
07-2.設定統整驅動程式
[ThinkPad Settings Dependency]
(這是我自己翻譯的,以後看原廠要怎麼中譯,我沒意見)
--------------------------------
07-2.[ThinkPad Settings Dependency]則是攸關包括電池充電百分比等等與系統底層指令有關的重要驅動程式
簡單的說,[Lenovo Setting]是上層的IU,[ThinkPad Settings Dependency]則是實際掌管I&O的
07-2.ThinkPad Settings Dependency for Windows 10_3.0.1.48 (搭配Lenovo Setting的 這是專屬為WIN10開發)
n1lsd48w.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/n1lsd48w.exe

--------------------------------
08-0.如果有3G網卡,也就是WWAN卡,請記得安裝驅動driver
--------------------------------
08-0.Lenovo Mobile Broadband Activation (Ericsson F3507g, Qualcomm Gobi1000, Qualcomm Gobi2000) for Windows 7 (32-bit, 64-bit)_版本:3.5.0011
-> 請先安裝WWAN驅動Driver後,再安裝[ThinkVantage Access Connections]
-> 如此一來,就可以將WWAN也一併整合進來!!
6jwa11ww.exe
下載路徑: https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/6jwa11ww.exe

08-1.Lenovo Mobile Broadband Activation for Windows 7 (32-bit, 64-bit)_4.8.0003
gjwae3ww.exe
下載路徑:https://download.lenovo.com/pccbbs/mobiles/gjwae3ww.exe
--------------------------------
08-2.ThinkVantage Access Connections
--------------------------------
08-2.ThinkVantage Access Connections for Windows 7 (6.26.85)
-> 其實部分功能如Moble Hotsopt,在[Lenovo Setting]裡面就有[行動熱點]
-> 而且我覺得因為底層I/O已經改給[Lenovo Setting],這大抵會跟PM一樣的處境
-> 我的建議是不用特意安裝,如果要安裝的話,請先做好備份
gic785ww.exe
下載路徑 https://download.lenovo.com/pccbbs/mobiles/gic785ww.exe
--------------------------------
09.小黑獨有的硬碟氣囊保護,更搞笑的是支援ssd喔
--------------------------------
09.Lenovo Active Protection System for Windows 10 (64-bit) [1.82.0.3] 有支援SSD的氣囊保護 淡裝在WIN7是沒有作用的
n1msk03w.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/n1msk03w.exe
-------------------------------
10.熱鍵Hotkey整合程式
這裡的步驟很重要,請留意!!
--------------------------------
10-1.Hotkey Features Integration for Windows [6.61.00] 3.80.0000
8jvu20ww
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/8jvu20ww.exe
-> 這一版是少數能夠在WIN10環境內,順利安裝的Hotkey,所以先裝
--------------------------------
10-2.ThinkVantage Communications Utility for Windows 7 (32-bit, 64-bit)_(2.11.0.0)_補齊fn F6
83cu32ww
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/83cu32ww.exe
-> 因為缺少了fn+F6的選項,因此要安裝(除非你沒有Web Camera)


--------------------------------
11.讀卡機
--------------------------------
11.Ricoh Media Card Reader Driver for Windows 10 (32-bit, 64-bit)_2.22.18.01
8axw02ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/8axw02ww.exe
--------------------------------
12.音源驅動程式
--------------------------------
12.Conexant Audio Software for Windows 7
8aad14ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/8aad14ww.exe
-> WIN10會自帶,因此未必要安裝

--------------------------------
13.小紅點與觸控板驅動
--------------------------------
13-1.Synaptics ThinkPad UltraNav Driver for Windows 10 (32-bit, 64-bit)_19.0.17.115
gggr01ww.exe
下載路徑 https://download.lenovo.com/pccbbs/mobiles/gggr01ww.exe

13-2.UltraNav Utility for Windows 7 (32-bit, 64-bit)_2.13
7vgq14ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/7vgq14ww.exe

--------------------------------
14-1.平板按鍵驅動程式
--------------------------------
只有x220t才需要安裝,就是在螢幕下方的功能鍵啦,有用過x220t的人就知道
如果你是x220t Tablet版本的話,就要記得安裝[平板按鍵]驅動程式,很重要
14-1.Tablet Button Driver 2 for Windows 10 (32-bit, 64-bit)_(1.06) 關係到平板模式功能鍵自定義之切換
7wgl16ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/7wgl16ww.exe
--------------------------------
14-2.多點觸控驅動程式
--------------------------------
14-1.ThinkPad Tablet Button Driver II for Windows 7 (64-bit) _1.04
7wgk13ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/7wgk13ww.exe

14-2.Tablet Shortcut Menu for Windows 7 (32-bit, 64-bit)_6.33
7wg737ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/7wg737ww.exe

14-3.Wacom Pen Driver for Windows 7 (32-bit, 64-bit)_3.0.1.4
8wge01ww.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/8wge01ww.exe


----------------------------------------
部分驅動程式版本建議之參考資料來源:
----------------------------------------
01.做口碑的工程師 x220 x220 win10 安裝紀錄
http://500.wpa.tw/2016/02/x220-x220-win10.html

02.ThinkPad x220(7455-A56)にWindows10 Pro(32bit)をクリーンインストールし、私が必要とするTHINKPADの機能(Fn+ファンクションキーも)を使えるようにしてみました。
(64bitでも一通り動作する事だけ確認しました)
http://kotobuki1174takasui.xyz/201508/article_3.html
----------------------------------------


2016-11-26 23:25 #1
部分截圖與一些簡單FAQ
就放這裡當作參考
奇怪,小弟重裝Win 10 許多次,從來就沒有大問題啊

這裡面唯一需要的就是指紋辨識程式,其他的安裝SYSTEM UPDATE後都會自動辨識安裝
感謝分享~實在很懷念 Win7 時代能夠使用的各項 TP 好用功能呢!
但還是想請教一下,Fn 開啟的 Hotkey 似乎還是有問題,不知道是哪邊安裝順序出錯了

目前:
1. Fn+F5 會按出飛航模式
2. Fn+F7 可以開啟側邊欄的投影同步選項
3. Fn+F8 並不會開啟滑鼠(小紅點)的設定
4. Fn+F6 則是會出現 "此組合鍵可開啟Lenovo Settings程式。您的電腦上尚未安裝Lenovo Setting程式。
若要使用此組合鍵啟動程式,請先安裝程式"的訊息";即便我的 Lenovo Setting App 都按照步驟裝完了。

有花了時間爬文和Google,但依然沒有找到方法;不知是否有其他的解決方法。再次感謝~

devlish wrote:
感謝分享~實在很懷...(恕刪)

Q:關於Fn+Hotkey在WIN10,無法恢復WIN7時代的解決辦法

A:
1.請使用[AIDA64 Extreme Edition V5.75.3926]...恩,請自行尋找吧
-> 啟動[AIDA64 Extreme Edition V5.75.3926]
-> 在[軟體]選項中,找到[已安裝程式]裡,將下列程式解除安裝後
- Lenovo System Interface Driver
- On Screen Display
- ThinkPad FullScreen Magnifier
-> 重新開機

2.重新安裝第一帖的:[10.熱鍵Hotkey整合程式],重開機之後,就會全數恢復正常

danieliememe wrote:
Q:關於Fn+Hotkey...(恕刪)


感謝您的回覆,依照步驟一步步測試,看起來是 On Screen Display 當初沒有乾淨移除
在全部移除重新安裝您提供的Driver後,令人感動的工具介面就回來囉! 非常感謝~

BTW,還是不習慣新的Win10小紅點驅動,Lenovo看來已經把小紅點過去的設定都拿掉了
弄了許久,還是裝回了舊的版本,現在靈敏性等要素都可以設定囉~
但可惜的是Metro App就只能靠觸控板的手勢來上下移動
希望未來可以找到更好版本的Driver~

再次感謝~
終於找到了~~ 感激~

[Desktop電源管理程式]
05-1.Desktop Power Manager for Windows 10 (4.00.0009)
-> 要比power management driver先安裝的 因為需要這介面但內部DLL後面會被換成最新版
7xuf09ww.exe
下載路徑 https://download.lenovo.com/pccbbs/thinkcentre_drivers/7xuf09ww.exe
[電源管理驅動程式]
05-2.Lenovo Power Management Driver for Windows 7 (1.67.12.16) 說是搭配Hotkey 8.80.14的正確版本
n1mku23w.exe
下載路徑 https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles/n1mku23w.exe
註:
簡單的說,就是[Power Manager for Windows]從此以後在WIN10就消失啦!!
-> 至於原本的[電源計畫]、[整體電源設定]、[電源議程]等設定,在正式的WIN+Lenovo裡是改由微軟環境管理,我這裡是用Lenovo之前出的[Desktop Power Manager],用起來比較習慣
現在入手x220或x230二手機值得嗎,或是須改裝哪些零組件,感謝
wenking1014 wrote:
現在入手x220或x230二手機值得嗎,或是須改裝哪些零組件,感謝

改BIOS 白名單
改LCD IPS FHD
改D殼散熱(加買一條MX-4)
改OS. Ubuntu +OSX .
改SSD + Msata 多重開機
改插滿16G
改Wifi網卡

wenking1014 wrote:
現在入手x220或x230...(恕刪)


看您要什麼?
如果是傳統鍵盤, 不是巧克力鍵盤...220
如果是 USB 3.0, 230

幾週前在市場買了 X220t, 9張小朋友.
什麼都沒改. 只加一個MICRON 275GB SSD.
好用. 上 WIN10.

該注意的一樓的樓主都說了. 就是 INTEL..CARD READER...
HOTKEY 要用舊的...不然藍芽有可能會常開.
