[新手DIY]CANON KISSX3/500D之裂像屏自我安裝大作戰

由於愛上M42手動鏡的關係，M42親民的定焦鏡頭，買了幾顆標準頭來玩就深深的愛上了
純機械式的鏡頭，自己拆裝保養也不用膽顫心驚的，壞了再買一顆也不用痛到喊娘

回到主題，手動鏡最大的問題就是對焦的準度及速度
所以一直再考慮要買觀景窗放大器或是改裂像對焦屏
做了幾天的功課，放大器讓我有點遲疑，型號太多看不懂，加上不少使用者都說眼鏡族其實幫助有限
有的會擋到觀景窗資訊，有的會有暗角
放大器一個也要1千多，比較好的KPS也要2千多，實在買不下手
所以就先來試試裂像屏吧

裂像屏比較多人討論的就是安裝頗有難度，一不小心刮花，就拿去填海了
小弟對於自己的手藝還是小有信心，加上感覺裂像真的蠻好玩的，殘殘就給它訂下去了

由於之前很好奇對焦屏的安裝，有一次對焦屏有塵點跟一些毛細，就手癢把它拆下來吹一吹
看了很多文章說怎麼拆，怎麼壓怎麼挑的，寫的都不是很清楚，還是自己下手才會有深刻的體悟
體悟什麼，除了了解整組的零件之外，最深刻的體悟就是對焦屏真的很脆弱.....
自認已經很小心很輕手了，結果裝上之後，發現兩條血淋淋的刮痕在兩側
雖不影響對焦及拍照，但是看著看著，就更加深想換裂像屏的衝動.......是這樣說的吧

好，廢話說太多，看圖說故事了
這篇不敢說是教學文，算是DIY的小小分享吧，在網路上找不到有500D/550D換對焦屏的圖文教學
所以就趁這機會，邊拆邊拍照，在01跟大家分享討論囉
照片是用舊的小DC開小花模式拍的，以拍的清楚為主，曝光跟構圖就請大家見諒了，傷眼勿怪
(用光影工具加字怎麼那麼糊.....?!)

因為第一次試裂像對焦屏，就想說買便宜的先來試，如果真的有難度
大不了裝回去舊的原廠，一片1500就當繳學費
好用的話再來試比較高階的，例如K3
網頁有各種對焦屏的比較分析，有興趣的自己去看吧

我買的是最便宜的500用FSB中央水平裂像的對焦屏
我把賣家資訊馬掉了，反正一搜尋裂像屏就知道是哪家，應該也沒差吧
不過為杜悠悠之口，我還是遮掉好，有興趣的可以自行去搜尋網頁看看


包裝還蠻不錯的，雖然是大陸的素材改制的，不過氣泡袋裝了好幾層，頗有誠意的

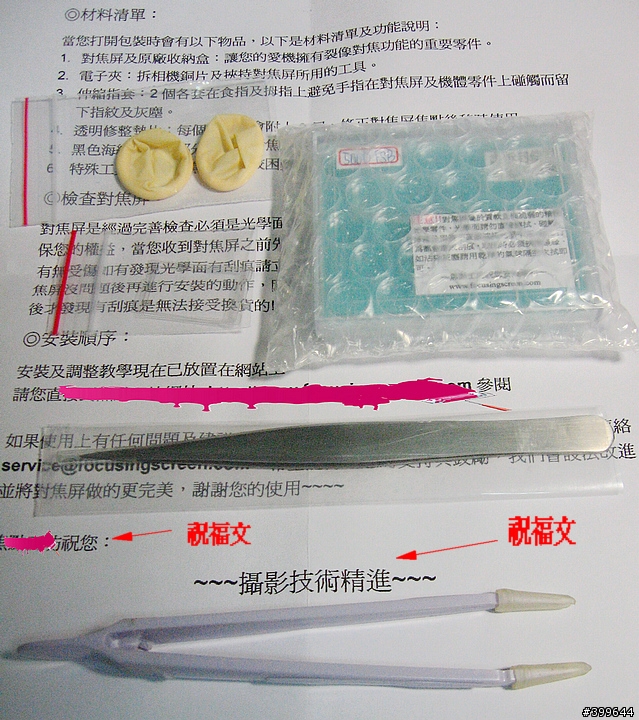

全部的內容物，由上到下，橡膠指套2枚，透明塑膠墊片2枚，電子鐵夾1支，右邊就是主角FSB裂像屏


忘了還有一張說明書，其實寫的沒什麼重點，主要還是要上官網看圖文教學
還有就是....頗多的祝福文，令人不禁有不幸的聯想....
下面那支是隱形眼鏡夾，夾小零件很好用，前面的膠套還有止滑+防刮的功能(請先洗淨)

由於之前拆過一次原廠對焦屏了，作法大致都清楚了，所以連指套也沒戴就直接上了
基本上只用夾子取物，沒有接觸到手指頭
看過一些教學文都說空氣微塵要盡量避免，關掉冷氣跟風扇，坐定後靜止30分鐘，等微塵落定後再開始動工
基本上，直接找間無塵室比較快了，我宿舍的風扇兩個禮拜就要拆下來洗了，因為面著大馬路，空氣浮塵超多
先天的限制，我看怎麼防也沒啥用了，就直接無視了.....恩，有夠衝...

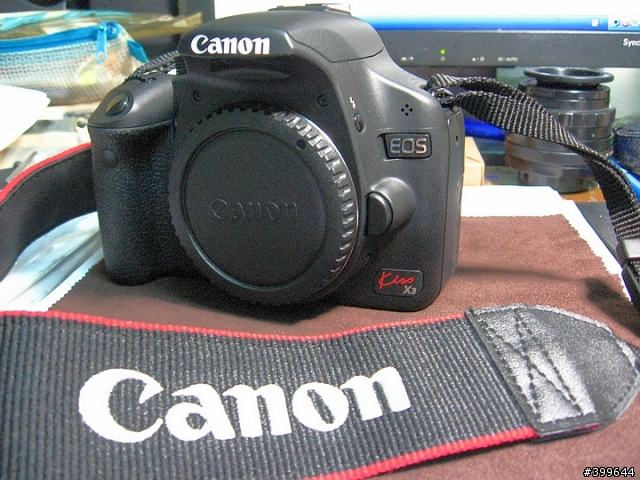

噹啷~這是這次的主角，CANON EOS KISSX3，也就是500D

前置作業:
1.準備個檯燈，如果有自行車用頭燈也不賴，如果想咬著手電筒我也不反對，精密作業，照明很重要
2.整理桌面，盡量清乾淨，不要有離離摳摳的雜物干擾，有吸塵器的話把桌面吸一吸，空氣微塵我就不理他了
比較謹慎的做法是吸完之後再開一下空氣清靜機把微塵吸掉，或等個幾十分鐘讓微塵落定....如果很閑的話
3.準備一張拭鏡布或是拭鏡紙，要用來放對焦屏的，再準備一張大一點的軟布墊最下面，放相機跟零件的
4.吹球一個，型號不拘，買不起火箭我只有一般的中型吹球
5.牙籤或牙線一支，稍微磨一下不要太刺，主要是要用尖端的部分來調整對焦屏置入後的位置，太刺不小心會刮傷

以上，準備妥當，開工啦
先講一下三個零件的拆解順序，先拆金屬扣環，然後是對焦屏，最後有一片銅墊片(這片其實可以不用動)

正式來了..

首先將相機倒置熱靴朝下，記得鏡頭蓋要拿下來喔........= =''

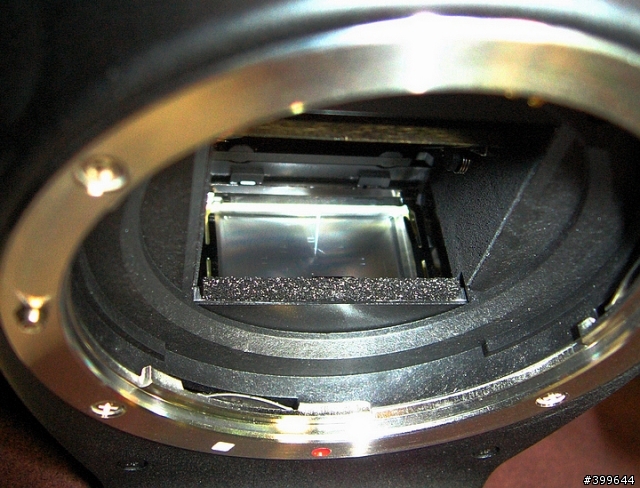

看到那片透明狀上面有排成菱形點點的，就是原廠的對焦屏啦


接著就是介紹整個過程最重要也最難懂的零件，只靠網路看圖口述真的很難了解，我嚐試努力解說詳細

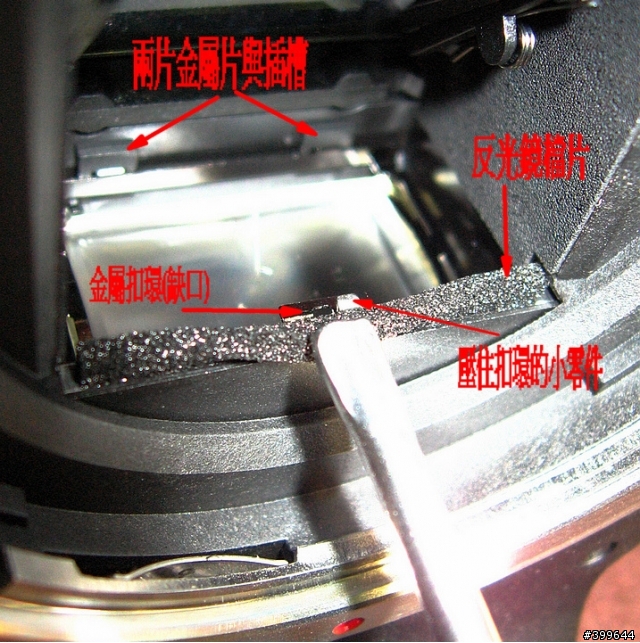

翻一下反光鏡的檔片(就是黑色那片長膠條)，就會看到這個金屬扣環，仔細看在中間缺口旁邊有一個小鐵片
那是黏在機身上的，負責壓住這個扣環，所以拆下扣環的時候，這小鐵片不會一起下來喔
再注意看一下扣環的裡邊，左右各有一個插槽，這是讓扣環上的兩片金屬先插入這裡
然後扣環往下壓，卡住機身上那個小鐵片，就會固定住了
拆的方式是，用電子夾插入扣環缺口夾穩，先往下壓一些，再向內推一些(往機身內)........切記:千萬輕手

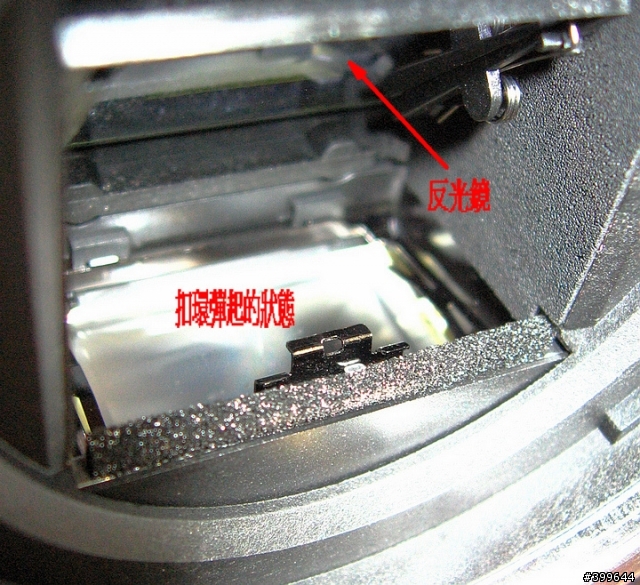

就會變成這樣，這時候扣環已經沒有扣住了，是可以移動的


接著以電子夾插入扣環缺口夾住，調整好手勢再接下去動作，拿出扣環時要小心
千萬要穩，一不小心掉在對焦屏上會立刻刮傷
動作不俐落也會A到反光鏡，金屬扣環邊角都很尖而且有彈性，先看清楚動作環境再下手

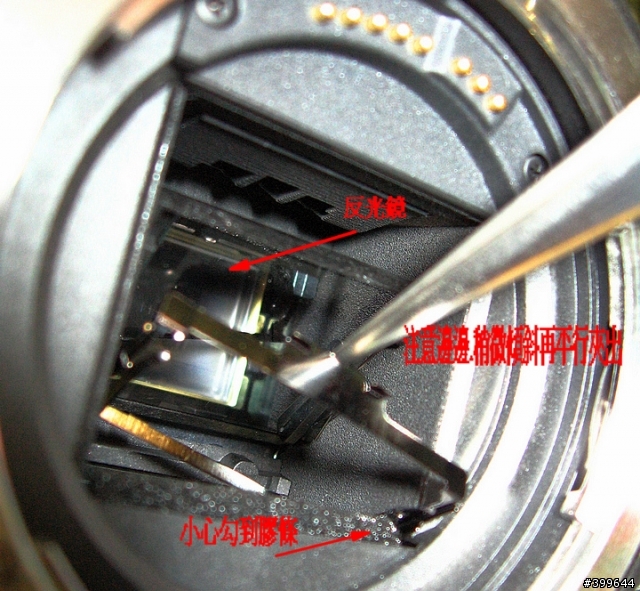

扣環缺口是方型的，以電子夾插入夾住剛好不會晃，夾住之後先平行向上提，高度約到鏡頭出口位置後
向出口方向夾出一些些，
注意扣環裡邊那兩片金屬片離開插槽後，平舉扣環使其與對焦屏成平行
小心不要讓那兩片金屬刮到對焦屏，同時要注意上方的反光鏡距離
(我第一次刮傷圓廠對焦屏的兩條刮痕就是這樣來的.....!!)
接著以平行的姿勢從出口移出扣環，傾斜一點角度，寬度是可以過的
(小心黑色那片反光鏡檔條，它是網狀的，容易被扣環勾到而干擾作業，請小心避開)

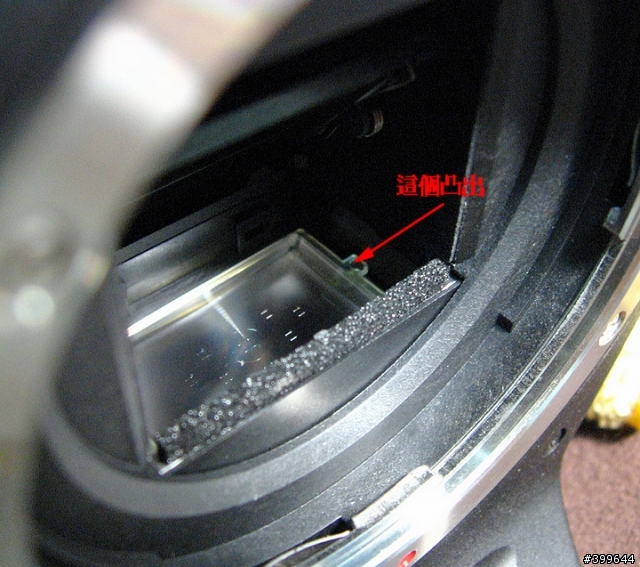

看到對焦屏了，注意右手邊那塊凸出，夾取時請從這裡下手，不要想直接從底部挖，很不好弄，分兩個步驟
先將電子夾下端(電子夾拿上下開，不是拿左右開)伸入凸出處下方一些，將對焦屏撐起來，有一些空隙


再用電子夾將凸出處整片夾穩(只夾凸出處就好)，夾起後也是像拆扣環那樣，從出口移出
小心放在拭鏡布上(注意平放不要滑動!)

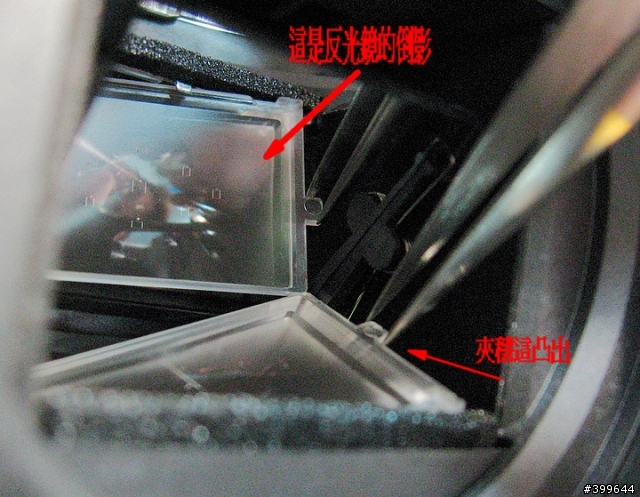

畫面上方是反光鏡的倒影，不要嚇到!

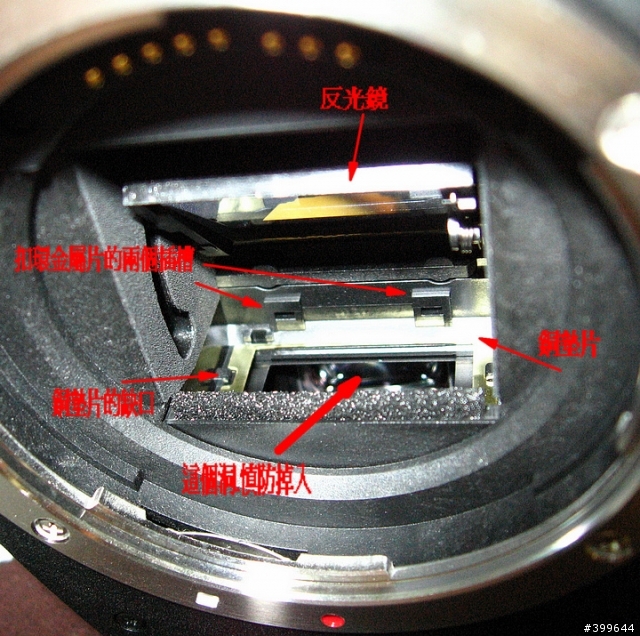

接著就看到銅墊片了，這片其實可以不用拿出，為了拍照我也一起取出了

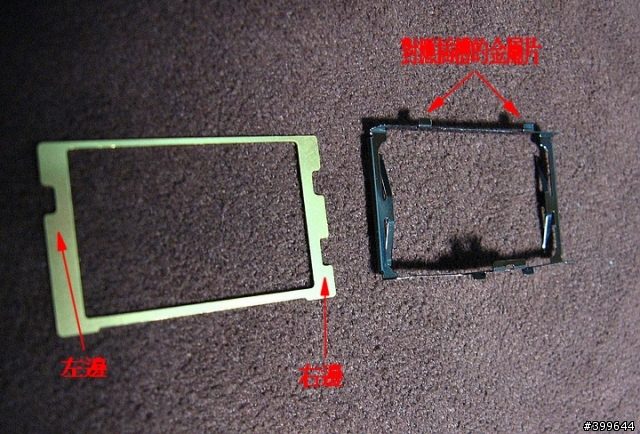

取出的銅片跟扣環

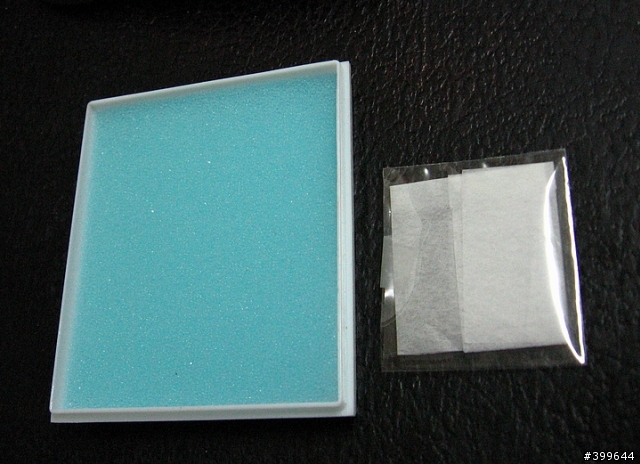

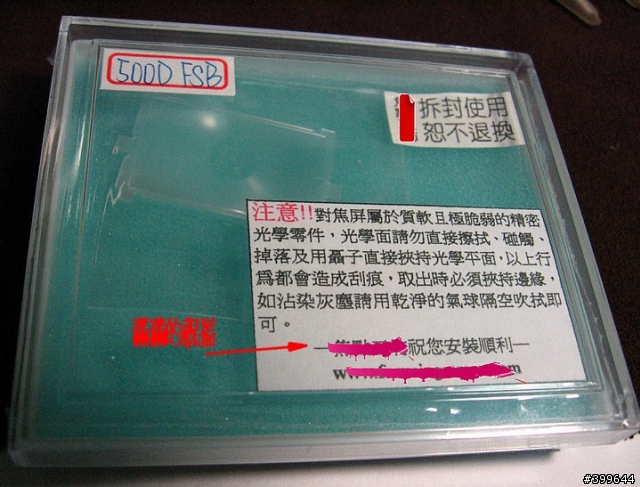

主角上場了，裝在盒裡的FSB裂像對焦屏


取出時也請小心，對焦屏就是盡量避免磨擦，其實他這個裝法我覺得不大好
袋子太大對焦屏再裡面會移來移去的，刮傷算誰的?!
取出時，先將袋口剪開(剪靠近凸起處的地方)
像開信封那樣從兩側施力讓袋口打開，用夾子伸進去夾住凸出處，夾出對焦屏

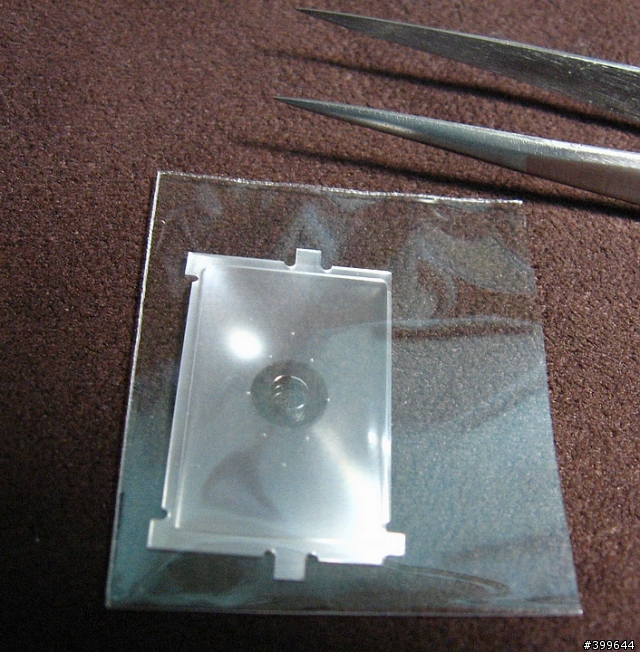

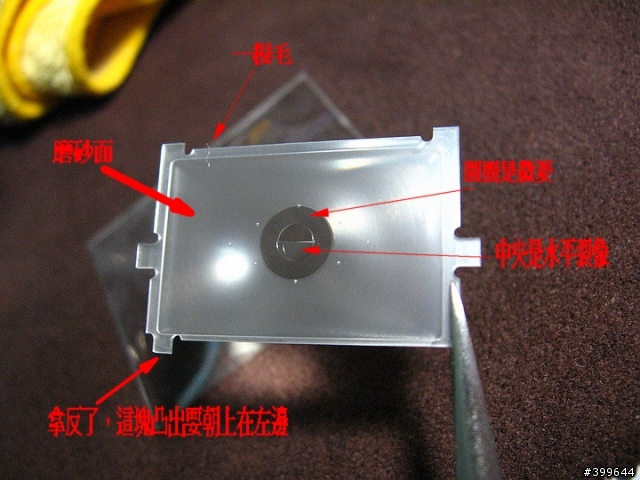

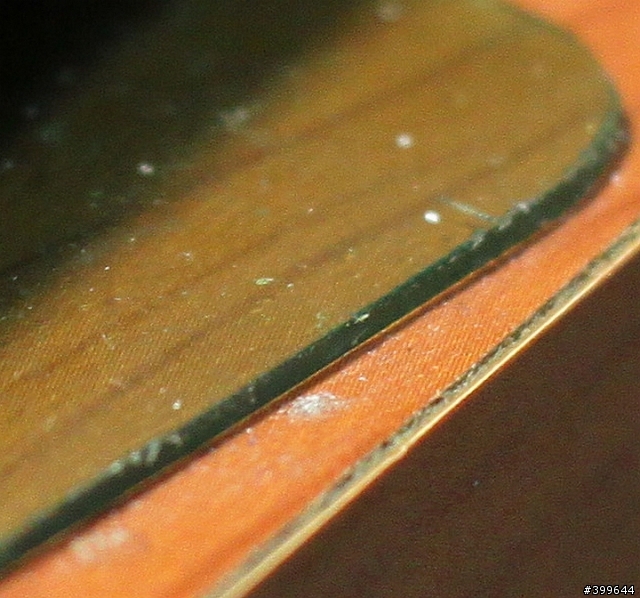

主角-FSB裂像對焦屏，你看才剛拆封從袋子拿出來，馬上就黏上毛細了，應該是靜電吧
所以我說空氣中的微塵是避無可避的，用吹球吹掉就是了，拿對焦屏對著光看，有微塵都看的出來
磨砂式的對焦屏，跟原廠的不一樣，原廠的是光亮面的
很神奇，磨砂屏看起來是糊的，觀景窗裡看起來也是糊的，可是一裝上鏡頭再看就變清晰的了，好傑克!!

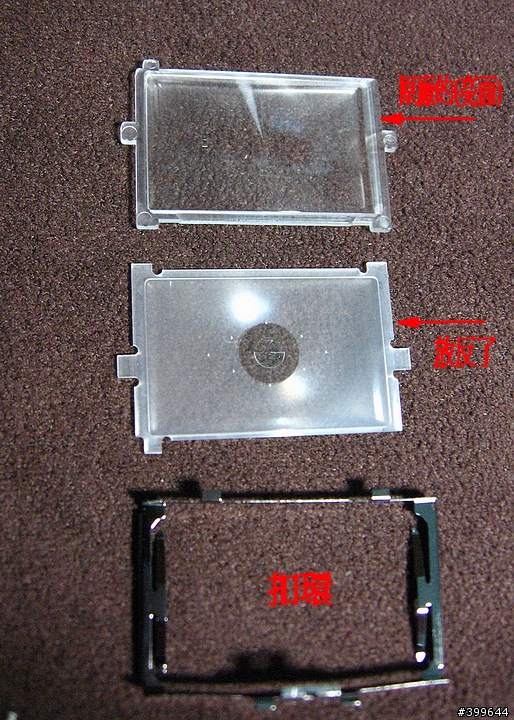

由上到下，原廠對焦屏，FSB裂像屏，金屬扣環；.......裂像屏放反了，其實外觀跟原廠一樣喔
裝的時候注意一下，其實現在的已經做的不錯了，裁切的跟原廠的外觀一樣，所以有防呆，擺不對是裝不進去的

把對焦屏拿起來平視看一下，有一面中央裂像部分會有凸起，另一面是完全平的，安裝時中央凸起那面要朝向熱靴
對焦屏上方跟下方有凸起，上方只有左邊一個凸起，下方兩端都有凸起，就照這樣夾著右手邊的凸起，小心擺進去
安裝方法就跟拆出是一樣的，反著看回去就是了
扣環部分注意，先將扣環上後方兩片金屬片移入插槽(看銅墊片那張圖)，放好後再放下扣環
用指腹壓下扣環，輕輕壓就好，會感覺到有卡一下，就是裝好了
如果用太大力就代表你可以能有地方裝錯了，別硬壓!!
檢查上面的步驟跟對焦環擺放位置，看哪裡放錯了，這個扣環輕輕壓就會扣上了，用大力代表安裝不正確


把原廠的用拭鏡紙包好，留著備用

休息一下，屏氣凝神太久，喘個氣先~
安裝正確後，別太高興，接著就是可怕的地方了，幸運的話可能一次就成，不幸的話就會淪入可怕的測焦地獄!!
這才了解為什麼說明書上有那麼多祝福文~~~
-------------------喘大氣的分格線-------------------------
所謂的校正裂像屏!!
請找手邊有準焦的鏡頭兩顆，其實AF鏡就可以了，因為AF鏡可調成MF
注意，光圈最好3.5以上，小於3.5的光圈在裂像屏上看會黑一半，水平裂像的部分上半部會暗掉，不好校正

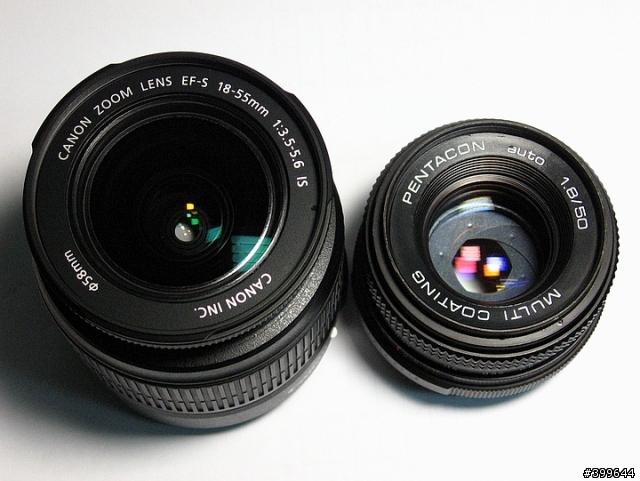

我自己是用這兩顆鏡頭來校正，CANON 原廠18-55 KIT鏡，M42手動鏡-PENTACON 50/F1.8
這兩顆在原本機身上測過有準焦，沒有很精密的測啦，可能有前移或後移個1~2mm，無視它

因為觀景窗裡我不知道怎麼拍，所以請參考網頁上的圖文教學(搜尋打"校正對焦屏"就有了)

找張白紙用黑筆劃上兩條黑線約0.1mm粗細，相距約2cm，然後擺在大約1公尺的地方....
(我知道我搞的很窮酸的樣子......請無視其他物件..)

用AF來測試，如果正確的話，機身的合焦指示燈跟BB聲響起，你在觀景窗上看到的兩條線應該要是整齊無岔開的
用MF測試(老鏡的話要有合焦晶片)，仔細的手動對焦到觀景窗內兩條線條呈現整齊沒有岔開，接著半按快門測焦
如果這時合焦燈亮了BB聲同時響起，恭喜你，一次搞定

反之，如果AF狀態下，機身合焦指示燈亮，可是觀景窗卻是呈現分岔的線條.....
或是MF狀態下，觀景窗裡是整齊的線條，半按快門合焦燈卻沒亮....
一樣恭喜你，準備前往測焦地獄了.....

請用兩顆以上的鏡頭AF/MF交叉測試，因為有可能是鏡頭本身有移焦，應該要排除
參考網頁上的校正教學，線條岔開的方式不同，代表的是焦點前移或後移
而網頁中有寫到兩種不一樣系統的裂像屏，岔開方式剛好相反，因為我買的FSB看不出來是哪個系統
所以...........好像沒用

自己想的測焦法，怎麼知道後移或前移?
將鏡頭調成MF，進行對焦讓觀景窗呈現整齊的線條，接著半按住快門，轉動對焦環讓機身合焦燈亮起
如果是順時針轉，合焦燈才亮，代表焦點前移了
如果是逆時針轉，合焦燈才亮，代表焦點後移了

也可以直接對著直尺拍(約呈30度俯拍)，例如MF對焦5cm這條刻度線，觀景窗對焦調到整齊沒有岔開
不要管合焦燈，拍下去看照片，看是前面清楚還是後面清楚

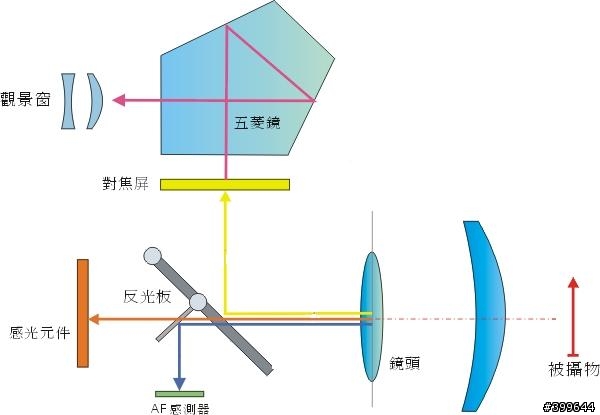

後移跟前移代表觀景窗與對焦屏的相對位置，影響的就是對焦屏的高度位置
就依網頁說的，前移的情形很少見，就是對焦屏位置離觀景窗的位置太高了，兩個方法可解決
一是把原本的銅墊片拿掉，降低對焦屏的高度
二是把銅墊片拿掉，裝入一個塑膠墊片(膠墊片比銅墊片薄)，一樣可以降低對焦屏的高度
如果試了都不行，請跟店家聯絡，他說他會幫你想辦法........他自己說的

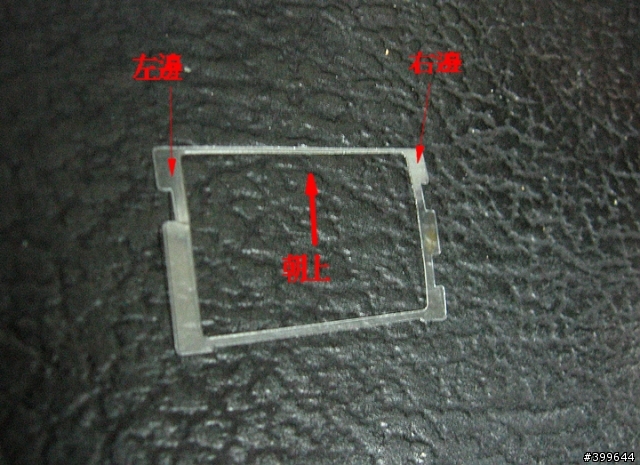

後移的狀況比較好處理，店家有附兩個與對焦屏大小相同的膠墊片，加上膠墊片提高對焦屏的高度

一共有三種組合法，請小心服用:
1.銅墊片+1膠片
2.銅墊片+2膠片
3.移除銅墊片，裝上2膠墊片

如果試了3之後，後移的狀況依然持續
就要自己裁切透明膠帶貼在膠墊片的四周(其實左右兩邊就可以了)，增加墊片的厚度，讓對焦屏位置再加高

我就這樣拆拆裝裝試了好幾次，真的要很專注+小心，切忌心浮氣燥，煩了累了就先收工，不要硬幹
還有，膠片跟對焦屏擺入的位置，除方向正確外
小心用牙籤把膠片跟對焦屏，調整到與銅墊片整齊重疊的位置上，再裝上扣環
因為銅片.膠片對焦屏這三個的形狀是一樣的，缺口也一樣，所以正確的擺法應該是要整齊重合的
這樣校正起來才準
(可以輕敲機身讓他們擺整齊，我自己是用牙籤調啦，拍了半天動也沒動，拍太大力又怕傷到什麼)

終於，校正完成了，我最後是試到裝上銅墊片再加一片膠片，裝上對焦屏
觀景窗的裂像合了，機身合焦燈也剛好亮
總共花了約3個小時，大部分時間都是花在校正上............

試拍一下，有稍微裁切，用光影批次處理，縮圖無銳化

室內約一公尺處的物品(pentacon 50/1.8 125/1，f2.8)


百分百裁切


百分百裁切，pentacon 50/1.8最近對焦35cm 1/500 f2.8


約一公尺處的盆栽(Canon 18-55，AF+P模式 1/200 f4，EV-2)


百分百裁切


無限遠，我故意對格子窗，裂像才好辨識。
Canon 18-55，AF+P模式，1/200 f3.5，EV-1.8


百分百裁切，應該有準焦
------------------完工分格線-------------------------
總結:
感謝大家有耐心看完.........如果真的有看完的話
換上裂像屏後手動對焦真的方便很多，再搭配合焦指示的話，速度會再快一些
而且用裂像對焦真的很好玩耶，成就感滿點

比較大的缺點嘛，就是大家所討論的EV值，一般來說都會過曝一些
以點測光而言，要減一點EV，約1/2或1/3
不過我換的FSB裂像屏很奇怪，可能是比較低階吧，我用18-55KIT鏡拍，EV不變
拍出來過曝整個爆掉，要減到-2格(不是1/2格喔)才比較正常
但是用M42老鏡拍，EV不用調，正常拍就是差不多正確的(一般老鏡拍會偏暗，通常會加個半格EV)
有沒有前輩可以指導一下問題出在哪，還是說用均衡測光會比較好?!
