最近趁著休閒的空檔
也DIY了一個，來分享一下製作的過程~~
不光是350D, 450D...
只要是Canon EOS系列支援2.5mm的機身都能使用
其實我已經有原廠 RC-1 遙控器了
電子快門線的功能可以用遙控器取代
不過DIY的心情又癢了起來
乾脆自己來做一個吧
目標是取代原廠的 RS-60E3
也就是說要能夠用快門線對焦、拍攝(快門釋放)
另外還要能支援B快門的控制
在網路上搜索了一下
發現電路走法蠻簡單的
那....還等甚麼~~ 開始吧!!!
首先是材料的準備
對焦跟拍攝的功能很直覺的就交給兩顆微動開關啦
雖然說微動開關也能控制B快門
不過要一直按著
這邊用一個兩段式有段開關來取代
另外要準備一個2.5mm的公頭
電線當然是不能少的
控制盒我找遍了手邊的素材
發現這個隱形眼鏡聶子的盒子握起來最順手，長度也差不多
就用它啦~~
這次的DIY為了好看一點，額外買了熱縮管來把醜醜的電線藏的好看一點
(控制盒都這麼醜了....電線好看也沒用吧.... XD)
總花費：
微動開關-15元*2(OMRON的一個要40元...)，兩段式開關-15元
2.5mm公頭-10元，熱縮管1米-11元
共~~~~ 66元
DIY的成就感~~ 無價
撲....
廢話不多說 開始吧

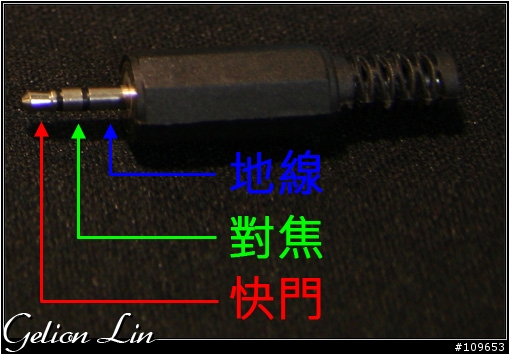

2.5mm電子快門線的定義如下
當快門或是對焦訊號其中一個跟地線短路之後就會作動

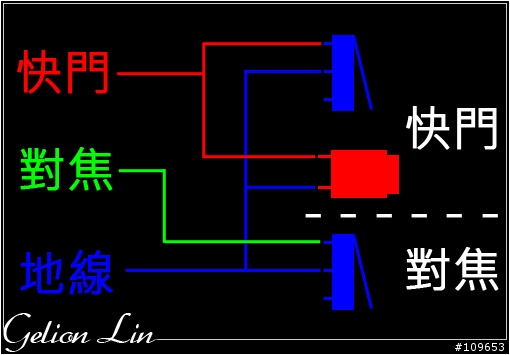

根據上面的定義
規劃的走線如下
簡單的說就是把地線給三個開關共用
另外快門接點同時接給微動開關跟兩段式開關
在B快門時，快門接點如果短路就會釋放快門
當斷路時結束拍攝
所以多接一組快門接點給兩段式開關
這樣在使用B快門拍攝時就不用一直按住了
當然，要用微動開關控制也行~~
額外說明一下，微動開關壓下時是靠近開關的兩點形成通路
所以要接在最前面的兩個接點

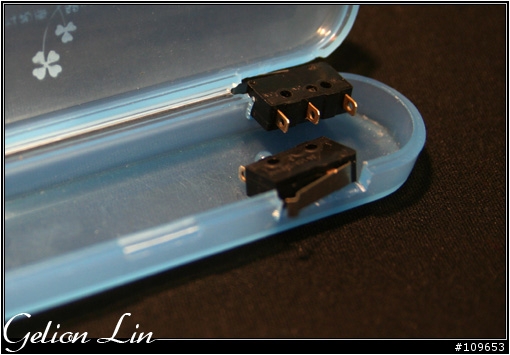

線路搞定之後就來上按鈕吧

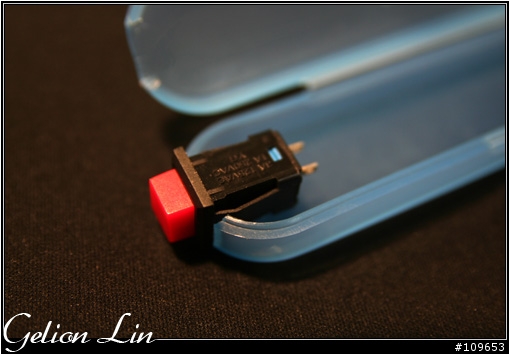

兩段式開關本身有卡榫，只要開好孔就能穩穩的卡住
可是微動開關就比較麻煩了，先挖洞，之後再用熱熔膠固定
這邊按鈕的排列是有玄機的，看到最後就知道了~~~

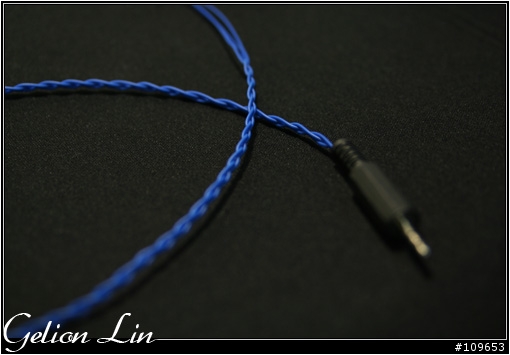

2.5mm公頭這邊焊好以後
用綁辮子的方法交錯電線增加電線的強健性

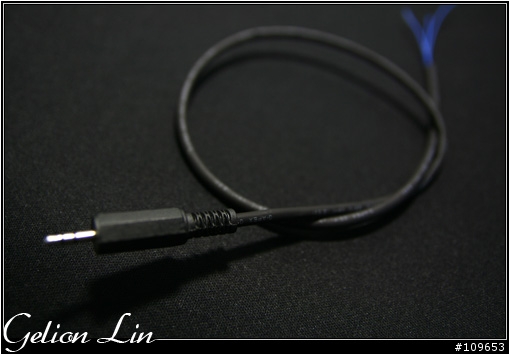

綁好之後就是這次新增的小幫手-熱縮管啦~~
套上之後還蠻好看的，而且大小剛好，不用再縮了~~

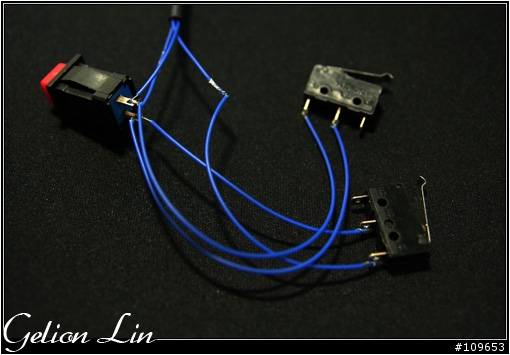

接下來就是線路的連結啦
焊死之前記得先測試功能是否正常~~

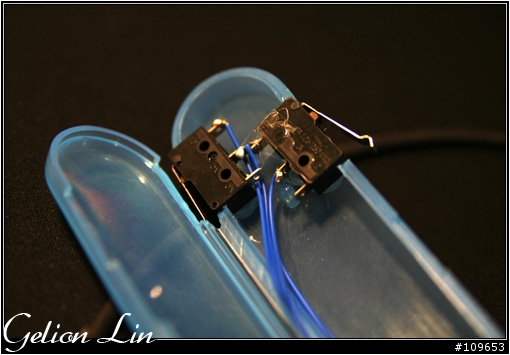

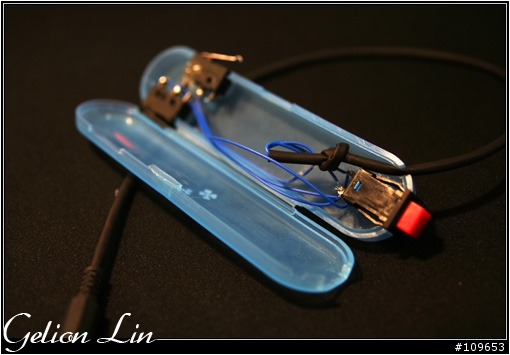

全部的接點焊好之後~~
請出DIY好幫手之熱熔膠來固定微動開關
最後把線路裡面打個結~~ 這樣才不會不小心扯斷
所有工作到此告一段落~~~
成果發表!!!!!
好吧...其實還蠻醜的....

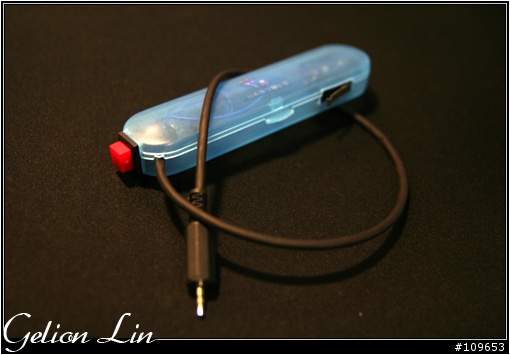

整體照來一張吧~~
前面所說按鈕配置的玄機即將揭曉~~~

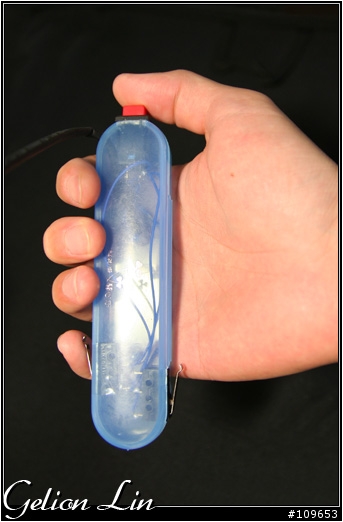

操作模式一：一般拍攝
模仿飛行搖桿的控制，先用食指按下對焦
聽到清脆的合焦聲後，就能用拇指按下快門啦~~

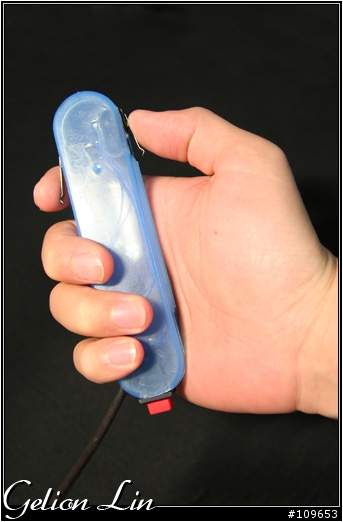

操作模式二：B快門拍攝
將控制器轉180度
以小指對焦，之後再用大拇指彷彿引爆炸彈的方式爽快的按下引爆...不是...是拍攝鈕
等到拍攝時間到了需要的時間之後再按一次就搞定啦~~
整體來說除了那個控制盒醜了一點外
目前用了幾次還蠻順手的~~~
有興趣的也可以自己試試看喔~~
