diffusionless wrote:
２０１０／９專利 U...(恕刪)
D大看完之後不太了解XD 可以幫忙分析一下解釋給小弟聽嗎??
感謝^^
個人積分：539分
文章編號：38937551
個人積分：1519分
文章編號：38938032
個人積分：87分
文章編號：38938228
個人積分：22分
文章編號：38939448
個人積分：3333分
文章編號：38940021
jacky60302 wrote:
D大看完之後不太了解...(恕刪)
那個是之前NIKON 2010年發表的專利
第一張是結構設計圖，二張是鏡片細節折射率 抗色散率等參數，像二張vd值很大通常就是ED鏡片。
現在DSLR通常都是採用典型望遠(telephoto)設計就是前凸後凹來降低鏡身長度，廣角逆望遠(retro-focus)設計就是前凹後凸來延長鏡後距。
G1 G2 G3 G4是鏡組代號，一般變焦鏡頭設計會根據凸鏡組(positive +)與凹鏡組(negative -)組合，大致上可以分P-lead 2-3 group，N-lead 2-5 group，P-lead 4-5 group。
P-lead，就是第一鏡組是凸鏡組，2-3就是會有兩組或三組，像是+- +-+ 。
P-lead 2-3 group:+-,+-+
N-lead 2-5 group:-+,-++,-+-+,-+-++
P-lead 4-5 group:+-++,+--+,+--++,+-+-+
這裡是典型p-lead 4-5group的方式，+-++也是一般典型望遠變焦鏡頭設計。

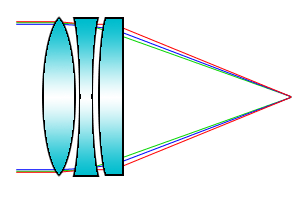

而望遠鏡頭視角小其中較重要是色像差修正，而利用低色散低折射率的凸鏡片與高折射率的凹鏡片組合是常見消色散結構設計，所以大部分望遠鏡頭通常會前面會有數塊大尺寸的ED UD 螢石等低色散率凸鏡片。
這些也是望遠鏡頭高價來源。
像是
這裡簡單來說，這顆70-200 F4就是最困難並不是光學問題，而是價位與體積重量。
