我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)

之前有一次維修記憶卡讀取不穩問題,
只要拍一拍主機,又會恢復,
感覺是接觸不良的問題,
回原廠說要換掉"讀取記憶卡的原件",
好死不死,剛好過保固一年半,索價$2500,
放棄給原廠修...
自己拆開用了一滴快乾固定記憶卡讀取排線,搞定...
可惜那次手邊沒有相機記錄過程...

這次拿了老婆大人的Pentax A10來記錄維修過程...

這次的問題:
快門半按,在對焦時稍微晃到,對焦就會跑掉,感覺還是接觸不良...
以下就開始來拆機啦!

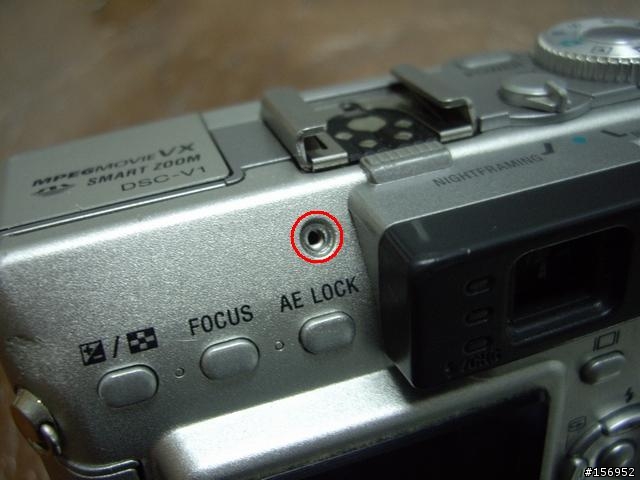

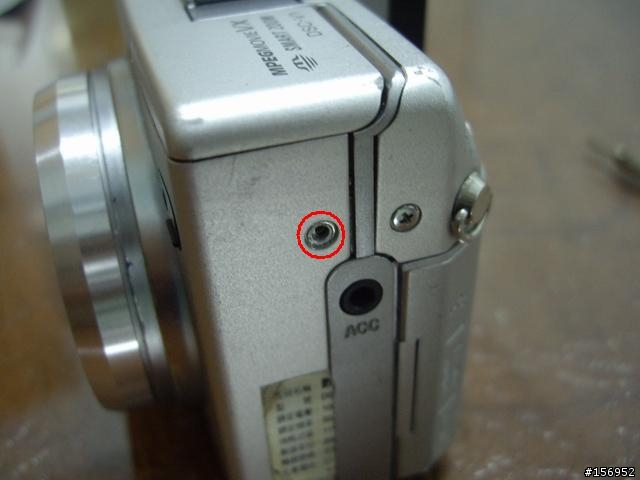

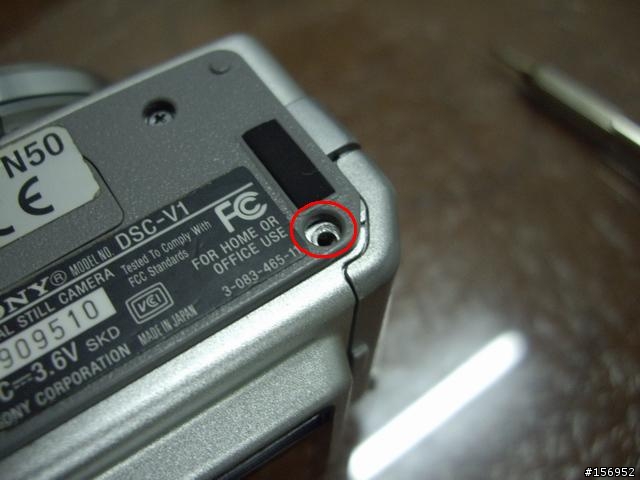

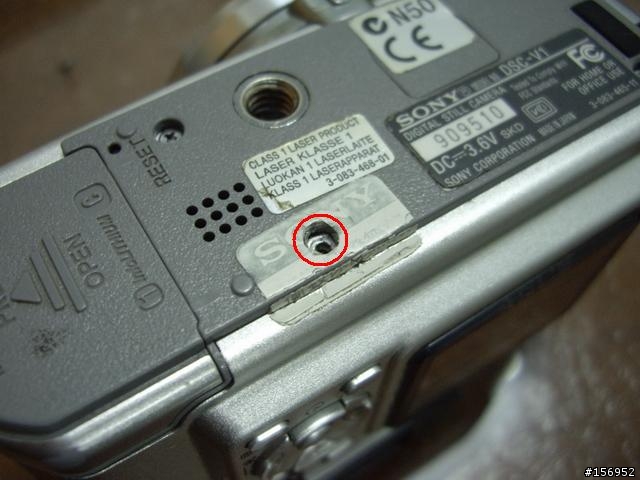

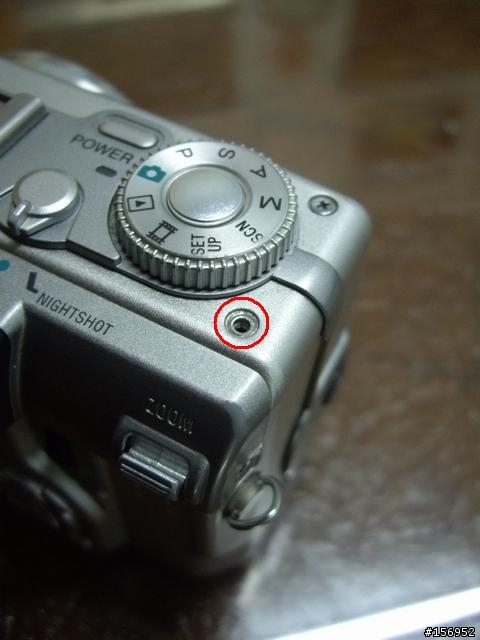

先取下外殼螺絲5顆,如下圖:
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)

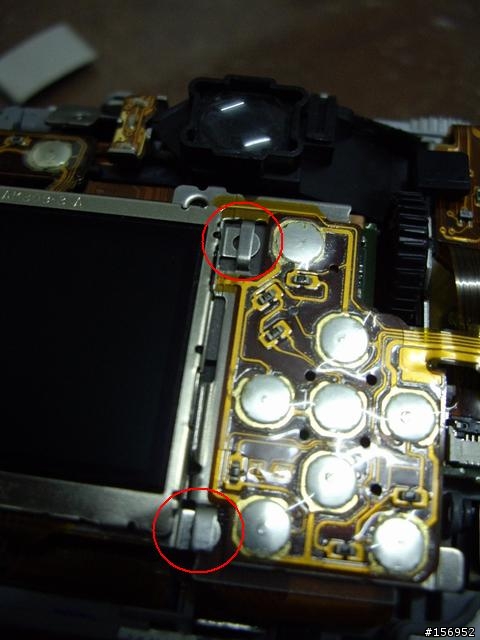

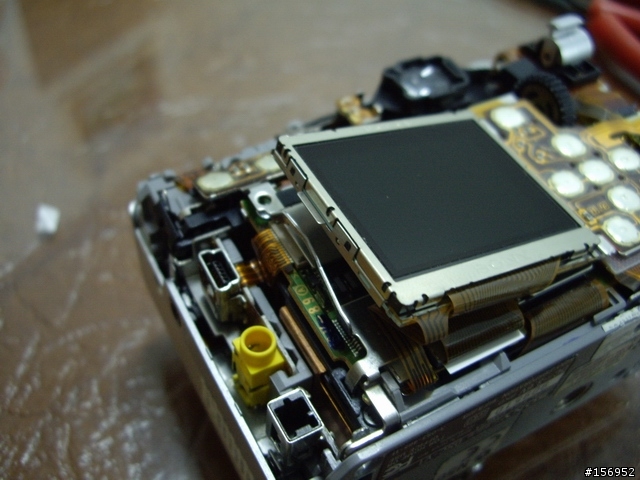

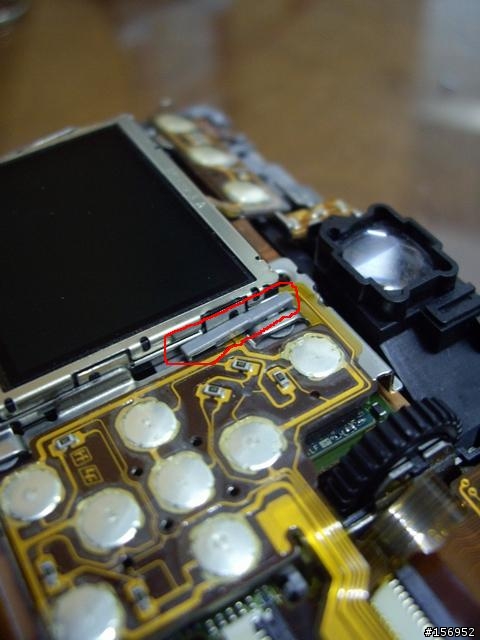

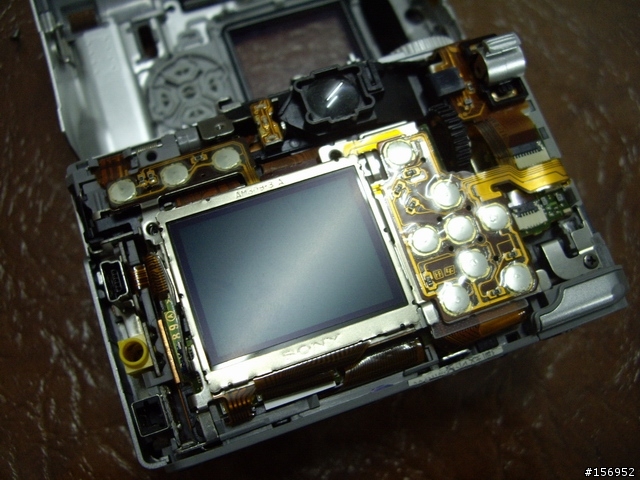

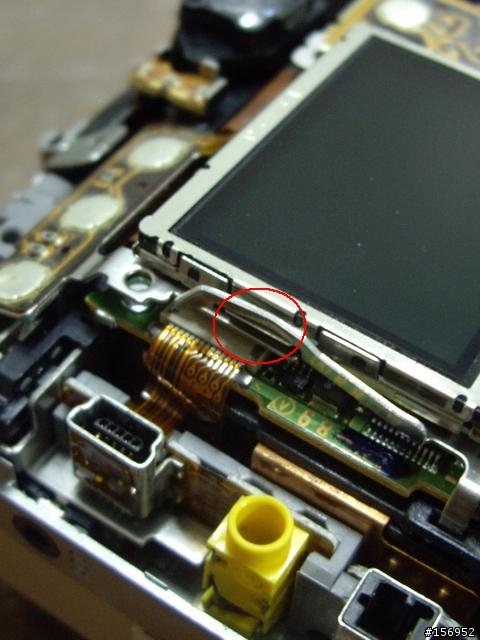

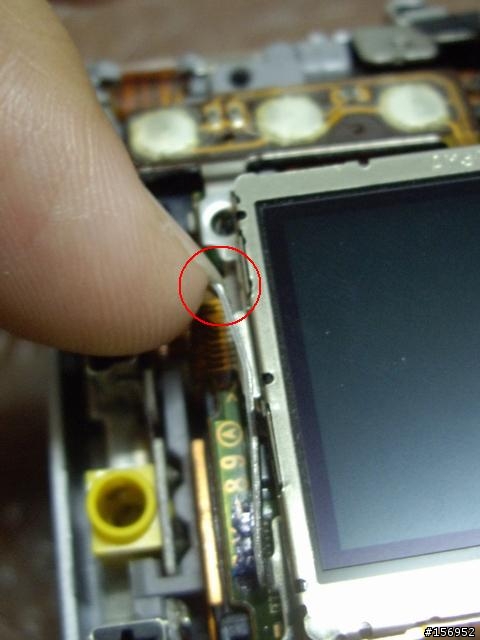

再來取下那小小的1.5"LCD,如下圖:

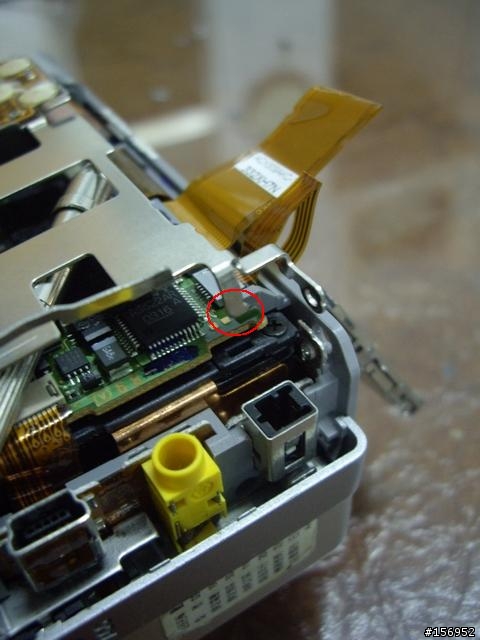

(那個小小灰色的長條物要收好,很容易掉!)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)

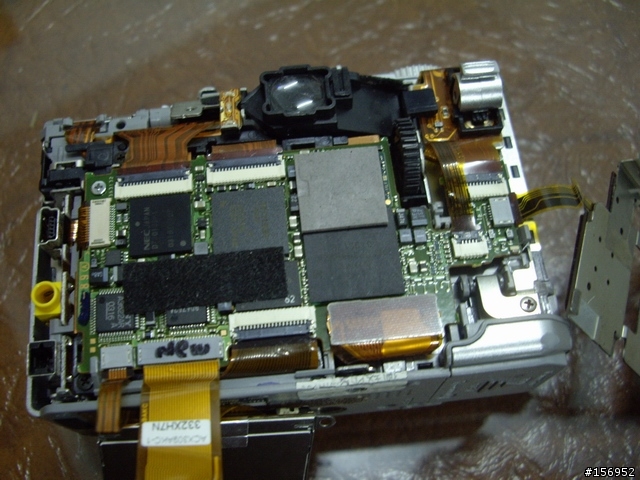

取下所有原件的固定骨架,如下圖:
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)

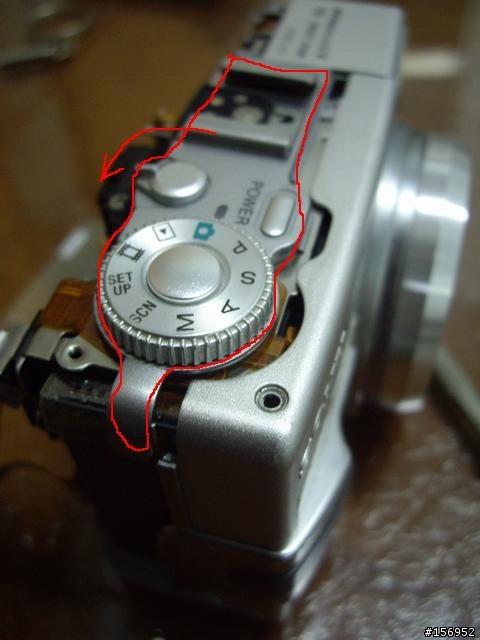

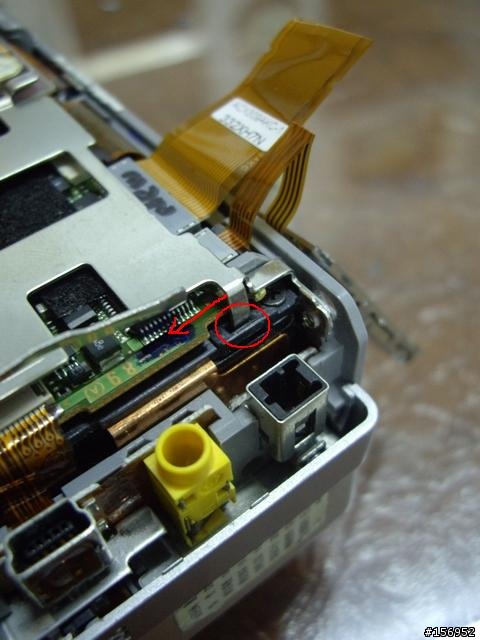

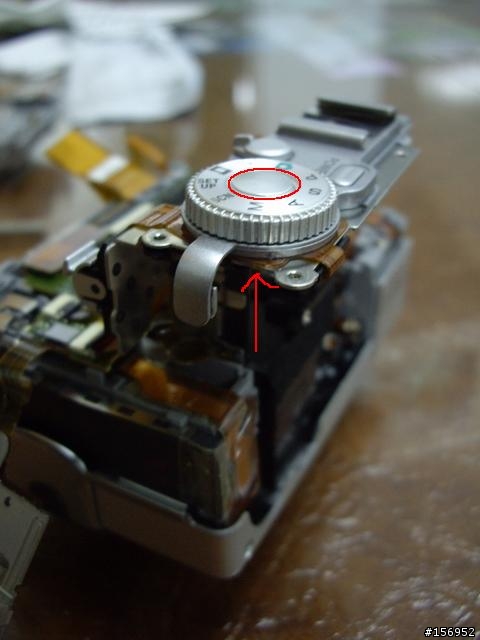

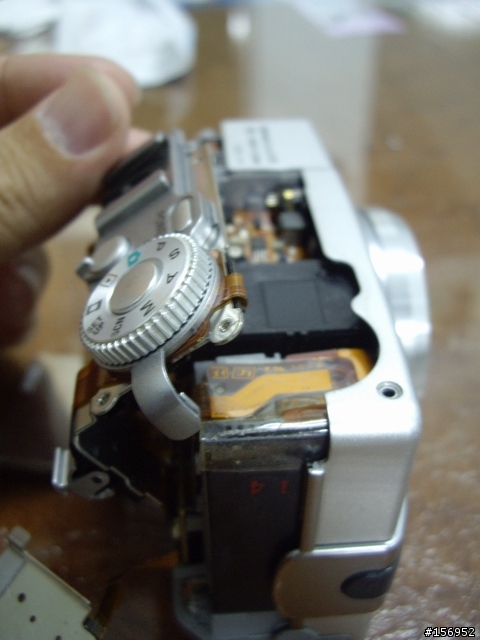

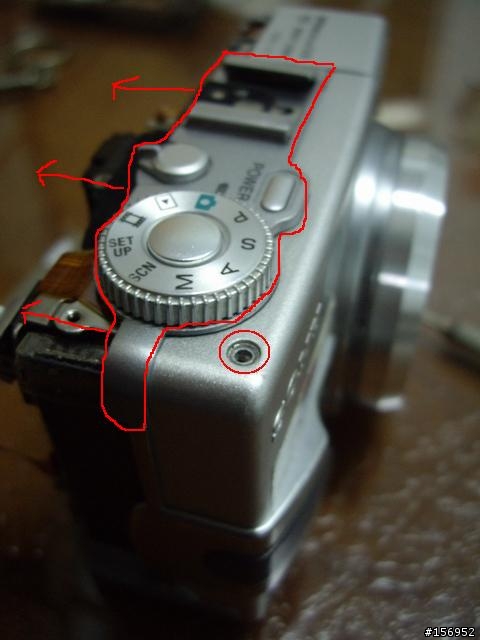

取下快門原件,先鬆開螺絲再往箭頭方向推開,如下圖:
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)

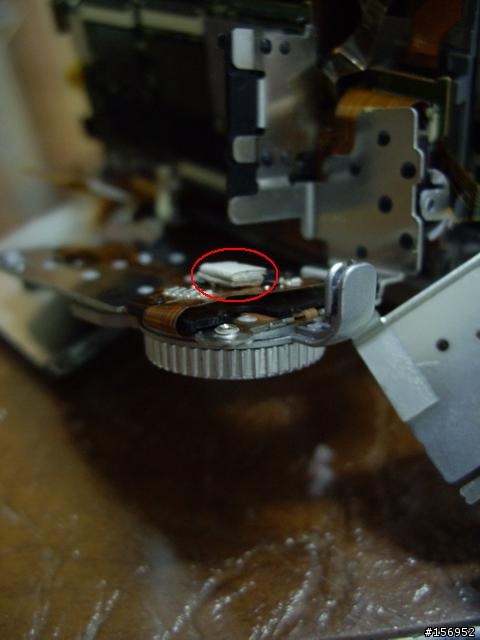

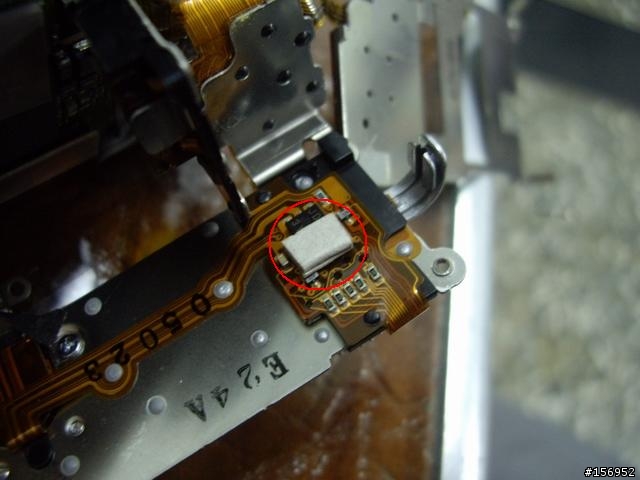

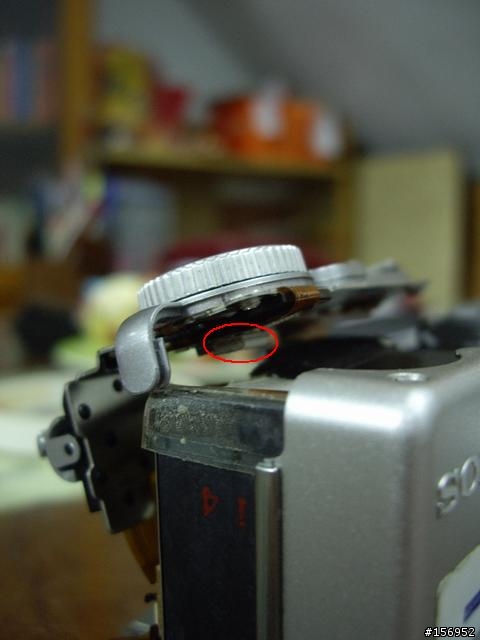

準備厚紙板墊在快門底部,讓快門下方沒有鬆動的空間,如下圖:
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)
我的DIY維修日記 Part 2 2007.04.13(Sony V1 快門維修)

結果:
用了一張厚紙板(因為太薄,所以我折三折)以雙面膠固定上去,搞定...

後記:
記得之前還有一次接外閃使用,
導致熱靴附近的螺絲自己鬆動掉落遺失,
回原廠要跟我收螺絲一顆100塊,土匪,
幸好被我盧完後沒收,算技師有良心,
最後我還跑去電子街買一堆備用,好幾顆一塊錢...=__=
自己DIY享受樂趣,也賺了不少錢,哈!

注意:
過保固但有毛病,已經不想要的機子才能自己嘗試喔!
但沒事請不要亂學,免得惡搞弄壞了,送去原廠人家不想理你,那就Orz了...
敢問樓主該不會是從事生產管理相關工作吧?
這講義實在是......太專業了。
如果有更多DIY維修成功的案例 以後就不用去給原廠坑了
我手邊就有一台DVD201 年初因為出現 E:61:00 的錯誤(無法對焦, 就像大近視一樣)
送修時評估是鏡頭組壞掉, 需5000圓, 於是忍痛接受,
隔兩天接到電話說是機板壞掉需9500圓, 就放棄急救
現在還躺在停機間
如果01有人想要研究DIY維修的話, 再PM給我
我會考慮捐出大體的
ydd wrote:
敢問樓主該不會是從事...(恕刪)

哈...差太遠了...
我只是小時候手賤,喜歡亂拆東西而已...
重點其實是預算不購買新機啦!
只好把舊機修修看,將就著用囉...
也許是快門按鈕已經老化了吧...
現在問題慢慢又浮現了...
買個零件機來修理看看囉...
不過現在敗了450D+17-55mm皇鏡了,這台V1修好就當備用機囉...
期待更多人來個DIY維修日記!
微動開關氧化的話 可以用接點復活劑或是wd40之類的噴上
但是不要噴太多.....


應該會有效果
單接觸不良 是很好解決的
真是勇敢
佩服佩服

我這一台還放在家裡!
已經壞了
今天晚上回家也試試看!!
isuyashiro wrote:
微動開關氧化的話 可...(恕刪)

實在是太感謝您的提醒啦!!
剛剛抱著必死的決心...
啊...不是...是一定要修好的決心....
嘗試再拆開一次,
這次拆得更徹底,把那個快門按鈕+旋鈕組整個拆開,
要把圖中好幾個灰色、黑色的塑膠焊接點(塑膠融化連接的)去掉,
發現快門按鈕接觸點和轉盤接觸區果真黑黑、髒髒的,
這就是接觸不良的原因,
家裡還有一台Sony P5轉盤有問題,應該也可以這樣修吧...
我用美工刀輕輕的在表面刮一刮做去污的動作,
最後再用快乾固定那些被我削去的塑膠接點,
之後做測試....
耶!成功了!真是太讚了!

第一次維修記憶卡讀卡模組只用了一滴快乾,費時時間1.5小時,原廠換掉要價$2500,
第二次維修快門模組,費時1.5小時,失敗...(問題判斷錯誤...)
這次維修快門按鈕模組用了四滴快乾,時間2小時,原廠換掉應該不止$2500吧?
應該賺了5千以上,加上維修經驗值,非常有成就感....

下次再po圖~
大推
我的V1也是同樣問題
"我愛一條柴"大大PM這篇給我
之後花了一小時
我的V1也復活了
感謝
大大能知道是哪邊有問題
墊穩固就行了
真的很厲害
lclark wrote:
大推我的V1也是同樣...(恕刪)

不過後來墊著還是沒用,
再次拆開後發現是接觸點久了、氧化了,
清一清之後,好像就不用墊了...感應像新機一樣~
