我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

照片終於找到了,補上圖,有圖有真相~

施工前請先確定:
1.電池已經拔除!
2.手上沒有靜電(可以去地板摸一摸應該可以釋放吧...)
3.詳細拆機圖可參考小弟前一篇的照片(在文末有連結)

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

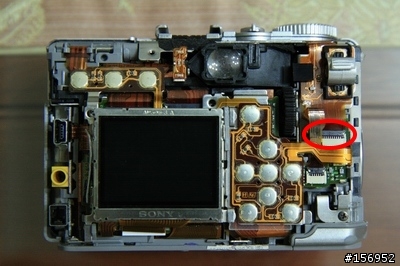

拆開機殼後,圖中圈圈處的排線小心拔開,就可以卸下對焦按鈕模組~

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

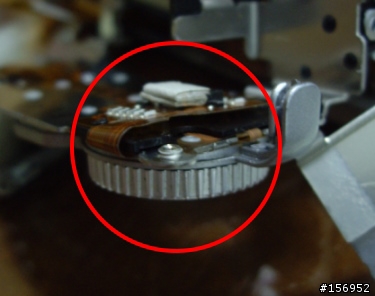

等一下要把這個部分上下完全分離成三個部分,
就可以看到快門按鈕裡面的接觸點,還有功能轉盤的接觸點...

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

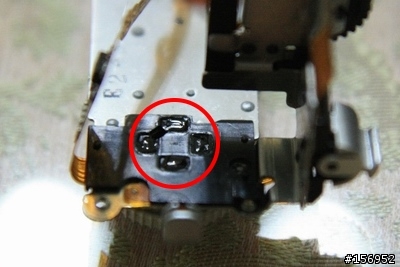

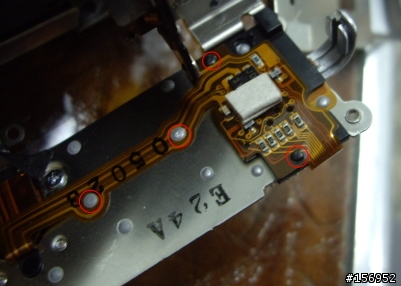

把圖中所有的塑膠焊接點都用美工刀去除...

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)
依圖翻開後下面還有一層要去除塑膠焊接點...

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

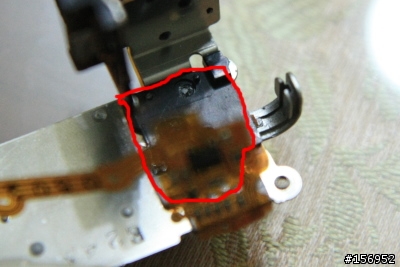

就是下面這塊黑色的,把焊接點也去除吧~(抱歉沒拍好...

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

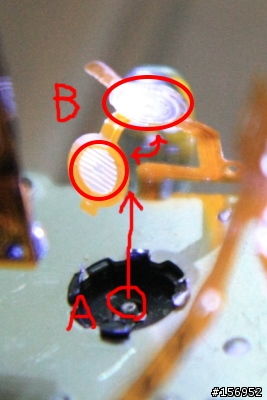

接下來從A處把B拿出來,這是按鈕感應處,拆成圖中B處的上下兩個部分,
很顯然的,因為長久的使用和潮濕而出現氧化和髒污,
把中間髒污處噴一噴WD40、擦一擦、磨一磨弄乾淨...
(手邊剛好沒WD40和細砂紙,只好用美工刀刮一刮...

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

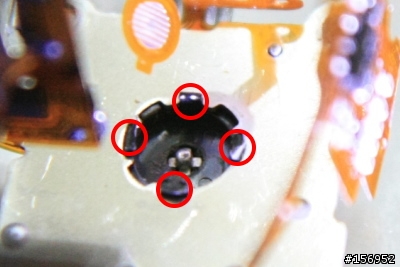

接下來乾脆連轉盤都拆了...把圖中四個焊接點去除...
去除之後,將中間黑色部分往下推,轉盤就掉出來了~

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

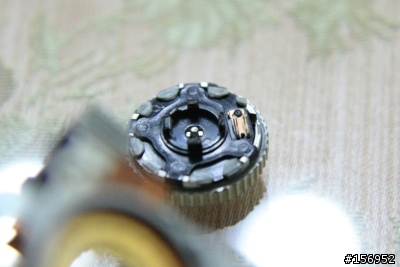

這就是轉盤啦~

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)

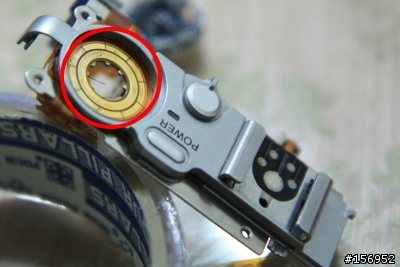

圖中就是轉盤的接觸點,也是頗髒的,清一清吧~(PS:這是清完的照片...)
到這裡已經完工一大半了...接下來請注意最重要的事!

我的DIY維修日記 Part 3 2008.07.12(已補圖!有圖有真相~ Sony V1 半按快門對焦後會跑掉)
1.最後要黏快乾之前,將剛剛拆開的部分都裝回去,先裸機裝電池測試一下對焦按鈕正常否~
2.再來要確認轉盤裝回去的位置對不對,要裝電池實際轉轉看!轉SCN後畫面有沒有出現SCN?
3.將元件都一一裝回去,剛剛那兩層去除的所有焊接點確實用快乾黏妥~

測試後很滿意,跟新機一樣,半按對焦都不會再跑掉了!

維修日記 Part 2 2007.04.13 Sony V1 對焦出問題
詳細圖文請按此
半按對好焦後對焦會跑掉,忍了一陣子,本來要換新機了,
後來還是忍不住拆開(因為已經有第一次成功的信心了),
發現是對焦按鈕模組接觸不良,於是用一小張厚紙墊在縫隙處,
看起來問題好像解決了,不過...過不久卻又出現類似問題...最後只好放棄了

維修日記 Part 1 2005.08 Sony V1 記憶卡讀取有問題
有時拍完相片都會消失,有時開機即讀取錯誤,
因為通常是拍一拍機身就好了,過保前一個月不以為意,但卻在過保後1個月出問題了,
拍一拍也無法解決...送修Sony的結果要價$2500...我暈...放棄...
我猜這應該只是接觸不良所致,拆開後發現記憶卡模組與機身的連接觸會晃動,
因此用一滴快乾固定好,搞定!
(抱歉,當時因為第一次拆V1,既沒把握修好,同時也因緊張而忘了拍照~沒圖沒真相...@@)
看來我的V1也是這個問題吧!!
改天也來修修看吧~不然半按快門都不能對焦了
focuschung 先進您好:

您真的是太利害了!
真是佩服

我的 V1 也有這樣的情形
但是實在 捨不得因為這樣就換一台相機
太可惜了

您提到

『把圖中所有的塑膠焊接點都用美工刀去除,
共有兩層,圖中紅圈圈是第一層,拆開後還有第二層...
去除焊接點之後,把這個部分上下完全分離成三個部分』

這部分 不知道能不能麻煩您在說明的更清楚一點
或是您若是找到這次拆裝的照片
希望您可以再貼上來

因為這樣的動作不是高手級的人物
實在是不敢亂動阿
會怕 ><

再次感謝您分享您的心得
讓我對V1重新燃起署光
focuschung 您好:

依您對 V1 的拆裝經驗來看
請問若我在 相機快門的地方 滴幾滴 wd40
能否滲進去清除氧化和髒污的東西呢?

不知這樣會不會讓相機壞掉
先謝謝您
saintchou wrote:
依您對 V1 的拆裝經驗來看...(恕刪)

已補圖,有圖有真相....
有需要的網友可以參考看看喔~
真是佩服
謝謝您的分享
真是一個寶貴的經驗

每個步驟感覺都挺可怕的
一個不小心 相機可能就毀了

不知道該不該這樣做呢?
好猶豫喔...
saintchou wrote:
真是佩服謝謝您的分享...(恕刪)


如果還是遲疑的的話,倒是可以提供些建議...
1.原機繼續使用,忍受不穩定的對焦...(可能照片經常會失焦!?)
2.這台想當備用機,怕弄壞不想拆,另外買新的機子來用
3.過保送修不划算,乾脆不要了,做好買新機子的心理準備,不過...萬一不小心DIY修好,就賺到一台功能正常的機子了.....只有這種狀態才建議自己動手維修喔....

其實我第一次拆也是感覺很害怕...
因為元件太多,而且拆開要頗有技巧,
一方面是佩服設計者,一方面是覺得原廠技師果然不是這麼好當的,
但是拆過之後,就覺得其實也還好,
如果怕忘了哪一個步驟如何裝回去,
就用另一台相機(手機?)把拆的過程都拍下來以防萬一~
無意間搜尋到這篇文章,就把防潮箱內的V1拿出來"維修"一下!
自從它的半按對焦功能不太靈光之後,就很少拿出來用了,
沒想到清理完之後又變回一尾活龍了!!
太感謝啦~

雖然有了A100之後他的出場率就變得很低,而且一般隨身都用K800i代替,
現在可以把它放到包包裡面當隨身機囉!雖然大了點,不過功能還是很強啊!!
對焦比A100還快很多~~~~
呵呵...
真開心看到有人也把自己的V1修好了,恭喜啦!
原來人人都可以是$ony維修技師啊~
