【NEX轉生】真.紅外線攝影 『NEX全制霸』追加5n低通移除!



已完成改機記錄 : NEX7、NEX6、NEX5、NEX5n、NEX3、NEX3c、NEX3n



-------------------------2014/04/25 NEX6 B+W 093 濾鏡測試---------------------------

感謝網友羅先生提供 NEX6 改裝 B+W 093濾鏡,以下是本次測試報告。


時間:2014/04/12 下午14:00左右
地點:嘉義市政府文化局,天氣晴
機種:NEX7、NEX6
鏡頭:16-55 pz
參數:光圈全開F3.5、A模式、ISO100
樣本:標準模式與鮮豔模式

1.標準模式:色調+0 對比+0 銳利+0
可判斷093的濾鏡在同一場景之下,天空較為青藍、地上草皮也較冷白,整體顏色R72較暖紅。
熱班現象輕微。


樣本照片:



2.鮮豔模式:色調+3 對比+3 銳利+3
調整色調後093天空依舊較為青藍、對比較為分明,整體顏色R72較為飽和。
熱班現象明顯。



樣本照片:



結論:因R72的光譜較093短,所以顏色呈現暖色調性,高一點波長的093較能呈現清涼的雪白紅外線世界。

-------------------------以下進入番外篇 NEX5n 移除低通濾鏡測試---------------------------

同一時間,也感謝網友顏先生提供 NEX5n 拆除低通濾鏡並且願意供本研究所測試使用。

左:NEX5R 原始狀況、右:NEX5n 已拆除低通濾鏡
拆除後CMOS呈現墨綠色樣貌



測試重點:畫質、色調、對焦、耀光

1.很多人關心關於拆除低通濾鏡之後,是否能像RX1進化成RX1r的畫質一樣厲害?
其實不相上下,因為色調轉換的關係,多了紅外光譜進來之後,照片如同抹了一層淡紅色的濾鏡。



2.色調方面,以下兩張照片提供比較

原始色調:NEX5R


移除低通濾鏡色調:NEX5n


比較像是底片時期的正片效果,色調寬容度變大了,顏色也像過期底片呈現的不穩定。

3.對焦,為何要提對焦?
在試拍的時候,都使用中央對焦點作為拍攝,卻往往調焦平面跑到更後面去了,準焦方面確實有因為拆除低通濾鏡之後,造成不小影響

樣本照片本是對焦於最前端石頭外的圓形綠色植物(綠之鈴),結果卻從石頭中段開始準焦。


4.耀光部分,差異最大,原本換上紅外線濾鏡之後,不管是R72或093,皆會出現明顯的六角鬼影的耀光,移除低通濾鏡之後,可證實誇張的耀光情況,是由紅外線濾鏡折射造成的。
(詳請參閱NEX7 改 093的測試報告)


重點總結,移除低通濾鏡之後,如果沒有對綠色植物設定白平衡,自動白平衡之下依然是一片通紅

自動白平衡樣本:


手動白平衡樣本:


至於鏡頭先外掛濾鏡的方式,由於手邊沒有現成的濾鏡,所以就將相機寄還給原主人,而外掛與改裝的方式見仁見智,在改裝前提之下,鏡頭外掛濾鏡可以依照不同廠牌濾鏡轉換紅外線波長,卻無法在特殊鏡頭上裝上濾鏡,如魚眼鏡頭,而改裝就是一次性選擇,一旦選擇某種波長濾鏡,則任何鏡頭都會是那種色調的呈現,無論是何種接觸紅外線攝影的方式,都是一種特殊的體驗,本次報告提供給對紅外線有興趣的你們,下次見~

-------------------------2014/03/27 B+W 093 濾鏡測試---------------------------

感謝網友蔡先生提供 NEX7 改裝 B+W 093濾鏡,以下是好熱的測試報告。





B+W 093 樣本照片

Flickr 上 好熱未命名相片

B+W 093 濾鏡特性,主要是接收波長880nm~1000nm的紅外線光譜,對比HOYA R72 濾鏡的720nm 的影像更為純粹,將由以下文章進行說明。


Flickr 上 好熱濾鏡差異

由於網友之前改裝濾鏡為坊間不知名的720nm濾鏡,也因相機無法live view,所以成像出的結果無法達成影像需求,而好熱曾有改裝過B+W 093 的經驗,所以才有好熱來進行改裝及研究的機緣。

先前的濾鏡測試,由於相機的白平衡寬容度不一,所以僅能參考使用。




以下進入今日2014/03/26的測試文章:
時間:上午11:30分。
地點:國立台灣美術館
天氣:晴朗高溫,室外溫度30度。
相機參數:兩台NEX7 分別改裝 HOTA R72 與 B+W 092 紅外線鏡片,光圈、快門、ISO、影像風格設定相同。
鏡頭:E16mm 2.8 與 E PZ 16-50mm 3.5-5.6,光圈設定為F4、F8。

1.鏡頭差異說明,本次測試只有鏡頭樣本不一樣,所以先確定鏡頭素質會不會影響色調或反應。

同樣使用16mm焦段,光圈固定F4做測試。

Flickr 上 好熱鏡頭樣本

結論是鏡頭只影響畫質清晰度,所以撇除鏡頭因素而導致不一的顏色變數。

2.原始JPG檔案比較,風格分別設定為:黑白、標準、鮮豔,相機曝光值皆為+2


Flickr 上 好熱R72 093原始檔對比

發現R72較容易出現過曝的現象,而093色調比較沈穩有層次。

3.後製JPG檔案比較,風格分別設定為:黑白、標準、鮮豔,相機曝光值皆為+2


Flickr 上 好熱R72 093後製檔對比

製過後可發現,093在鮮豔模式的藍天會比較明顯,而黑白對比也會比R72更強烈。

4.人像測試,主要對比血管呈現的樣貌


Flickr 上 好熱R72 093人像測試

093較能反映皮膚下的血管分佈,特別是耳朵微血管較多的地方,後製後呈現深藍色的反映。

5.耀光測試,證明不同紅外線濾鏡在同一個鏡頭之下會不會對耀光有不一樣的反應。


Flickr 上 好熱R72 093耀光測試

結論是不會因鏡頭而減低耀光的發生,而是因鏡頭的品質呈現不同的耀光,這也是紅外線濾鏡的迷人之處啊

以上是本次B+W 093 的濾鏡測試,最後放上實拍照片

黑白實拍照片:

1.

Flickr 上 好熱未命名相片

2.

Flickr 上 好熱未命名相片

彩色實拍照片:

1.

Flickr 上 好熱未命名相片

2.

Flickr 上 好熱未命名相片

3.

Flickr 上 好熱未命名相片

總結:越高係數的紅外線濾鏡,呈現的品質會越接近純粹,越高nm對比越強烈,而有品牌的濾鏡雖然要價不菲,但確實不辜負售價與品質,本文章測試內容提供給紅外線的玩家,有另一種呈現的可能。


-------------------------2013/07/08快速人像膚色還原教學---------------------------


首先準備photoshop軟體與一張"初步"色板轉換過的人像照片


將照片解鎖


再複製一次照片


調整曲線


色板選取紅色,隨個人喜好微調配人像膚色


色板選取藍色,隨個人喜好微調配人像膚色


開啟遮色片


點選負片效果


選取筆刷,筆刷顏色需要是白色


塗滿皮膚部分


點選濾色


然後新增空白圖層


套所嘴唇部分


選取要上口紅的地方


填滿顏色


選取喜愛的口紅顏色,按下確定


最後一樣選取柔光覆蓋


簡易人像膚色還原就完成啦~







-------------------------2013/05/06 NEX7 參戰報告------------------------------

感謝這些日子以來網友們的支持,讓小弟有些許研究經費可以做更多的改機測試報告,因此入手了第二台NEX7,到底這台NEX小強與紅外線能有什麼突破,請看更新改機報告。


NEX7的低通濾鏡,比起3,5系列,多了一組排線,目前判定為除塵模組。


首先報告改機NEX5與NEX7的差異
1.NEX7白平衡多了A值與B值可調整,NEX5只有G值與M值。

此數值影響的結果小弟會另外製作表格說明。

2.曝光級數變成±5,因紅外線需要更多的曝光,可補足曝光不足之情況。

3.拍照與錄影畫質更加優異,色彩之寬容度完全不負小強之美名。

4.其餘機身設定完全沒問題,OVF、相片效果、外接麥克風、自動對焦等,沒發現異狀。

5.因白平衡多了更多色域,所以自訂白平衡之後所呈現之效果不同於NEX5之藍色調,而是褐色調。

風景比較圖


人像比較圖


微縮模型(內建相片效果)比較圖


6.錄影效果測試

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)

7.範例照片

夜景


室內


山上


模型效果


街道


小結 : 會決定將NEX7開刀,主要是因為錄影的需求,且多了更多可嘗試的照片效果,改機完之後天氣狀況一直不好,小弟也會將各種天候影響呈現效果的報告慢慢補完,那就先這樣啦~

續1,NEX7各色域比較樣本圖,將NEX7內建之色域圖擷取,再以各邊角以編號拍攝說明


測試樣本照片


各編號之影響效果圖


結論發現色域影響內容在於左上B~G內顏色較能呈現出紅外線之效果照片

也就是說將會有64種紅外線與相機可變化的色調。


-------------------------2013/01/11 縮時+錄影後製完成---------------------------

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)



想當年,小弟衝著NEX可以轉接各家鏡頭與眾多優點之下,便開始了與NEX的生活。

當年的開箱文

兩年過去了,相機與鏡頭依然越來越多,甚至連NEX7都出現了之後,NEX5幾乎成了防潮箱的屋主...

直到最近發現了一種轉生術,NEX5又重見天日,從此每天跟我一起欣賞世界的另一種美

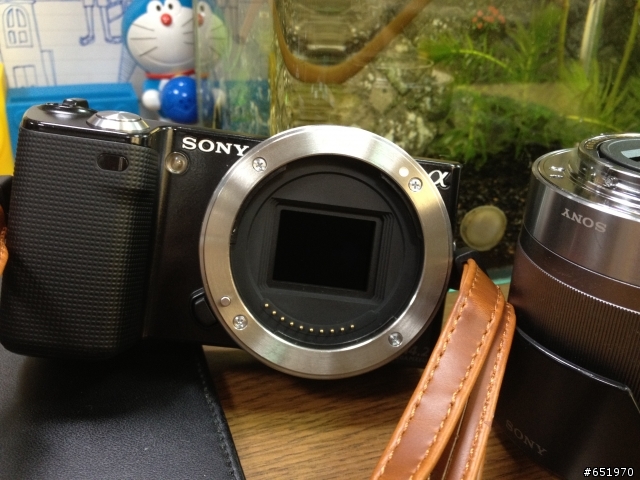

首先呢,準備一台"食之無味又棄之可惜"的 NEX 初代機,然後開始拆解

注意 : 以下行為會失去SONY對NEX原廠的保固!!


深入核心,細心大膽的把所謂的"心臟"摘除



然後拆了這個"低通濾鏡"
註:1.保護感光元件不被灰塵附著。2.阻隔紅外線波長進入感光元件。



接著再準備一塊跟他尺寸相符合的紅外線濾淨,進行裁切
註:官方公告APS-C (23.4 x 15.6 mm)尺寸,但是千千萬萬不可裁切成這種大小!!!
不然絕對會浪費掉一塊貴森森的保護鏡片!!

必須先把低通濾鏡拆卸起來之後,在對紅外線濾鏡進行玻璃切割喔!!鏡片使用HOYA R72


然後把低通濾淨跟紅外線濾淨進行"器官移植",移植之後就會變成這副模樣


以上就是NEX轉生過程,當然要進入紅外線的領域有千千萬萬種,下面小弟談談這種的優缺點吧。
p.s.低通濾鏡要好好保存,未來還可以藉由改機回到原本的ENX喔!
-------------------------------------------------------------------------------
一般紅外線攝影有兩條路,高速IR改機 & 鏡頭前外掛濾鏡

最大的差別就是,高速IR改機之後 :

1.所見即得,可以直接在LCD上取景構圖,並且自動對焦。

2.自由自在,可以使用低ISO,並且搭配任何光圈與快門,創作不受限制。

3.一勞永逸,NEX這種萬能接口,透過轉接環就可直接讓所有鏡頭直接進行紅外線攝影。

4.省時省力,省去手動對焦、長時間曝光、以及攜帶腳架等種種不便。

5.說那麼多不如看個實際操作影片By NEX7

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)

以上就是改機之後的操作與使用。

-------------------------------------------------------------------------------

2012.09.08更新,感謝網友熱烈支持與愛護,所以新增拍攝與後製完整教學,謝謝大家的鼓勵

<一>、拍攝與設定
第一步就是決定白平衡,這一步要是沒設定好,到PHOTOSHOP也是無救,要注意!!
一般來說都是直接朝著大面積的綠葉做白平衡設定,NEX算出來的K值大約落在2800K,顏色這種調性很主觀,所以小弟只能客觀的紀錄以下不同白平衡的色彩變化。
註:因NEX自訂白平衡最低K值從2500開始,所以測試了到2900K之間的色彩變化。

2500K


2600K


2700K


2800K


2900K


在NEX相機上的結論就是越高的K值,顏色越趨近於暖紅。

<二>、後製與編修 - 懶人修改大法

以下教學可以讓未來拍好的紅外線照片批次處理完畢,就不用一張一張修圖囉~

1.先準備好photoshop軟體與紅外線拍攝後的原始檔案,機身直出.JPG 即可

2.把照片丟進ps裡面之後,選擇軟體畫面右邊的"動作"按鈕


3.然後再跳出來的小視窗下面,選擇新增動作的按鈕,名稱可以自訂

此時動作下方會啟動錄影模式,也就是開始錄製後製的流程,以便批次處理。

4.然後選擇"影像"-->"自動色彩"

顏色會由PS調整過,如果沒有這個步驟紅外線後製出來的照片不會漂亮!!

5.接著選擇"影像"-->"調整"-->"色板混合器"


6.先修改紅色色板,把原本的紅色+100變成0,再把藍色+100

此時先不要按確定!!

7.在色板混合器中的輸出色板,選擇藍色,再把裡面的紅色+100,原本的藍色+100變成0

按下確定後照片就會修改完成

8.再來選擇"檔案"-->"儲存檔案"

品質自由設定之後按確定

9.存檔完畢之後再選擇"檔案"-->"關閉檔案"

然後再將右方紅色錄影按鈕旁邊,點選"停止播放/紀錄"把上述錄影的動作停止。

10.完成以上步驟之後,就可以將一整個拍好的紅外線資料夾做批次處理
選擇"檔案"-->"自動"-->"批次處理"


11.然後在批次處理的視窗下,設定動作行為(也就是一開始設定動作的名稱),然後選擇原始檔案的資料夾,在選擇輸出檔案的資料夾,最重要的是要勾選"忽略動作的「另存新檔」指令"


12.確定之後PS就會自動將紅外線照片批次處理完畢囉~~~~以上是後製教學,enjoy~

原始拍攝圖檔


上PS修改結果


-------------------------------------------------------------------------------

2012.10.13更新,紅外線攝影在森林裡遇到的狀況。

小弟這半年來,研究紅外線攝影過程中,常常遇到photoshop後製轉出的時候發生下面的現象。

就是出現明明在同一場景拍攝,為何後製出來的照片會不同色調?

1.香林神木橫拍


2.香林神木直拍


小弟目前無法定義這個名詞,但這就是所謂的失敗照片,暫且稱之為『綠紅化』。

這個問題困擾小弟許久,因為改機完之後的觀景窗(LCD),設定好白平衡之後顏色就會固定。如下圖

1


2


上面兩張照片表示,在拍攝過程中是無法確定上電腦後製是否能夠成功轉換顏色,成為『綠白化』的效果。

然而上電腦之後,會發現,這兩張照片經由相同程序後製出來的照片,有著『綠白化』、『綠紅化』不同的差異。

1-1


2-2


而小弟發現了如何避免這種現象,與發生原因了。

產生『綠紅化』現象的因素在於白平衡。

雖然我們在拍攝紅外線攝影的前置工作會先設定好白平衡,但是重點在於相機的感光元件是否有「暖機」?

舉例來說 : 小弟使用 nex7 在森林裡的觀景窗,相機會依照森林的光線設定測光,並且白平衡會亂跳,導致照片冷暖不一的現象。

小弟依相機的這項特點,嘗試了開機之後讓相機計算一下森林的光線與色調,在進行拍攝,發現成功率高達9成以上。

所以得出結論是,在森林裡拍攝紅外線,提高成功率的做法就是,對著現場還繞一下,在鎖定要拍的構圖角度,以提高後製的成功率。

範例照片 :







-------------------------------------------------------------------------------
以上就是NEX入門紅外線攝影的過程,歡迎各方前輩與同好一起來體會另一種"視界"。

SONY在兩年前殺出了NEX這系列的相機,仿佛讓小弟看到"洛x人"精神再現,因為NEX本身的強悍性能,例如大感光元件的核心,B快門能輕易地拍攝星軌,和擁有極短的"法蘭距",簡單的說就像洛x人幹掉頭目之後能得到各種不同特殊的武器(鏡頭),也能改裝內裡,進而達成許多攝影的可能性!!

最後附上一些小弟的拙作,藉此達到拋磚引玉囉~也希望大家會喜歡紅外線的NEX





















環拍功能依舊存在


黑白攝影就不需要PS後製




07/17新增照片

埔里紙教堂

Flickr 上 好熱DSC04546

埔里紙教堂2

Flickr 上 好熱DSC04539

日月潭教師會館

Flickr 上 好熱DSC04528

日月潭 - 永結同心橋

Flickr 上 好熱DSC04509

謝謝觀賞~也歡迎加入這特殊零的空間

-------------------------------------------------------------------------------

感謝01網友提供 NEX3 讓小弟改機,並且改機完成,以下是測試影片供各位參考囉。


Flickr 上 好熱DSC00487

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)

----------------------------07/27新增【高速IR線錄影】--------------------------

小弟的 nex-5 進化拍了紅外線"照片"之後,似乎還缺少了什麼"大絕招"......

當初NEX就是那高畫質的錄影以及自動對焦深深的烙印在小弟心中,如今能拍靜態的紅外線照片似乎也沒什麼好稀奇的事情.....

難道改紅外線之後真的只剩下黑白錄影一途了嗎......................?

就在這幾天嘉義暴雨期間,一直對著NEX說,你是不是還有什麼大絕招還沒放出來!?

結果就聽到謎之音的回應 : 紅外線照片可以透過修改顏色還原,影片當然也是可以的~

之後就來一記閃電與打雷,把公司的伺服器給電暈了,所以就著手研究高速IR的錄影!!



經過合理的推理與判斷,並且嘗試方法與求證,再透過剪接影片軟體,進入色板調教之後,千辛萬苦地.....終於把顏色給變出來了!!!!

所以本研究證實 : 高速IR不只有黑白影片可以拍了!!這下小弟已經完全解放NEX的大絕招,
那就是【真.紅外線錄影】!!!!!

有影片有真相!!

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
影片外部連結

以上是小弟接觸NEX紅外線以來,最新的研究與發現,也歡迎各方紅外線前輩與各路高手互相討論指教,謝謝,07/27。
