[分享] 很簡單的SONY tablet Z 自製旅充

網路上已經很多高手自製了SONY tablet Z 自製旅充，一個月前也幫家人作了一個USB夾式旅充，材料取得容易，作法簡單，使用了一個多月沒問題，也提出供大家參考．

網路購得５０元的〔萬用充〕，把內部板子取下，拿一條不要的〔USB傳輸線〕截取扁形USB一端，把正（紅）、負（黑）線如同銲接至金屬接點．．注意正、負極性，即完成了。

不管table Z有無保護套，只要勾住了就可以充電；初次使用要習慣table Z位置，幾次之後適應了就很好使用了．


一．把〔萬用充〕內部板子取出


　
二．USB傳輸線截取右邊扁形USB接口端，在〔萬用充〕鑽一個洞．．


　

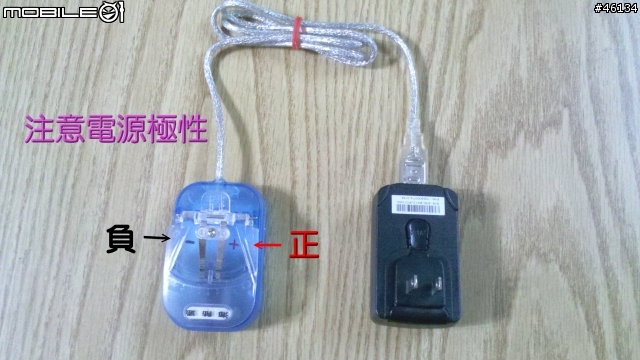

三．把傳輸線電源正、負線銲接至〔萬用充〕金屬接點，如下圖…上面[正] 、下面[負]級性。


　
四．〔萬用充〕的ＡＣ插頭用膠帶封住，避免有天才使用者拿去插AC110V電壓．

　
五．完成圖．


六．有、無保護套，充電情形，完成。
