但是一但接衛星導航,插頭就不夠用了,自己本身
也有 1 to 3的點煙器分接頭,看了線很紊亂,就想進行
線路隱藏的工程..因自己不懂電路,只好自己準備
材料,在台南請信任的過的電機師父協助配線.
但是完工後,個人覺得還有改善的空間....
有圖有真相
因原車已有胎壓偵測器用ACC的線路
故不想再接ACC,所以第一個方式是要從
點煙器保險絲分接線以供使用.
原車的點煙器線路...有點雜..

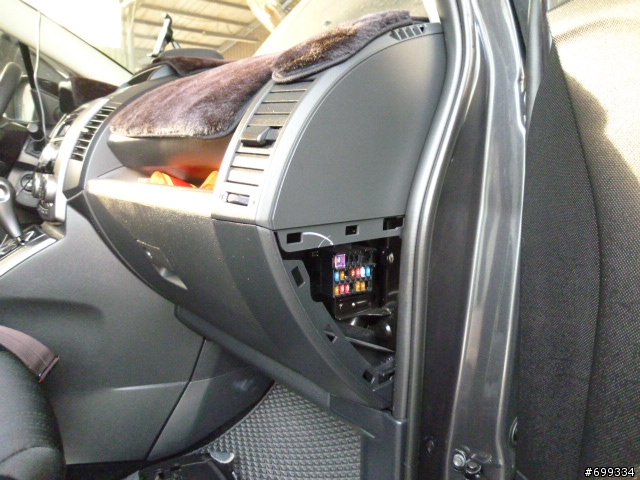

i-MAX 的點煙器保險絲盒不在引擎室內,在助手座旁邊

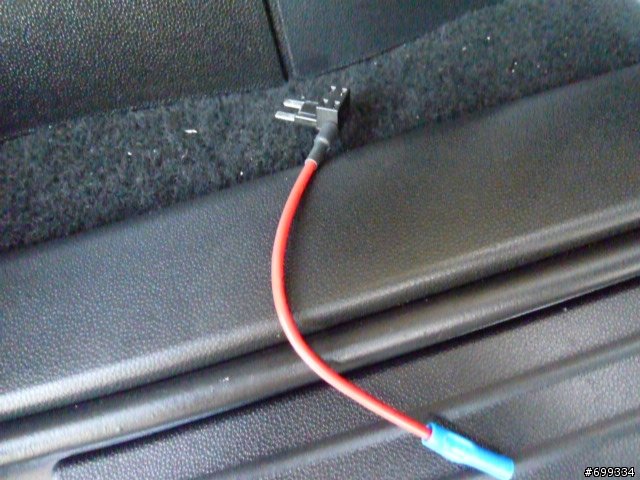

網路購買的保險絲盒分接線, 但是i-MAX保險絲是ASM的規格
賣家說可以用ASP的規格來插,可以插的進去,但是怕不牢靠
車子日久震動後,怕會掉出來.
所以從保險絲分接電源出來的方式,放棄!
改用電瓶直接供電+降壓模組

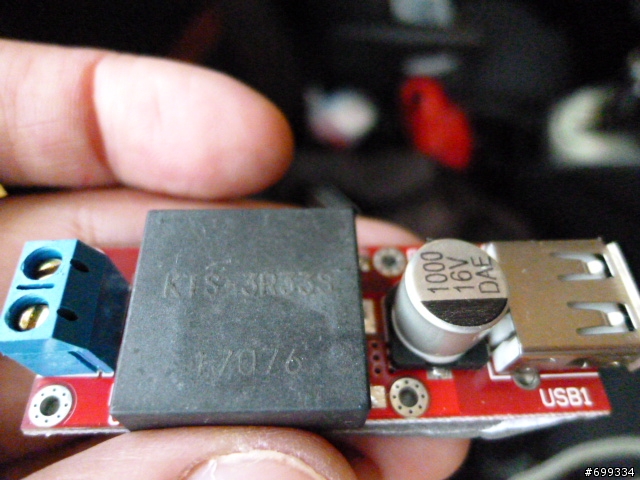

12V-5V的降壓模組..用的是KIS-3R33S的模組
網路也有賣套件,自己懶的動手,只好買現成的
成品,買了兩片,壓降後電壓還OK..一片5.03V
一片4.97V

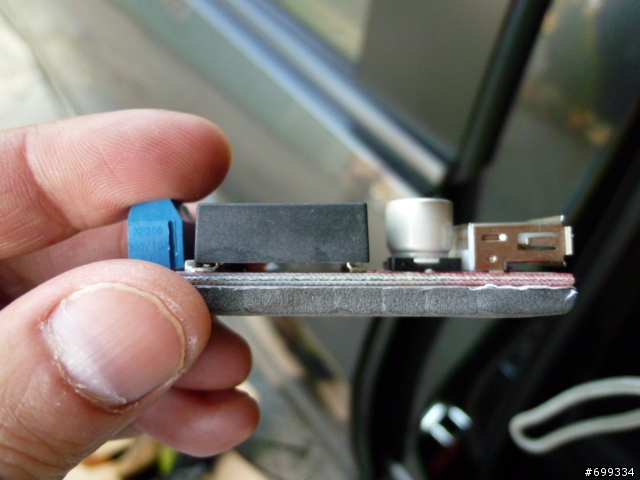

怕會"阿絲"到,背面黏上防撞泡棉

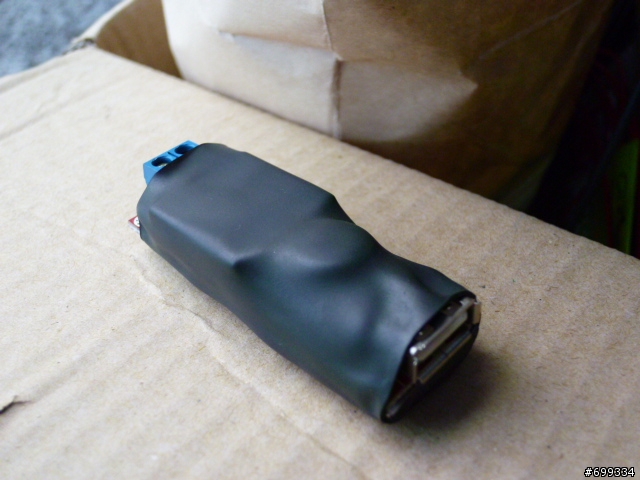

25mm的熱縮管包覆整個降壓模組,只留頭尾

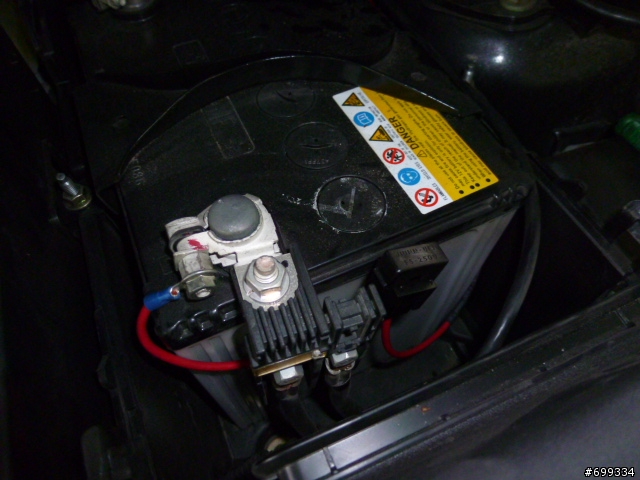

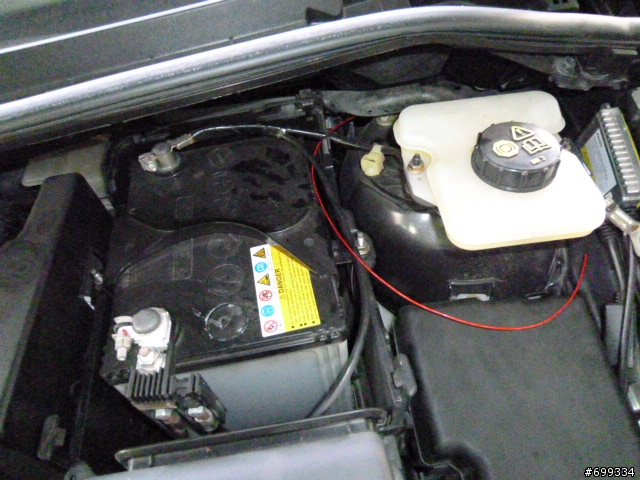

後來決定從電瓶直接拉線,線路加裝5A保險絲盒

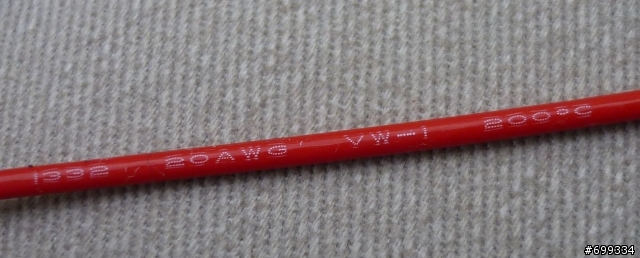

考慮引擎室高溫(是我想太多??)..所以線路改用耐高溫電線(200度)
用開關直接控制電路On/Off

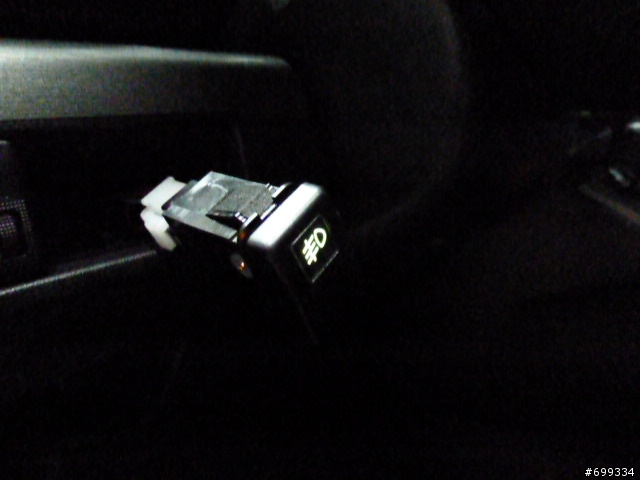

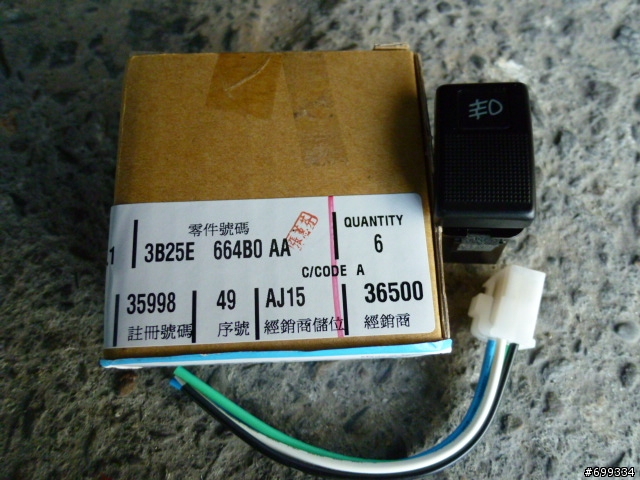

Tierra 原廠霧燈開關+線組

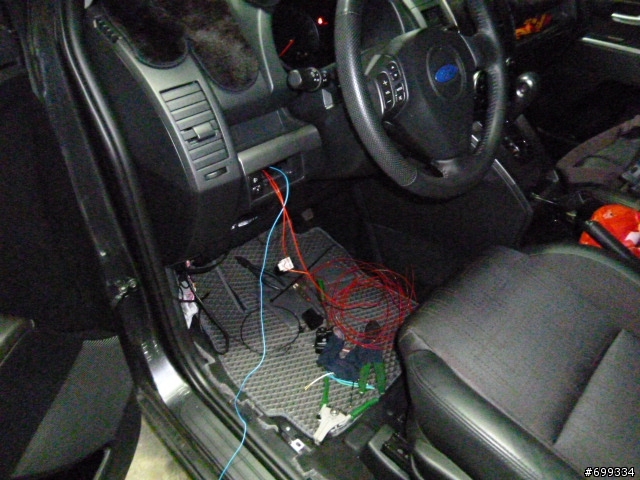

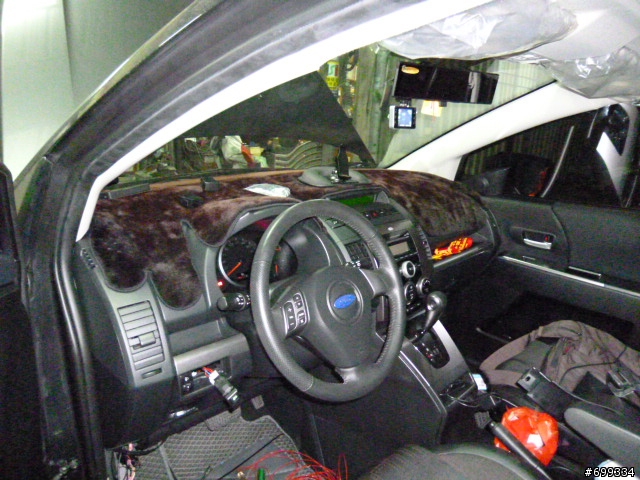

前置作業完成,開始動工
過程不詳述

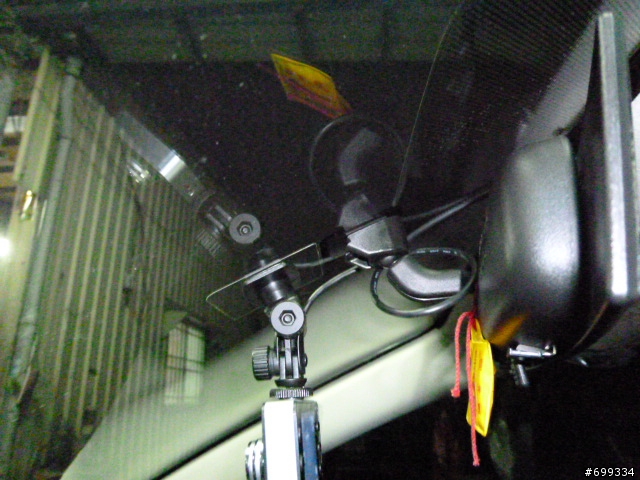

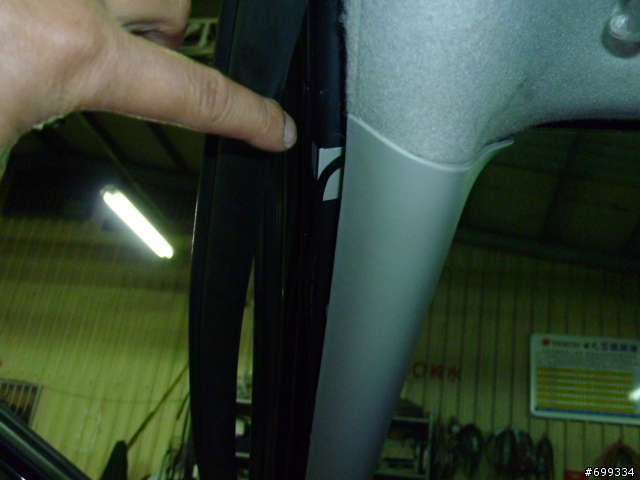

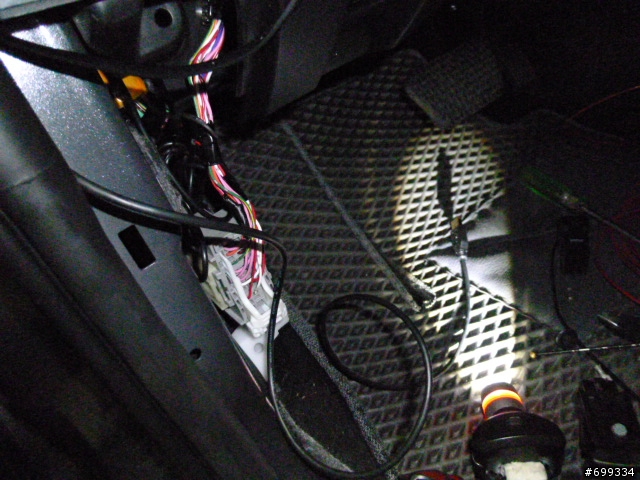

買三米的USB線,從A柱沿著門邊膠條藏下來..大概還剩50cm的線
送電測試

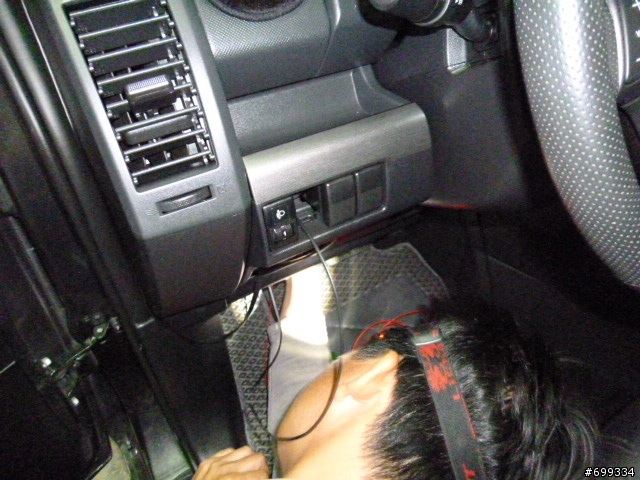

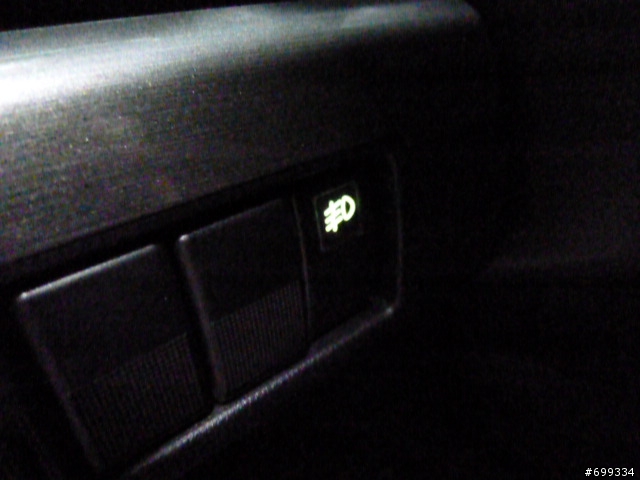

霧燈開關線路修改為有ON就亮燈,OFF則否

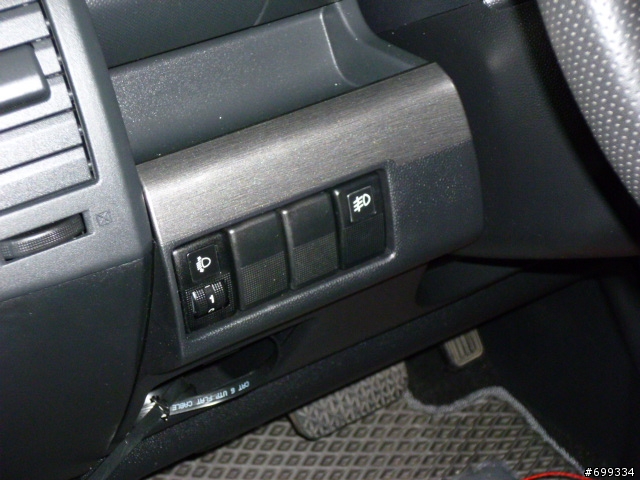

霧燈開關完成度OK..

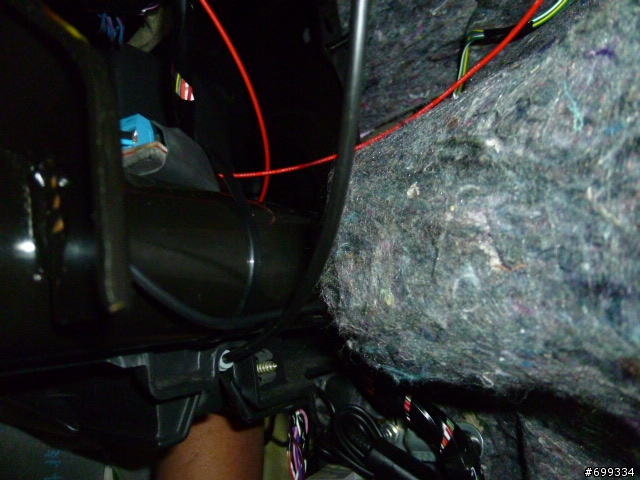

降壓模組綁在鋼樑下面..(會再設法移開...以便日後故障方便更換)
完成...收工...
