五代喜美的車主都知道.原廠的儀錶板實在不是普通的暗.......

就算在原位置改成LED...也會不均勻.除非整個拆開.....不然怎樣都是暗

所以....乾脆把儀表換掉最快.但是呢.流用日規EG9 SIR的儀表依然效果不佳

看過許多儀表後.還是絕得DC2的好看.於是從日本Y拍購入這顆DC2儀表

這顆為DC2前期.自排的儀表.不但指真會亮.整體看起來都很正.只是要流用K6.....

改線布是問題.但是呢.塑膠外框需要修改...目前進度90%.....只差儀表切太多的塑膠需補回.....

其他都OK了.........不囉唆...看圖

日規的唷.....只有到180.有SRS燈號
原創..五代喜美K6改DC2儀表板

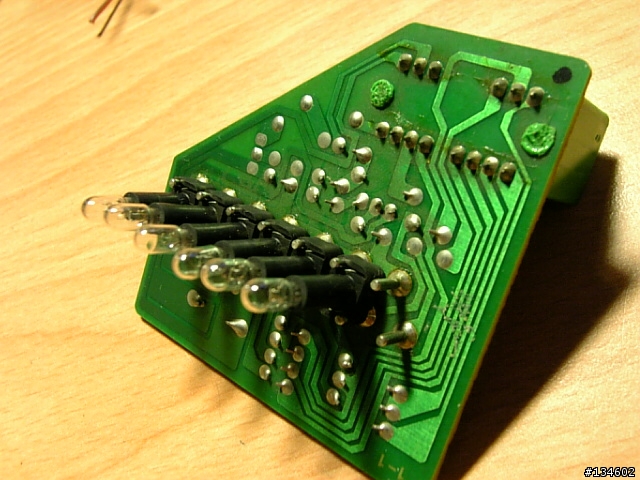

首先改線.......先將自排燈號分解.並將線路拉出
原創..五代喜美K6改DC2儀表板
拆燈泡
原創..五代喜美K6改DC2儀表板
對應線路
原創..五代喜美K6改DC2儀表板
將線頭焊上.並包上原本塑膠(切掉燈號殼)
原創..五代喜美K6改DC2儀表板
自排轉接線完成
原創..五代喜美K6改DC2儀表板

再來.改主要線組

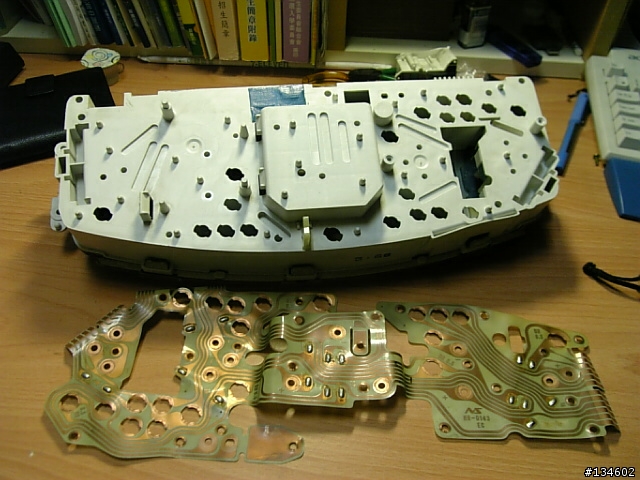

取下原儀表板後方之電路板
原創..五代喜美K6改DC2儀表板

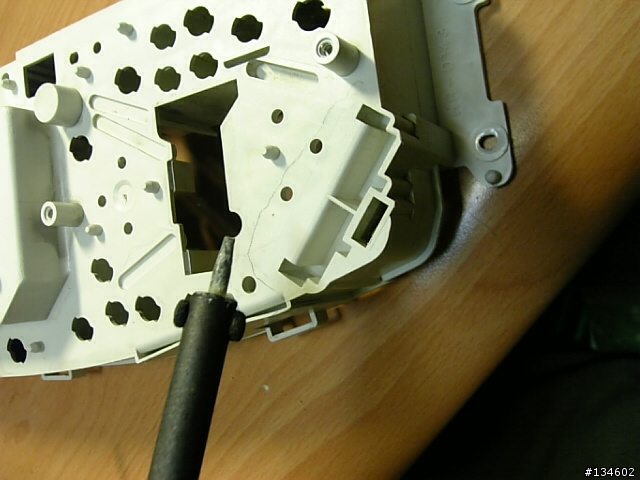

用銲槍燒下接頭
原創..五代喜美K6改DC2儀表板
將電路板修剪並用雙面膠固定
原創..五代喜美K6改DC2儀表板
原創..五代喜美K6改DC2儀表板
完成
原創..五代喜美K6改DC2儀表板

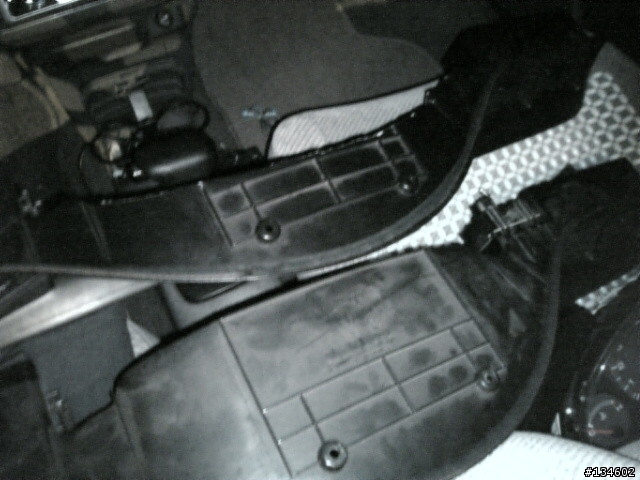

再來.修改塑膠外框(殺肉預備品200入手)
劃線
原創..五代喜美K6改DC2儀表板
鑽洞.切割
原創..五代喜美K6改DC2儀表板

比較切割前後
原創..五代喜美K6改DC2儀表板

取下舊儀表
原創..五代喜美K6改DC2儀表板

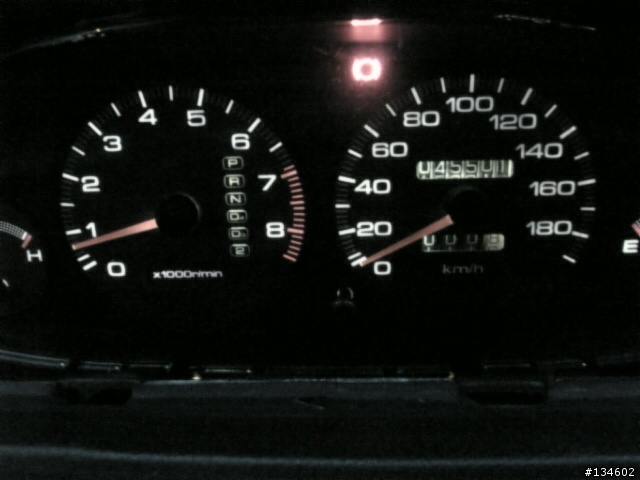

接線組及測試
原創..五代喜美K6改DC2儀表板

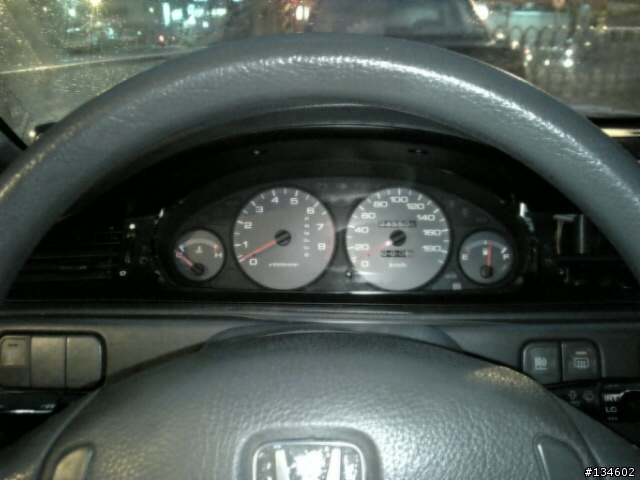

合上去
原創..五代喜美K6改DC2儀表板

目前只差縫隙填充.其他都完成.......待續
真厲害... 佩服佩服

樓主的DIY 功力真強..
小弟當年開K6
也流用了不少dc2的好料
但大多直接流用不用修改
真佩服樓主DIY的功力

可是我記得美規K6就有調儀表板明暗的功能
我還把他調到最暗呢~
