LIVINA大小雙娜定速巡航系統安裝實例(TIIDA也適用)

LIVINA大小雙娜定速巡航系統安裝實例(TIIDA也適用)

本次改裝的車種是2008年式大娜B規(車友電眼)跟小娜S規(阿賢)

由於先前所能得到的幾乎都是TIIDA的定速安裝說明,當然所以TIIDA也是可以使用的,我只是把她對應到我的車型

不過線色及位置TIIDA與LIVINA不太一樣,所以麻煩TIIDA車主自己查查!

所有的資料與廠商的溝通都是電眼大負責,而阿賢我呢就負責拆車搞定它

另外還感謝汐止保養廠的官技師,我的車都是給他保養,除了待人和善做事認真外

還"有問必答"提供了我很多需要的資訊,不像其他的技師不想講就會呼嚨人

,我常常拆到一半不懂的都是直接打電話問他,他也總會不厭其煩的告訴我,我覺得這才是一個很好的互動


首先當然使用10號板手先將電瓶接地線拆除



在方向盤二側各有一個小圓孔,使用小一字輕輕挑開



使用T30內中空的星型板手拆除





直接往上扳開即可,整個安全氣囊就可以取下來了



先用小一字將黑色的卡榫挑起後才能拔黃色的接頭(不然拆不下來)



注意看左邊有一個8PIN的接頭裡面卻只有一條喇叭線



拆除後先確認8PIN裡面每一個接點都有PIN頭



然後先將喇叭內鐵使用T40星型板手將上面二顆螺絲先拆下來,再將方向盤螺絲取下



未免螺旋電纜位置跑掉,先用膠帶固定



左右衛兵來換哨了



要拆螺旋電纜前要先拆掉保護蓋



先要拆除灰色的插座,要來量螺旋電纜的上下模組每一接點是否有導通比較保險



大娜B規的螺旋電纜pin頭並無8PIN所以需要更換有8PIN的螺旋電纜


新的螺旋電纜安裝時要注意下面有一個三角型,上面也有一個小三角型

此時要先將新的螺旋電纜順時針輕轉到底,然後往反方向轉回約二圈半,讓上下三角都對到位置後固定




加入了定速模組的線組跟音響線控的線組(共六條,只剩2個空接點)



之後按照反方向還原即可


接下來就是電子油門PIN線的更換,(一公一母頭設計PIN頭可直上)



套上後用束線固定或交代纏繞均可



096套上油門踏板一樣用束線固定免的鬆脫



再來就是煞車接頭,這也很重要,因為是用來解除定速的!測量色線發現藍為+12V正電(直接電瓶供電)紅為同一組接點

橙為經由ACC電門才導通的+12V正電,淺綠為同一組接點,連接後包好注意不要短路插回



再來就是車速線的聯接了,車速線在右前門接頭裡找出一個4PIN線組

分別為藍,橙,綠,淺綠,車速線為綠色的,並接後包好



開始連接電源及接地,開始裝上主機做靜態測試(藍,灰色線為手排車種的離合器)

原本以為不用接的離合器也確定要接



抬頭顯示器也跟原廠所附的說明書不一樣,這樣又經幾番文書往返

請見"定速巡航系統開箱文"



通電後開始重新設定安全氣囊的初始設定,方式如下:

打開電源(不用啟動),等氣囊燈熄後馬上關閉電源,重複4次即可

此時我的引擎故障燈是"恆亮"的

引擎故障碼消除方式:

1. 打開電門不用發動車子，3秒?后?色水???熄掉

2. 等?色水??一熄掉, 快速完全的踩放油門 5 次（5秒?以?踩5次就行)

3. 等氣囊?一熄掉就開始?秒 0001，0002，0003，0004，0005，0006，0007

4. ?完 0007 踩下油門保持住不要放, 發動機故障燈應該會從常亮變成閃爍 (如果沒有表示上一步驟 7 秒有誤), 閃爍時立即放開油門, 再次? 10 秒左右（7-10秒都行，????就是??在??故障的??，一般都?在10秒以???完?）

5. ?完10秒後踩下油門保持10秒以上，然後放開油門

6. 關閉電門

7.打開電門, 等氣囊燈熄掉, 發動引擎, 故障碼消失了

不過我的小娜還沒用就消失了,大娜則連引擎故障燈都沒亮



開始進入設定程序




設定完成後,有幾種模式可供選擇

一般模式



省油模式



加速模式一



加速模式二



加速模式三



確定無誤後開始整線並固定機器

路測開始,里程表會隨著速度而改變,踩煞車則有P出現



130燈光是隨光線亮度而變化明亮度

http://ajss9830.myweb.hinet.net/livina/%A9w%B3t/%A6w%B8%CB/130.jpg[/img]

測試"限速模式",當速度到達後催油門也不會有反應

但此時發現公里數不再變化,而是固定在限速的公里數



當陽光太強時,反而覺得抬頭顯示器不夠亮,而且限速時只會顯示設定值非實際車速



134回老窩時剛好看到一台跟我一樣的01惡魔,只不過我還多了一對眼睛~哈哈~勝出!



這陣子三不五時在台北市政府地下停車場都有我們大小娜的身影



這個停車場下班後真的是改車的好地方,不過不得不抱怨一下車少蚊子卻很多

台北市政府是否該真該好好消毒一下,不然真的是登革熱的大本營,要來此改車的記得帶蚊香!




附上原廠音響六片式CD音響完整線控接線圖,這部份車友"電眼"已確定可以使用(藍色為需自行增加的電阻)






本文同時在01與TIIDA家族發表,如要看完整版請上NAC Club論壇
補充:車友電眼的回文
-----------------------------------------------------------------------
簡單的說，就是

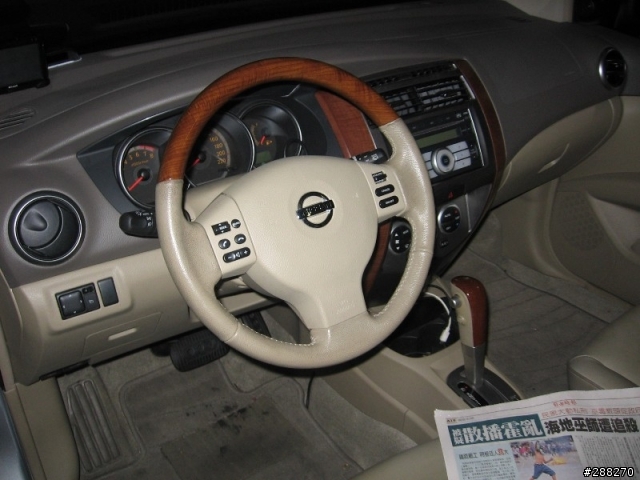

1. 安裝兩片快撥 (拆氣囊、方向盤、B規要換螺旋電纜)
2. 安裝定速 (電源、接地、插入油門轉接插頭、煞車燈線、車速線)
就醬

這部分有興趣的車友可按圖自製電路，十分簡單 (買快撥成品要花 NT 1000 ~ 1300 !!! )
我們是因為要跟定速一起保持面板完整度，才忍痛購買
不想裝定速的同學，只要你是原廠 6 片 CD/MP3，快撥電路成本才不到 20 元
---------------------------------------------------------------------------
