蘇敬濤 wrote:
完成定位繳錢Mobi...(恕刪)
敬濤日誌:保險絲式擴充點煙器簡單配線

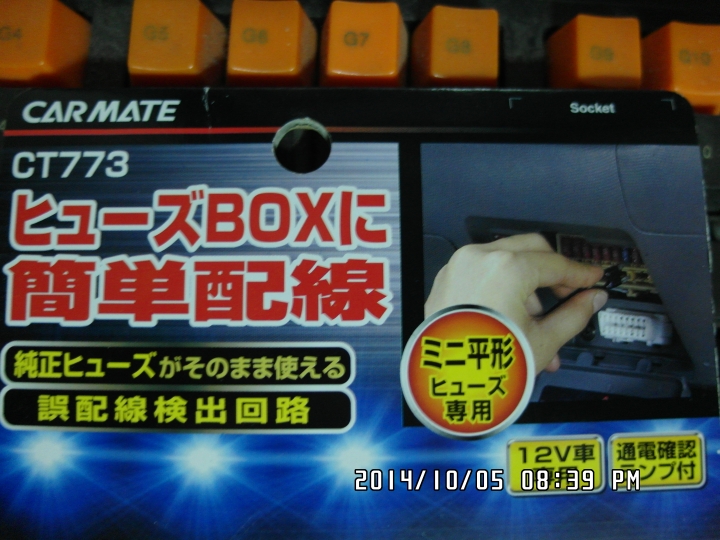

新品包裝(正.反)
包裝紙內外皆附有安裝說明
注意:Cefiro A32的保險絲是圖中畫圓圈型式才可插入
打開保險蓋后裡頭有三排保險絲
請看蓋子背面貼有各保險絲位置及功能:找出中排由上往下數至第六格10A音響

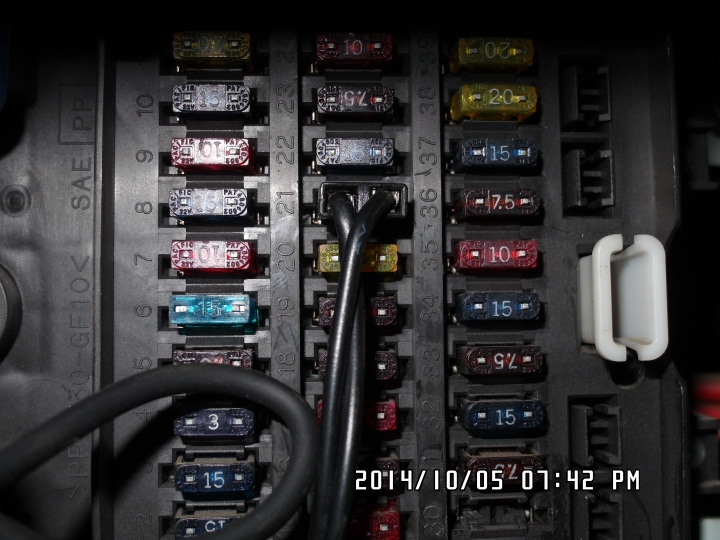

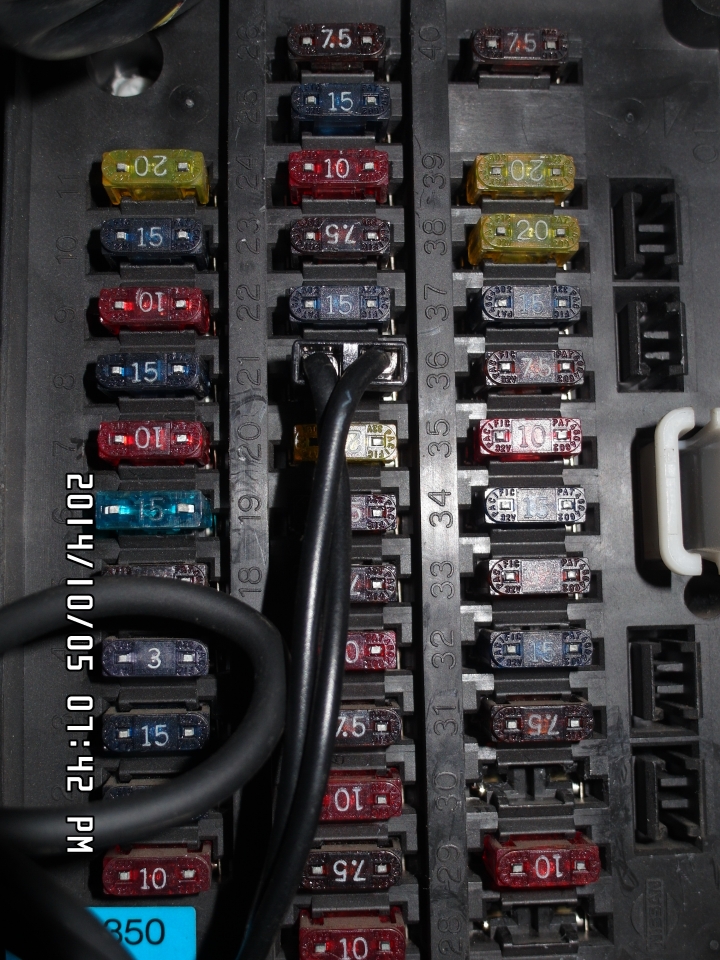

拔出(21)第六格10A音響保險絲后延長配線往此處插入
走線隱藏拉至駕駛座下(依各人位置選擇既可)
負極線鎖在駕駛座下金屬車體螺絲方可大功告成
這是之前的線路
安裝後已拔除
=================================================================================
Cefiro A32診斷儀
此診斷儀是OBD非OBD2 註:Cefiro A32是OBD
OBD接線OBD2是不可行的:無法讀取新一代OBD2機子

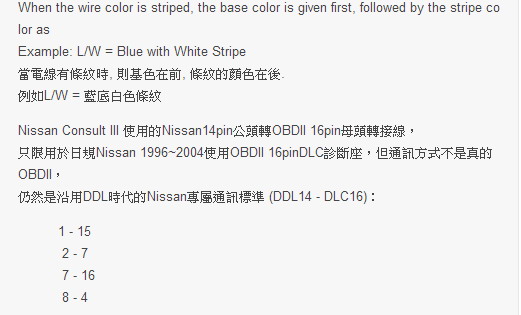

引用http://mypaper.pchome.com.tw/eddieyu80/post/1313715905截圖
引用http://mypaper.pchome.com.tw/eddieyu80/post/1313715905截圖
引用http://mypaper.pchome.com.tw/eddieyu80/post/1313715905截圖
引用http://mypaper.pchome.com.tw/eddieyu80/post/1313715905截圖
引用http://mypaper.pchome.com.tw/eddieyu80/post/1313715905截圖
OBD詳細說明

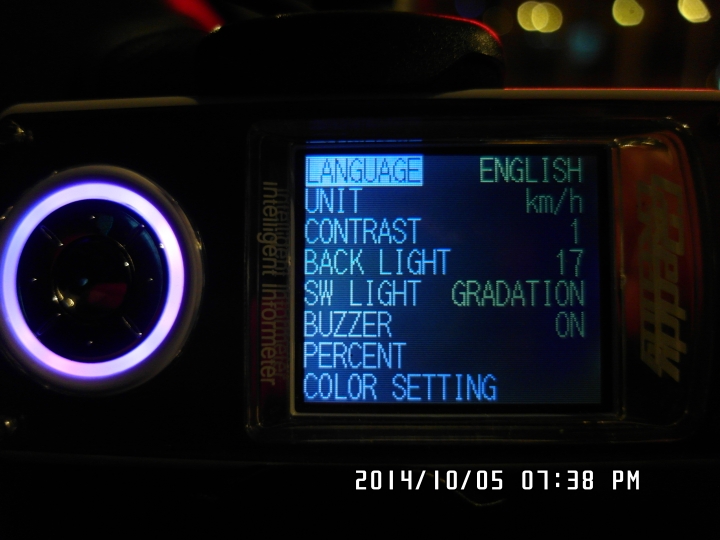

各功能表一覽
單一水溫介面顯式
新一代繁體中文介面及代理商資訊
以上僅供參考用
