[分享] TOYOTA VIOS DIY 之換BOSS BV6450音響主機

話說花錢請音響店改音響也是三五年前的事了
對目前這臺小V來說是頭一次也是最後一次到音響店改裝了
前陣子板橋淹水~汽車的踏墊居然進了水~雖說引擎跟大燈沒進水
但我也著實為了這事兒折騰了一番
家門前剛好有一整排汽車保養美容店家~走路過去一問~最低要價居然要5張小朋友
心想~也不過是拆下來清洗加上晾乾而已~為何這麼地貴呢?都快能換裝一臺音響了
所以橫下了心~一個下午就拆下~還用洗衣精跟漂白劑洗好~晾在家門口一週
風乾的過程中~想說閒也閒著~順道將所有的螺絲及連動裝置給上了機械油保養一番
隔音綿則是兩年前閒來無事的下午就裝過的~這一次不過是換成新的而已
忘了拍照分享怎麼拆地毯跟漏底盤上的積水就是了...在這邊就無法進行分享了

汽車後級喇叭的拆裝也忘了拍照分享哩~呵
壓根兒動不到烙鐵還有電子學的東西~不過是兩聲道改四聲道的小小工程嘛.....
當時音響店跟我說要收2000ntd~我才忍不住自行動手的
有興趣的可以提問~我再來個教學~呵


回到主題.............
拆VIOS的音響主機~其實沒想像中困難
跟上一篇VIOS電子鐘拆修分享其實是連續的........下面就分成幾個步驟來說明唄!

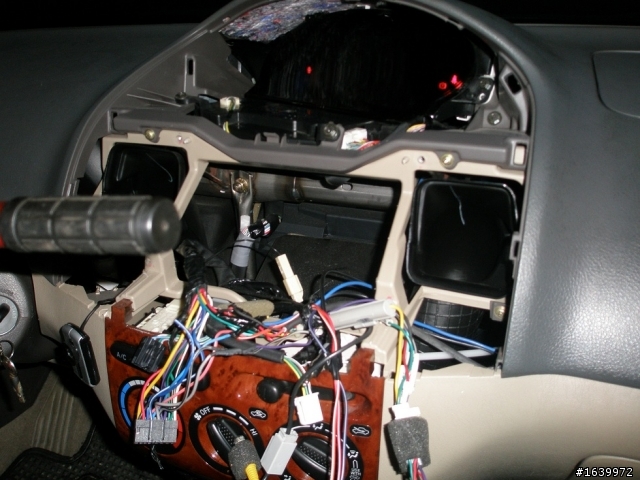

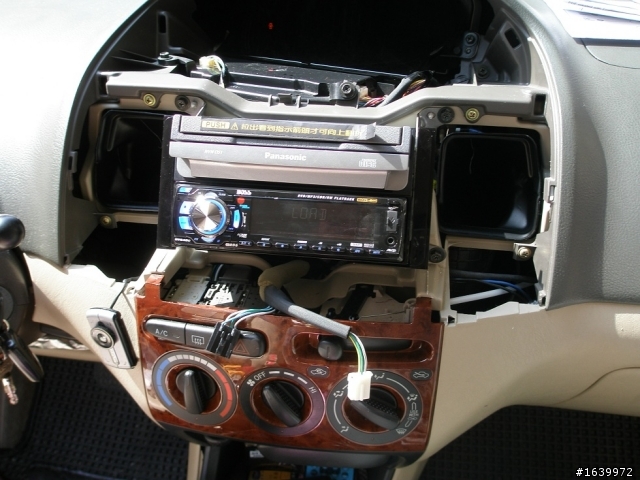

一. 卸下中控臺上端之十字小螺絲~並拆除面板飾板.......

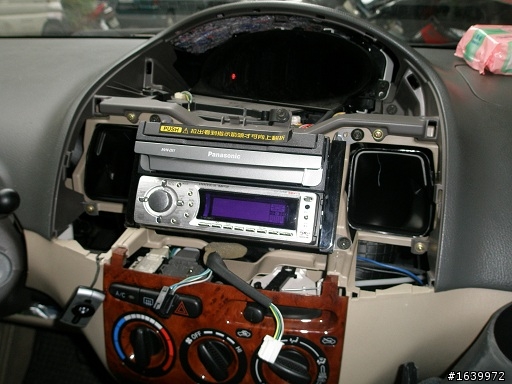

剩下的就是小弟我N年前花了好幾萬塊改裝的 Panasonic GPS跟SONY FX7700了


二. 再次用十字起將鎖在似個角落用來固定主機的螺絲給轉下
不可思議的是......螺絲居然是鎖在塑膠料的結構體上......再次感嘆造車廠的巧思~這肯定是為了輕量化吧!

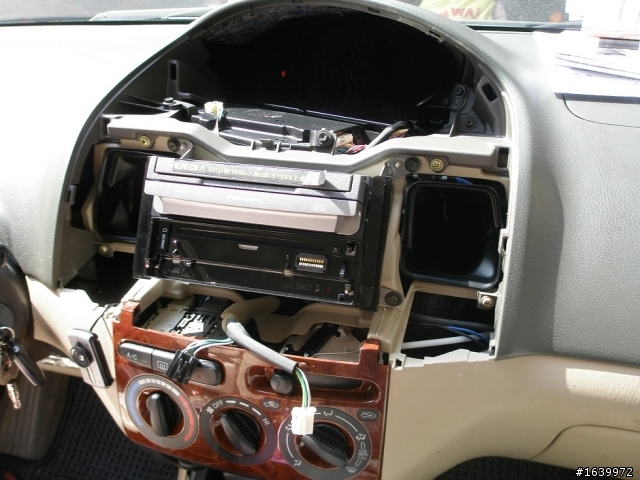

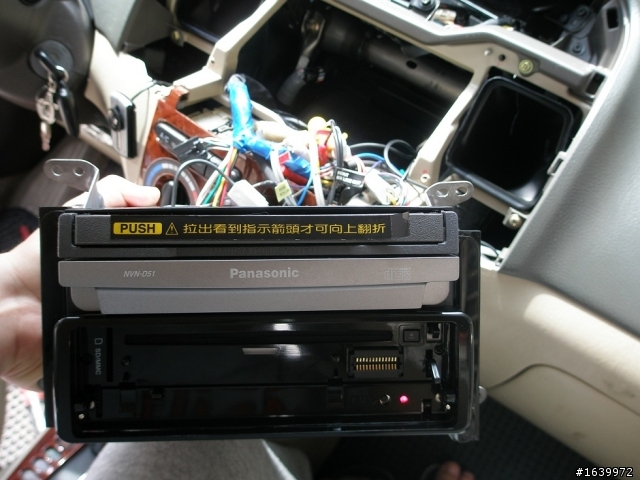

三. 待轉下四個角落的黑色大螺絲之後~直接將主機座順勢抽出

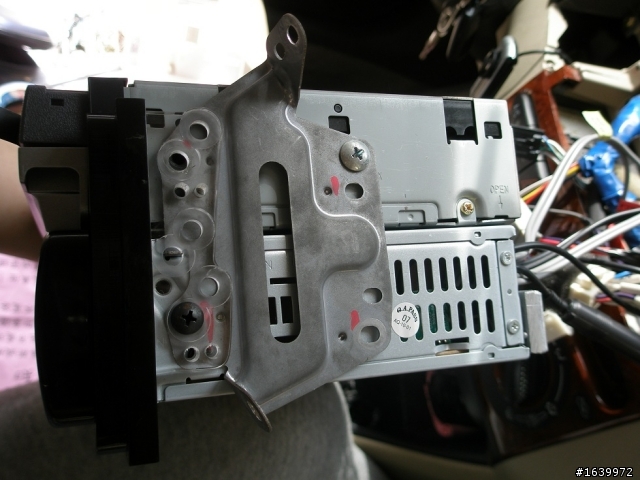

主機座的兩旁鎖著固定主機的小螺絲們~後頭接著電源以及訊號線組

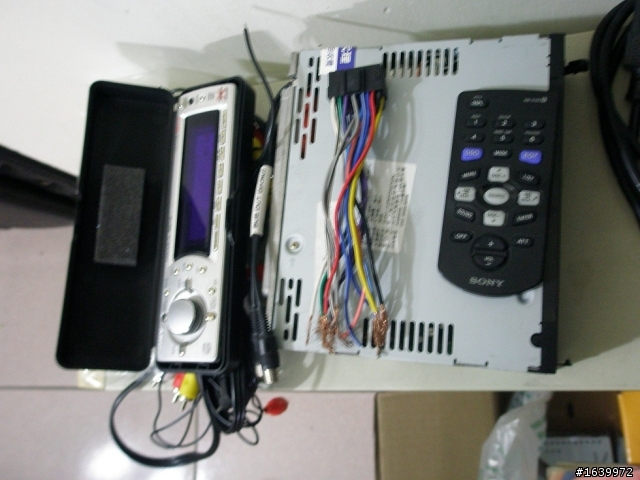

四. 拔下本次出問題的 Sony FX7700主機

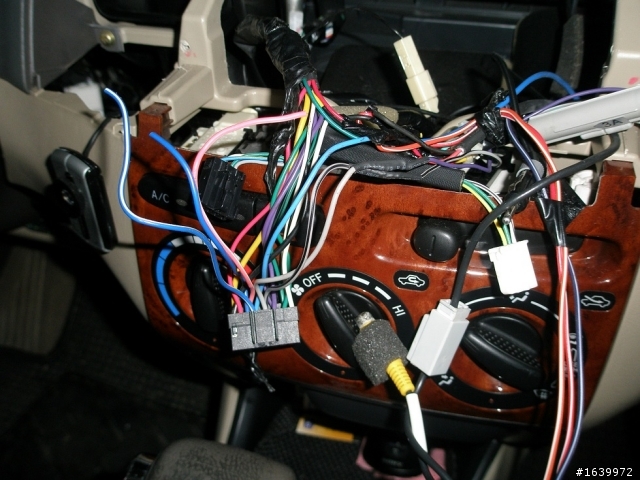

共得到一個接頭以及收音機天線......GPS的線組們還多上一些



五. 仔細一對~居然看到多了一條從SONY主機拉出的淡籃色線給接到了GPS 的橘色靜音線
這下傷腦筋了.............好在GPS說明書上說沒支持的音響主機可以不必接 (但會發生同響的狀況)
實際接好之後測試是覺得它有把音樂變小聲再由GPS發聲........怪哉!?
(最左邊的那個銀黑相間的口香糖狀小物是我多年前以六千塊錢購入的SONY CB300藍芽車用模組......接電話用的啦,當年我還一一打電會詢問IC設計公司何時上市能讓我購買呢~當然沒有一家有這產品給我購買~過了足足一年才買到這夢幻逸品呢!)

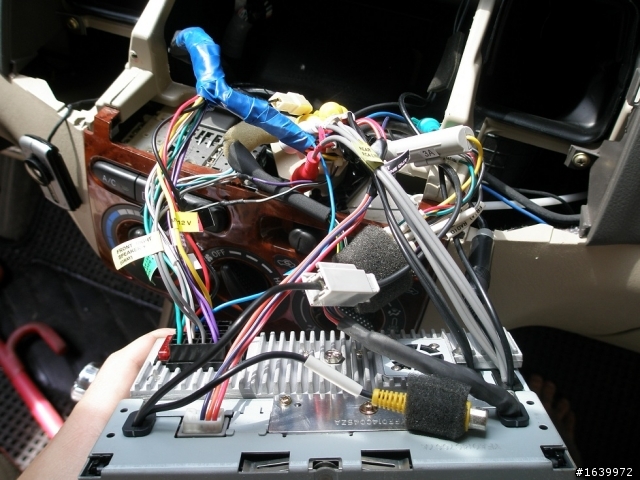

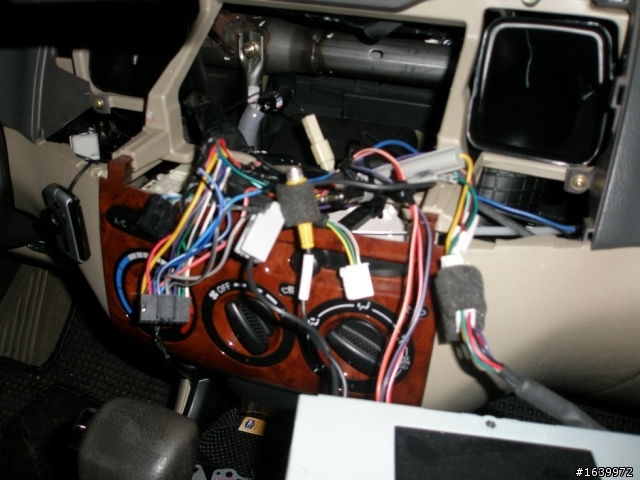

六. 接下來就是專業跟顏色的配對工程了
把之前載的配線圖跟說明書一一看過後~順利地完成所有的接線~且都用上了熱縮帶(25ntd/米)給處理過了
然後原本是黑色膠帶在幫忙分組固定線組的也換成了藍色的(剛好工具箱用到這一組...白色的在裝吊扇燈時用完了)

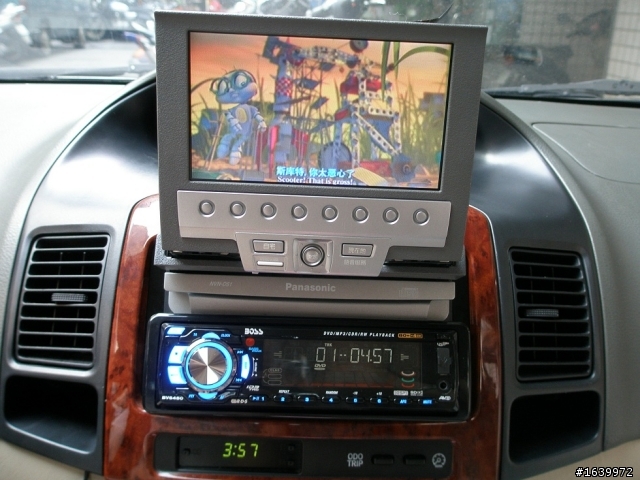

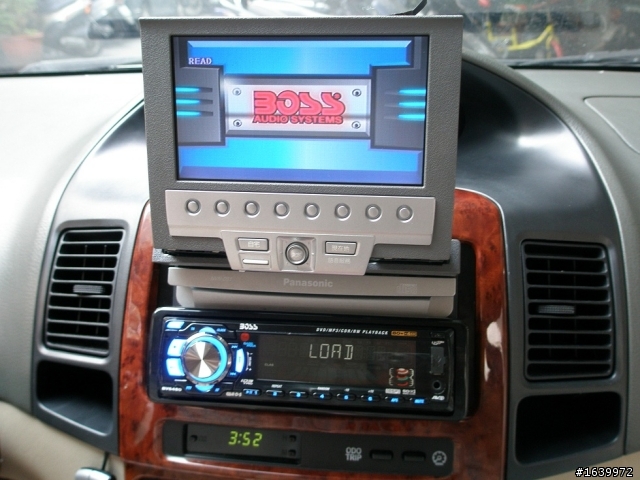

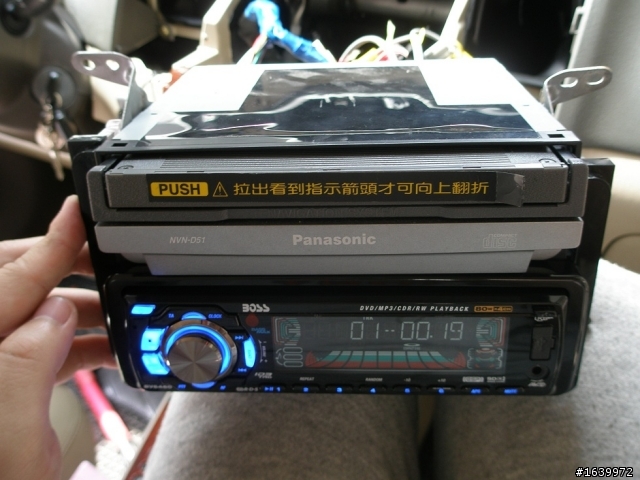

七. 趕緊試試基本功能........ FM/MP3/DVD 功能正常

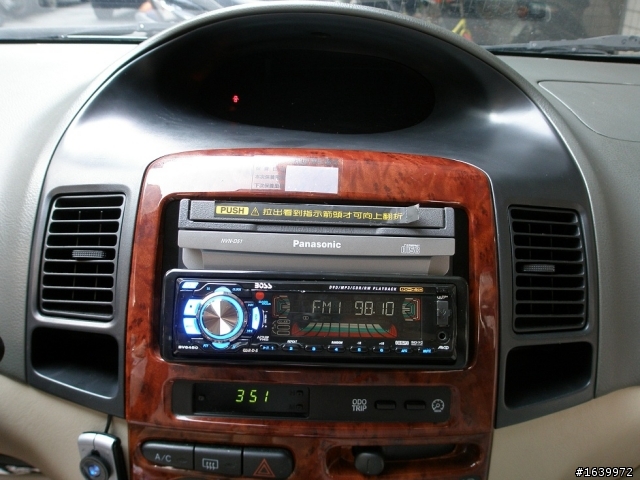

八. 咦~怎麼面板裝不回去了?!
看來是主機的面板一帶較寬以及機構問題造成兩邊固定用的塑膠被撐開~所以面板沒能剛剛好裝回去
將音響主機稍微抽出來1~2cm 就解決了......時逢吃飯時間~所以搞完已經是兩小時後的事了
被視為本次工程最累人之處!



九. 開始玩機器的設定.....重播/EQ/LOUD/CLOCK........SD MP3/MP4.....
發現居然.........WMA跟MP4只支援聲音沒有影像輸出.....哇哩勒!!!
這該不是時下的DVD player都這樣兩光吧?! 有空再去賣廠偷偷試試..........嘻








發現跟感想
音質來說感覺沒有SONY 來得細致~大概是信噪比沒來得同樣優的關係吧
但音量倒是大大得比SONY 來得更大些......畢竟是 80W/channel 來著的
每次最後一個外部 media 總是會成為播放的來源...且取出後都會被自動切換到 FM mode
好比說我第一次放入SD card播MP3~然後再放入DVD播MP3~便切至DVD模式下~再取出DVD後就切到FM去了
音響上FM的音量比DVD/SD音量大上近兩倍~所以每一次自動切換FM的時候都被嚇了一大跳
已經上原廠網站跟它們反應了~但等了三天沒有收到任何回覆就是了
另外~SD的支援也定義的很不清楚.....不知道有沒有支援到 SD 2.0 或 SDHC 2.0的規格
剛剛收到在PCHome 上買的8GB SDHC卡正好回家試試..........後續再補圖上來易及追蹤

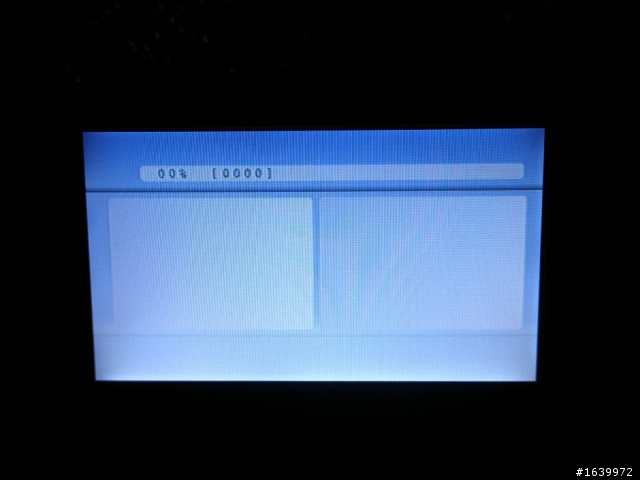

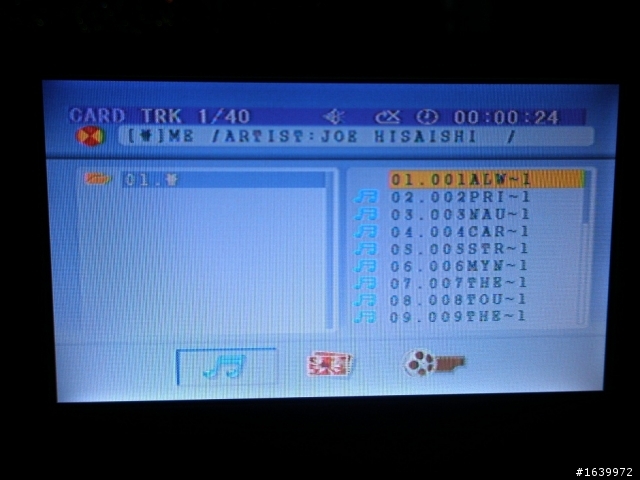

8GB的SDHC Class6卡一放上去就是這模樣:


讀了好久~約莫一分鐘吧~終於有東西跑出來了
原本應該有幾百首的~居然只顯現了40首歌曲~快轉到了最後一首~果然是沒有第41首歌!

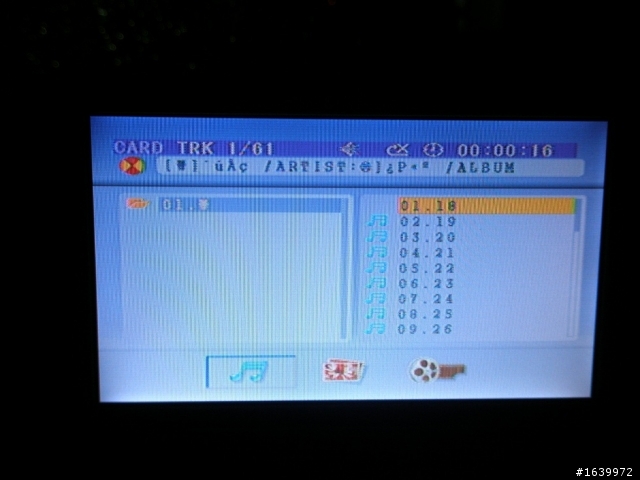

放上以前手機隨機附贈的512MB SD 1.0卡~放上61首MP3試試~果然讀取跟顯示無誤
事實上在美國的網友有人說這一台只支援到512MB~但也看到國外購物網站說是有支援SDHC的規格
但就是沒有一個切確的規格跟容量支援列表以供參考!

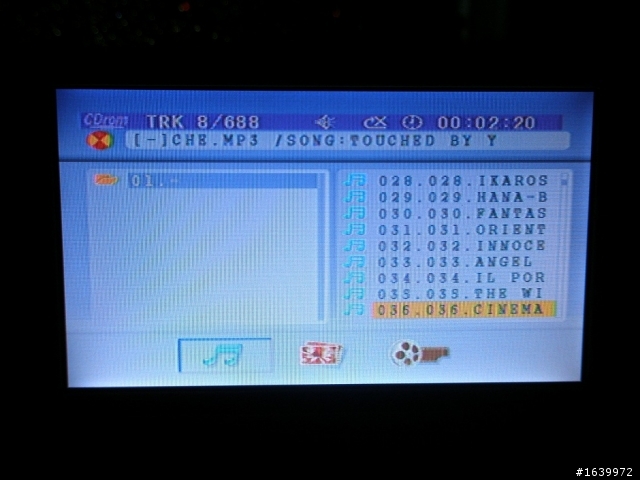

將8GB的SDHC卡內容燒製DVD5的光碟中~再放到CD進片閘裏試試看
噔噔噔.............讀到了.......688首.............一個字[爽]
雖然在MP4跟WMA以及SD卡上的表現讓我失望了透頂
但是此次改機的主要目的也就是DVD MP3能讀且能放DVD就達到滿足點了
據國外的網友說8GB USB pendrive可以播放MP3的證詞來看~USB Giga MP3是可行的


PS:
小朋友不要亂學唷~不小心燒掉主機或是造成汽車線路掛點還是火燒車之意外事件可別說是我教的唷
葛格可是受過多年電子電路學的教育加上十多年的電子工程的操練外加這兩周案子量產才有空放手一搏滴唷!


後記:

Media format test	MP3/WMA/MP4 audio play OK	DVD/AVI video play OK
SD	512MB play OK	8GB play OK but incorrect size
USB	1GB play not test	4/8/16GB play not test
DVD	4.7GB DVD-R play OK	8.5GB play not test
