我先把S+ 接到 +12V，接著模擬倒車狀況將 R+接到+12，
手機依舊沒反應...
淘寶買的，只能自認倒楣，小朋友飛走了
個人積分：10分
文章編號：55848029
個人積分：53分
文章編號：55851100
個人積分：228分
文章編號：55852310
個人積分：396分
文章編號：55852539
StanleyShadow wrote:
Hi 各位先進大家...(恕刪)
以下是我的推測, 您的接法應該沒有錯
S(+) 接 +12V
GND 接負極
這兩條是供電的
R(+) , 當他通電時為H, 送出訊號, 當他斷電時, 為L, 斷開訊號
如果實驗不行, 換一隻手機試試看, 最倒楣的, 就是他壞了
不過這種不好用, 手機要一直開著, 要開APP, 有點麻煩
我是裝有線的那種, 在拍賣上面看到的
紅線接倒車燈正電, 黑線接倒車燈負電, 黃色訊號線接到螢幕video in
一打倒車擋, 倒車燈通電, 送訊號H, 螢幕自動切換倒車影像
螢幕加專用鏡頭(裝車牌燈那裏, 免鑽孔), 約1.7K(含運費),
拍賣上很多, 請自行搜尋
鏡頭紅黑線非常好接, 接倒車燈電源即可
黃色訊號線很不好接, 要搞很久, 順原廠電線走線到駕駛座中控那邊去
螢幕的電源就接點菸器就好了
hauikimo
個人積分：10分
文章編號：55853591
個人積分：10分
文章編號：55857312
個人積分：10分
文章編號：55857339
個人積分：396分
文章編號：55860122
個人積分：1811分
文章編號：55883303
StanleyShadow wrote:
Hi 各位先進大家...(恕刪)
我也友再掏寶買這個東西...自己DIY裝好後也是一直無法搞定
還用阿里旺旺連絡賣家..賣家也傳其他版本的APP給我...不過還是搞不定.
一台平板GOOGLE N7..兩支手機(三星J跟R)都沒反應
後來我就死馬當活馬醫了.先把那個控制盒打開再接電(紅.黃接到車燈/黑接負極)...
接電後發現機板上有燈會亮.而且機板會開始有溫度上來..這樣就表示控制盒應該是好的
結果結果發現這個東西無法同時對應2台以上手機OR平板

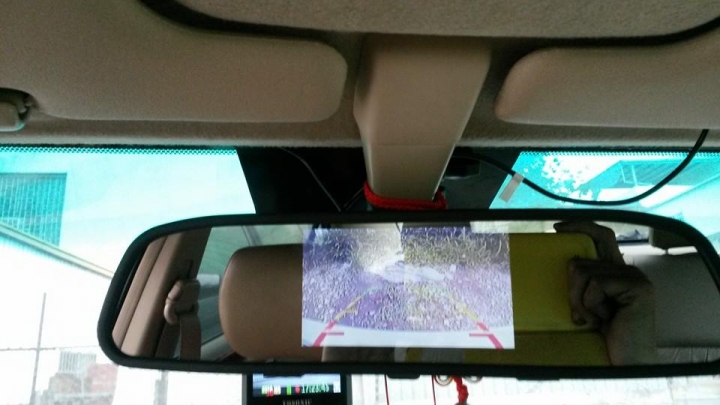

我就把其他兩台關掉只留一台...然後奇蹟就發生了...可以觀看倒車影像了
目前都正常的快樂使用中，要說缺點的話就是這個app很耗電。
不過開車時隨時都再充電，下車時平板就關機，這樣倒是還可以接受
目前確定可支援的安卓版本2.3/4.4/5.0
你應該先確認控制盒有作動
希望有幫到你
