最近離開工作超過十年的公司
離開錢少離家近的公司後,換到台北市中心的工作
我家因為住在山上,在原公司時每天通勤騎150cc小綿羊還夠用
但原本通勤時間只要10~15分鐘,換到新公司後變成要40~50分鐘(還很塞車)
原本小綿羊已經是超過10年老車,所以每天由山上到市區來回通勤有點力不從心
所以考慮更換紅牌或是添購檔車作為通勤的交通工具(汽車不考慮)
經過幾經考慮後放棄騎紅\黃牌優勢的路權,改添購白牌250cc檔車
在好幾天猶豫與選擇後,"她"加入我們家成為新成員
檔車的扭力與爽度,個人認為遠遠超過cvt系統車輛,尤其我是每天來回山區跟市區的通勤族
為什麼選她,我想這不是這篇文章要討論重點,所以略過
騎她通勤一陣子之後,檔車通勤的問題就浮上檯面,那就是"她"不像塑膠車有個防雨又夠大置物空間
雖然我是"背"背包通勤,裡面可以放私人物品及雨衣,但東西多之後結果會是一大包,而且容量又不太夠
所以在"她"漂亮的翹屁屁與實用性中,我選擇安裝後箱
雖然選擇實用性,但也不能破壞"她"整體的美感
最後在容量大小與整體感,我選擇它
確定後箱之後,接下來訂同廠牌後貨架
但偏偏她的周邊配件非常冷門,這樣等快1個多月後架才到貨
後架到貨後,就迫不急待全部給他裝上車
裝好後,我發現後箱幾乎檔掉了車後方剎車與方向燈的辨識度
基於個人安全性考量(我比較怕死!)
於是考慮加裝原廠後箱燈組加強辨識度
車屁屁後檔泥板購入並自行安裝2燈LED燈型反光片
裝好後想想想加裝原廠後燈燈組最方便快速,但在研究原廠後方燈組功能後
我發現它完全不是我想要的樣子!
原因:1.功能少 2.燈才那幾顆很lowe
所以在很失望的情況下的那幾周,都未把安裝好的後箱用於通勤上
我在工作空檔時上沒屋頂逛逛,因為我想把車子全部LED燈化
(已改大燈,小燈,牌照燈,煞車燈,後方向燈)
所以在逛相關產品時,我看到導光條這個東西!
其實在LED燈條產品剛出來時,我在玩遙控飛機夜航就已經在用LED燈條
所以並不陌生.....
加上這幾年LED技術的一直在進步,品質也越來越好
於是乎然想到我可以自己DIY將後箱改成我心中想要的樣子!
所以開始找相關產品進行DIY工作
在沒屋頂買了兩種LED雙燈燈條
一個是有背膠體積較小,另一種用扣夾但體積稍大
比較施工難易度後
第一種較難,大部分黏死硬要抽出SMD燈條元件很容易損壞
第二種較容易,SMD燈條元件可以抽出來,容易施工容易
原本當初要買30公分的就足夠,但好巧不巧30公分缺貨,所以就買45公分來裁剪
(好在是買45公分,SMD燈條元件基板較薄不好施工,我弄壞好幾個模組)
OK! 費話不多說 開工了!
拆下B37燈殼
抽出SMD燈條元件 背面已經標示+\-
燈殼計畫分三段顯示,SMD燈條元件是三顆燈1個模組明顯可看見焊接標示點,所以很方便剪裁
依燈殼長度剪下所以需!
導光膠條因為空間關係厚度與長度需要做修剪,並須多做幾次假組合
剝除表面塗料及保護的灌料
(注意基板很薄,灌料要用刀尖梢用力撥除,注意很容易斷掉)
因為基板太薄失敗好多次,最後用電腦舊的IDE排線來連接,焊好之後
在用AB膠保護接點

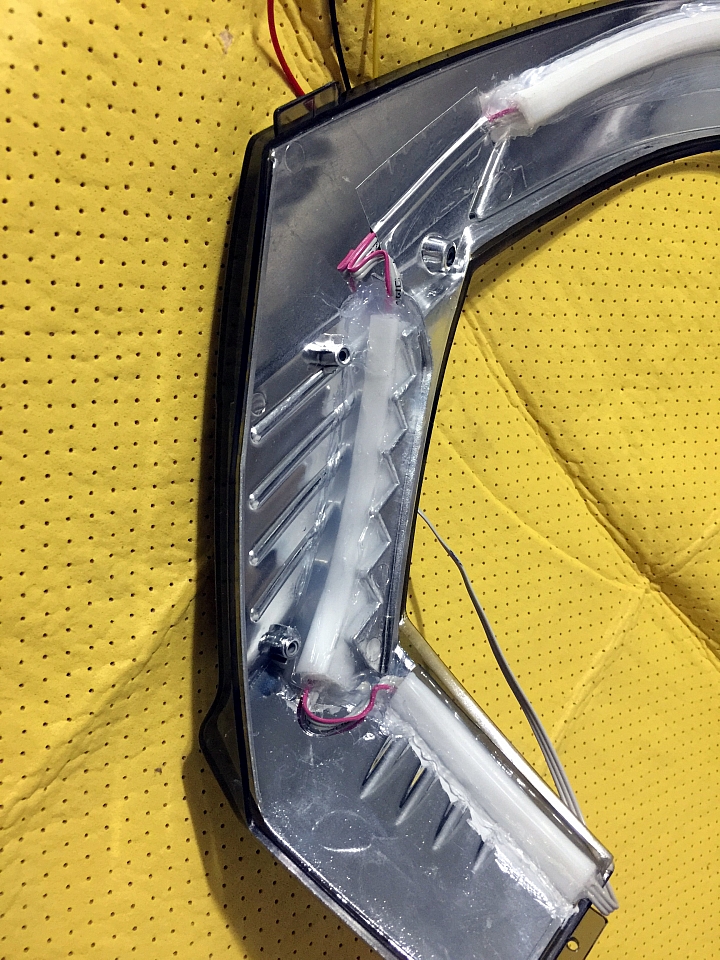

燈殼內反光殼確定要切割的位置後用遮蔽膠帶貼起來
切好了先假組合看看
45公分居然做壞掉到不夠用,終於好了假組合通電看看
背面去買蝦牌矽康膠(有蓋子牙膏包裝)沒有白色><,用透明的填封空隙並固定用
控制板黏在燈殼後方空間(控制板我是買收縮膜包覆那種較薄,比較好藏)
燈殼部份終於完成換來動工後箱,之前想得太簡單,我以為只要三點接頭就夠用
所以多花錢買了原廠三點接頭,後來才發覺我這種組合要用到4個接點才夠用
於是跑去光華商場找到4線防水接頭,很幹的事!這個接頭只要$40
害我多花冤忘錢1100+60=$1160
燈殼測試及安裝OK! 繼續施工....後箱燈殼內側鑽孔
內箱線路暫時先用黑膠帶固定
線路沿用後箱安裝接線的預留孔位鑽孔走線
順便介紹一個好物,(3M背膠式橡膠制震墊)我利用橡膠制震墊做緊迫及防水防塵用.....
這個是以前玩遙控飛機時作為制震用,因為是朋友給的我覺得很好用,
我後來想上網找都找不到,如果有人到哪買的到請告知!感謝!

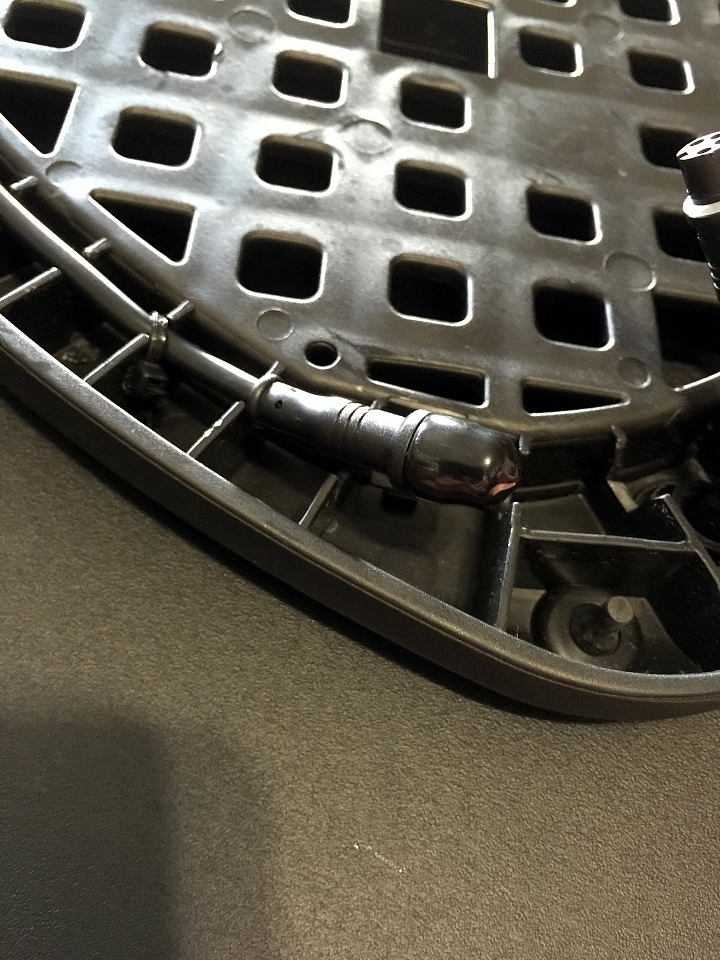

後箱完工換底座,我直接用買後箱附的通用底座,用穴鋸鑽開預留孔後,延底座底部切溝槽
切好假組合看看!嗯!OK! 上束帶固定
想到如果沒裝後箱留在車上接頭防水會有問題,家裡翻遍找不到可用防水塞
最後在上次家裡裝冷氣後還留下一些垃圾還沒清掉,意外發現銅管的防水塞,裝上去居然一敗
底座OK了! 裝上貨架走線,原本在考慮接線方式!後來還是決定恆亮紅燈+方向燈閃爍
上車完工了,出去跑看看,在路上發現後箱跟底座密合度不夠,遇到坑洞會有間隙產生的敲擊聲
回家拆下後箱發現後箱與底座卡榫密合度不足,於是在拿出3M制震墊剪下剛好尺寸
黏上去,在出去試騎一圈看,哈! 問題解決了!
在做一些修飾工作
完工....
前幾天利用下班用手機拍後箱實際運作情形
GIVI B37 改裝LED
