[保養]愛將更換曲軸

愛將，這台車真是又愛又恨，愛是愛在她是我家非常好的載貨車，恨是恨在她的曲軸有問題，所以高轉時震動很大，某年某月的某天，材料準備好，要搞很大的愛將更換曲軸....

-----------------------------------------------------------------------------
話說事前的準備要不少東西，因為非常非常難得要拆曲軸，所以要順便更換的油封啊，墊片啊，都事先較好材料了，除此之外，要準備的工具如拆電盤的工具，維修零件手冊，也都先準備好了，些下來請各位慢慢觀看這浩大又複雜的工程....
ps:這次因為作業中手都非常的髒，加上邊拆便罵的三字經，所以有很多步驟是沒有照片的，請見諒....
-----------------------------------------------------------------------------


當然按照慣例，拆前要先拍一張的說


這是已經把引擎本體拆卸完畢後的樣子，當然油箱啊，引擎週邊都已拆乾淨後才能下來

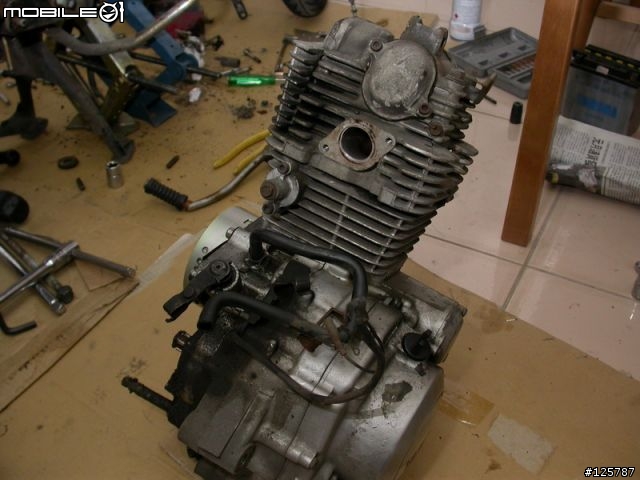

引擎本體

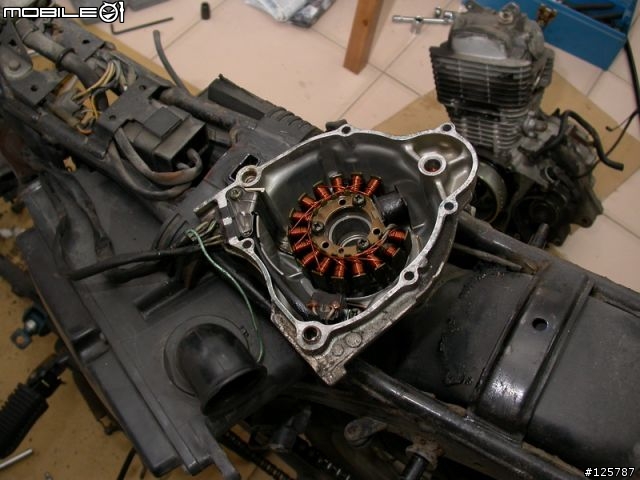

電盤內仁


掛著的MIKUNI BS26


啟動馬達以及週邊


引擎的另外一邊


拆下來後搖臂的樣子


後搖臂

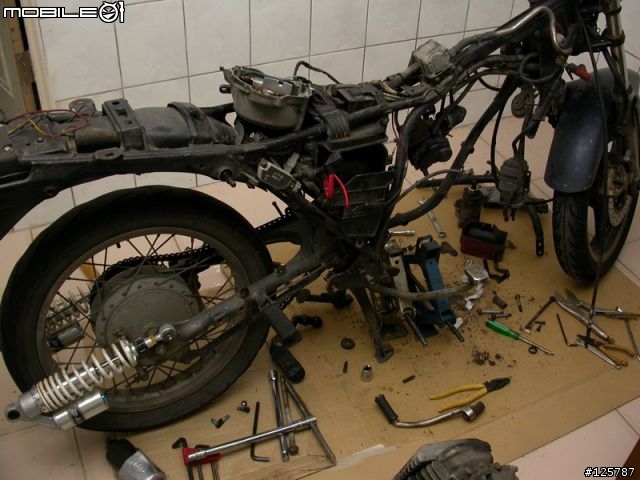

空空如也的車架....


接下來拆電盤


套上專用工具

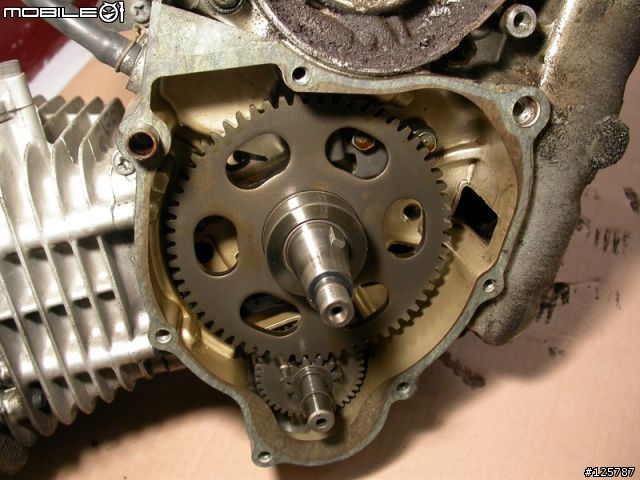

啟動齒輪組


拆下正時鏈條


原車汽缸組


積炭嚴重的活塞


曲軸箱

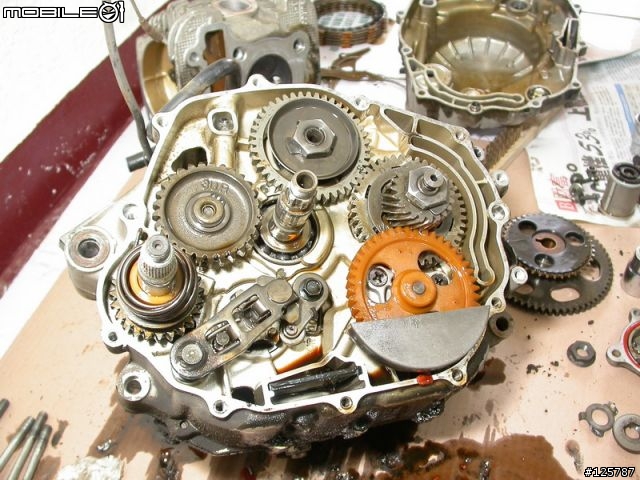

右邊曲軸箱外蓋拆下後的樣子


離合器總成拆下來後


左曲軸箱


凌亂的地面....


這兩支螺絲我因為衝擊板手的螺絲不夠長，先去買，隔日再戰

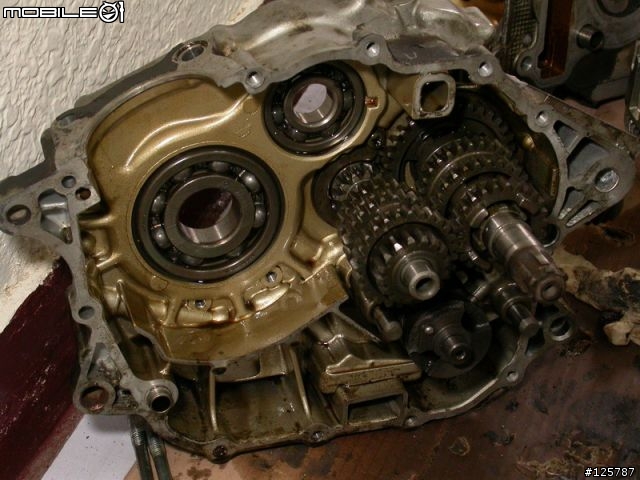

左右曲軸箱分離，看到了曲軸和變速齒輪


空空的左曲軸箱，上面的油封已經更新


搞好久才裝好的齒輪....


這時候已經是組裝完畢了，左右曲軸箱已經安裝完成

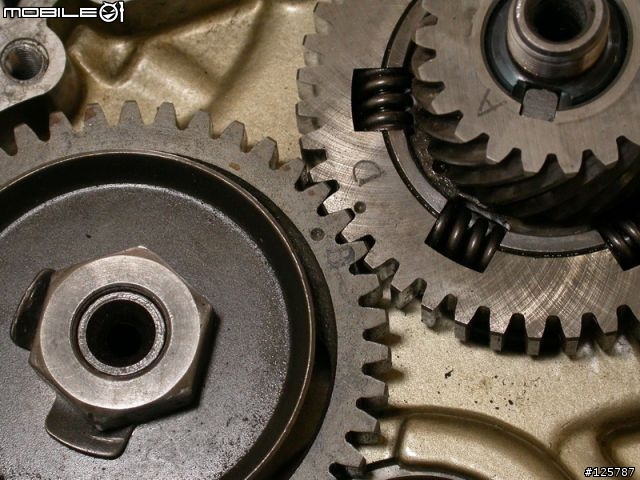

平衡軸和曲軸要對齒輪上的記號


開始安裝離合器總成


離合器總成安裝完畢，不過後來上車又拆開了離合器一次....


先把活塞裝回去


準備安裝汽缸


汽缸壁要抹上大量機油


套上汽缸


這是汽缸頭墊片，鋁製的，有三層.......謎之音~~拔掉兩片增加壓縮比啊XD


裝上汽缸頭


準備裝上正時鏈條和電盤


這是我找老半天的對正時用的記號，居然在電盤下，裝上電盤後對個屁啊!!


組裝好的引擎


上到車體上了


裝上排氣管和周邊後，測試發動OK


開始把周邊逐一裝上


裝上後搖臂

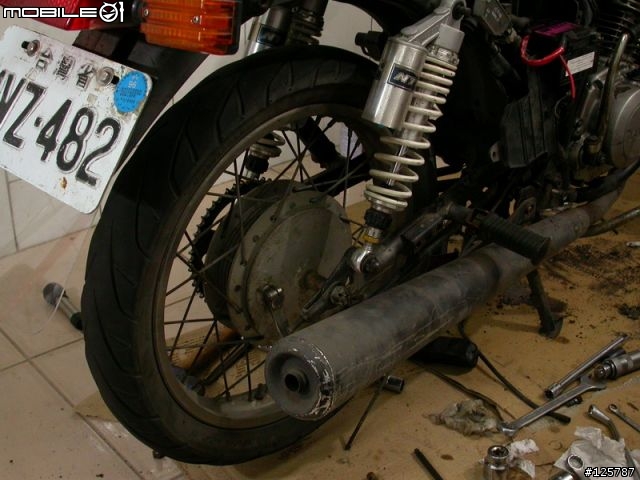

後車輪裝上後


油缸週邊也裝上去


後扶手和周邊裝上，完成


從左邊看


事後裝好後離合器間隙調整不當，所以右曲軸箱蓋又拆了一次


調整中....









完工後去山上試車後順便照的!!

-----------------------------------------------------------------------------
當然我是沒有把汽缸頭墊片拆成一層啦，不過應該是可以這麼做的
拆完之後，我想我已要拆速克達的曲軸應該不會很難吧...
試車下來果然很好，震動小很多，3百公里後要換機油應該會更好!!
**************************************************************
後記:在拆的過程中，我弟跟我一起做，其實有些油封有不小心弄換重買的，或是發現缺了某樣工具，還有就是維修&零件手冊是電子版，所以有些地方有點模糊，重要的是還寫的不太清楚，有些墊片是研究手冊加上實體才知道要裝哪裡，真是很火大，過程中我罵了不下百次的三字經吧，因為有些地方真的很哭爸的難用，要叫我再拆一次，有難度....
如果真的要我弄，工資我要收不少!!!!
