Facer wrote:
然後~~~
原來的車上線組是
線路開關端黃綠線(A正電) 是接著 尾燈端 黃線 (甲正電)
線路開關端黑線(B負電) 是接著 尾燈端 黑線 (乙負電)
大大講的很詳細喔!!
小弟我都很懶,馬桶拆掉後,找到煞車燈的線路..才開始拿電錶找正負電...
樓上很多大大提供的方式都很不錯....
土砲後的成就感很爽,如果再不行臉皮厚點牽給車行作收尾....
個人積分：27分
文章編號：9384498
個人積分：31分
文章編號：9394773
wayne92 wrote:
頂迅125的第2煞車燈可以直上新勁戰的後扶手嗎?...(恕刪)
嚴格來說，
頂迅125第2煞車燈"無法直上"新勁戰後扶手！ 但...
僅需"小小修整"就能完好安裝上去！
主要是頂迅125第2煞車燈座的2個鎖孔無法正對新勁戰後扶手的2個鎖點...
我的修整方式是，利用電烙鐵將頂迅125第2煞車燈座的2個鎖孔"擴孔"！
如此，螺絲就能正對鎖上！
而高度空間問題，沒錯，是會磨到後扶手下方的車殼！
我的解決方式是，在後扶手後方2鎖點位置下方各再加2片華斯即可墊高！
以上2個問題解決後，
頂迅125的第2煞車燈才可名正言順"直上"新勁戰的後扶手！
而且空間非常一拜
特寫如下↓
一句至理名言：直上無樂趣，土炮才是王道！
提供給有興趣DIY的版友參考參考^^
wayne92 wrote:後檔版上的三角貼紙是哪兒買的呢? 有反光效果嗎? 是否有紅色的呢?...(恕刪)
各大汽機車百貨精品店都有賣吧~有白的、有紅的、有平的、有凸的、都是反光的
Power is Nothing without Control
個人積分：264分
文章編號：9398573
個人積分：97分
文章編號：9431746
個人積分：19分
文章編號：9432376
個人積分：31分
文章編號：9466750
個人積分：19分
文章編號：9467591
個人積分：74分
文章編號：9469733
再次的感謝許多大大的指導啦!
貼圖跟大家分享一下
因為自己不想用黏的，想要有一些方便的拆裝性在，所以自己畫了一個設計圖

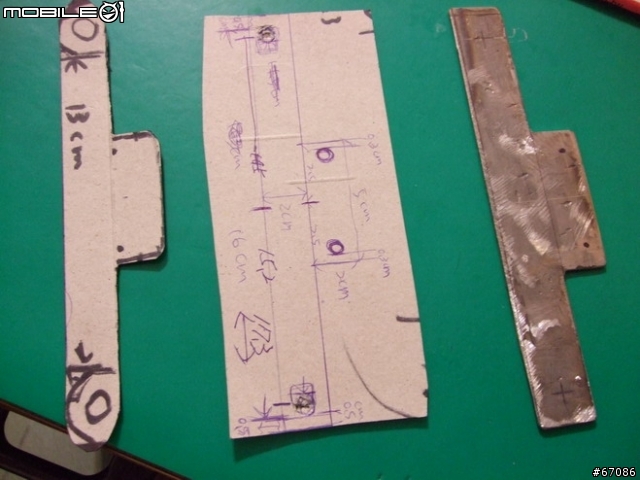

下圖最左邊是自己先拿硬紙板亂剪亂畫出來的模形，中間是有稍微量過一下的設計圖
而右邊呢~ 就是我老爸他看我那爛爛的紙模形後，用白鐵做出來的粗模
不過後來老爸還是嫌我的尺寸亂量...還是把後扶手拆了自己重量一遍再對粗模施工
然後~~ 就在老爸的巧手下，LED燈座的鐵架完成囉!!!
接線的部份，之前有發過一遍用小畫家畫的線路圖
基本上我就是用那個方式去接的，不過我自己另外拉了兩條線路出來做了快速接頭
這接頭剛好可以跟LED燈座上的接頭互接，很方便!
將來不想用OR 要換燈組的時候直接拔掉換上即可
最後最後~ 就是完工圖啦!!
這一張是還沒拉煞車燈的樣子... 鐵架的密合度一拜唷!!
自己還多放了一些橡膠墊片在鎖螺絲的地方，避免因為震動造成雜音

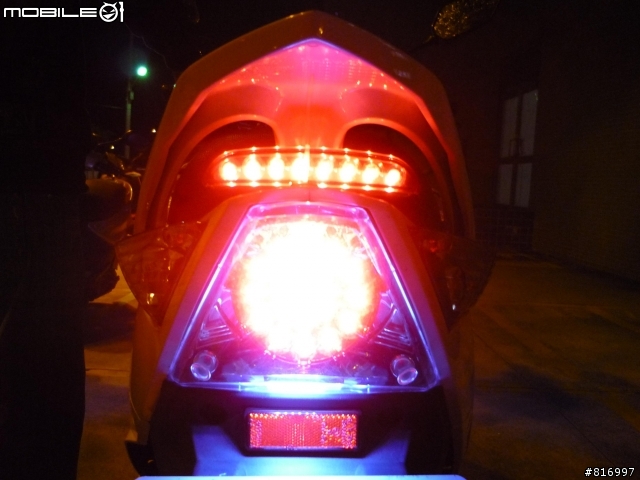

這張~ 就是拉煞車的樣子囉!
作動正常! 跟小蔡大大的出品的整片式LED煞車燈一起亮的時候
感覺就像是同一家做出來的好東西啊
後記: 一個人要施工又要拍照真的很累
尤其是要一邊拉煞車，一邊拿相機拍的時候
感覺手都快抽筋了
