前幾天想說暑假在家也沒什麼是好做 乾脆自己也來用一片LED後煞車燈
這次功勞最大的就是我老弟啦 他讀大安高工電子科阿!!
在台北就知道 大安高工可說是高職中的建中(連制服都滿像的 XD)
所以這次就找他幫忙啦~
跟他在網路上找到了電路板路線的接法
知道怎麼接後 就去量電路板適合的尺寸以及形狀
量完後(對不起我忘記尺寸了 那張紙老早就被我丟了)
開始用鐵板剪剪裁電路板
剪裁完畢後就像這樣
(剪裁完畢圖)
然後算算需要幾顆食人魚LED燈 算完我用了27顆(3*9)
就跟他殺去光華買食人魚 順便解決午餐 XD
回家後 開始排LED的形狀 排完後 電阻等等的也用烙鐵焊上去
知道怎麼解決小燈以及煞車燈亮度不同的問題後 讓我恍然大悟
小燈比較暗 既然要讓他暗一點 就是在小燈的電路上再加一顆電阻
這樣就暗一點啦 哈 原理很簡單的
之後就可以安裝在煞車燈上啦 哈
由於沒有鎖點的關係 我用熱熔膠黏
希望不要被台灣這WRC級的路面給震壞就好

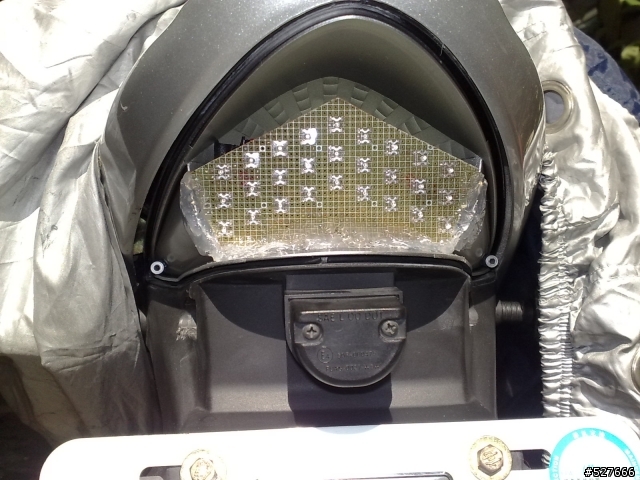

(安裝圖)
完成圖(小燈)
完成圖 煞車時
-------------------------------------------------------------------------------
整合方向燈後照鏡!!
先跟各位說聲抱歉 由於我做事一向是一氣喝成 所以製作過程沒有照片
把方向燈整合在後照鏡上 這靈感是來自於 SUZUKI的GSX-R1000
看到沒 方向燈就是整合在後照鏡"裡面的"
也是一大早起來 想想今天也沒事做 乾脆來動工好了!!
跟我爸(北科電機的喔~)討論了一下可行性後
感覺滿可行的 所以立刻把後照鏡從大銀魔身上拆了!!
再來就是把中間的飾蓋挖出來 還不小心把卡楯用斷了 囧
(飾蓋 小畫家圖)
這個飾蓋 好像光陽的GP G5 RACING都是用一樣的飾蓋
而其中GP又有出透明的飾蓋
於是我到處去問有沒有單賣飾蓋的 車行都跟我說沒有 要就要買整支後照鏡
想想這樣不划算 乾脆先解決那兩根後照鏡好了
把飾蓋拆開後 發現裡面還有一層塑膠殼
(飾蓋拆開圖)
本來想說很簡單啊 把那一層先割開後 接線 黏燈 透明飾蓋蓋上 就可以了
但我真的太天真!!
沒錯 把內層挖開很簡單 只要先用鉛筆畫好路徑 再把美工刀燒熱切除即可
難的是後面的飾蓋...... 之後會提到
內層挖開後 發現裡面有海綿!? 於是不死心的把海綿拉出來
海綿裡面居然包金屬塊!? 估計是用來減低後照鏡震動用的
因為後照鏡一但受到震動 後方會很不清楚
這時發揮實驗精神! 把後照鏡裡面掏空後 發動車子 催個油門
發現有沒有金屬塊沒有很大的區別 所以乾脆把金屬塊拿掉
(最後還是黏回去了 原廠設計一定有它的用處)
牽線的話...... 本來是想說把連桿用電鑽鑽開 再把線拉到裡面
後來發現 連桿是實心的 而且 重點! 後照鏡試用萬象接頭
萬象接頭一但鑽洞的話 後照鏡就毀了~ 所以決定從外面牽線 線用連桿擋住即可
(連桿)
於是在右後照鏡的左下方鑽個洞 左後照鏡的右下方鑽洞(牽線用)
再去買黃色燈炮
回家把那黃色燈炮接線 穿過後照鏡左右下角的洞後 拉線就完成一半
在來就是把原本方向燈的線再拉一條出來接到後照鏡裡 拉線就完成了!
再來我也是用熱熔膠槍固定燈泡 整支後照鏡就完成了
後照鏡完成圖 (前)
後照鏡完成圖 (後)
先別急著裝回車上 因為還有飾蓋要解決
這時已經12點多了 所以飾蓋隔天再用
--------------------------------------------------------------
起床後 在無計可施之下 只好去跟車行訂一組GP的後照鏡
有特別交代要透明飾蓋的 但是我隱約從電話內容中
聽到什麼原本說剩一支 然後又說有 (他們都說台語 我聽不懂@@)
我還特地確定說是GP的吼 他跟我說是 然後50分鐘後去拿
50分鐘過後 我去那間車行 他給我打開的是JR的!! 無言
原來會先說沒有 之後又說有的原因是因為JR跟GP的牙是一樣的 所以可通用
我也不好意思說不是這組 只好默默帶走
回家後就是切原本大銀魔的飾蓋 以及JR的透明飾蓋
現在就是要把透明的鑲在原本的黑飾蓋上
先切好JR的 再用JR的飾蓋放上大銀魔的飾蓋上描線
描好後再切大銀魔的飾蓋
都完成後
發現根本鑲不進去!!
所以又去買了挫刀 一直磨磨磨 磨到最後是鑲上去了 但是很醜
凹凸不平! 但是還是先把透明飾蓋黏上去好了
大不了黏好之後再噴漆 貼貼紙~
黏好了 漆也噴上了 貼紙也貼了 我太天真了
還是一樣凹凸不平 囧
於是用熱熔膠把周圍都補一些 好像有點斜度後
開始用黑漆猛噴! 有些凹的地方居然真的補好了@@
但是凸的就沒辦法了 還好有鋁合金貼紙這種東西
就是把鋁合金切割成的形狀底下有一層3M的泡棉膠 黏力超強
而且泡棉膠有厚度 這樣剛好可以補平凸出來的地方
這個飾蓋花了我幾乎快一個禮拜天的時間用好
用好了之後 因為卡楯亂了 只好用黏的
過幾天後 用黏的根本黏不緊 騎到半路給我脫落!
馬上折返回家
當天太陽很大 飾蓋的醜陋面表露無遺
我決定!!! 去買碳纖維紋路貼紙 整片給他黏上去!
飾蓋固定的方式改用鎖的! 就這樣 花了快2個禮拜的方向燈後照鏡完成了!!
防水的話 我是在周圍黏一條橡皮筋啦......
