大燈不亮, 發現大燈座燒融 (sv max125車款)

各位經驗達人, 敝人車車為 2002年份的 sv max125。 最近發現大燈不亮, 經過拆解發現~ 大燈燈泡完好如初, 燈絲未斷, 但大燈燈座(副廠, 風光125通用料件)卻燒融~~ 請問, 是整流器的因素造成?? 再者, 從大燈座線組該如何用三用電錶量測那3條電線所代表的正常電壓/ 定義/ 規格?? (點擊小圖, 開啟大圖)


已拆移大燈座組, 大燈燈泡接點 (2點)已可見到.


(左把手側的)大燈燈泡接點, 正常.


(右把手側的)大燈燈泡接點, 有一個接點帶燒融痕跡..?!


(左把手側的)大燈燈泡接點, 已燒融, 但接點部份目測還可見到.

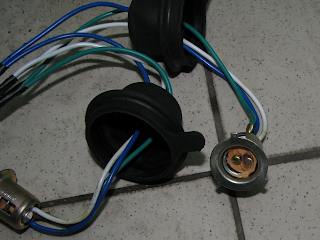

(全新副廠料件比較)


(右把手側的)大燈燈泡接點, 已燒融, 但接點部份目測無法見到.
(全新副廠料件比較)

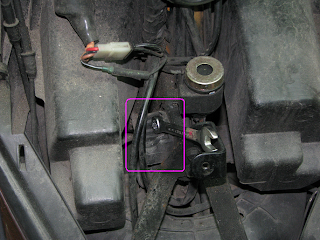

呼叫10號梅花扳手, 準備拆卸整流器固定螺絲..



面對著整流器固定螺絲的方位, 逆時針旋轉梅花扳手, 即可鬆開整流器固定螺絲..



靠近一點, 認明清楚~ 逆時針旋轉梅花扳手, 即可鬆開整流器固定螺絲..

鬆開整流器固定螺絲, 不難拆鬆, 難的是~~

拆移整流器的空中接頭(母接頭), 這部份最困難!!

因為手部活動在拆移整流器的空中接頭的空間很窄!!

整流器這一端的空中接頭 (公接頭)..


整流器散熱殼也有缺角..


詳全文, refer to: yamaha rs100/sv-max125 整流器。
