有線式的行車音源整合系統安裝分享

自從上次發了一篇有關於鐵克諾的保養維修文章後,就再也沒有新文章了
但其實無論是自己的人身安全部品、或是行車安全的東西都有一直在改進∼
車上的電子設備越來越誇張....


這次花了一點時間以及少少的$$完成了自己配置的單人&雙人的行車音源整合系統
就在此跟大家分享一下

大家都知道,想要在騎車時接收手機來電、聽音樂...等,最簡單的方案就是買個
機車用的藍芽耳機;但,若同時需要接聽電話、聽音樂、前後對講、測速器提示
...等呢?

沒錯,這時就需要多音源的整合方案,也就是『藍芽整合器』
那...問題不就解決了?我幹麻花時間研究以及發這篇文章?
原因在於:現階段我所知道的藍芽整合器以及藍芽耳機在搭配上都有其缺點

當然我相信應該有完全符合我需求的配件,但是就卡在一個"價格"問題....
畢竟本魯蛇只是一個小小的上班族...月薪只不過比22K好一些,扣掉保險及
生活開支...其實也所剩無幾...
所以也造就了我DIY的精神...
不然...有錢就能解決的問題何苦需要DIY研究呀!?

回歸正題∼

現今我所知道最簡單的藍芽整合就是V4+M2,可以參考米咖大的分享文
但,V4+M2仍然有其缺點,就是在多方整合的同時犧牲了接收來電的功能
而我自己是用V5s,那更不用講了,一連接藍芽整合就失去了前後對講功能

當初也有想過要全部換成V4+M2的,不過後來因為考量到接收來電的功能以及
續航力問題而打消念頭,雖然V4官方數據說可以通話10小時(V5s有6小時)
,但實際上用起來一定更短...

V5s實際上用藍芽與手機連線,再與朋友的對講裝置配對,這樣對講約3小時

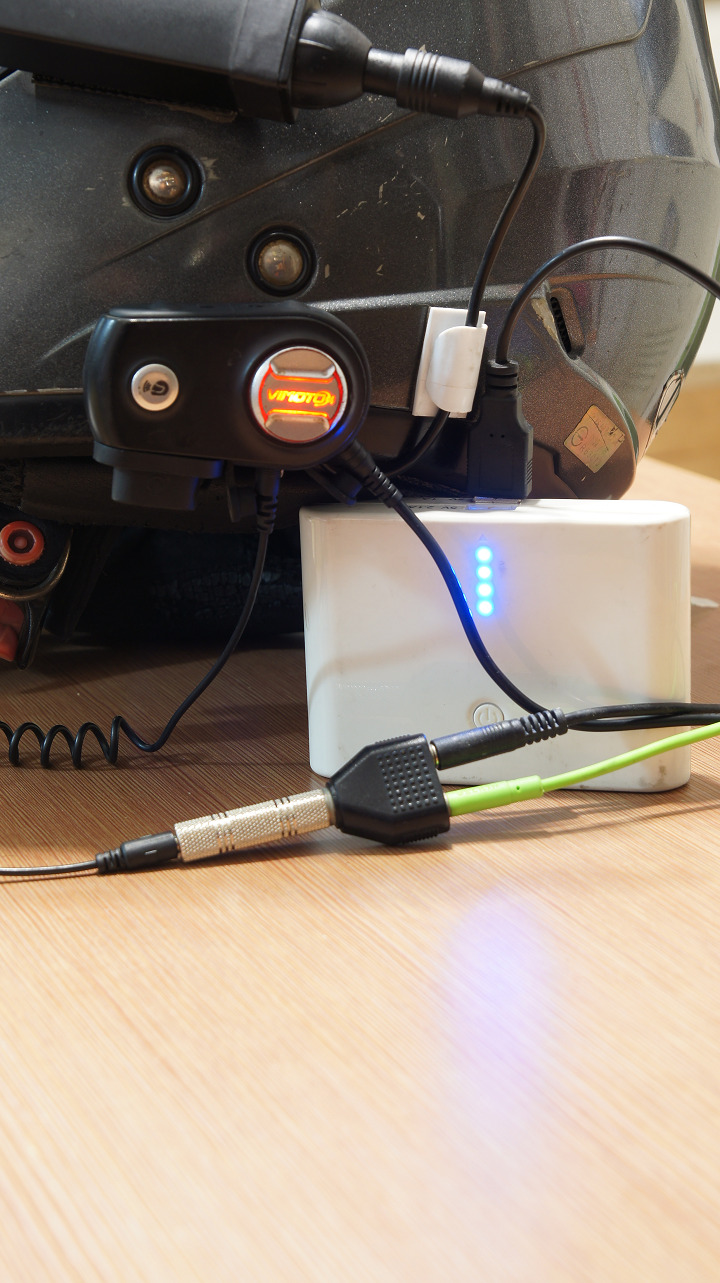

左右就沒電了!但是他有個大絕招....就是這樣

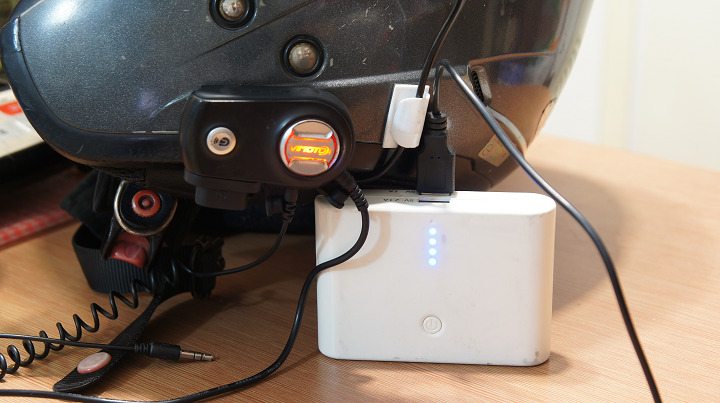

是的,邊充電邊使用,這是其它"低價"牌子都辦不到的!
只要花少少的錢買個行動電源,管你用幾十小時都可以!

所以以經濟考量的模式下,無論如何似乎都少不了外接音源那根"線"
就只有利用V5s的外接輸入音源線來整合其它的音源

所以需要接線式音源整合器
剛開始有試過,把一對二的音源分配頭反裝拿來當作混音器


結果是:混音沒問題,但是聲音不但變小聲,也變得非常的"空"
這樣亂搞不但聲音沒有達到我的要求,還可能會有電流逆衝導致
電子元件的電路毀損的疑慮在,所以這個方案不行...

本來以為簡易的混音器這東西沒有再賣,有賣的也很貴...

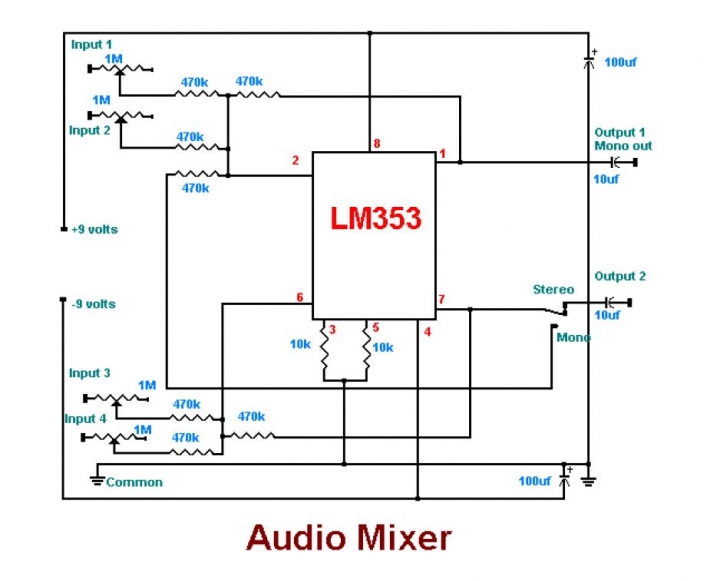

甚至想法子找簡易的電路圖想自己DIY一個


結果發現...所有的簡易混音器都要有正負9~15V的電源輸入....
單單給它一組電源是不行的...一定要兩組!!
正在頭大時...很幸運的在露天發現有這樣的一個玩意:

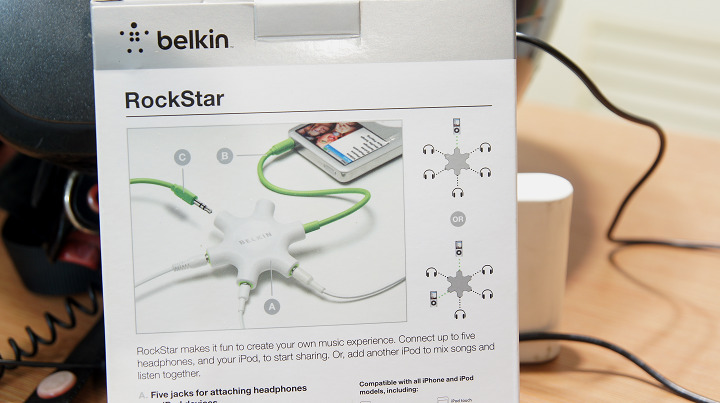

Belkin RockStar 耳機分配器/音樂混音器


價格也不貴,比起自己搞所要花的心力來說很便宜了!
說明書上是寫可以兩個音源混音,但我實際上測起來是可以五個音源
同時輸入來做混音的(誰有那麼多裝備呀!?)

這樣就可以將Mp3隨身聽以及測速器給整合在一起,
同時可以用手機導航(或接導航機)並保有接聽電話、前後對講的功能

在實際使用 RockStar音樂混音器時仍然會有訊號衰減的問題...
測試時,聲音訊號約會衰減1/4左右,然後同時混音時,聲音又會再衰減一些...
這應該是保護電子元件的機制,不讓過大的突波損害到其他設備吧?
但這樣的狀況在行駛中聲音會變得很小...遇到風切聲很大時會有聽不到的問題...

所以下面這玩意也出現了:

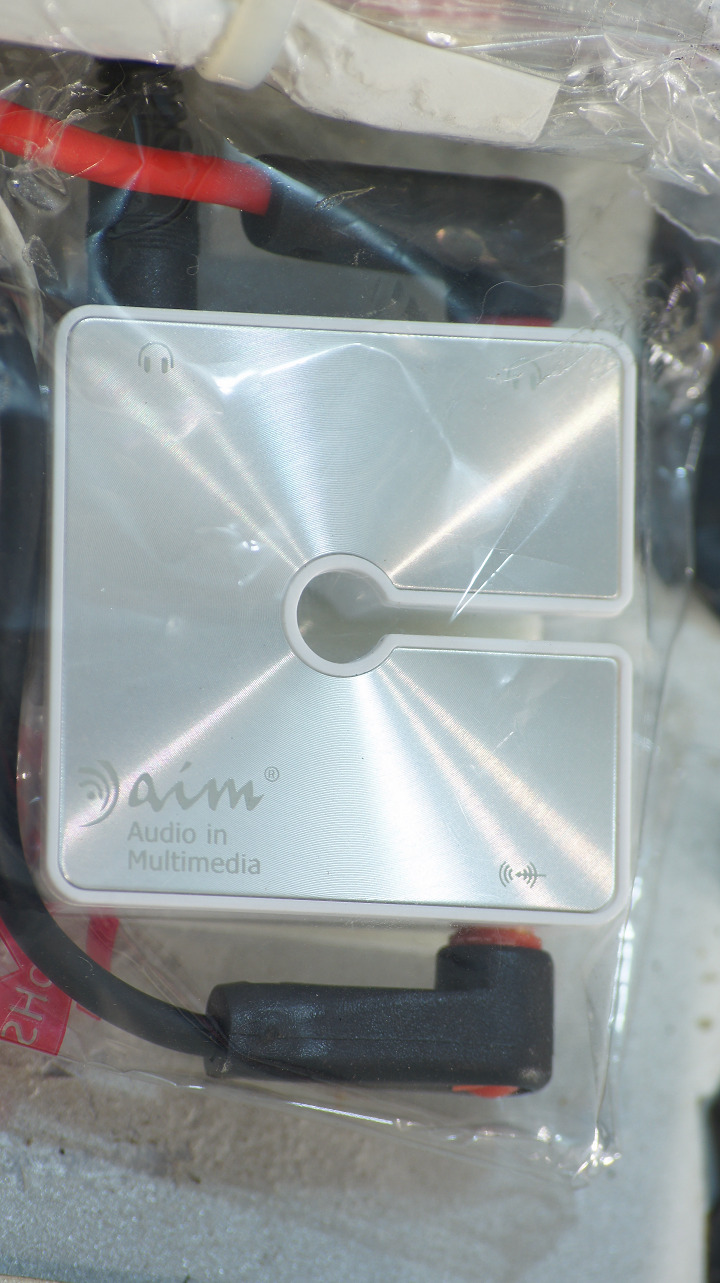

音源放大器(耳機擴大器)


這個是我能找到最簡單、便宜的音源放大器了,說是能提昇120%的音量,
直接接起來時,說實在效果還不錯...沒想到V5s那種爛耳機的聲音不只變飽滿,
變得更清晰,還能聽得出有高低音的分別~
但一經過混音器後,也是被減去大半聲音...飽滿清晰的聲音也隨之而去...

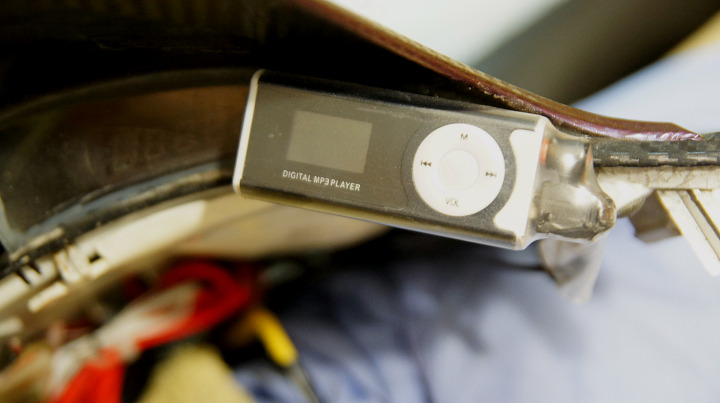

車上的播放器則是找網拍上體積最小、最便宜的!(被幹走也不會心疼)
有邊充電邊播放的功能即可,反正透過目前的藍芽耳機播出來的音效沒有一個是好的...

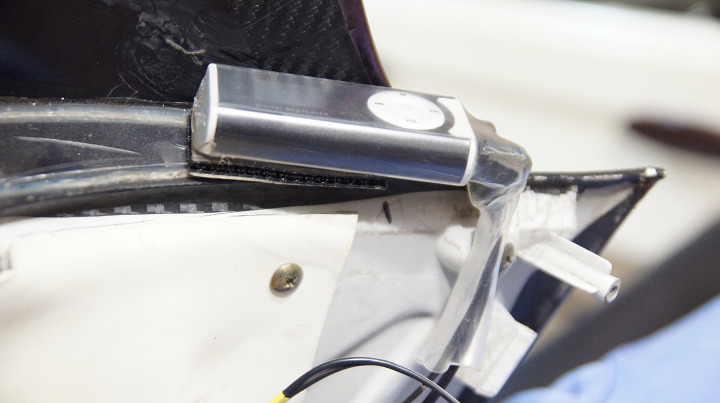

這個是加上防水膜的樣子(透明的熱縮套管包覆)


電源及聲音輸出側折90度角

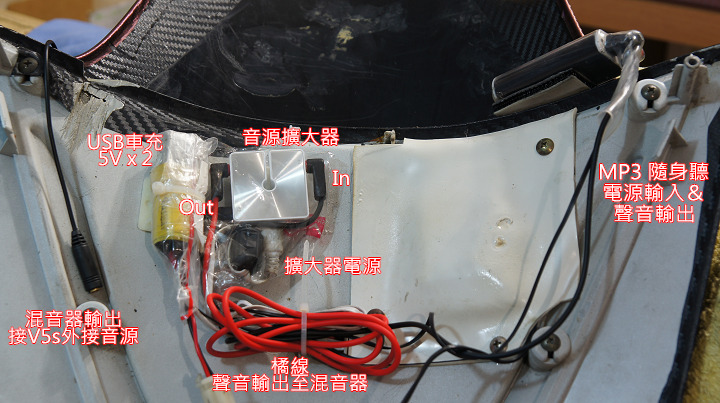

車殼蓋板背面的配置....
USB車充以及耳擴等元件以夾鍊袋包覆做簡易的防水

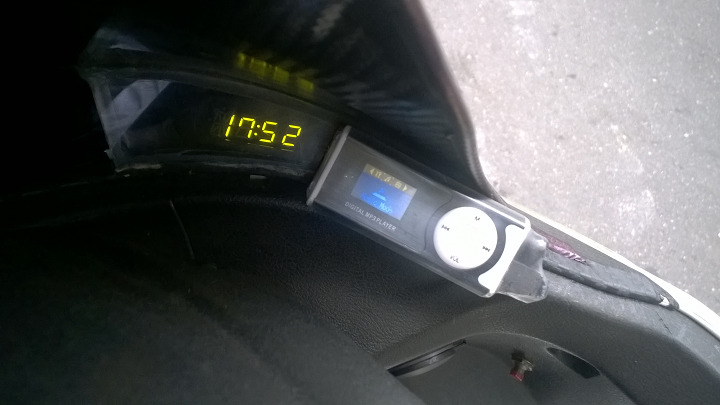

安裝上車子的樣子(旁邊是測速器主機)


就這樣,雖然上車時得手動安裝上連接線,但是騎車並不會有任何妨礙的地方
我可以保有前後對講、接聽手機來電、測速機提示、音樂播放....等全部的功能
同時因為是有線傳輸,所以不會有訊號干擾的問題(註1),還可以手動調
整音樂音量、選曲....整個方便很多

此外,若真的非常非常不想要跟車子有條線連接的話....我還有一個方案
就是另外買一組藍芽發射器以及接收器
接收器連接到V5s的音源線輸入端,並需要裝行動電源供電,可以放在口袋裡,
發射器則是由車子提供電源並接到 RockStar音樂混音器
這樣子就不會跟車子"藕斷絲連"了!
但是安全帽仍然會有條線連在身上...且好像每次開機都得配對一次的樣子...
這樣好像也沒有多省事喔


實際使用情形:
還是偶爾會有干擾
原因是有時候V5s會跟手機"溝通一下",這時後會變成接聽來電模式,所以
會有一下下沒有音樂,但比起藍芽的斷斷續續,還是好太多了!

正常使用下,一切都沒什問題~如我想的一樣,唯一的缺點就是可惜音樂的
音量只能說是剛剛好符合我的需求,播放器上的音量已經開到28(全滿30),
但有些歌曲因為聲音本來就比較小,所以會有點聽不清楚,換全罩式的安全帽
應該可以再改善一點...
不過就現況來說,其實是剛好的,因為音樂不會很大聲,同時可以聽見外界的
所有聲音,若要再提昇音樂的音量,只能想法子再買功率更高的耳機擴大器了
(更貴)

對於多音源輸入整合有需求的朋友可以參考看看!


註1:之前在用藍芽耳機聽音樂時,往往會遇到訊號干擾的狀況,讓聲音斷斷續續,
或是中斷好一陣子...以及手機都設計音量開太大時,每過一陣子會【自動】的把聲
音給調小...這點讓我實在很不爽呀!
