求救這塊LED日型燈的電路板是變壓器還是穩壓器哩

小弟機車LED日型燈(定位燈) 有另外獨立的開關，
有一天按了沒反應，下去量電壓居然有輸入沒輸出

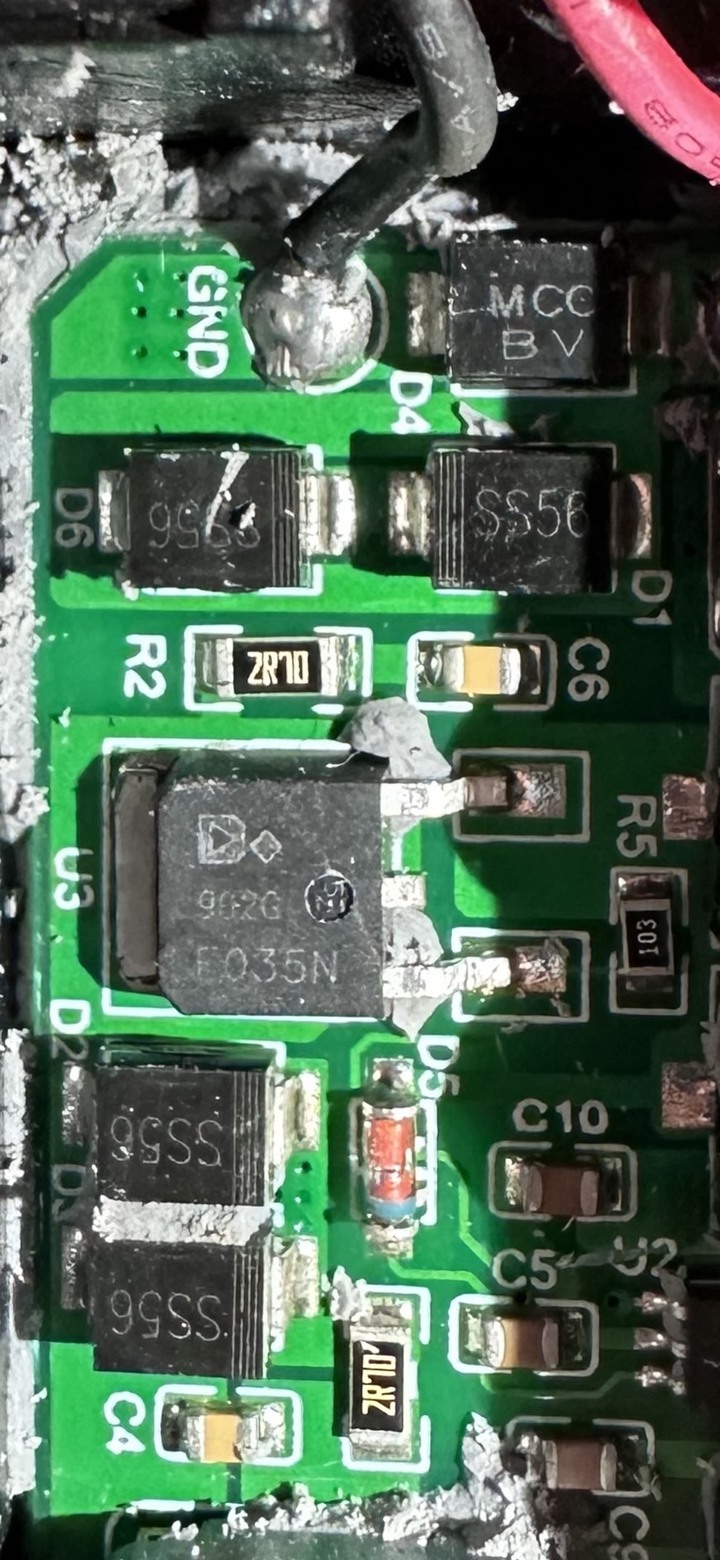

那我猜想是這顆類似變壓器(穩壓器?) 的東西壞掉了，拆開來看灌滿矽利康

清著輕著電容跟著一起掉了

現在看不懂這塊是什麼功用的求救阿!!
另外這是轉出多少V 讓我霧煞煞... 想知道原理拜託拜託了

求救這塊LED日型燈的電路板是變壓器還是穩壓器哩

求救這塊LED日型燈的電路板是變壓器還是穩壓器哩

2022-12-04 2:23 #1

文章關鍵字

變壓器 LED日型燈電路板

13956分

2樓

個人積分：13956分

文章編號：86407752

日行燈就不要用了。
白天騎車直接開大燈不就得了。

MC GOD

2分

樓主

個人積分：2分

文章編號：86407964

Kang-Wei Tzou wrote:
日行燈就不要用了。白...(恕刪)

晚上時比大燈還亮才想說要來修理的

5777分

4樓

個人積分：5777分

文章編號：86408449

MC GOD wrote:
清著輕著電容跟著一起掉了
現在看不懂這塊是什麼功用的求救阿!!
另外這是轉出多少V 讓我霧煞煞... 想知道原理拜託拜託了

照明用, 那給 LED 的電源設計, 一般是用定電流比較多.,

定電流的輸出電壓, 那就跟串幾顆 LED 有關....

這種IC 很多家都有在做, 很便宜 (恆流就是定電流)
https://www.google.com/search?&tbm=isch&q=LED%E6%91%A9%E6%89%98%E8%BD%A6%E7%81%AF%E9%A9%B1%E5%8A%A8%E8%8A%AF%E7%89%87

ging2299

407分

5樓

個人積分：407分

文章編號：86408494

MC GOD wrote:
小弟機車LED日型...(恕刪)

你清的應該是防水隔離膠不是silicone

1749分

6樓

個人積分：1749分

文章編號：86409144

你把上面這幾顆ic的型號打上來
應該會有大神知道這個電路板的功用

Eigen

19708分

7樓

個人積分：19708分

文章編號：86409333

東西都壞了，才來問神，這是幾安培的定電流源？

看外觀，應該是booster 或 buck-booster ，至於幾安培，神才知道

原廠買新的更換就好了，不用這麼麻煩，這種要防水，整個封膠

pcb 清乾淨，基本上也整個都是傷了

MC GOD

2分

樓主

個人積分：2分

文章編號：86409511

宅男乙 wrote:
照明用, 那給 LED...(恕刪)

所以我只要找類似的LED驅動器(穩壓器) DC對DC就可以了嗎 ? 我看LED燈珠數量應該是1科
商品介紹是寫 "CREE開發xml2-u3系列燈珠亮度高達700LM以上"
這樣的話我不知道要找輸出幾V的 orz

orz

MC GOD

2分

樓主

個人積分：2分

文章編號：86409519

ging2299 wrote:
你清的應該是防水隔離...(恕刪)

對耶~ 這麼一說還真的跟防水材質一樣， QQ有彈性又好撕拇指向上

拇指向上

MC GOD

2分

樓主

個人積分：2分

文章編號：86409527

coolllyes wrote:
你把上面這幾顆ic的...(恕刪)

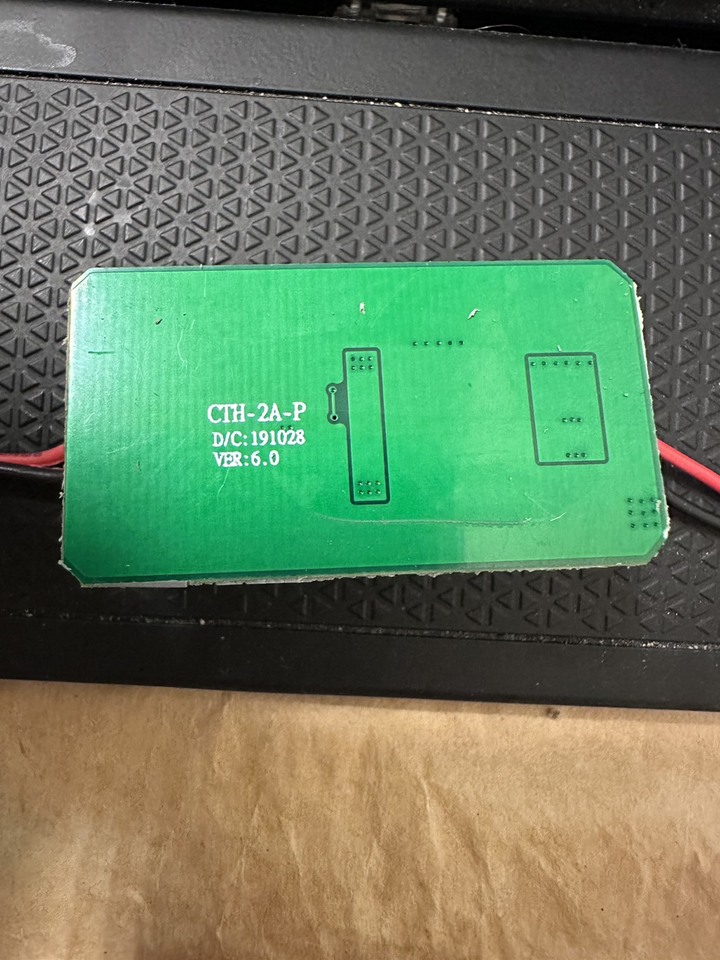

像這樣嗎希望能看得出來..背面長這樣

U2

larry-han

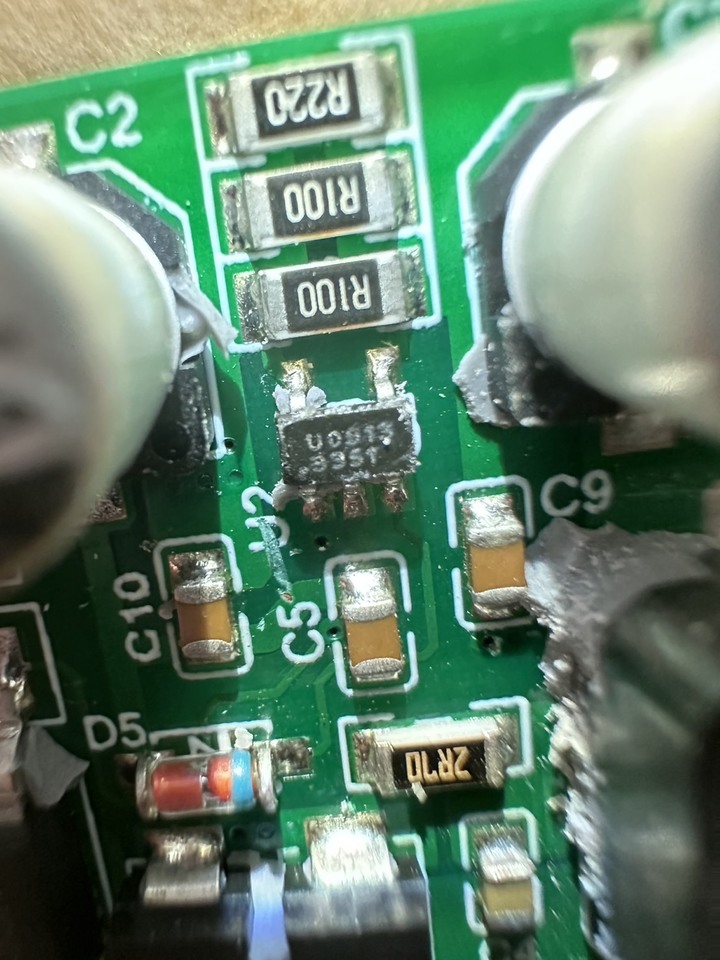

第一張圖有個U2沒拍到,那個是控制IC, 拍來看一下!

2022-12-05 8:45

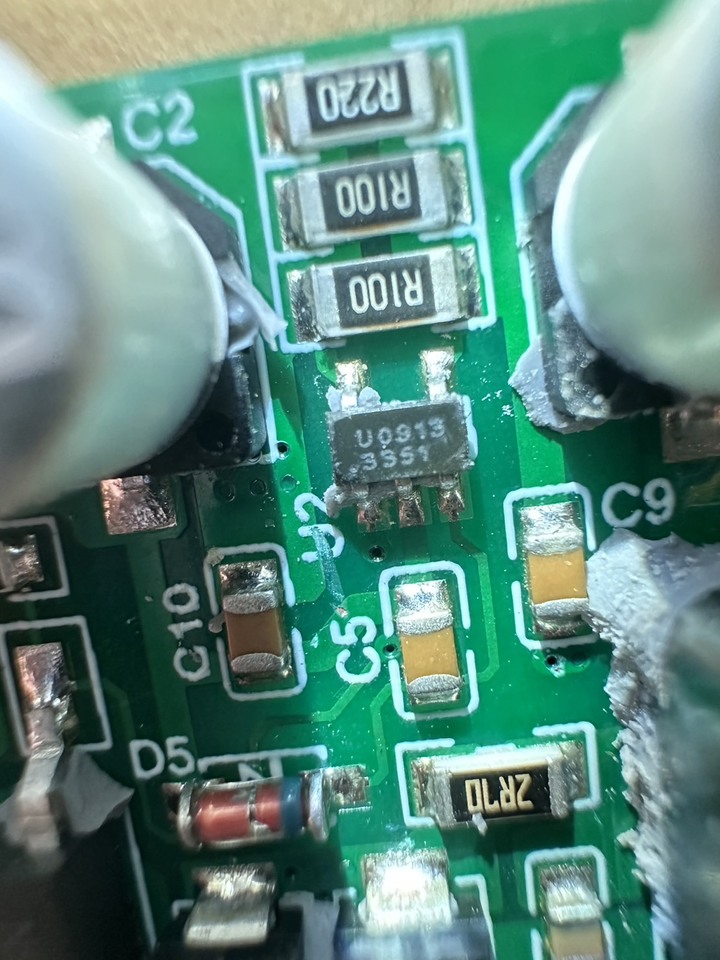

larry-han 哥拍了給您過目 [微笑]

2022-12-05 15:17
