county wrote:
細的那5條線 是電機...(恕刪)
恩..電機解決了會動方向正確...但轉動1~2分就停了...不會動..要重開機又會動了量電壓41.4 ok
-.-不知那出問題...呵呵.
個人積分：0分
文章編號：33229693
個人積分：0分
文章編號：33230304
個人積分：132分
文章編號：33230586
個人積分：0分
文章編號：33239950
個人積分：0分
文章編號：33246705
個人積分：132分
文章編號：33247067
個人積分：0分
文章編號：33251713
個人積分：132分
文章編號：33254837
個人積分：132分
文章編號：33289497
個人積分：132分
文章編號：33350289
所以 就充電後 做了一次放電記錄
試著找看看 有沒有不錯的單體可以用來讓電動車使用
此放電 是為了看電池的 : 容量 / 壓降(內阻)
但 無法看出它的可循環充放次數
如果有可以一直使用充電器的充/放電 它可以預測
但是 要每次都用充電器做 我可不要
直接插傻瓜型家用充電器 比較簡單
這是這次測試的東西:
因為我不會使用PL8的部分功能
所以 先用這台便宜的Mega Power Gemini-3020i EVO 來做記錄
這台的功能:
http://www.megapower-rc.com/product_info.php?products_id=1140
它直接接電腦後 以LOG VIEW 可以做許多監控
比起PL8 這台是傻瓜型的了
電腦讀取的畫面:
首先 先測試 毅力的磷酸鐵鋰 10ah大單體
這顆是新品? 不知道
測試是以10a持續放電 由 3.650v一直放到2.5v
2.5v 不是他的最低電壓 但 12x2.5v =30v 是我電動車控制器的最低極限了
所以 就先用這個標準吧
10a 放電20秒 看的到 壓降 由 3.38v 降到3.02v (3.38v不是沒充寶喔,鋰鐵充飽後放10分鐘 就掉下電壓到3.38v了 正常的)
1分鐘後 降到3v了,,如果12串的電池組 電壓是36V
由logview另外一種表 可以看到不同的東西
當然上一個表的最右框裡 也有 只是 是數字 不是圖表
10分鐘過去.....電壓2.979v 不錯 這是電池還很有電 沒有掉太多電壓
這個電池 30分鐘後 開始快速掉電壓 應該差不多了
在53分20秒 已經不行了....
此時 共放了9087mah

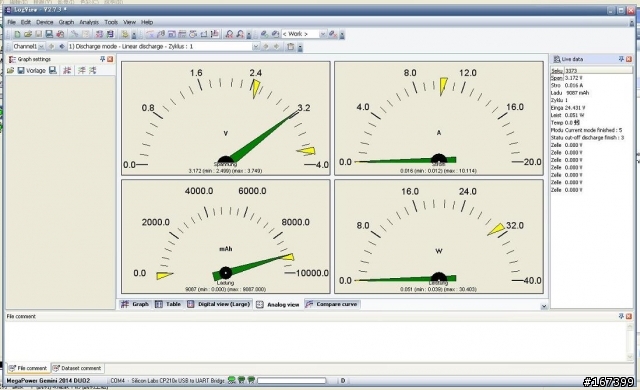

懂一點點電子方面的人 看了這4錶圖
應該可以知道這電池的大慨
配合上面曲線 可以知道這電池特性
還有2個鋰電池的數據
我等下繼續.....
目前 這電池 是有達到不錯的效能
壓降還ok 容量雖然沒有用到2.0v 把電用完
但是 也已經有使用到9成
我自己又再做一次20a放電....不用放上來了
20a對這電池 完全沒有使用的機會了
壓降在前5000mah時 就已經低於2.5v了
也就是 如果你是搞500w電機的 這電池 雖然是10ah容量
但是 你只能用到它5ah內 就不能動了 控制器當他沒有電了
但是 如果大家的車 是250w的標準電機
定速25km/h跑 電流也不到8a
如果 我還有閒 我再做這些電池的6a 持續放電
相信 會有不錯的數據
6a是我用youe h04 36v 250w電機 市區試車的平均值
