請車友進來看一下這個齒盤真的壞了嗎!? (已完修)

這台是捷安特的tandem bike
騎了一段時間後一直產生脫鏈的狀況
找了很多間經銷商想維修
對方都說沒維修過這種車型的車子
索性把前後齒盤都拆下來查看

前面的齒盤看起來還好,但是那個不同步的中軸齒盤有像怪怪的

請車友進來看一下這個齒盤真的壞了嗎!? (已完修)

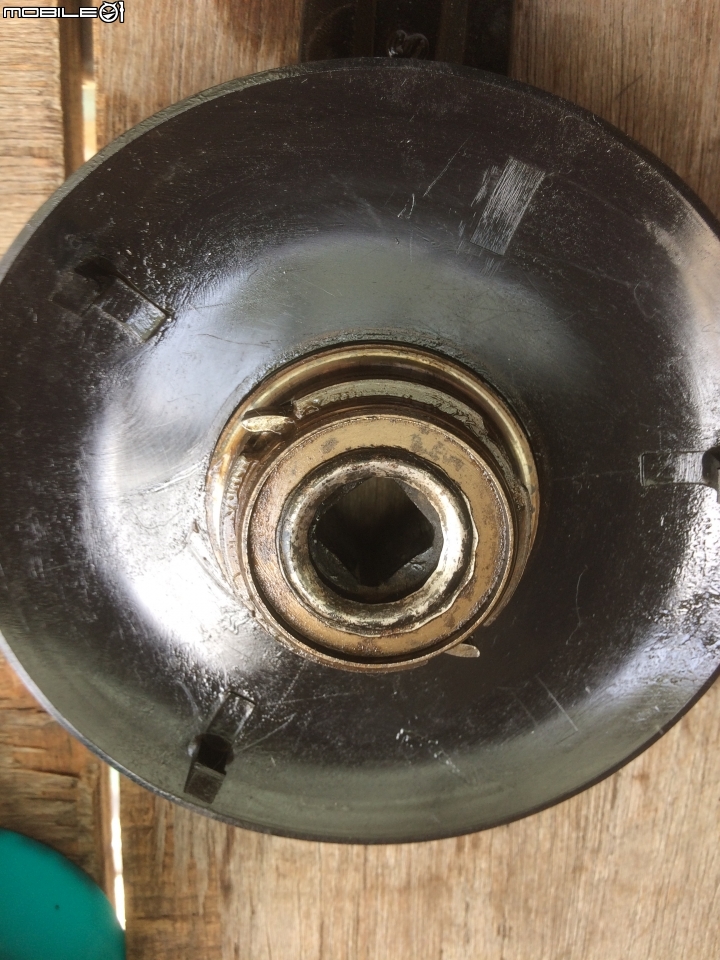

齒盤正面

但是換個角度看就變這樣

再仔細看看滾珠都擠在一起真的有點怕怕

當下找遍所有拍賣網站跟江蘇森威的原廠網頁都找不到這個東西
莫非這個是特規的訂製品!?

現在只好靜候捷安特客服回應了.....

2017-10-02 15:40 #1

文章關鍵字

車友齒盤

傲世驕子

337分

2樓

傲世驕子

個人積分：337分

文章編號：65967094

看的到滾珠了，
映像中應該是封閉，
以前沒注意看過這樣是否正常，
不過，可以問問能否更換軸承~

Wesley Hsu

993分

3樓

Wesley Hsu

個人積分：993分

文章編號：65969537

看到滾珠應該是不正常的

感覺是可以拆開重新上油

你的車子是協力車，可能要去找找有賣協力車的店家修看看
因為一般的店家通常沒賣協力車，也不敢亂拆

jack1027

176分

4樓

jack1027

個人積分：176分

文章編號：65970512

Wesley Hsu wrote:
看到滾珠應該是不正...(恕刪)

我的想法跟你一樣
應該可以拆開來
只是要特殊工具
如果是我我會死馬當活馬醫用尖嘴鉗插入兩個凹槽轉看看

tieniu

116分

5樓

tieniu

個人積分：116分

文章編號：65973922

tandem bike？捷安特什麼時候出協力車了？這個雖然可以拆，但是拆了也沒什麼幫助，保固內就出保吧。

louielue wrote:
tandem bike

louielue

35分

樓主

louielue

個人積分：35分

文章編號：65974325

tieniu wrote:
tandem bike？捷安特什麼時候出協力車了？這個雖然可以拆，但是拆了也沒什麼幫助，保固內就出保吧。

有只是一般人不好入手而已
新北市高灘管理處可是捷安特全台最大協力車客戶

jack1027 wrote:
我的想法跟你一樣
應該可以拆開來
只是要特殊工具
如果是我我會死馬當活馬醫用尖嘴鉗插入兩個凹槽轉看看

果然可以轉開轉開以後裡面有兩圈滾珠但是墊片都已經變形了

這是裡面的樣子

已經變形的墊片

曲軸的部份(這邊還有另一圈滾珠)

全體零件一覽...那個滾珠不知能不能換成培林

ps..一開始有闔蓋鎖緊但是就沒辦法轉動了......

hwr

2305分

7樓

hwr

個人積分：2305分

文章編號：65975536

那兩個墊圈不是變形,是原本就是那樣子,
你在珠巢塗上黃油,然後將珠子黏上去,
然後照你拆開看到的順序裝回去,
螺紋那裡塗上防鬆膠再鎖回去就好了,
你那只是單純"固定螺環"鬆脫導致故障而已,
只要你鋼珠沒缺少的情況下,
在裝回去就修的好了,

記得!!幾個重點!!
1.螺紋處要先把黃油洗掉!!
2.棘齒要塗黃油(或是塗彈片也行)
3.珠巢要塗黃油
4.那兩個墊圈要放對地方
5.螺牙要塗螺絲防鬆膠
6.螺環鎖回去,不可以硬鎖緊,
要鎖到沒有間隙,還能順暢轉動為準
7.組裝完成需等防鬆膠硬化後在使用!

鋼珠有缺少嗎？看圖好像有缺少耶!!
數量要整圈珠巢都排滿喔！
