所以, 最近就把自己很想要做的迎賓燈上車
但是, 感覺自己手賤, 但是又不想破壞外觀, 希望能夠變成像原廠就做好的一樣
所以, 花了一點時間(不多, 改燈具, 改尺寸, 調整...大概三四天的下班時間 )
但是, 先說好唷, 這個做法就沒有保固了唷
偶自己是因為從事電子相關行業, 所以才不怕沒保固唷 ^^
圖一中所列出的右邊是自己購買的第五代迎賓燈(第四代應該也可以)
夠小, 所以才能夠藏在原車燈內部空間, 左側為原迎賓燈大小( 真的粉小)
圖二, "忽略" 保固標籤 ...把底座旋開, 可以看到LED
基本上, 廠商說有散熱...你可以當作笑話來看, 根本沒有散熱(最多就是傳熱)
如果, 有電源供應器的...直送 12V 點個幾十秒, 你就知道有多熱
...自己也看不下去, 所以也就多想了一下散熱設計
圖三 把光源拆下來, 換上新的導熱膏與固定光源(MCPCB座)
找了個現成的散熱器, 把LED光源安置於上
圖四, 把原本的投影結構, 用膠帶捆住
...說真的, 這不是我的風格, 但是太難加工了, 所以只好用這偷吃步 ><
圖五, 利用排針, 確認好原車正負電, 接上後, 車燈投影的實況
點了三, 五分鐘, 都還控制在手可直接碰觸底座的溫控下

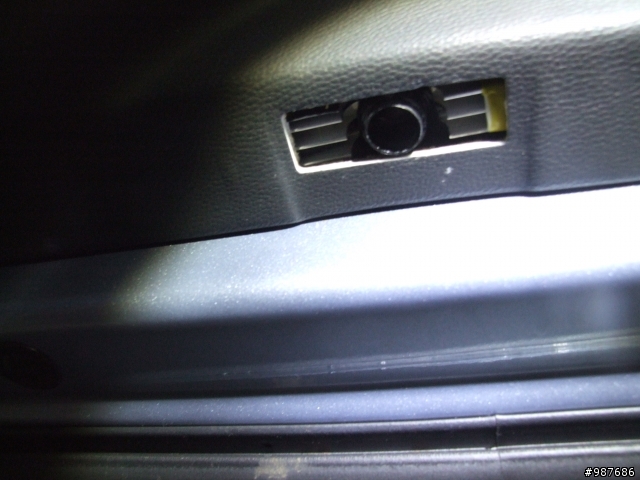

圖六, 預計在車上組裝之後, 在飾板內的安置方式
圖七, 先將散熱器裝上去...電源也先接好
(此時室內燈已滅, ...阿就弄太久了, 它等不及了 )
後來再把圖六中的螺絲與Lens 的套環安裝上去
圖八...費盡心力的迎賓燈終於完成了 ><
過程中, 為了能夠讓 BMW的符號固定住...自己至少調整了超過30次(左右邊合計)
心得...把妹指數無價
小弟拙作, 大家見笑了
