但看能運用空間還挺大的
想說之前5050還有剩料就拿來加減用啦
首先先把主角拆下來
比我想像中好拆很多
都是卡榫往後推即可
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-1b0df34dd3592d099ab9ce748589ce5c.jpg)
上蓋打開 量電路板尺寸
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-a5e32db0efb62d4fbc7b23c8cef834be.jpg)
使用之前訂製打件剩下的5050 PLCC SMD LED 三晶片白光 使用晶電的晶蕊 亮度20LM@20mA*3
因此共 20LM*18=360LM
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-121e3da0368388c33df7ce02f763d27d.jpg)
之前訂做剩下的T10接線
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-e6c18ab6b42c95a892e0175d482adc8a.jpg)
組裝起來 F3.2 1/80sec
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-9bf1752202e6d2b721b5a838f6e8daf0.jpg)
點亮測試 與上圖同光圈快門F3.2 1/80sec
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-86532a5530d16480a138cf6cca9199db.jpg)
調整一下光圈快門 F6.3 1/200sec
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-20b76a7bdf5159078219977a6f79d37b.jpg)
電路板與牌照燈座組裝起來
由於板子尺寸剛好就會卡住了 不用黏貼
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-e136104f973cd068c3b77902cfebdecd.jpg)
組裝完後再點亮測一次
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-9aacd4e060eb909bf11f7af8b4ff9a0b.jpg)

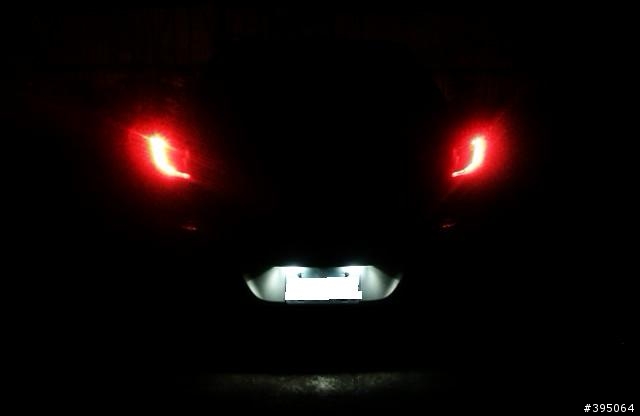

裝上車實效果圖
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-58cb1f50aa1a7efc8f6f50ff268e5260.jpg)
地板都被照亮了@@|
![[DIY]爆亮LED車牌燈 新馬3 NEW MAZDA3](http://attach.mobile01.com/attach/201203/mobile01-78e9149dc9cc278d27ba9163fca88d70.jpg)
感謝收看
下篇預告DIY LED第三剎車燈
