HORI EX2搖桿第二段改造

其實已經完成幾天了,不過沒時間整理分享上來.
看來SF4引發很多m01的同好熱血,看到好多自製土砲,好不熱鬧!
忍不住也把自己的搖桿做二段進化.
( 第一段請參考 http://blog.yimings.com/310.html )

本文同步載於亨利爸的部落格. http://blog.yimings.com/321.html

內文開始~



噹噹~

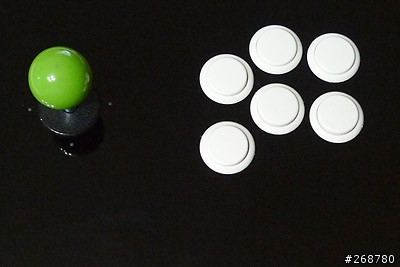

Hori EX2搖桿三和化之後,二段改造計畫完成!

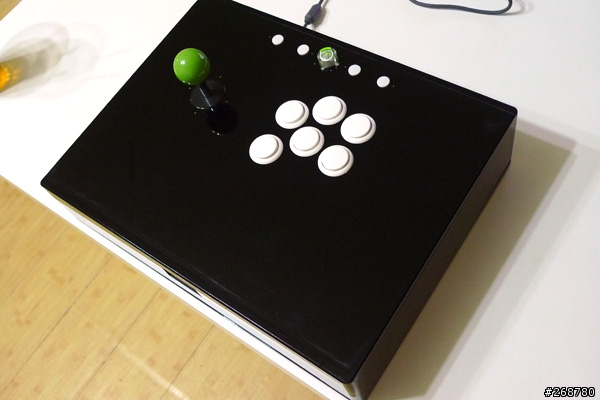

壓克力外體變身~



HORI EX2三和化之後,操作手感是沒問題,唯一問題就是亨利爸個兒高,手掌較大,
所以操作時,右手腕無法完全平放於面板上,手腕老是在彎角上磨,
打個一小時下來,右手腕常磨的又紅又”光滑”,有夠不舒服.
恰好老弟們經營的公司工作內容也算是壓克力加工的一環,
所以就商請老弟們幫忙改造一番.
網路上國內外關於搖桿改造的資訊十分豐富,各式自製土砲非常多,所以稍微搜集了一些資料,
再就自己兩手最舒服的操作配置去做外殼規劃.
按鈕配置是根據日本框體astro city和hori arcade pro兩種配置去微調出來的.
搖桿和按鈕間有稍微再拉開一點點.
把按鈕群下方面板空間加大,右手手腕可以輕鬆平放在上面.
於是就可以動工囉~

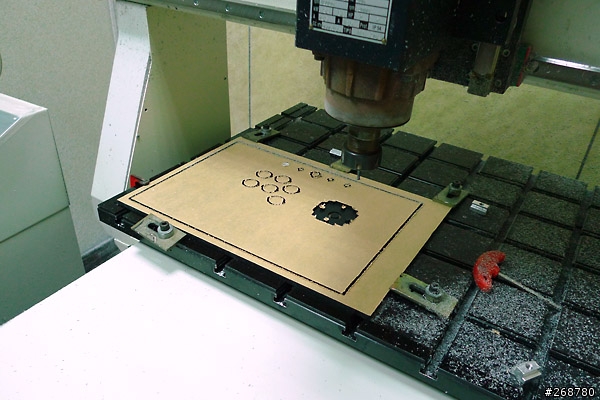

請二弟劃了CAM圖,交給機器去切割

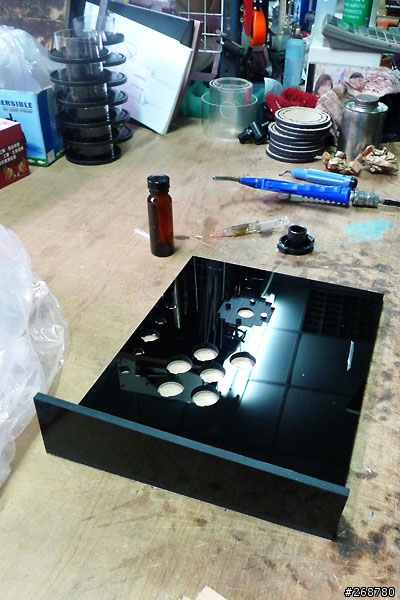

組裝貼合

根據EX2的做法,面板是有一點點的傾角,所以還是針對這點做一點高低差約8mm左右.

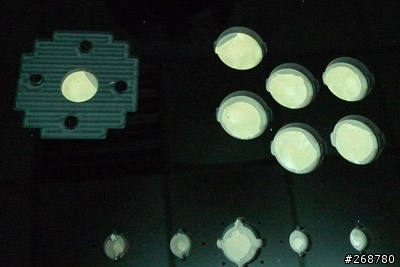

不想讓搖桿那4顆固定螺絲露出在面板上,所以都是在面板下面做處理,
處理方式與原來的EX2相同,銑出一個凹槽和原來4個螺絲孔位.
這樣面板上看不到任何螺絲,美觀的啦!

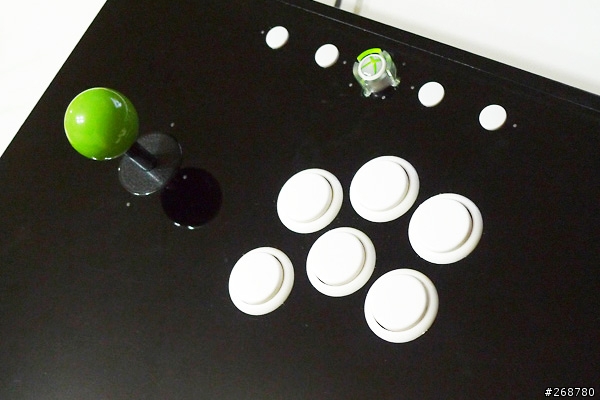

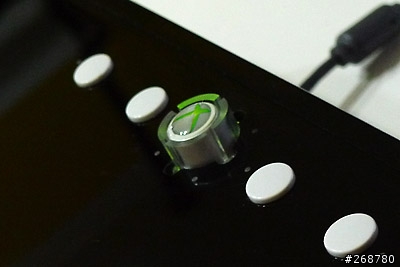

而小鈕群(主選單X鈕, START, BACK LB, RB)為了省錢,所以只拿EX2上的來用,
主選單X鈕得以保留,燈號也照亮,帥! 只是按鈕過高,只好讓它鶴立雞群,凸起來囉!



以上兩段細節讓二弟費了不少時間在量原來EX2的設定,
尤其搖桿4個固定螺絲孔位並不是正十字分佈的,而是十字再逆時針個幾度角.
不過,順利裝起來,也算是有別於目前看到的土砲,能保留住那盞X選單燈.

另外,三和按鈕的卡榫槽也都有做出來,加強固定性,日後換鈕也便利.
EX2的小鈕和X主選單燈組孔位和螺絲孔也都就位.

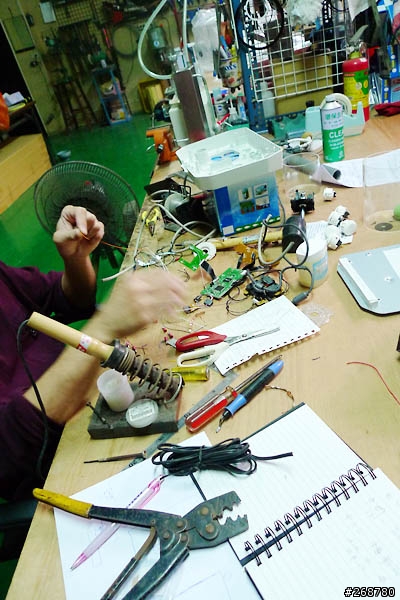

換大弟上場囉! 把EX2兩塊IC版簡化成一塊,線重新接,
接上壓接端子方便日後換鈕.

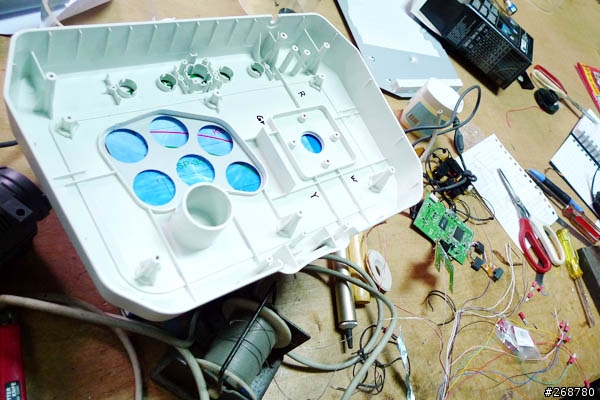

EX2的屍骸



其他細節就省略啦,網路相關訊非常多,對格鬥有熱情,對改造有興趣的朋友都可以找的到.
除了moblie01從二月起xbox360版和ps3版有很多資料之外,
亨利爸還找到一個老外的站
http://www.joystickvault.com/index.php
這裡也有一堆自製土砲,樣式可真多的啦!

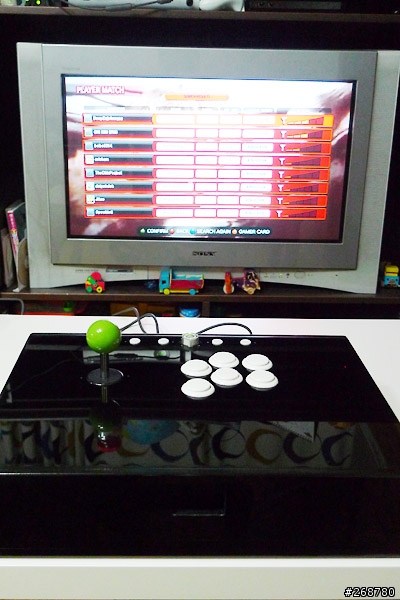

最後就是上線啦!




以老弟的標準說它只算是一支試作品,不算完美,只是應付老哥急於上線火拼,
所以這台只是初號機. (一天不live戰,面目可憎啊 XD)
其實喔,亨利爸覺得唯一要處理的就是,
由於加長了按鈕群下方的長度,使得原耳麥的線就不足以拉到側面開口.插拔耳麥稍嫌不便.
耳麥的部份下回要重新佈線改良囉.
也許來設計一個可變換面板用用,哈!

假想圖.


嘖嘖嘖! 帥啊! 亨利爸對火焰昇龍有愛啊~

我是亨利爸 http://www.henrypa.com
2009-03-13 11:28
做的真漂亮,很像arcade pro
我的ex2也很想來換一下
對了,亨利爸我之前跟你對戰過
被電的慘慘的啊

--- devil may cry
hellman0719 wrote:
做的真漂亮,很像ar...(恕刪)


一樣是hellman的ID嗎?
前幾天好像有玩過喔.
我只是運氣好的成份多啦...還再求進步當中.
只要大家不要嫌棄我老愛用KEN就好.
我是亨利爸 http://www.henrypa.com
EX2 重量不夠, 且紐跟搖桿也近了點, 這樣看起來好用多了. 改的很有值感, 很不錯喔.
