看一看也好想自己做一台，花了一個多月終於完成了
我的外殼是採用不鏽鋼鈑金製成

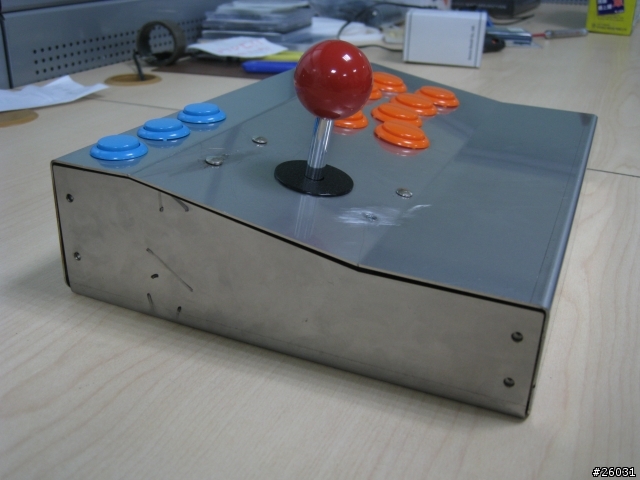

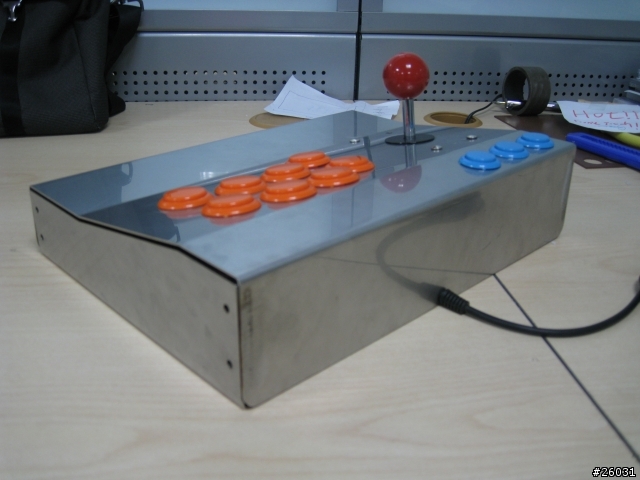

看一下完成圖(缺底盤防滑墊)
馬車螺絲少一顆??
殘念!! 因為一個螺絲孔鑽歪了 T_T
不過歪打正著 少一顆螺絲固定上沒問題
又剛好可以裝上原來的搖桿所附的排線快拆PORT

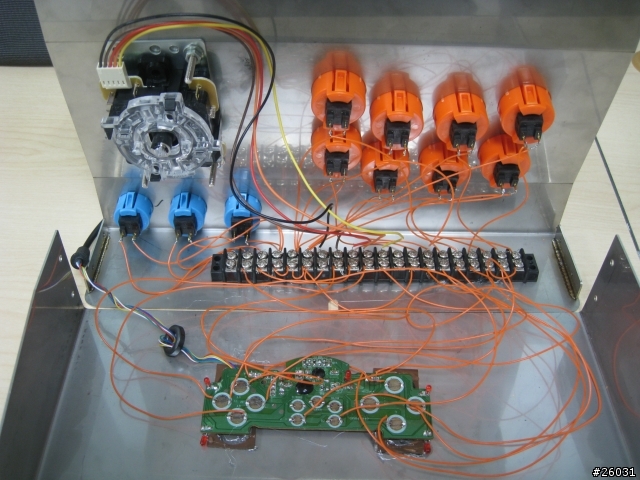

內部線路組圖
靠近一點看
可以裝上原來的搖桿所附的排線快拆PORT
手把基板放大圖
這是用仿PS USB手把上拆下來的
分享自製心得及施工的小心得
1. 自己做的付出的錢會比直接去買現成的價格高歐!!
2. 不過花錢事小，爽度真的百分百
3. 建議先買好要用的搖桿跟按鈕 可以是先確認尺寸，以免後來要改很困難
又會破壞美觀
4. 配線建議用集線排，可以排列整齊，也比較容易換機板
5. 配線時發現 一般USB手把所以按鈕地線都是同一條所以你可以把所有
地線拉一起減少配線的複雜性，我是這樣拉線的(本人不是電子科 不太懂電路)
6. 焊接錫 - 烙鐵要保持乾淨 還有溫度不要太高 這樣才焊的牢固
其他想到再補充
==============================================
算一下成本
板金 - 小毛提供(我自己設計的@_@ 忘記加上搖桿固定孔) - FREE (友情無價)
三和按鈕 8大3小 $590
三和搖桿 $450
馬車螺絲 $20
線材 $65
集線座(20PORT) $80
手把基板 - FREE (友情無價)
工具成本
烙鐵 $80
銲錫 $10
其他
運費 $120
公司資源 無價
==============================================
感謝!!
小毛 - 鈑金提供者
Miller - 手把基板提供者
Chris - 焊接高手
James - 幫我鑽最後四個遙桿螺絲孔(鑽歪了一孔 @_@)
及各位先進的POST文
