拆硬碟!
網路上有人將壞的硬碟改成砂輪機 用來磿刀, 我是想把壞的硬碟組成機器人(變形金鋼看太多了吧)

我拆過不少顆硬碟, 不過還沒有把過程記錄下來過. 今天心血來潮就來個硬碟"脫衣秀"吧!

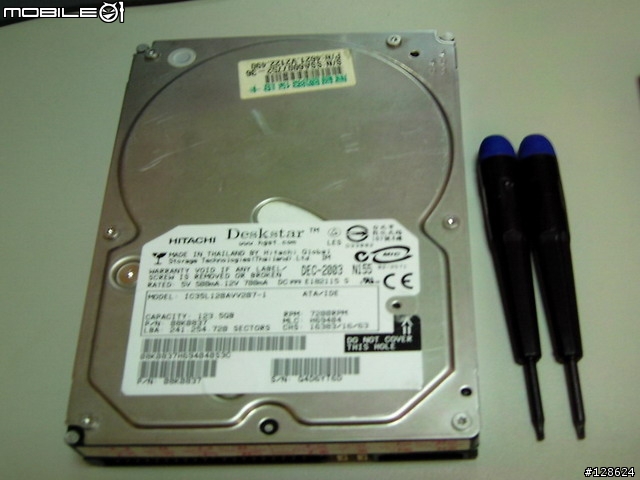

主角: 日立 HITACHI 120G 7200RPM (重點是壞的hd,過3年保的)
配角: 二支星形螺絲起子
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

早期的hd 外面鎖的是用十字螺絲, 裏面才是用星形螺絲. 現在的hd 都是用星形螺絲.

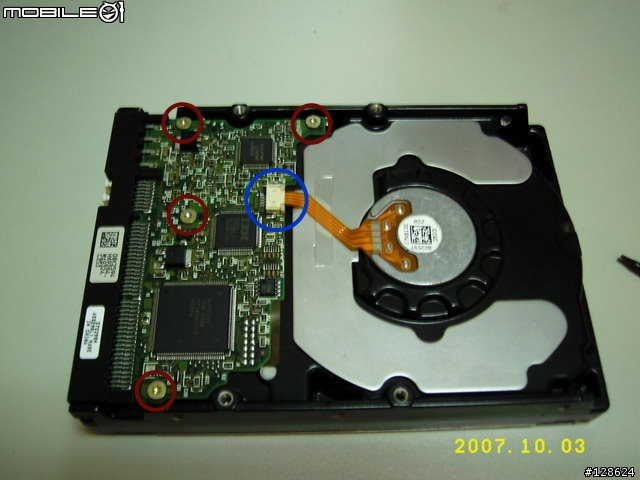

背面有 4 顆螺絲.
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

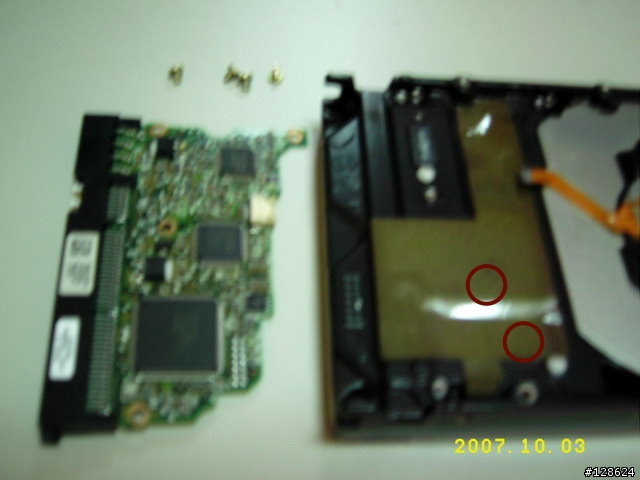

拆開電路板後在這版海綿下還有2顆螺絲.
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

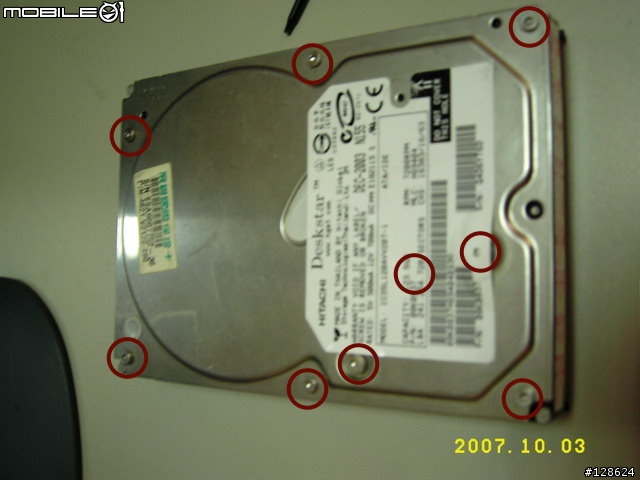

正面有 9 顆螺絲.
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

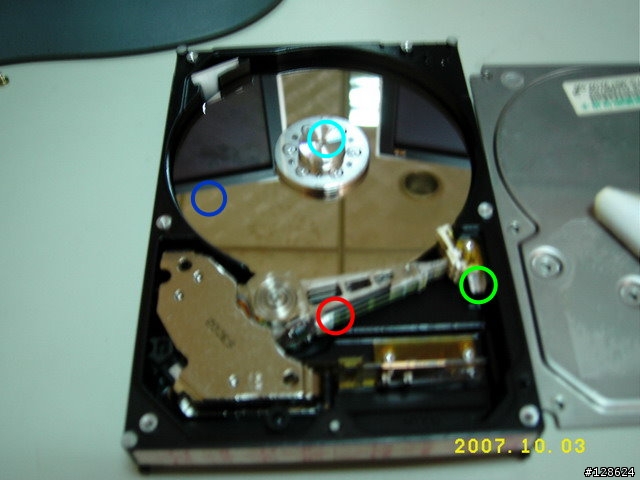

拆開後.. 哇~~打開看到裏面了
藍: 磁盤 (比鏡子還清楚)
水: 主承軸
紅: 讀寫手臂, 最前面就讀寫頭.
綠: 固定讀寫頭的定方. 說到這個就會想到早期電腦要關機時, 要執行 Park 指令, 有印象嗎? 有哦..呵~ 那你老了 那你也應該知道 etctl/C:iq

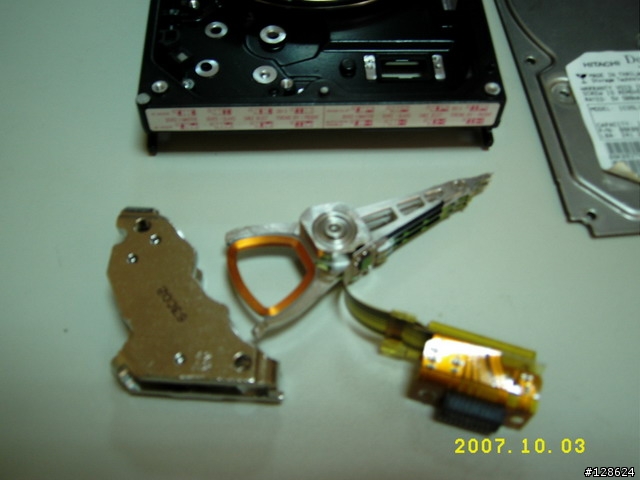

讀寫手臂 後面那個金屬是二片超強的磁鐵.
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

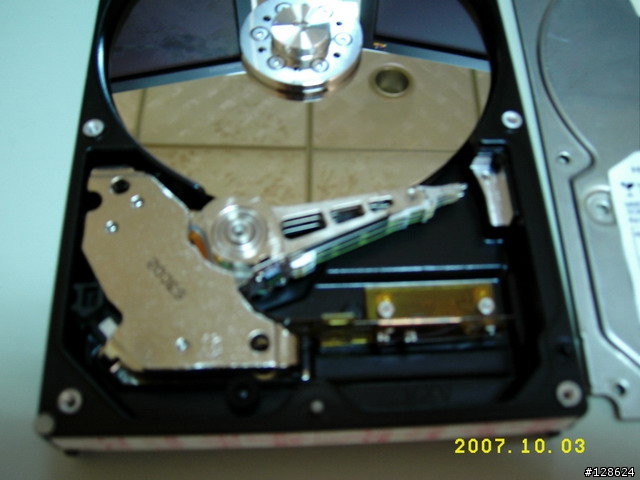

再來二張
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

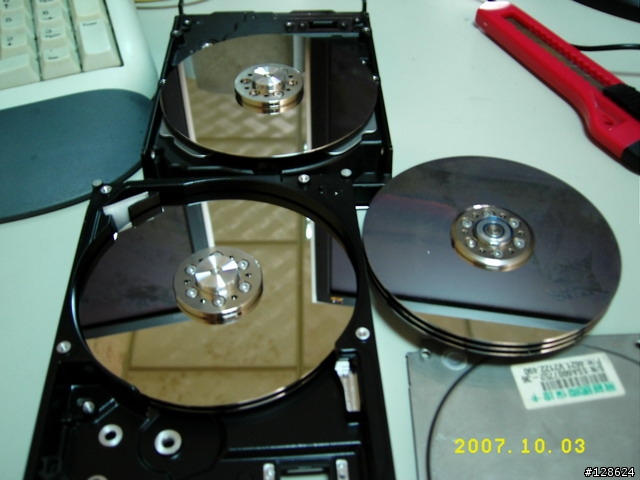

磁盤大集合

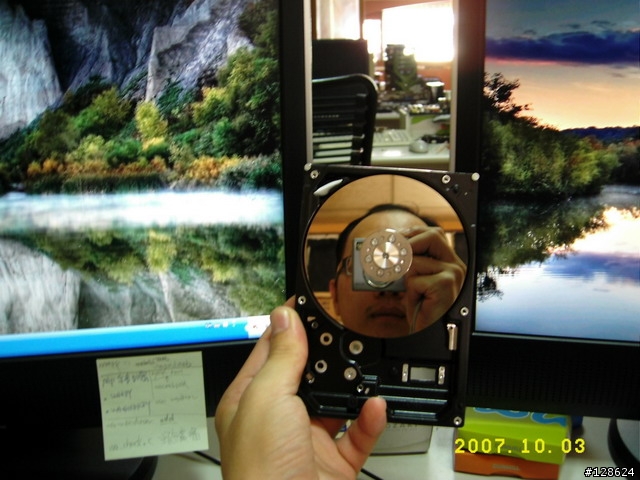

真的比鏡子還清楚
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

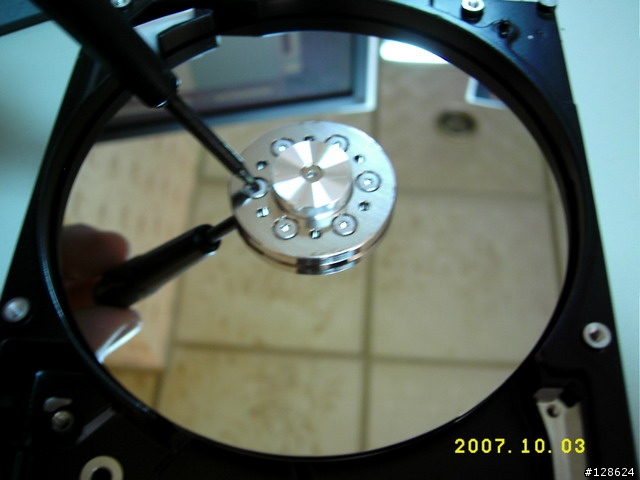

再來拆磁盤 6 顆螺絲
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

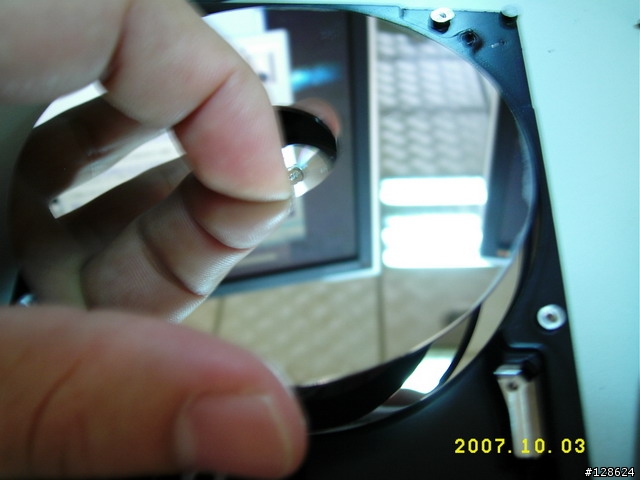

拿起第一個磁盤, 下面還有一張磁盤
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

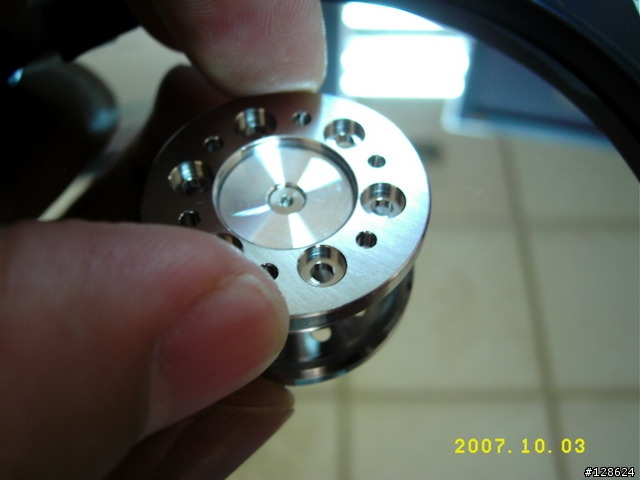

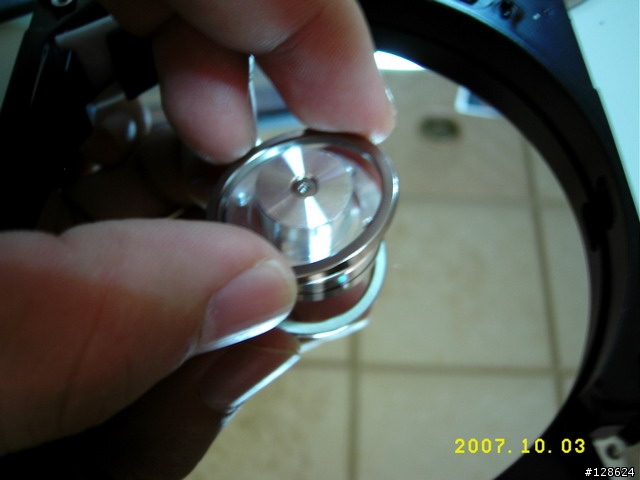

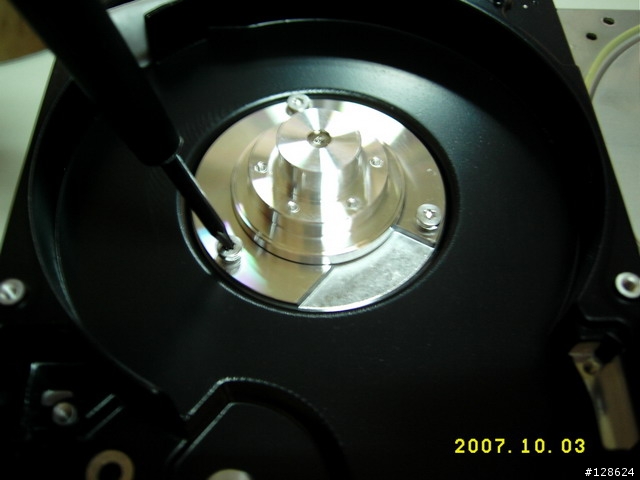

拆主承軸
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

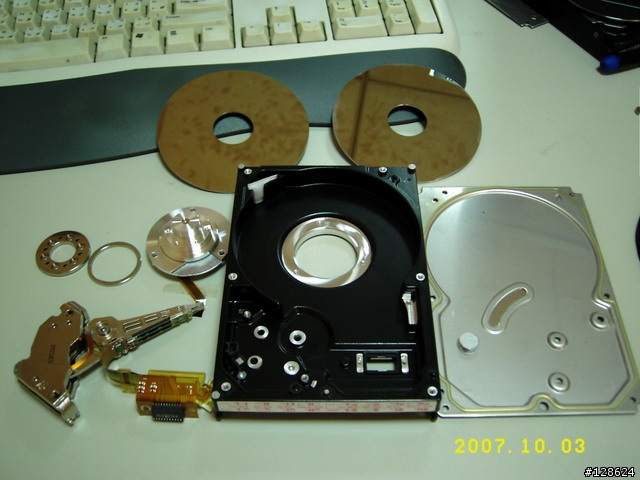

拆光光大合照
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

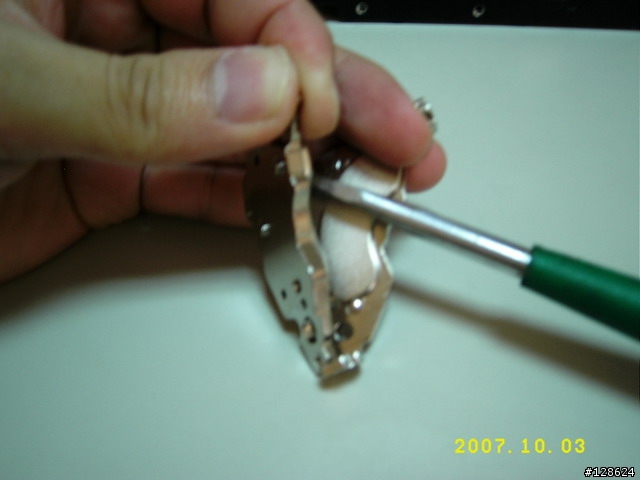

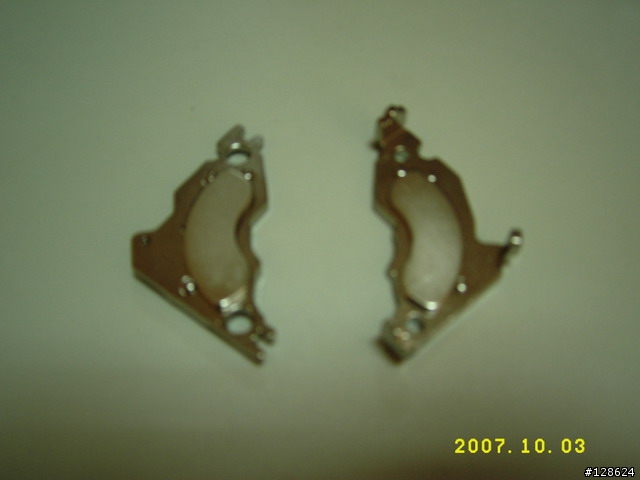

好用的二顆磁鐵, 磁性超強的, 不小心二顆吸在一起時用手是分不開的哦~你看我的用多用力啊~
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

好用的磁鐵~
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!

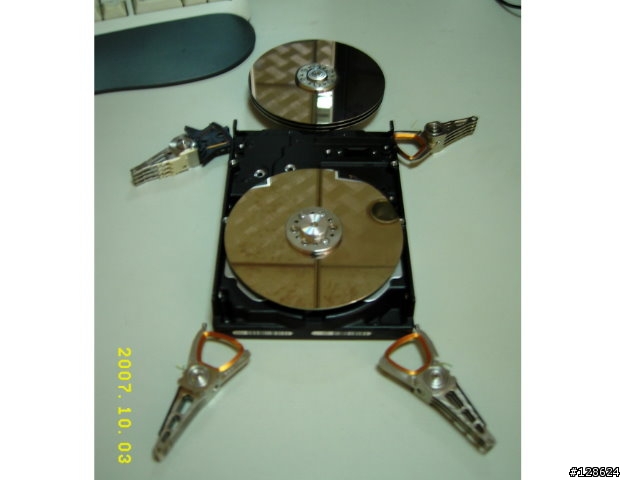

機器人是很難組合成功的, 所以最後來張 硬碟小人 圖~~
【分享】硬碟~硬碟~裏面到底裝了什麼東西啊!


照片品質不好請見諒, 感謝大家能看完這篇文章~
其實我最想看的是 新的日立硬碟, 聽說 32G SATA2 的HD, 為了省成本將原來的磁盤材質改為玻璃的, 不知道是不是透明的

既然拆了日立的hd, 就來看一下 日立垂直寫入的技術動畫吧!
現在日立新的hd都是用這技術來提高容量及速度(速度有提我是不知道,也沒去測過,因為感覺不太出來啦)
日立HD垂直寫入技術動畫

磁盤材質很早以前就用玻璃的

你將拆下的磁盤用鐵鎚敲就知道了

PS:要小心!玻璃碎片掉滿地
好感動的PARK指令....

讓我不得不加你分數,雖然已經證明我老了
Http://ishun.dyns.net
timtopmost wrote:
拆硬碟!網路上有人將...(恕刪)

PARK指令是有聽過啦,但沒用過,這樣算老嗎?...
etctl/C:iq就沒啥印象了,是倚天中文那個嗎?
etctl/C:iq

這個是離開倚天中文環境回DOS環境的DOS指令嗎....看起來有點熟...

大大功力真是厲害!!

esouxcon wrote:

PARK指令是有聽...(恕刪)


哈~
park 後應該會聽到 "嘎" 的一聲, 就可以放心關機了.

etctl/c:iq 正是退出倚天中文系統指令

當時的電腦中文系統 可以說是倚天的天下啊~

timtopmost wrote:
哈~park 後應該...(恕刪)

竟然被我猜對了,呵呵
因為都是用批次檔,所以那個指令就沒背嘍
那再來個指令好了... Call 151 ... 嘿嘿... 這夠老了吧.
Just beetlED - Just U & Me
joetsaia wrote:
那再來個指令好了.....(恕刪)


應該是 call -151 吧
還有 200.2FFR ,現在的人恐怕很難想像用錄音帶讀資料的日子。
我的Flickr 相簿 http://www.flickr.com/photos/happyrose/
星型螺絲起子一般人不太容易會有

我都是用斜口箝,就可以把整顆硬碟拆光~~
