前幾天晚上,舅舅忽然抱著電腦來找我

說電腦開不了機,加上有聞到燒焦味

聽到這裡就覺得不大妙了

拆開一看果然濃濃的燒焦味

檢視了主機板、POWER沒發現任何燒焦痕跡

只好逐一拆下檢查

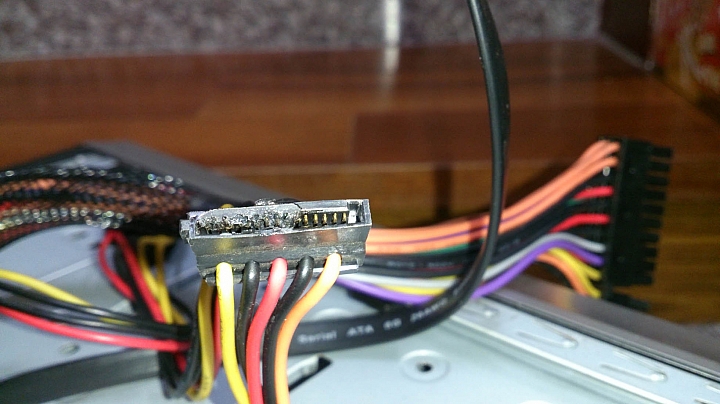

結果拆到硬碟,SATA電源線異常的緊阿

正覺得那悶時,忽然發現我的手變黑了...

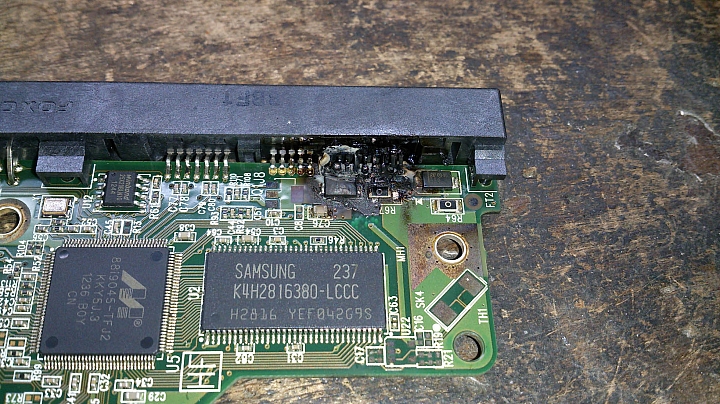

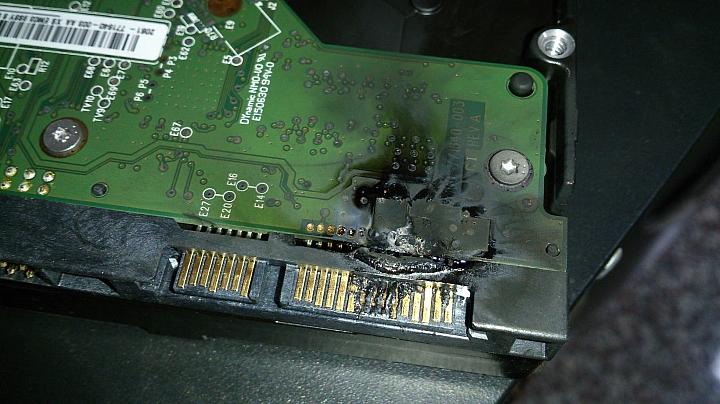

硬碟燒了...
硬碟燒了...
硬碟燒了...
硬碟燒了...
硬碟燒了...
硬碟燒了...
硬碟燒了...

站上爬了一下文,這篇 同樣是WD只是不知道型號,燒的地方跟我差不多

WD 500G 藍標是兩年前買的,過保2個月,不過就算保內應該也不會理你吧 XD

而這顆SEED的POWER,有在想說到底還要不要送修,因為修回來也不太敢用了...

整台就壞硬碟跟POWER(也不敢再試)

CPU、MB、RAM、DVD-ROM測起來都可正常運作

這台電腦是小弟兩年前組給舅舅使用

他們對於電腦不熟,所以排除了有人為去插拔SATA線導致沒裝好的因素

我個人是有在懷疑POWER有問題,但是其他零組件又正常動作



想請問各位大大,有什麼可能會造成硬碟版子燒掉的因素

而未來添購POWER,哪家POWER的保護有做比較好,且比較適合文書機用?

至於硬碟,我想哪家應該沒什麼差吧...


文章關鍵字
推測power問題..
硬碟沒這麼鳥
這顆wd藍標我還有三顆,acer機
在電腦使用中,經常插插拔拔也沒事
不過摔到就GG,比S牌更不耐
把握當下、愛要即時;勿以惡小而為之、勿以善小而不為。
http://www.mobile01.com/topicdetail.php?f=501&t=4313185&p=1

真巧這個也跟你用同一家 PSU,只不過它有用延長。
肅清台灣終戰的日本狗

cbhcbh wrote:
前幾天晚上,舅舅忽...(恕刪)


電路板線路氧化造成短路燒毀
這個應該是比較可能的主因
了解一下放置主機的位置環境
不然不知下一個出包的是那個組件
真正的高手是鋒芒內歛而不外露

水秤子 wrote:
電路板線路氧化造成...(恕刪)


現場環境我是覺得OK
潮濕造成電路板氧化短路這點應該可以排除
電路板其餘地方看起來是還好,沒有氧化很嚴重的部分
至於看現場有沒有潮濕
個人的經驗都是看 Ram 的金手指和 CPU 風扇灰塵
這條Ram的金手指看起來跟新的差不多.

只是現場有一點比較值得注意
電腦的電源線是從牆壁拉一條延長線過來
再分接兩台電腦主機、螢幕和一些周邊設備
有在想說是不是電力不穩造成
但如果是電力不穩使POWER輸出電壓異常
掛掉的應該不只硬碟,MB是最有可能掛點的
所以我一直想不透,這到底...
看樣子應該是接頭短路或者是接觸不良 熱能不斷累積之後就燒掉了

通常是發生在使用大4PIN轉接SATA的情況

如果你對SEED沒有信心就不要送修了 換個廠牌吧
cbhcbh wrote:
前幾天晚上,舅舅忽...(恕刪)

他們對於電腦不熟,所以排除了有人為去插拔SATA線導致沒裝好的因素

我個人是有在懷疑POWER有問題,但是其他零組件又正常動作



想請問各位大大,有什麼可能會造成硬碟版子燒掉的因素

而未來添購POWER,哪家POWER的保護有做比較好,且比較適合文書機用?

至於硬碟,我想哪家應該沒什麼差吧...


看起來像是5v短路,各家psu產品的5v ocp都在40A以上,甚至超過50A。設的這麼高,能有效果嗎?



=================

短路點應該是在hdd的pcb上,你看塑膠的翻翹的部分,是由pcb向接頭方向翻,
表示高溫源在板子上。


你再多照幾張局部特寫來吧,
內面也換幾個角度照一照。


===============
如果問題出在5V電壓飆高,那一樣會用到5V的MB和其它硬碟、5V型 SSD應該也會遭殃,
你檢查一下24PIN,看看有無燒焦痕。

有的話就能確定是PSU的問題。

※現在PSU上的24PIN都喜歡做黑的,有輕微燒焦都看不出來,
反而只能去觀察不是黑色的MB 24PIN CONNECTER,
美觀、有質感在安全性前面根本不算甚麼東西,
像以前採用白色微透明的 CONNECTER才是最容易觀察的。

eanck wrote:
看起來像是5v短路...(恕刪)


大大說出盲點了,
真的PSU的5V出問題,
主機板跟USB那邊應該也會有跡相。
gogmaog wrote:
大大說出盲點了,真...(恕刪)


再來看看s-ata的5v電線,線皮沒有融化跡象,看線粗應該是18 awg,
這代表2個可能,
[1]高電流的持續時間若長達1~2 min,但電流沒有超過10A。
[2]高電流的持續時間若只有10~20 seconds,此時電流就算20A大概也看不出痕跡。

以持續時間來說,都是遠遠超過ocp的delaty time,
但是電流卻不足以觸發ocp,這個5v ocp還真的不知道在設甚麼意思的。

5v ocp如果設置成啟動點20A,delaty time=500ms~1sec,
我就不相信不足以應付開機時的瞬間電流,
這樣的設定卻可以有較高的機率防堵5v裝置的燒毀事件。

這些psu廠在保護機制的設定上真的沒花甚麼腦,絕大多數都在便宜行事。

cbhcbh wrote:
前幾天晚上,舅舅忽...(恕刪)

種子電源是不是5V輸出的電容爆掉,的確會造成這些問題....
