華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡。
在這次 NVIDIA RTX 3090 Ti 的首發產品中，除了先前測試過的微星 GeForce RTX 3090 Ti SUPRIM X 24G 顯示卡外（請見：微星 GeForce RTX 3090 Ti SUPRIM X 24G 顯示卡開箱實測 消費級顯卡頂尖效能再突破），陳拔也收到華碩寄來的 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡（後來發現兩年前測 RTX 3090 也是同一款，請見：兩款首波市售 RTX 3090 顯卡實測 超頻表現與散熱設計誰優），透過可超頻到更高 1950 MHz 的 GPU 時脈以及特殊的雙 HDMI 2.1 連接埠配置，讓頂尖玩家能有更不受限制的頂級效能感受。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡開箱與外觀
這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在盒裝尺寸上面比起 RTX 3090 還要加大不少（彰顯 RTX 3090 Ti 的頂級地位？
），長度來到 53.5 公分，老實說真的超長一張。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的外盒正面。

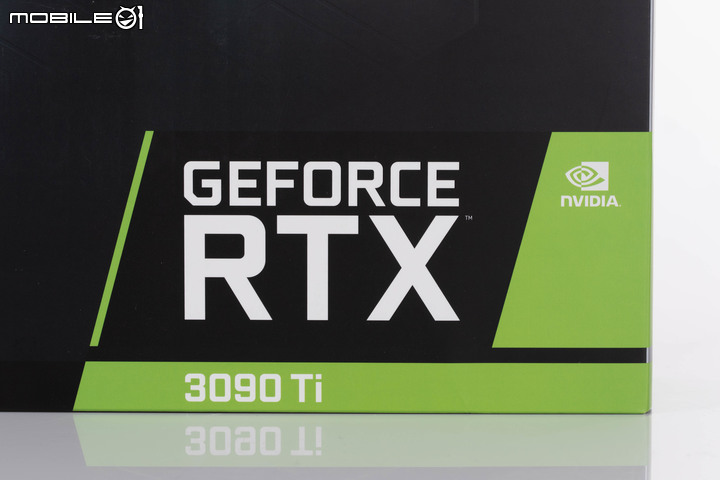

驗明正身是 RTX 3090 Ti 無誤。
左下角則是標註了為 OC 超頻版本、並且支援華碩 AURA SYNC 燈效同步與具有 24GB GDDR6x 顯示記憶體配置。

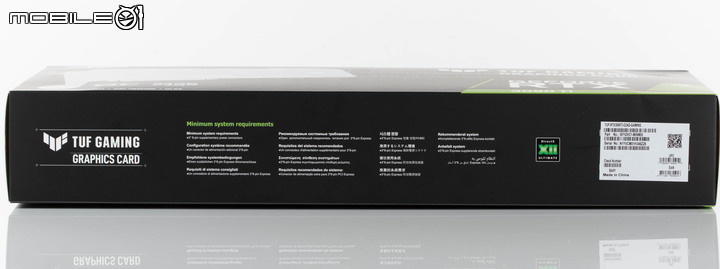

顯示卡外盒底部則是系統需求，標註需要三組 8 Pin PCIe 電源插座。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的盒裝背面，呈現包括散熱設計、全鋁合金卡身、耐久性以及所搭配的軟體功能等介紹。
散熱設計部分採用 MaxContact 大面積散熱片接觸的設計，並且透過 2.9 Slot 高度的散熱鰭片以及三具軸向風扇提供足夠的散熱能力。
結構部分則是透過鋁合金框架提高整體卡身強度。
另外在耐久度部分則是透過雙滾珠軸承風扇以及軍規認證電容提供效能運算時的穩定性。

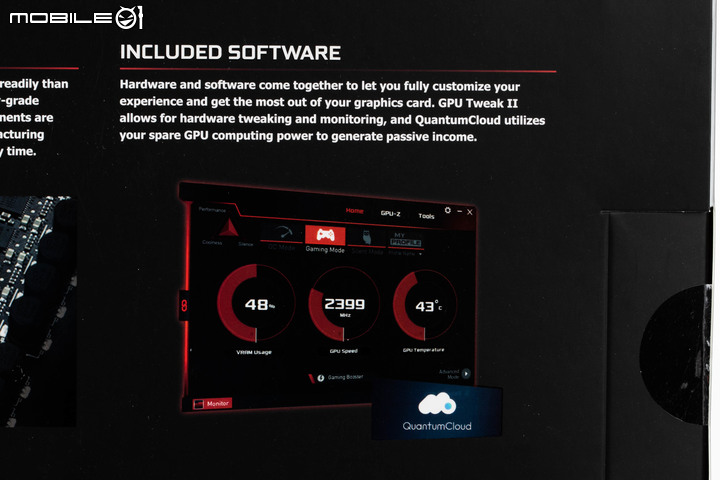

軟體部分則是透過 GPU Tweak II 進行運作模式的調整設定。
另外在介面上則是提供三組 DisplayPort 1.4a 以及兩組 HDMI 2.1 連接埠，提供玩家更多輸出配置選擇。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的外箱正面，跟先前 RTX 3090 版本相比，除了長度增加外，還多了許多表面裝是紋路設計。
向上掀起後就能看見內部的顯示卡，一旁的梯形空間內還藏有配件與說明書。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡除了顯示卡外的內部配件，除了說明文件外，可以看到也附上一組三組 8 Pin 轉 12 Pin 的電源轉接線。不過這組電源轉接線的顯示卡側仍為 12 Pin 供電接頭設計， 而非完整 12+4 Pin 的 PCIe 12VHPWR Auxiliary Power 連接器配置。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡本體，卡身長度為 325mm，比起RTX 3090 版本的 299 mm 要再加大一些，另外散熱部分仍然採用三具軸向風扇配置，中央與兩側的扇葉旋轉方向設定相反，提供更為集中的散熱風流。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡外殼並非整體包覆的設計，主要透過大面積的前後護蓋搭配框架設計，在提高整體顯示卡強度外，也讓內部散熱鰭片有最大的散熱效率，正面護蓋則是具有切線與紋路增加產品質感。

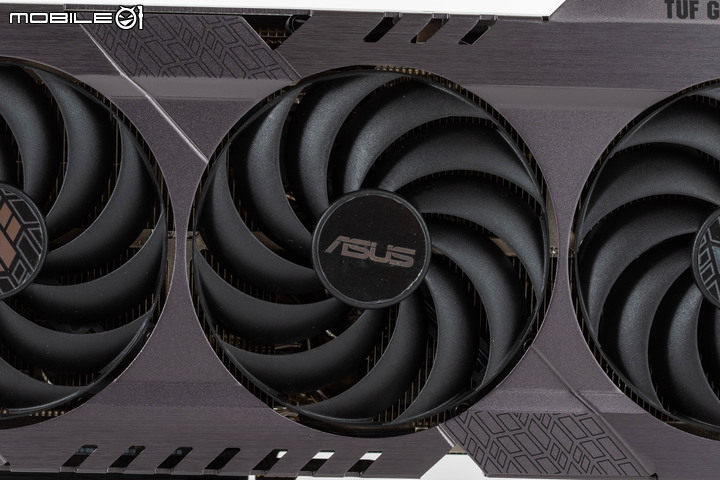

中央的軸向風扇特寫，採用 11 片扇葉搭配風扇框的設計增加散熱氣流導入。
從側面的角度可以更明顯的看到將扇葉連接在一起的風扇框設計。
接近顯示卡尾端處則是具有 TUF Gaming 這系列顯示卡的燈效設計。
橫置安裝時面向外側的華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡側面，可以看到應對 RTX 3090 Ti 熱度所加大的散熱鰭片厚度，以及透過鋁合金框架支撐的結構設計。而這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的顯示卡厚度來到 60mm，比起 RTX 3090 版本的 51.7mm 也加厚不少。

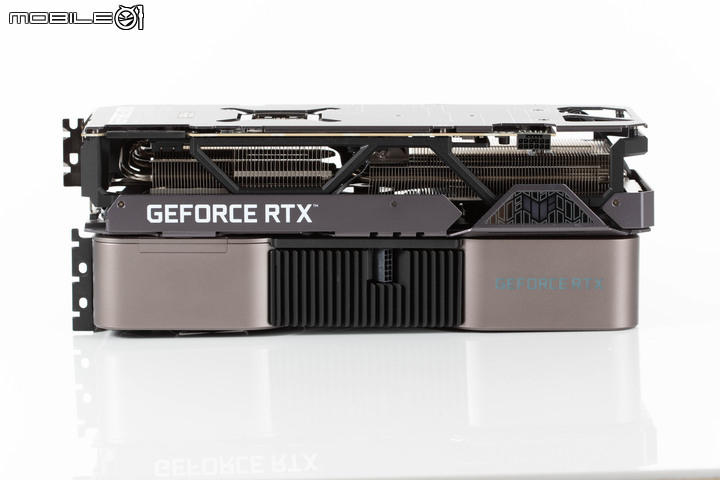

跟借來的 RTX 3090 FE 版本比較一下厚度。
接近尾端的顯示卡電源插座以及 TUF 燈效設計，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡這次也直接採用 PCIe 12VHPWR Auxiliary Power 插座規格。
運作時尾端燈效亮起的狀態。
PCIe 12VHPWR Auxiliary Power 插座特寫，為 12+4 Pin 的設計，另外在左側則是具有電源連接指示燈，在未供電時會亮起紅色警告燈號。
未正確供電時亮起警示燈的狀態。
另外在前方則是具有風扇模式切換開關，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡提供了 P-Mode 效能以及 Q-Mode 靜音兩種運作模式選擇。
當然在前方具有 RTX 3090／RTX 3090 Ti 獨有的 NV LINK 連接介面。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的背板部分，同樣採用大面積、鋁合金材質設計，提供顯示卡足夠的支撐強度並且提供導熱功能。
GPU 背面電容，一樣採用 2 個 MLCC 群組、4 個 SP-CAP 群組配置。

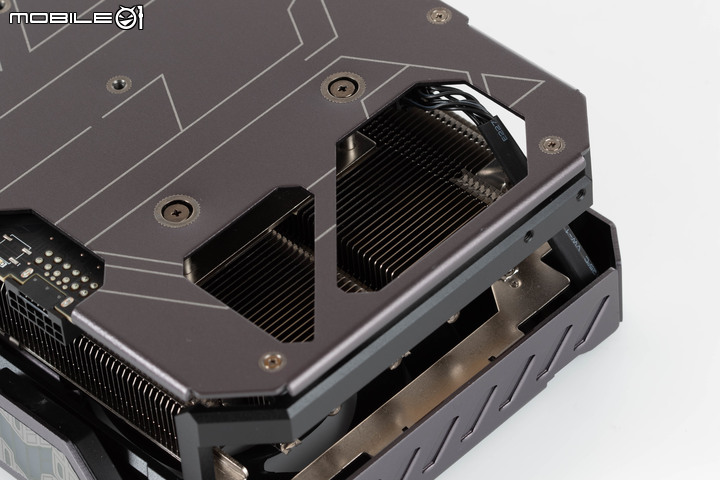

在尾端也有讓散熱風流加速通過鰭片的開口設計。
從另一個角度看華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的尾端散熱開口以及顯示卡框架設計。
而在華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡尾端部分，則是可看到具有六具散熱導管將前方核心區的熱度導至後方散熱鰭片，而在黑色的結構框架上，也可看到搭配顯示卡支撐架的安裝螺孔，不過直接在框架上打孔，讓質感就稍微弱了一點。

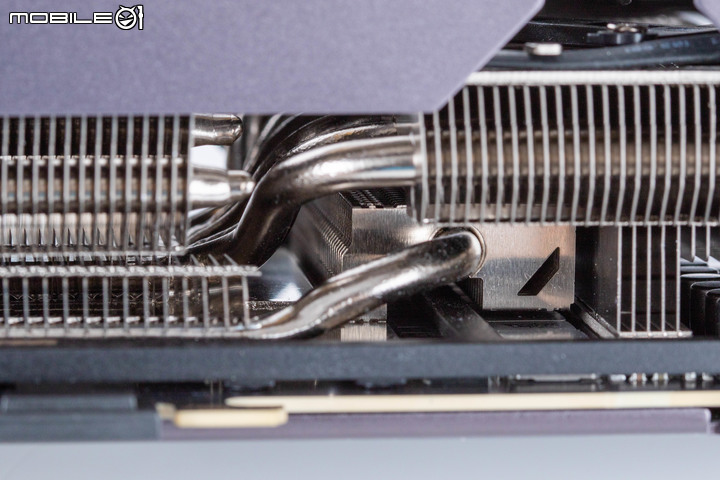

華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡橫置安裝時面對主機板的側面，可以看到兩具大型散熱鰭片以及中央的散熱導管設計。

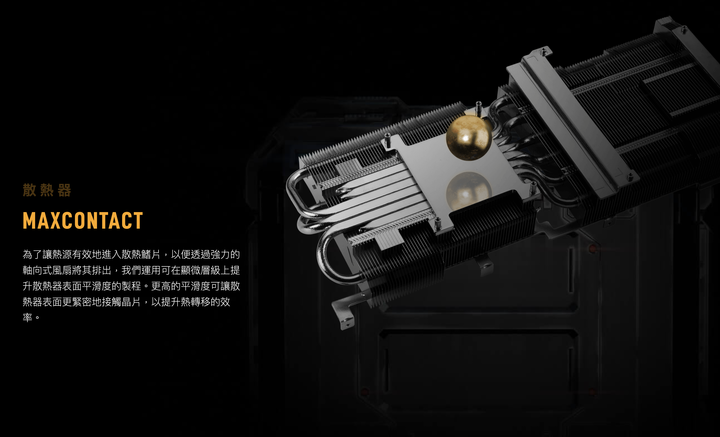

借用一下官網的照片，這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在散熱鰭片部分繼續使用 MAXCONTACT 散熱設計，不僅具有六具大型熱導管貫穿兩具大型散熱鰭片組，在與 GPU 以及電源供應模組的接觸面也採用平滑製程提高導熱效率。
與 GPU 的接觸部分。
GPU 電源供應模組的接觸部分。
GPU 供電部分也採用軍用等級認證的電容器並且通過耐久測試。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡 IO 背板部分，護板的尺寸為 2 Slot，而整體卡身會佔用 3 Slot 厚度。
跟 RTX 3090 FE（左）比較一下。
輸出 IO 部分則是提供了三組 DisplayPort 1.4a 以及兩組 HDMI 2.1 連接埠，比大多數的 RTX 30 系列顯示卡多出一組 HDMI 2.1 連接埠，提供玩家更多的顯示器連接彈性。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡實際效能測試
接著就將華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡安裝到測試平台進行軟體功能以及實際效能的測試，測試平台的參數如下：
處理器：Intel Core i9-12900K
主機板：ROG MAXIMUS Z690 Hero
記憶體：Kingston FURY Beast DDR5-5200 16GBx4
系統 SSD：Samsung 980 Pro PCIe Gen 4 SSD 1TB
電源供應器：Seasonic Prime TX-1000
處理器散熱：CORSAIR H170i ELITE LCD 處理器 420 AIO 水冷散熱器
驅動程式版本：GameReady 512.16
作業系統：Windows 11 Pro 21H1 版
測試平台的配置。
這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡依然可以使用 GPU Tweak II 軟體進行顯示卡的超頻性能設定，所以陳拔先開啟 GPU Tweak II 來看一下。
GPU Tweak II 的介面，提供了四種不同運作模式設定，並且提供顯示卡運作狀態以及一鍵優化功能。
在預設的超頻模式下可以將華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的 GPU 加速時脈拉高至 1950 MHz，比起原本官方設定的 1860 MHz 還要提高了近 4% 左右。
另外 GPU TWEAK II 也提供了手動超頻功能，可以針對華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的時脈、電壓、顯示記憶體頻率、風扇轉速進行設定，而在測試時陳拔則是以預設的超頻模式進行測試。
在套用超頻模式後，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 GPU-Z 中顯示的資訊。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡 3DMark 一般遊戲顯示效能測試
首先利用 3DMark 測試軟體的 Time Spy、Time Spy Extreme、Fire Strike Extreme 以及 Fire Strike Ultra 等四個項目進行一般遊戲的顯示效能測試，同樣列入 RTX 3090 FE 的測試結果提供比較，測試結果如下：
在一般顯示效能部分，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡跟 RTX 3090 FE 相比大約有 6% 至 9% 的效能提升幅度。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡 3DMark 光線追蹤效能測試
接著利用 3DMark 裡面的 Port Royal 以及 DirectX Raytracing 兩個測試項目，測試華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的光線追蹤顯示效能。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 3DMark Port Royal 測試項目中的效能表現。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 3DMark DirectX Raytracing
測試項目中的效能表現。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡遊戲情境光線追蹤效能測試
另外在從遊戲抽取出來的《Boundary Ray Tracing Benchmark》（邊境）、《Bright Memory Infinite RTX Benchmark》（光明記憶無限）兩套光線追蹤效能測試軟體部分，則是分為 1080p、1440p、4K 三個不同解析度設定、均將光線追蹤效果調至最高、關閉 DLSS 功能進行測試，測試結果如下：
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在《Boundary Ray Tracing Benchmark》（邊境）光線追蹤測試的效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在《Bright Memory Infinite RTX Benchmark》（光明記憶無限）光線追蹤測試的效能結果。
測試結果跟微星 GeForce RTX 3090 Ti SUPRIM X 24G 顯示卡相同，跟 RTX 3090 FE 相比有約 5% 至 8% 左右的效能提升，但是在 4K 解析度下若要開啟最高品質的光線追蹤設定，仍需要透過 DLSS 加持才能有比較流暢的顯示幀率。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡3DMark DLSS 效能測試
接著利用 3DMark 裡面的 DLSS 測試項目，測試華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 DLSS 功能開啟／關閉間的效能表現差異，同樣分為1080p、1440p、4K 三個解析度進行測試，DLSS 則是設定在《品質》取向，以下是測試結果：
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 3DMark DLSS 效能測試的效能結果，在開啟前後的差異部分華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡提升的幅度略多一點，但整體仍然維持 5％ 左右的效能領先。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡遊戲效能測試
接著來看華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在實際遊戲執行時的顯示效能如何。測試過程使用十一款遊戲，名單包括：《刺客教條：維京紀元》（Assassin's Creed Valhalla）、《極地戰嚎 6》（Far Cry 6）、《看門狗：自由軍團》（WatchDogs：Legion）、《邊緣禁地 3》（Borderland 3）、《大地長征 5》（Dirt 5）、《F1:2021》、《地平線：期待黎明》（HORIZON ZERO DAWN）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）、《電馭叛客 2077》（Cyberpunk 2077）等，均以最高畫面效果與精細度設定進行測試。整個測試過程分別在 1080p、1440p、4K 解析度下進行測試，若是遊戲支援光線追蹤或是 DLSS 加速功能，也另外拉出來進行測試。
首先是在沒有開啟光線追蹤功能與關閉 DLSS 功能下進行測試，以下是華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1080p 解析度、非光線追蹤、關閉 DLSS 功能時的遊戲效能表現：
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1080p 解析度下，關閉光線追蹤／DLSS 功能的遊戲顯示效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1440p 解析度下，關閉光線追蹤／DLSS 功能的遊戲顯示效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 4K 解析度下，關閉光線追蹤／DLSS 功能的遊戲顯示效能結果。
從測試結果來看，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在主要的 3A 遊戲大作都能提供不錯的基礎顯示效能，即便是過去表現較差的《電馭叛客 2077》（Cyberpunk 2077），在 4K 解析度時也能有接近 50 fps 的顯示幀率表現。
另外在支援光線追蹤遊戲的部分，則是利用《看門狗：自由軍團》（WatchDogs：Legion）、《極地戰嚎 6》（FARCRY 6）、《F1:2021》、《眾神殞落》（GodFall）、《大地長征 5》（DIrt 5）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《電馭叛客 2077》（Cyberpunk 2077）八款遊戲進行測試，均將光線追蹤效果調至最高、關閉 DLSS 功能，並且分為 1080p、1440p、4K 三個不同解析度進行，以下是測試結果：
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1080p 解析度下，開啟光線追蹤／關閉 DLSS 功能的遊戲顯示效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1440p 解析度下，開啟光線追蹤／關閉 DLSS 功能的遊戲顯示效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 4K 解析度下，開啟光線追蹤／關閉 DLSS 功能的遊戲顯示效能結果。
可以在導入光線追蹤設定後，一些顯示引擎效能負荷較大的遊戲如《看門狗：自由軍團》（WatchDogs：Legion）以及 《電馭叛客 2077》（Cyberpunk 2077），華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 4K 解析度部分會掉到 40 fps 以下的顯示水準，但其他的 3A 大作基本上維持 50 fps 以上的顯示流暢度是沒有問題的。
接著在開啟 DLSS （深度學習超高取樣）功能的支援效果部分，同樣分為 1080p、1440p、4K 三個解析度進行測試，測試遊戲則是包括：《看門狗：自由軍團》（WatchDogs：Legion）、《F1:2021》、《地平線：期待黎明》（HORIZON ZERO DAWN）、《德軍總部：血氣方剛》（Wolfenstein: Youngblood）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《電馭叛客 2077》（Cyberpunk 2077）六款遊戲，將 DLSS 功能設定在品質（Quality）取向，除了 《地平線：期待黎明》（HORIZON ZERO DAWN）無支援光線追蹤功能外，其餘四款遊戲均將光線追蹤功能開啟並設定為最高品質。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1080p 解析度下，開啟光線追蹤／開啟 DLSS 功能的遊戲顯示效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1080p 解析度下，開啟光線追蹤／開啟 DLSS 功能的遊戲顯示效能結果。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 1080p 解析度下，開啟光線追蹤／開啟 DLSS 功能的遊戲顯示效能結果。
從結果來看，即便是將 DLSS 設定為《畫質取向》，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡也能提升相當多遊戲的顯示效能表現，在 4K 解析度下《電馭叛客 2077》（Cyberpunk 2077）也能有接近 40 fps 的表現，已經算是可以接受的等級。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡內容創作效能測試
除了遊戲效能外，陳拔也針對影片剪輯、3D 渲染等內容創作應用，在華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡上進行測試，首先來看影片剪輯的效能部分。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡Adobe Premiere Pro 影片處理效能測試
利用 UL Procyon 測試套件中的 Video BenchMark 項目進行測試，透過 Youtuber 經常使用的 1080p H.264 格式以及畫質取向的 H.265 4K 影片專案進行測試，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡所測試出的成績如下：
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在 UL Procyon 中的 Video BenchMark 測試項目所得到的分數為 10004，分項的測試成績為：1080p H.264：270.848 秒／17.635 秒、4K H.265：2756.657 秒／45.514 秒，其實跟 RTX 3090 FE 表現差不多。
而在需要大量顯示記憶體的 3D 渲染測試部分，陳拔則是使用 Blender 進行測試，所得到的結果如下：
渲染同樣的 5.7 GB 資料場景，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡僅需要 8.89 秒即可完成。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡核心溫度與功耗測試
在上一篇微星 GeForce RTX 3090 Ti SUPRIM X 24G 顯示卡的測試時，陳拔就已經領教到這次 RTX 3090 Ti 所需要的高功耗設定，相對應的也要有更好的散熱設計才能應對運作時的熱量，而這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡同樣也採用加大散熱鰭片的做法，是否也能順利解決 RTX 3090 Ti 的熱度呢，以下是陳拔的測試結果：
首先在功耗表現部分，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的控制比微星 GeForce RTX 3090 Ti SUPRIM X 24G 顯示卡要好一點，大多數都維持在 500W 左右的水準，不過對於電源供應器來說仍是相當大的考驗。
另外在核心溫度部分，陳拔也紀錄了華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在測試過程中的 GPU 最高溫度，結果如下：
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在加大了散熱鰭片後溫度控制的相當不錯，核心溫度最高僅有 76℃ 的表現，對於穩定持續的效能輸出相當具有幫助。
另外陳拔也用 FLIR 紅外線儀拍攝了華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡在進行 3DMark 壓力測試時的表面溫度，所拍攝到結果如下：
- 正面
- 側面
- 顯示 IO
- 尾端
- 背板
可以看到透過開放框架設計，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡內部的熱量可以很快的導出，另外後方的大面積強化背板也能均勻地將熱量分配到整張顯卡背面，提供更好的散熱效率。
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡測試總結
華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡。
就測試效能結果來看，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡的優勢仍然是在影片剪輯以及 3D 渲染等專業工作運用上，透過 24GB 的大容量顯示記憶體，可以一次載入大型的複雜渲染場景，也不會造成系統崩潰，對於專業用戶來說是相當重要的，加上這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡多出了一個 HDMI 2.1 連接埠，對於想要再多接一顆大尺寸螢幕進行作品預覽的使用者，在顯示器選擇上也更有彈性。
而就華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡本身的效能部分，雖然遊戲效能與 RTX 3090 差異不大，但是這次華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡透過加大尺寸所提升的散熱性能卻相當有感，只要是電源供應器配置足夠，華碩 TUF Gaming GeForce RTX 3090 Ti O24G 顯示卡就能提供相當穩定的持續頂尖效能輸出。
