微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡。
這年頭搞特殊塗裝的產品老實說並不少見，多半是與知名 IP 聯名，或是具有特殊紀念價值的產品，但多半都會推出在中高階的產品中，除了市場策略因素外，高階聯名產品的價值感比較高也是原因之一。不過這次陳拔要來開箱的，是少見的在 RTX 4060 這樣的主流等級顯卡中推出的特殊版本款式，是由微星推出的 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡，除了具備搶眼的 NV 綠色之外，在包裝上還採用特別的全紙材設計，是在顯示卡中少見的強調環保訴求。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡開箱與外觀
這張微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡基本上是由原本的 GEFORCE RTX 4060 GAMING X 顯示卡改色而來，保有 GEFORCE RTX 4060 GAMING X 的雙 FROZR 9 散熱設計，跟陳拔先前測試的微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡相比，在散熱設計上有所加強，這也讓 微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在原本 RTX 4060 的低功耗特色下，運作溫度更往下一些，更適合安裝在小型機體內。

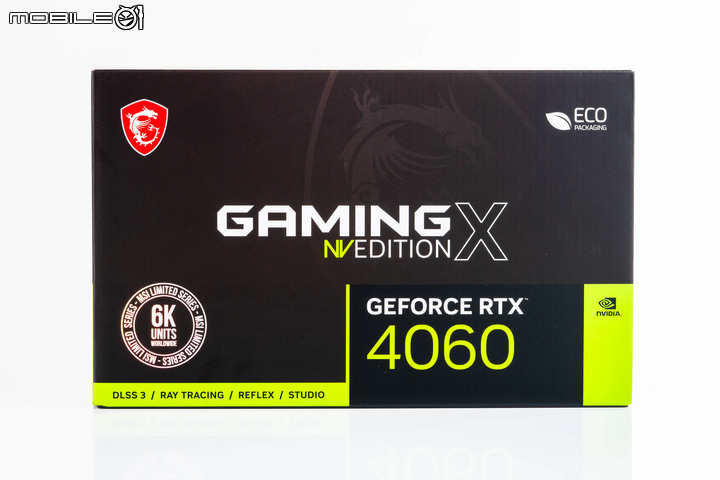

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的外盒正面，採用微星 NVIDIA 系列顯示卡慣用的黑綠配色外觀，另外可以從盒面上看出隱約的龍魂圖樣。
盒面中央的產品名稱下方還有標示這次的 NV EDITION 字樣。

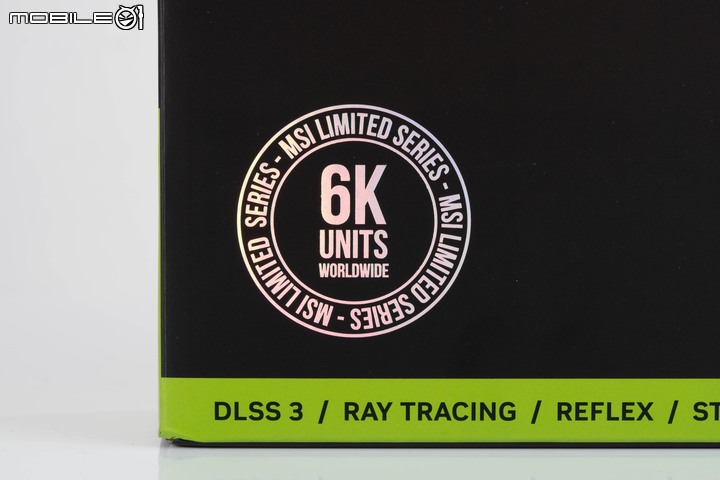

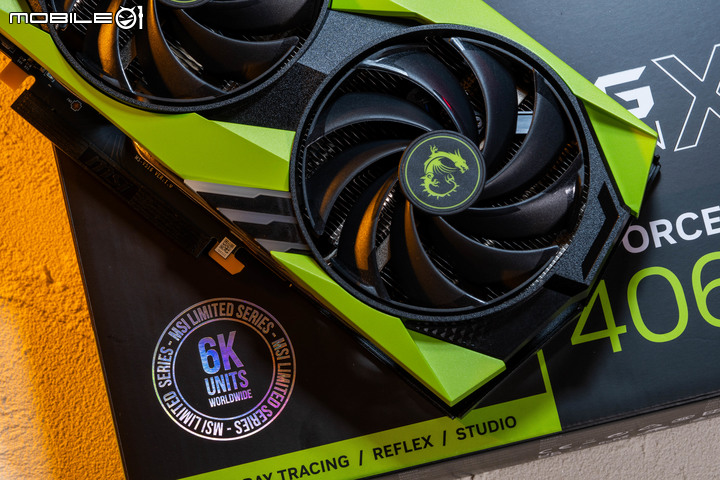

左下角有這次限定款式的標示，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡這次全球限定發售六千張。
右上角則是這次微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的特色之一：全環保紙材設計。

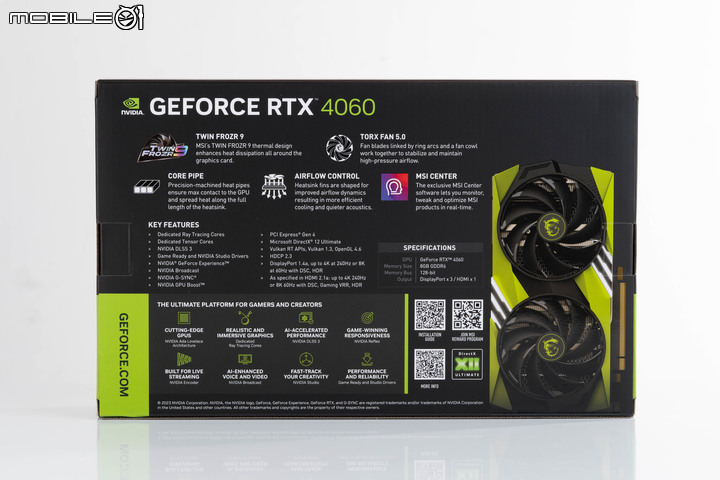

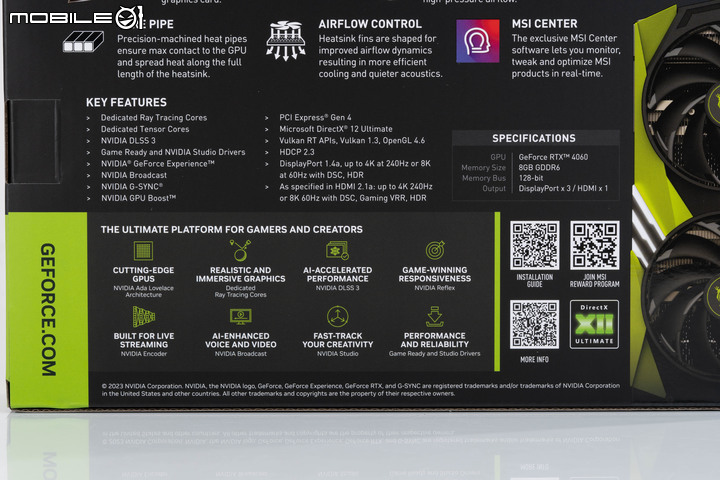

盒裝背面同樣是顯示卡的特色設計、主要功能介紹以及簡單的規格表，另外在右側還有這次微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的外觀圖片。
盒面上秀出的微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡外觀。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的主要特色，包括採用具備兩顆 TORX FAN 5.0 散熱風扇的 TWIN FROZR 2 設計、方形導熱管、可導引氣流的散熱鰭片，以及 MSI CENTER 軟體應用等。
下方則是 RTX 4060 顯示卡的主要特色，基本上跟其他的 RTX 4060 顯示卡是一樣的。
這次微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在外包裝部分採用特殊的全紙材包裝設計，包括外盒、內盒以及內部的緩衝設計，都是用紙材包裝，就連膠膜也是採用可回收材質。

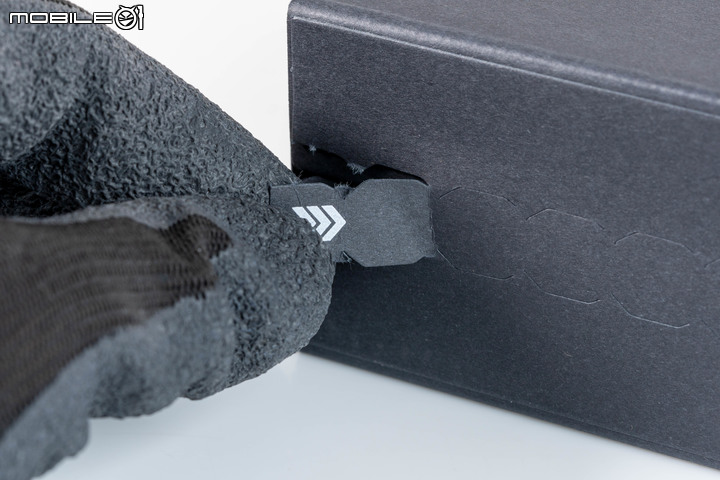

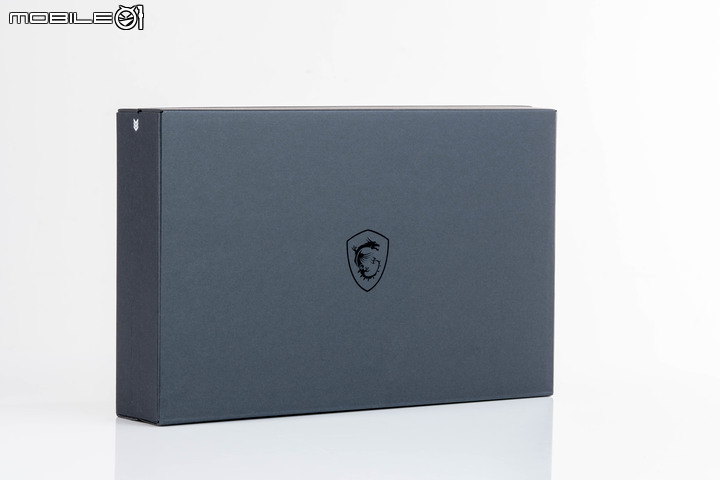

內盒外部採用紙材封裝，開啟前要先撕開外層的紙材，出廠時已先做好切割線與指示標記，按照指示撕開即可。

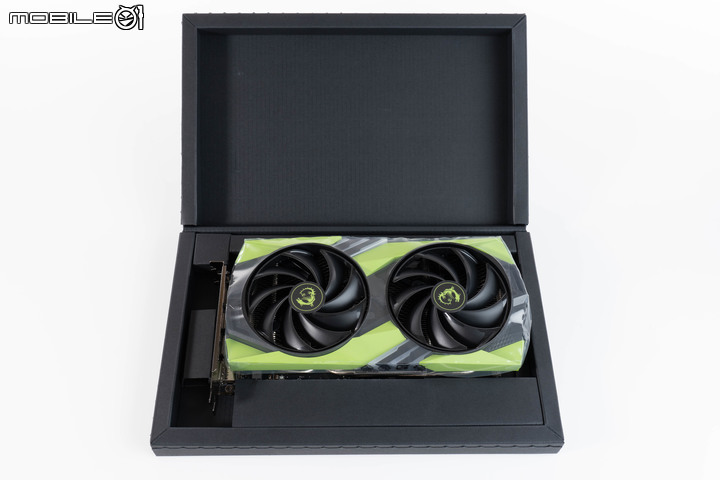

開啟外盒後就可以看到微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡本體，旁邊的固定緩衝材料都是紙材設計。

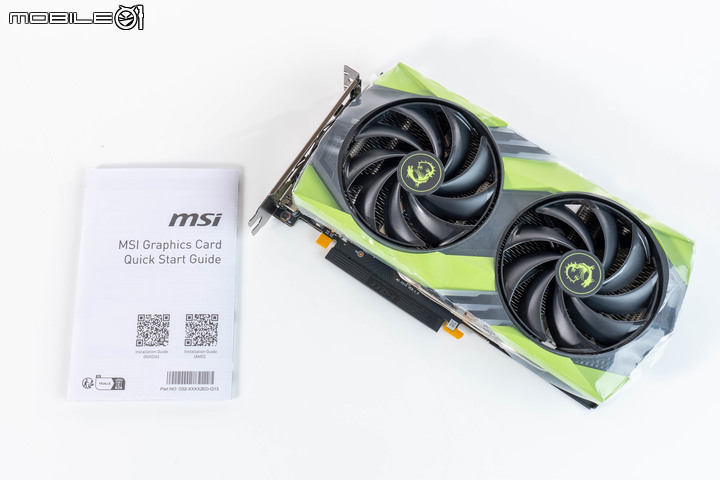

盒裝內容物相當簡單，除了顯示卡本體外，就只有快速安裝指南而已，剩下文件若有需要請掃描外盒上的 QR Code 下載。

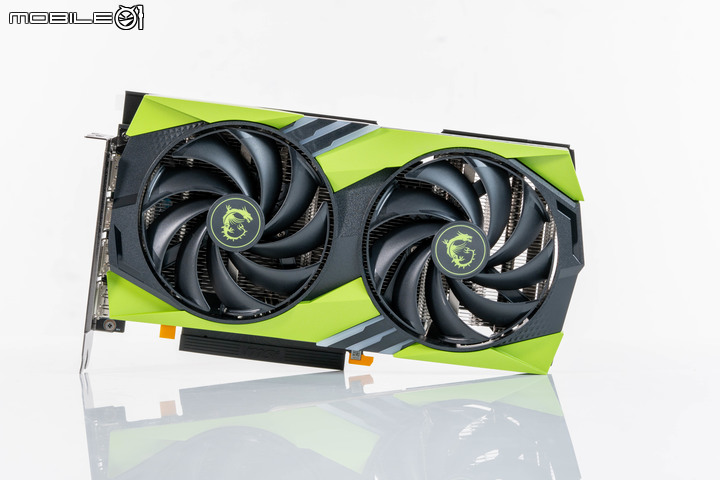

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的正面，尺寸為 247 x 130 x 41 mm，採用顯示卡相當少見的 NV 綠色，就連風扇軸心中央的微星龍魂圖示也都採用綠色配色，在 RTX 30 系列顯卡後，即便連 NVIDIA 自家的 Founders Edition 創始者版本也都沒有這樣的設計，相當特別。

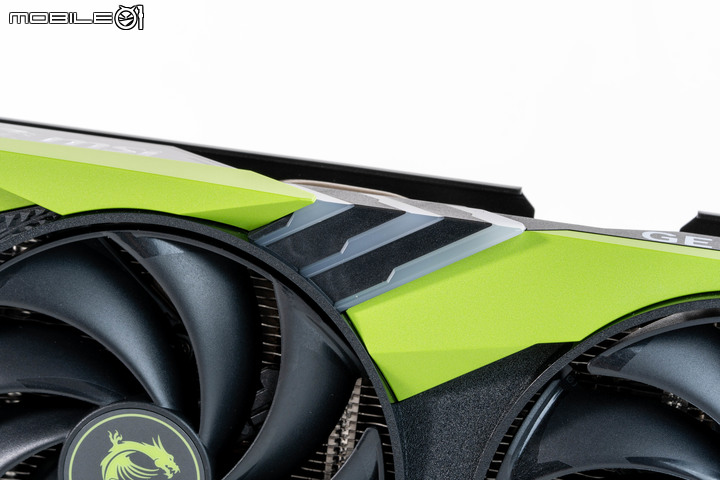

靠近中央部分的風扇上下側，還有各三道的爪型 RGB LED 燈條，這是跟原來的 GEFORCE RTX 4060 GAMING X 不一樣的地方。
開機後燈效亮起的狀態。

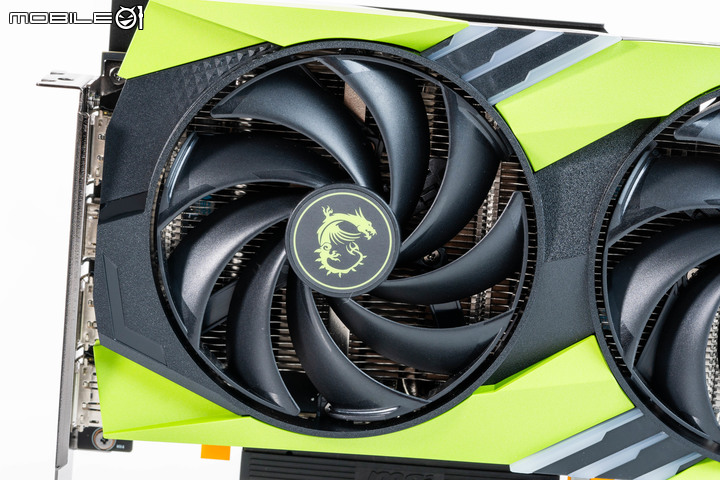

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡搭載的 TORX 5.0 風扇設計，透過環形扇框將三組風扇葉片相連接，搭配 22 度的扇葉傾角，微星官方表示這個風扇設計在較低轉速下也能提供高壓氣流。與軸流風扇相比多了 23% 的散熱氣流量。

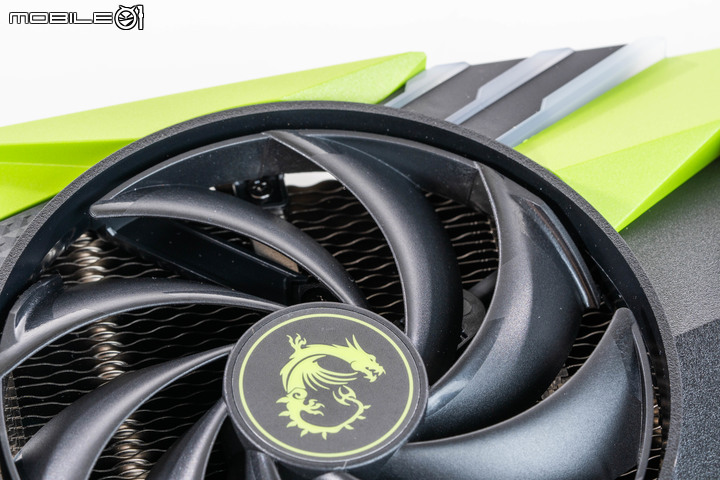

TORX FAN 5.0 的環形扇框特寫，另外可以看到在風扇葉片外緣具備了突起凹口，可以提高氣流穩定性並且降低噪音。

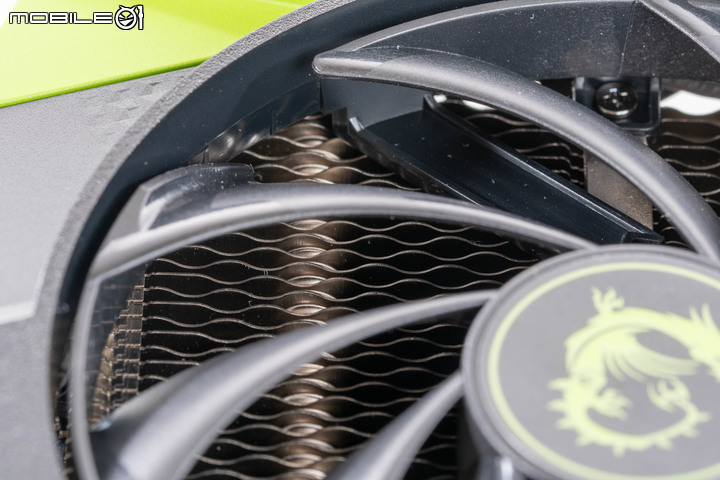

另外在下方的散熱器鰭片上則是可以看到在高階 SUPRIM 顯示卡款式上出現的波浪狀設計，透過導引氣流方向來增加散熱效率。

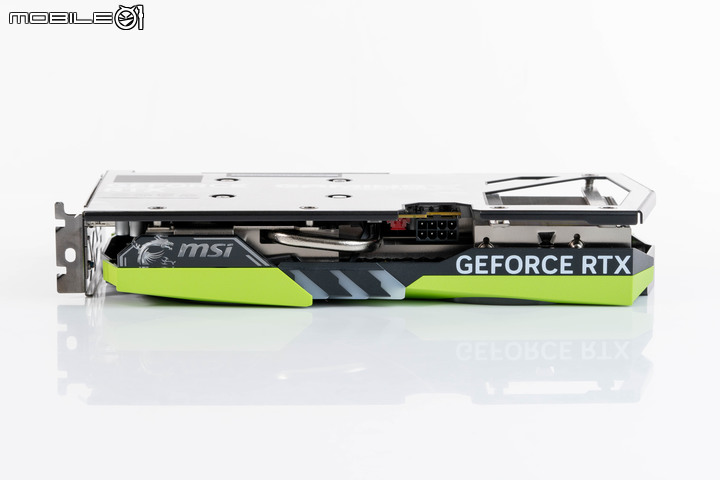

接著來看一般橫置安裝時，面向機殼外側的側面，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡正面的風扇外罩與燈效延伸到側面，另外在靠近前方的 IO 連接埠部分，還有微星的龍魂圖案與品牌字樣。

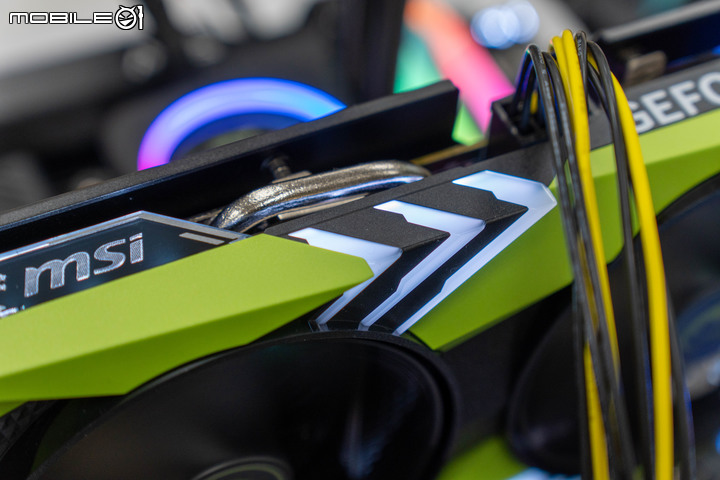

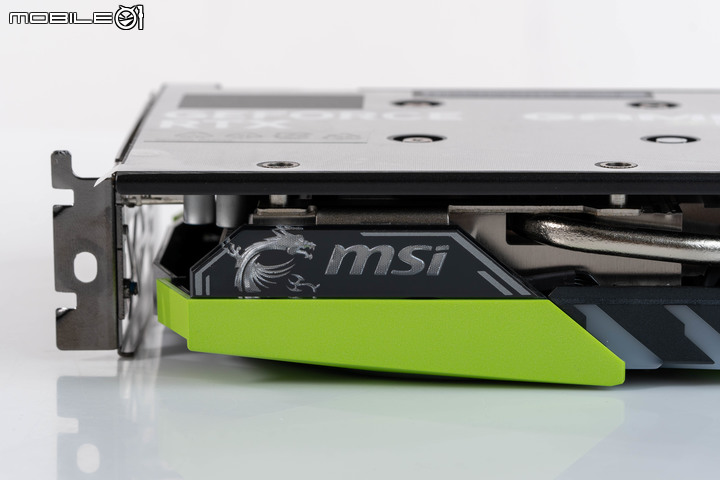

前方的 MSI 龍魂字樣，開機通電後同樣會亮起燈效。

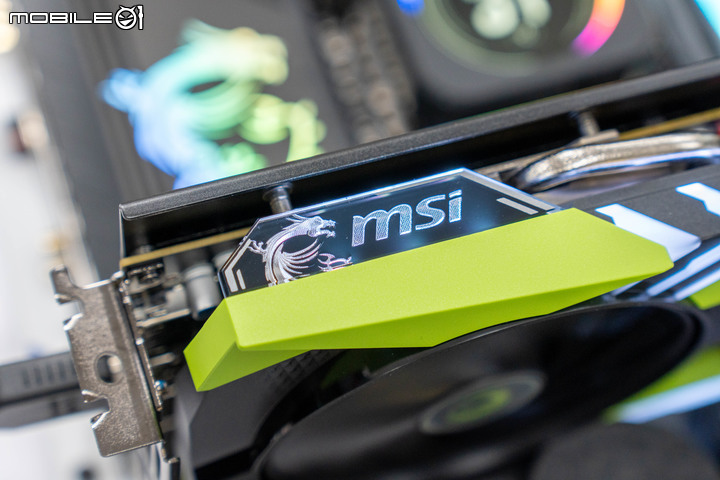

開機燈效亮起時的情境。

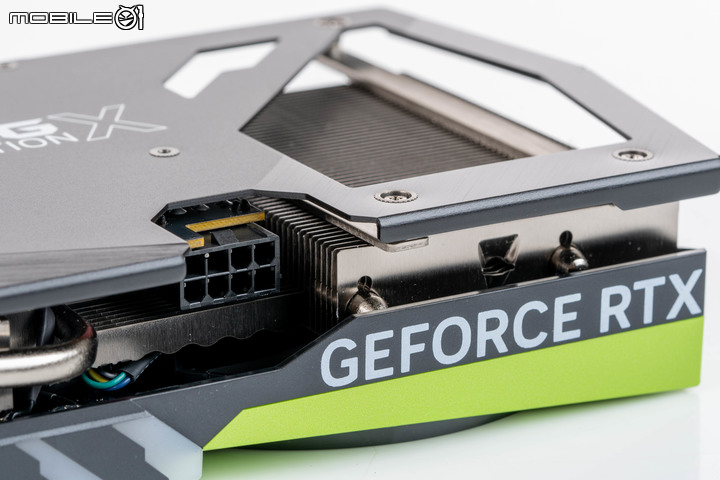

中段可以看到由顯示晶片／記憶體接觸面延伸出的熱導管。將熱度導至後方的散熱鰭片，另外在電源插座部分採用單一 PCIe 8 Pin 電源插座配置。

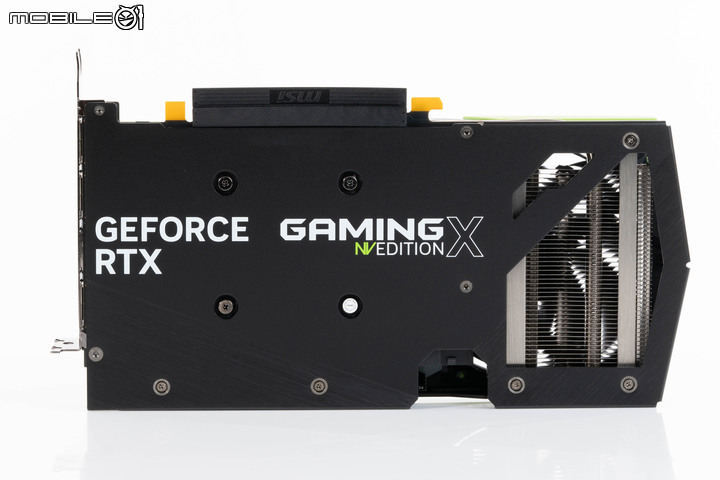

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的背面設計，採用大面積的金屬強化背板，提高整體顯卡結構強度並且協助散熱，另外在尾端還有大型的散熱開口，可讓後方風扇的氣流直接吹過散熱鰭片，提高散熱效率。

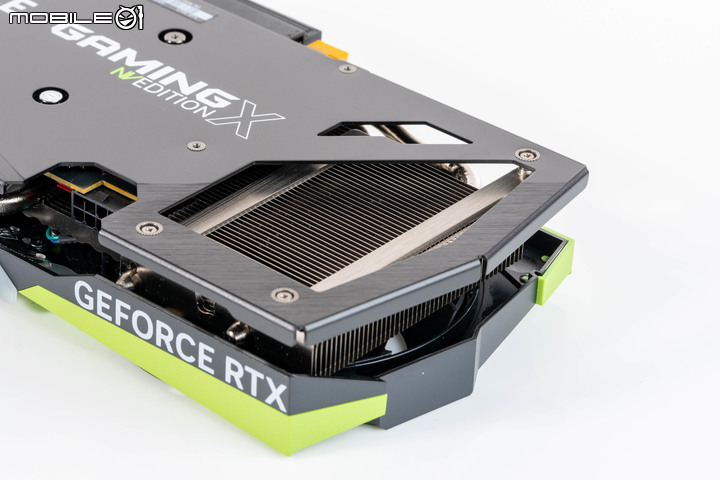

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的尾端散熱設計，比起先前陳拔測試的 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡要多出一段，加上大開口的散熱通道，散熱效果應該會好上不少。

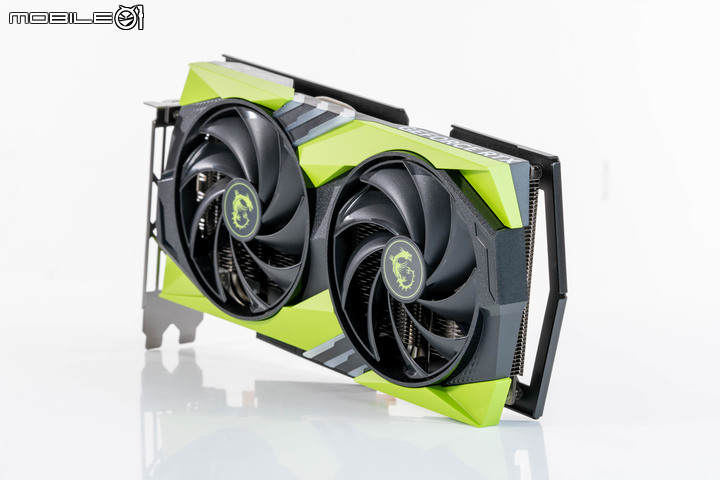

從另一個方向來看微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的尾端散熱設計。

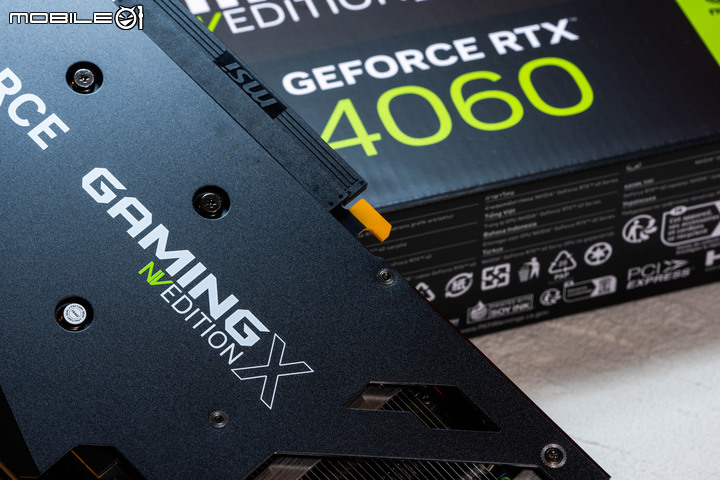

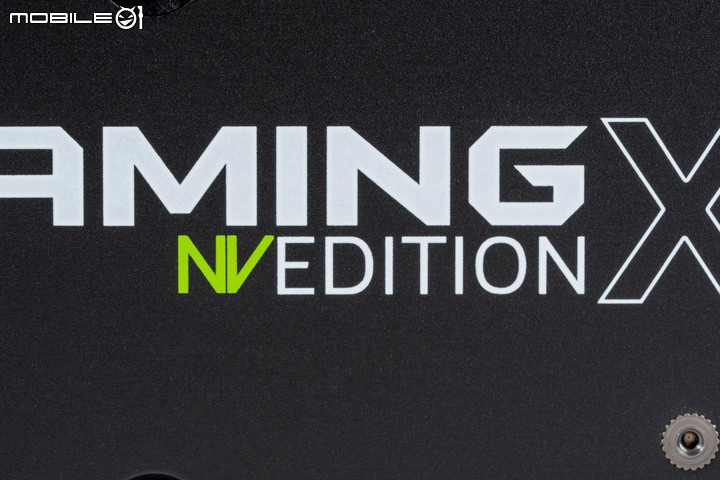

背板上當然少不了 NV EDITION 的字樣。

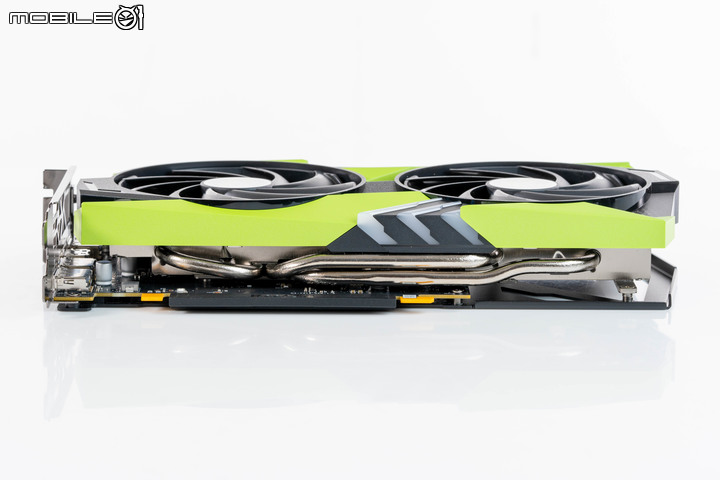

一般橫置安裝時面對主機板的側面，這一側可以更清楚的看到延伸到前後散熱鰭片的熱導管設計。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的尾端部分，採用開放式設計，畢竟是雙風扇的小型卡，尾部就沒有固定顯卡支架的螺絲孔配置。

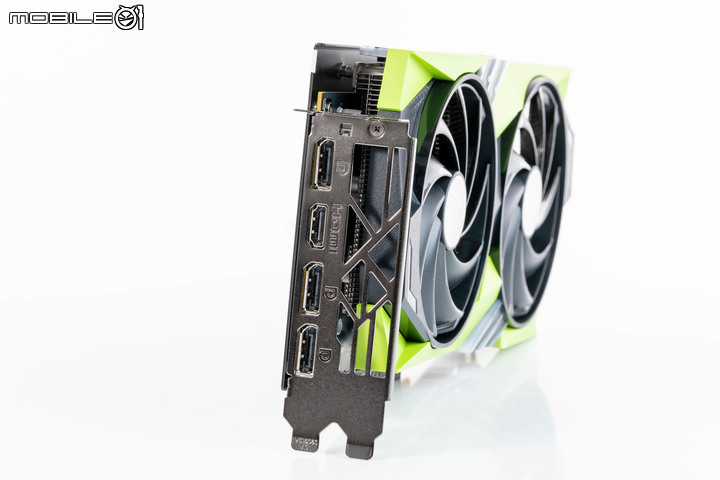

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的前方面板，提供三組 DisplayPort 1.4a 以及一組 HDMI 2.1a 連接埠配置。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡上機實測
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡。
接著就將微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡安裝到測試平台上進行測試，這次測試搭配的主機板同樣是微星的新主機板：MEG Z790 ACE MAX，陳拔之後也會針對這張主機板寫一篇開箱測試。處理器則是 Intel Core i9-13900K 處理器，詳細的測試平台配置如下：
處理器：Intel Core i9-13900K
主機板：微星 MEG Z790 ACE MAX
記憶體：十銓 DELTA DDR5-7200 CL34 16GB x2
處理器散熱器：CORSAIR iCUE H170i ELITE LCD 420 AIO
系統 SSD：Micron T700 PCIe Gen 5 SSD 2TB
作業系統：Windows 11 Pro 22H2
電源供應器：CORSAIR HX1500i 1500W

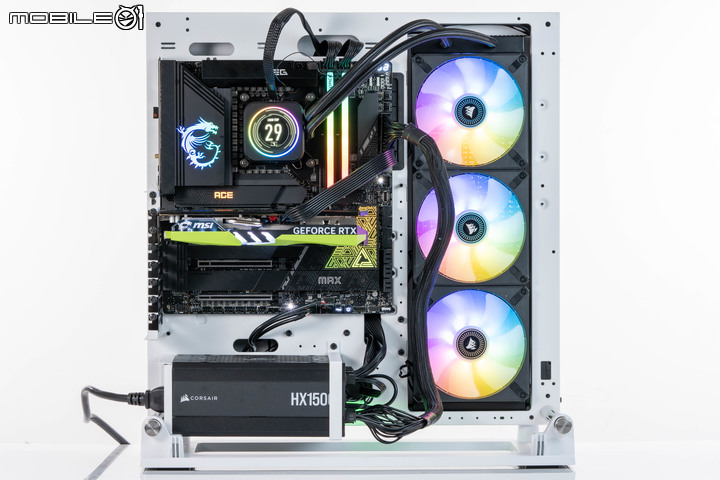

測試平台的組成。

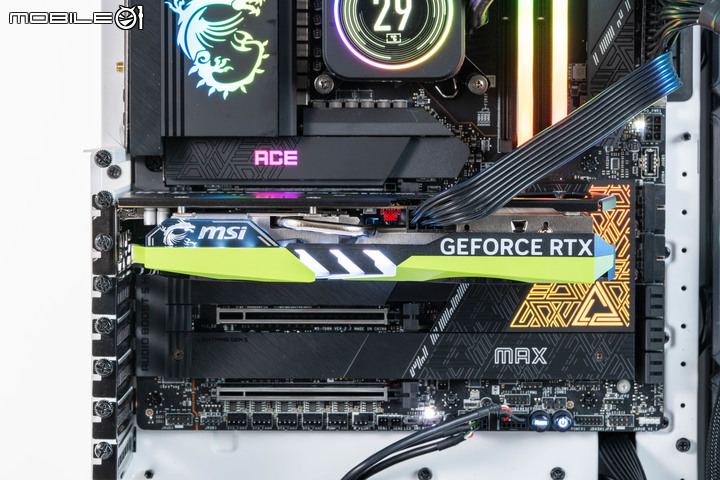

微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在測試平台上的狀態。
首先進入 GPU-Z 來看一下微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的出廠官方設定：
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在 GPU-Ｚ內的顯示數字，在最大加速時脈部分來到 2595 MHz，比起官方的 2460 MHz 或是陳拔先前測試的 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡的 2490 MHz 更要提高一些，對效能表現應該有一些幫助。
另外在下方的測試數據部分，陳拔也加入了先前測試的 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡的數據來提供參考。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡 3DMark 效能測試

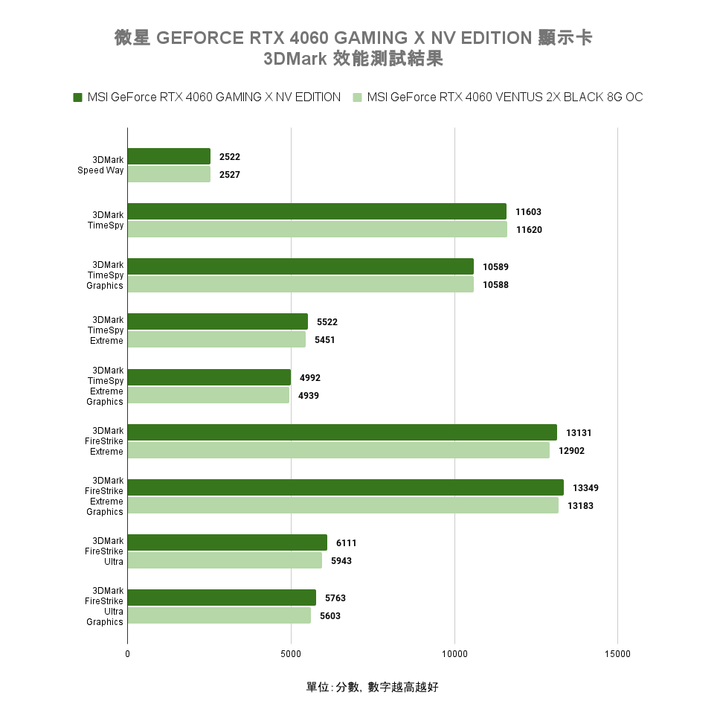

首先先來看微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的 3DMark 效能測試結果，這部分陳拔利用 3DMark 測試軟體的 Time Spy、Time Spy Extreme、Fire Strike Extreme 以及 Fire Strike Ultra 等四個項目進行一般遊戲的顯示效能測試，測試結果如下：
可以看到在運用 DirectX 12 Ultimate API 的 SpeedWay 測試項目以及運用 DirectX 12 API 的 TimeSPY 測試部分，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在時脈提升後帶來的效能差異並不大。但是在使用 DirectX 11 API 的 FireStrike 測試項目，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡時脈較高的優勢比較顯著，大約會提升 1.3 % 至 2.6 % 左右。

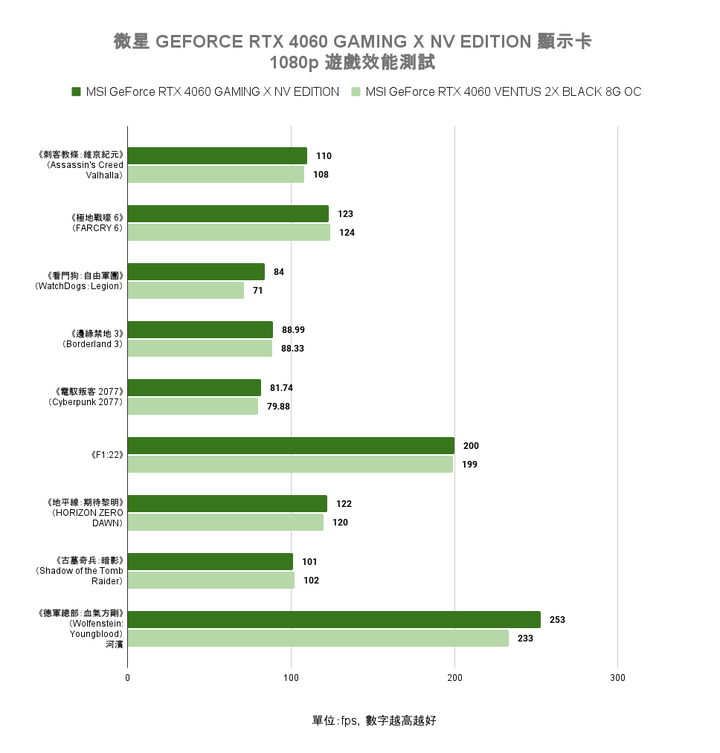

接著看實際遊戲的表現部分，陳拔按照過去同樣使用九款 3A 大作遊戲，在 1080p 解析度設定進行測試，遊戲名單包括：《刺客教條：維京紀元》（Assassin's Creed Valhalla）、《極地戰嚎 6》（Far Cry 6）、《看門狗：自由軍團》（WatchDogs：Legion）、《邊緣禁地 3》（Borderland 3）、《電馭叛客 2077》（Cyberpunk 2077）、《F1:22》、《地平線：期待黎明》（HORIZON ZERO DAWN）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）等，均以最高畫面效果與精細度設定進行測試，不開啟光線追蹤與 DLSS 功能，僅就單純的遊戲顯示效能進行比較，以下是測試結果：
試微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在 1080p 解析度下的遊戲實際效能表現，平均為 129.3 fps，比起微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡大約多出 3.5% 的效能。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡光線追蹤效能測試
而在光線追蹤效能部分，利用 3DMark 測試軟體裡面的 Port Royal 以及 DirectX Raytracing 兩個測試項目，測試微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的光線追蹤顯示效能表現。

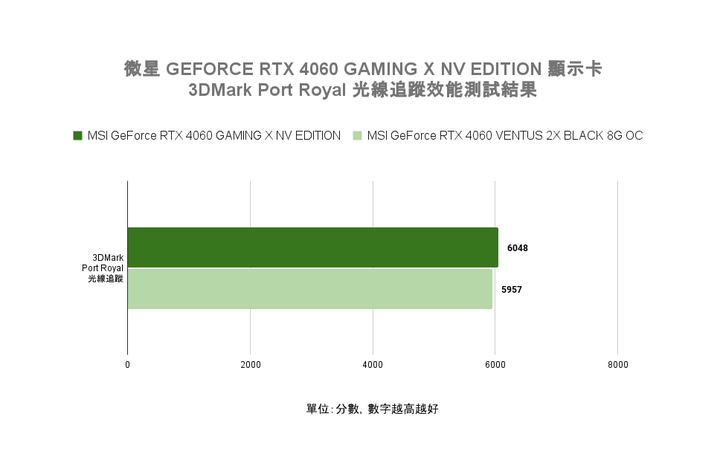

同樣的在時脈推升下，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在 3DMark Port Royal 光線追蹤效能部分，所得到的成績為 6048 分，也有 1.3% 左右的效能提升幅度。

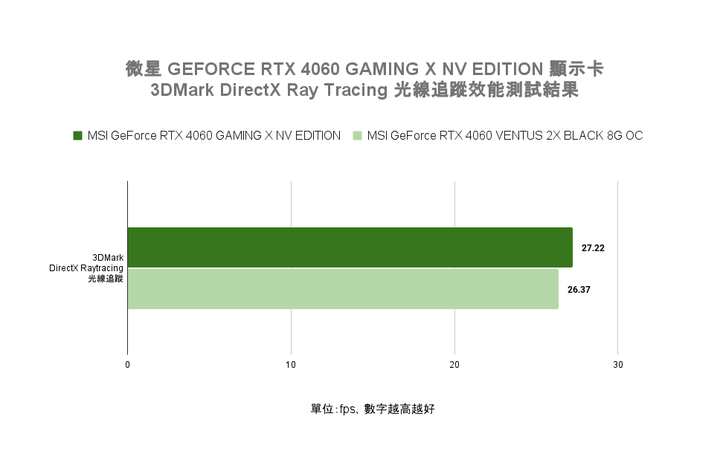

而在 3DMark DirectX Ray Tracing 光線追蹤效能測試中，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡所得到的成績為 27.22 fps，也比 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡要多出了 3.2% 的效能表現。

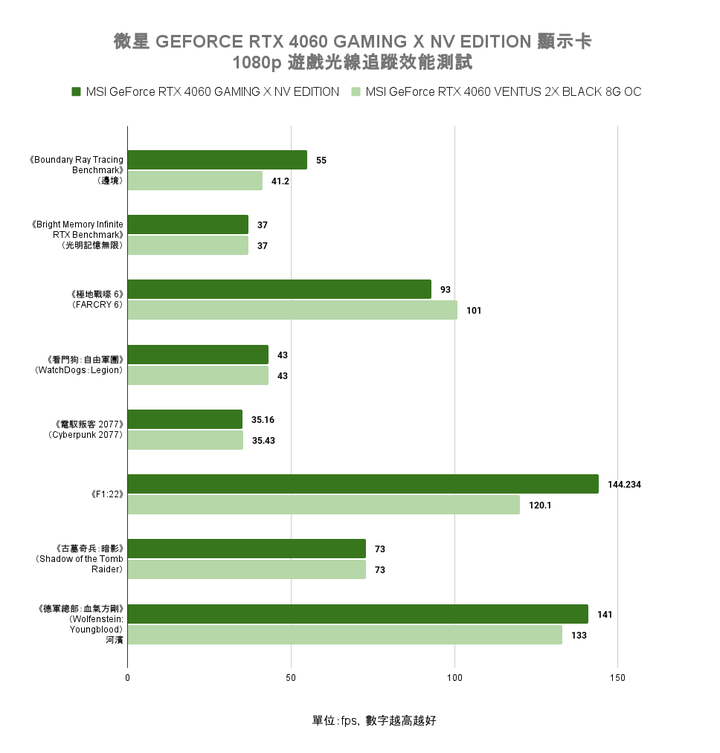

而在實際遊戲的光線追蹤效能表現上，陳拔利用從遊戲抽取出來的《Boundary Ray Tracing Benchmark》（邊境）、《Bright Memory Infinite RTX Benchmark》（光明記憶無限）兩套光線追蹤效能測試軟體，以及《極地戰嚎 6》（Far Cry 6）、《看門狗：自由軍團》（WatchDogs：Legion）、《電馭叛客 2077》（Cyberpunk 2077）、《F1:22》、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）等六款遊戲進行測試，測試時將光線追蹤效果調至最高、並且關閉 DLSS 功能，在 1080p 解析度進行測試，測試結果如下：
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡所得到的平均幀率為 77.67 fps，比起 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡大約多出 6.3% 的效能表現。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡測試時最高功耗與溫度表現

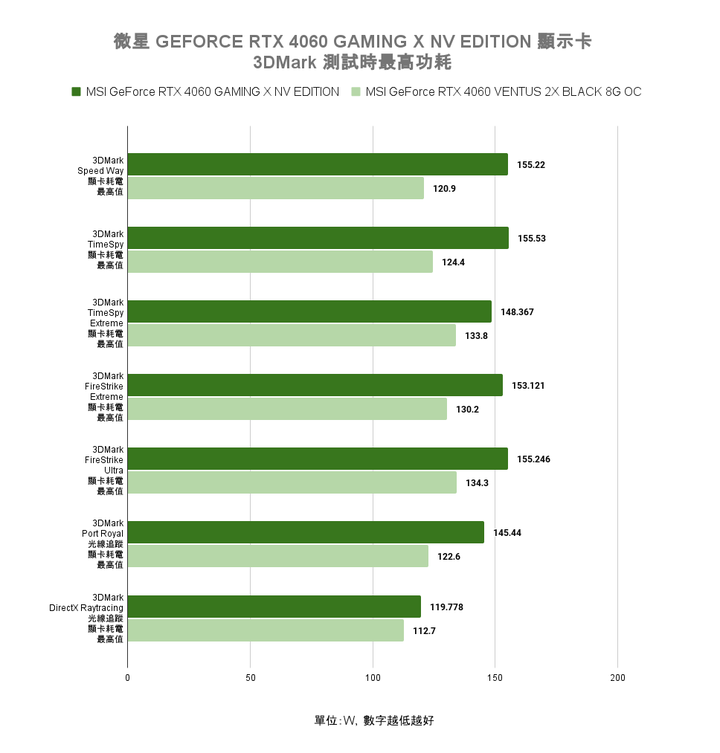

接著來看功耗與溫度表現的部分，先前在測試微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡的時候，最高的功耗平均落在 125W 左右，不過這次測試的微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在時脈部分更提升了約 100 MHz 左右，預期中功耗也會往上提升，但是實際上會多多少？陳拔也在實際進行效能測試時，以 NVIDIA PCAT 套件，記錄了微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡的最高功耗，以下是記錄到的結果：
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在 3DMark 效能測試時， PCAT 套件記錄到的顯示卡最高功耗，平均為 147.5 W，比起微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡多了約 20W 左右。

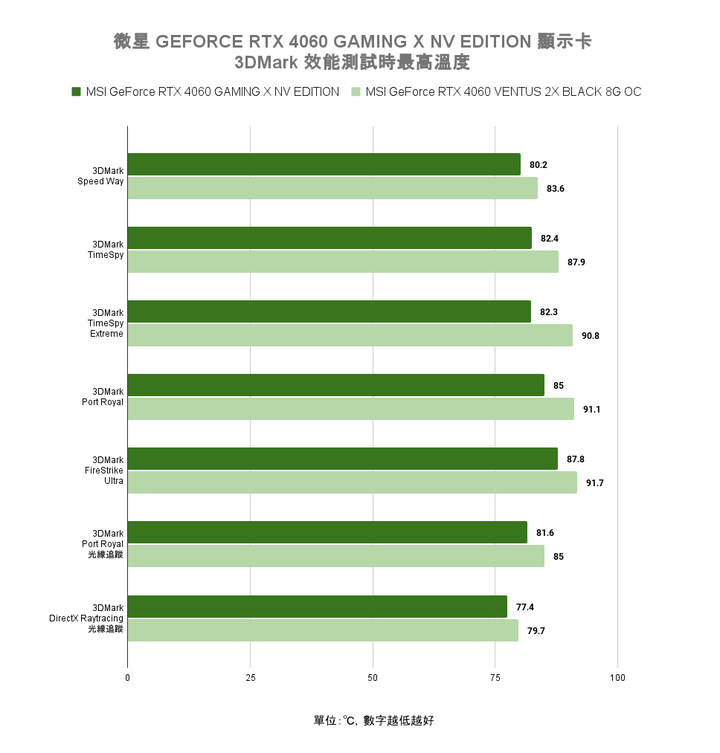

至於在溫度表現部分，陳拔則是同樣在進行 3DMark 的效能測試項目時，利用 GPU-Z 軟體紀錄顯示卡的最高熱點溫度，所記錄到的溫度表現如下：
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡在 3DMark 效能測試時的平均最高溫度為 82.4 ℃，比起微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡要低了約 3.5℃，加大的後方散熱鰭片的確有其效果。

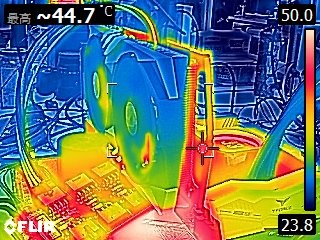

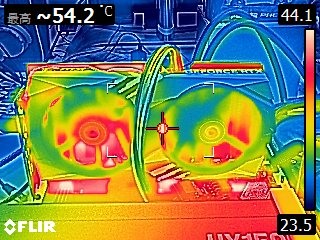

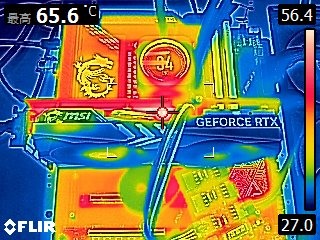

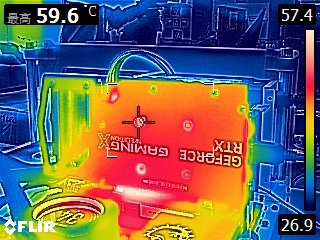

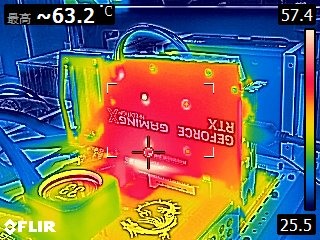

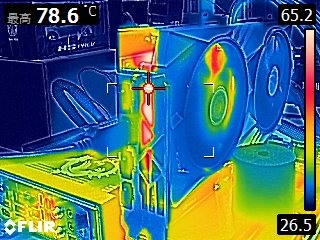

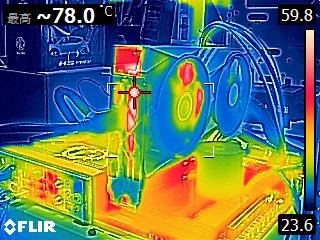

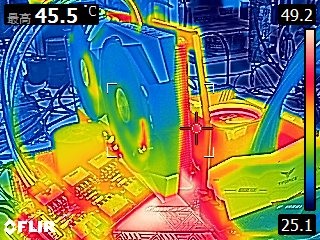

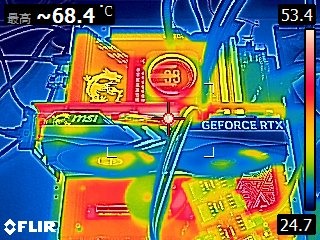

陳拔也利用 FLIR 紅外線儀，搭配 3DMark 等測試項目，以連續測試 20 次效能進行壓力測試壓力測試時，測量了微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的表面溫度，所拍攝到的結果如下：
3DMark TimeSPY Extreme 壓力測試：
- 正面
- 側面
- IO 連接埠
- 尾端
- 背板
3DMark SpeedWay 壓力測試：
- 正面
- 側面
- IO 背板
- 尾端
- 背面
可以看到在壓力測試時，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡的表面最高溫度大約可以控制在 80℃ 以內，主要是在顯示卡 PCB 板外露的部分，而背板溫度大約在 65℃ 以下，散熱表現比起微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡要提升不少。
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡快速試用總結
微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡。
就陳拔的快速結果來看，微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡透過超頻時脈的提升搭配較大型的散熱設計，的確比當初陳拔測試的微星 GeForce RTX 4060 VENTUS 2X BLACK 8G OC 顯示卡，在散熱效果部分要好上許多，雖然顯示卡長度多出了一點點，但是 247mm 的程度還在可以接受的範圍，加上特殊的 NV 配色與限量設定，如果目標已經鎖定 RTX 4060 這個等級，這張微星 GEFORCE RTX 4060 GAMING X NV EDITION 顯示卡算是相當值得考慮的選擇。
