垂直風道無用！？JONSBO D30鋁殼煙囪效應來一發開箱！

有那麼一個理論「薛丁格的貓」，內容指出應用量子力學，詮釋於宏觀物體所產生問題，以及其與物理常識間矛盾。宏觀角度來看，JONSBO 新上市 D30 鋁殼，以兩側深燻黑強化玻璃，搭配高度精緻化鋁殼架構，與去年呼聲頗高聽說賣超好的 JONSBO A4 感覺頗像。雖然高了一點、長了一點、胖了一點？所以我接下來要帶大家，以微觀角度逐步瞭解他到底有哪裡不同？！


外箱依舊低調，連個顏色都沒上，真心將子品牌 JONSPLUS 要拱上去了。


背面是大部分解圖，不過沒實際看過裡面的內容，不能理解這張 BOOM 圖有多厲害。D30 型號下面標示了，這是咖 M-ATX 主機板的機殼。


側面規格說明：
外觀尺寸：204mm（寬） *401mm（長） *325mm（高）
主板支援：M-ATX／DTX／Mini-ITX
前端 I／O：
USB3.2 Gen 1 Type-C*1（5Gbps）， USB3.2 Gen 1 Type-A*1（5Gbps），3.5mm 音源 *1
PCIe Slots 數量：4 slot
硬碟安裝支援：2.5＂*3 ＋3.5＂*1 or 2.5＂*4
最大電源長度：ATX PSII 170－220mm（當電源長度超過 170mm，則顯示卡則僅支援 305mm）
最大塔扇支援高度 ：168mm
最大顯示卡長度支援：330－355mm
散熱風扇支援：頂部：120mm*2 or 140mm*2（選配），後部：120mm＊1（選配），底部：120mm*3 or 140mm*2（選配）
重量：3.9KG


JONSBO D30

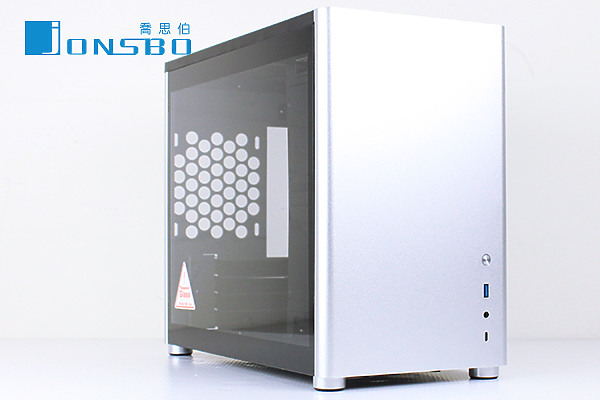

其實乍看之下，有看過 JONSBO A4 機殼，你一定會以為這只是銀色版本。但其實稍稍注意強化玻璃側板內部，可以窺見 PCIe SLOT 數量不一樣。至於面板，就是前 I／O 換了邊，除了 USB3.0、TYPE-C 外，多了個 3.5mm 音源輸出。

JONSBO D30 正面

JONSBO D30 背面

整體面板維持 JONSBO 低調素雅質感，沒有過多不必要切割，只有有善圓角邊緣，質感設計與製作技術的體現。背面有四個可重複使用 SLOT 檔板，與預留 120mm 風扇圓型沖孔，上方角落則是延長電源接口。

JONSBO D30 側1

JONSBO D30 側2

兩側都採用燻黑強化玻璃，面積大到只留兩側前後面板外框，與上蓋側邊覆蓋。


取出強化玻璃側板前要先打開上蓋，後面螺絲放掉上蓋後推就打開了，內層還有濾網黏貼在上蓋內側，因為上蓋是塑膠製，需要清潔就直接整咖拿去沖水沒問題啦！


兩側燻黑強化玻璃不同，正面較為清晰只有微微燻黑效果，背面的強化玻璃則是因為靠近整線側，乾脆黑到底只留外部玻璃質感，所以是無法看進去裡面的。

JONSBO D30 側板卡榫1

JONSBO D30 側板卡榫2

裡邊玻璃設計也是採用較先進無打孔設計，讓玻璃強度更上層樓外，也有邊框保護效果。另外設計了底下卡榫，以及上方螺絲固定孔，增加移動、拆裝時的安全性，若是在家平常沒啥動到主機狀態下，我認為忘記鎖螺絲都還是安全的，不唬你。

使用材質：1.5mm 鋁合金／0.6mm 鋼板／3mm 鋼化玻璃

JONSBO D30 頂部

JONSBO D30 底部

再來看到上下位置，上方是斜網孔上蓋，下方則有濾網，以及四個音響級腳墊。底部靠近面板位置預留可安裝 2.5" SSD 或3.5" HDD 位置鎖孔，且都有附上膠墊。

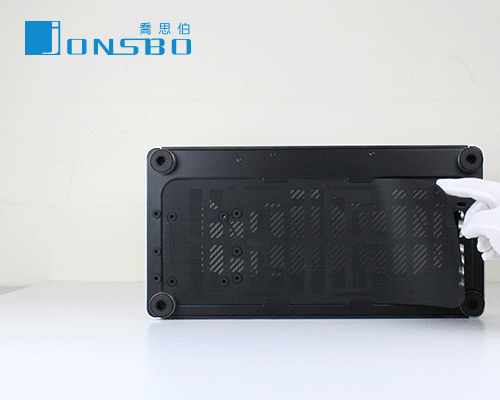

底部濾網尺寸超大，可以看到是近乎整個底部空間都在涵蓋範圍內。而且抽換簡單，整片拿來清潔就是爽。


先看一下附件先，螺絲都要標明使用位置，SSD 用或是 HDD 用，那因為還有位置分別，吊掛的 SSD 螺絲有另一包。基本銅柱、束線，還另外給了一條 JONSBO 魔鬼氈束帶。


另一包則是用戶手冊，也就是使用說明書，還有一片濾網，以及使用說明。


疑，用貼的？


沒錯，因為貼的位置是後面，而 JONSBO D30 設計上關係，這邊預設是要阻絕灰塵進入為主要目的，所以不是給裝風扇用的，反而是給不裝風扇才拿來貼起來的喔。

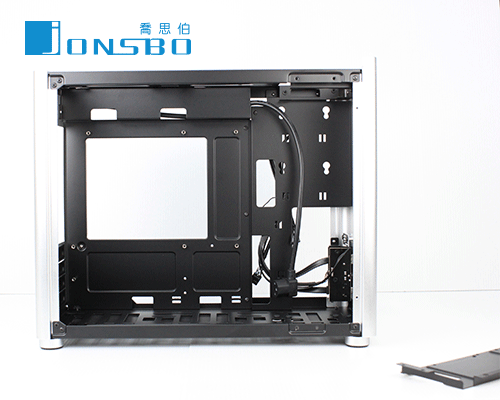

打開兩片側蓋後，側邊有一塊檔板，檔板上可另外安裝兩顆 2.5" SSD，是直接鎖在檔板上。

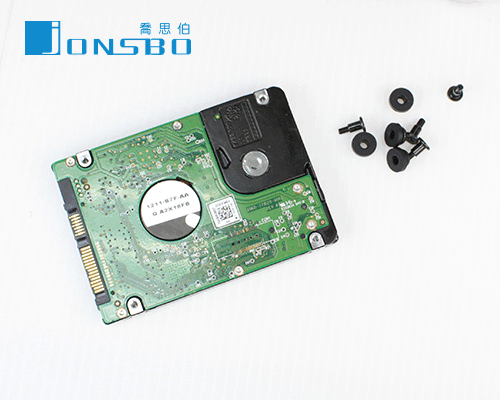

另外還能掛一顆 2.5" SSD 在背板位置，這邊就用得上吊掛的防震螺絲了。


像這樣掛在後面，善用背線空間的安裝設計。


同時可以看到背板預留了相當大區域挖空，安裝水冷底座或是塔扇底座更方便。

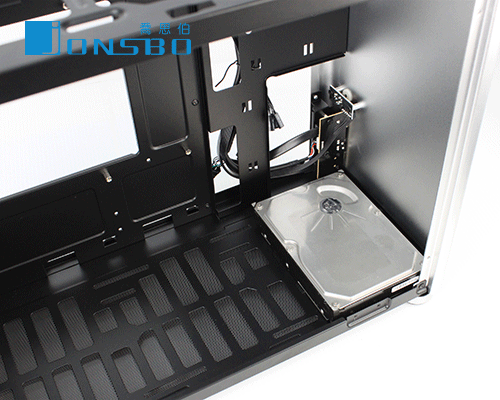

底部預留的鎖孔，可安裝一顆 2.5" SSD，或一顆 3.5" HDD。


主板螺絲附上黑色墊片增加絕緣效果。


以 M-ATX 主板安裝，周圍都有預留空間，但也確定了最基本 8 孔 M-ATX 尺寸為最大安裝尺寸。


主板上、右、下側都有預留背線孔，方便穿線。


上方除走線孔外，還多了預裝水冷排厚度，一般 260mm + 250mm 是沒問題的。


IO 走線孔，安裝完主板後恰恰露出。

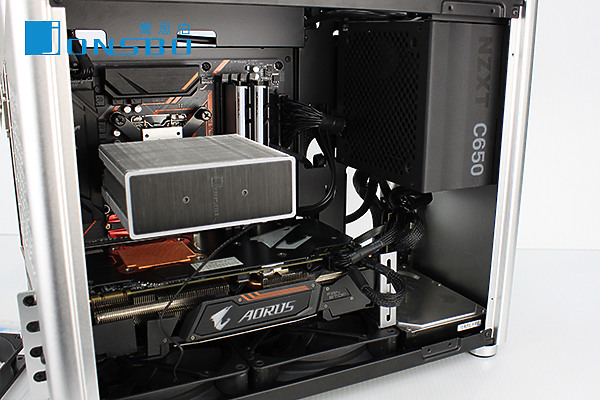

裝完 SSD、主板平台，接下來電源採直立安裝，線組朝下可以縮短安裝長度，同時也能收納蓋板下。最主要這樣安裝設定，是為了將廢熱朝上排出。


先裝個塔扇來試試。


最大塔扇支援高度 ：168mm，最大顯示卡長度支援：330－355mm

現在普遍長卡也大多只有 300mm～345mm，355mm 我認為應該已經不常見了。若沒有頂到底，在電源底下就呈現出一個相當剛好的空間可以方便藏線，一兼二顧啊。


塔扇安裝，這顆是 JONSBO 自家 CR-601 塔型散熱器，高度 155mm，距離頂到底 168mm 還有一小段。

接下來就是稍做測試啦！
Intel Core i7-8700
Gigabyte B365 M Aorus Elite
GSkill 幻光戟 DDR4-3600 16GBx2
GAMMIX S11 Pro 256GB
ZOTAC Gaming Geforce RTX2080 8G
NZXT C650

JONSBO D30 IR01

JONSBO D30 IR02

JONSBO D30 IR03

AIDA64 + Furmark 顯卡與處理器雙烤，刻意製造了垂直向上吹出的設定，機頂 45～48 度，最燙基本都集中電源廢熱位置，54～56 度左右，可以理解上方沒有其他風扇抽風，電源剛好有顆 120mm 可以把廢熱拉走才會造成這樣狀況。


空冷試完，JONSBO D30 上方能裝 240mm 水冷排，下面能裝 120mm／140mm 風扇，就安排個分別測試吧！


無顯示卡，有加下風扇 140mm*2，跑 AIDA64 燒 FPU，少了一個顯示卡廢熱真的比較少，最熱是主板 Heatsink 散熱片位置，達到了 67.2 度。內部溫度約莫壓在 30 度附近。


裝上顯示卡但是不裝下風扇，沒有空氣對流下僅上面水冷把風抽走，所以溫度都還是有機會囤積在機箱內，抓35～36 度上下，最熱的電源反而沒有因為積熱造成影響。


底下把雙風扇加回去，雙烤處理器與顯示卡，廢熱基本上都跑上來了，但因為有水冷風扇搭配，所以廢熱沒有積在電源處，溫度在 40～43 度附近徘徊。其他位置基本也是 30～40 度間。


這樣就有垂直風道了嘛？你看看那個煙囪效應，煙霧直接往上衝，難怪他旁邊的風扇沖孔還給了濾網，因為目的在吸進來增加冷空氣，而不是一般的外排設定。


會用薛丁格的貓作為開頭，其實是因為瞭解了 JONSBO D30 這樣嬌小機身中，潛藏不思議設計。沒打開機殼側板，哪裡想得到這麼小一咖機殼塞得下 M-ATX 主板、240mm 水冷，或 168mm 塔型扇後，還一併讓電源垂直設計，同步讓整台 PC 主機都做到了「垂直風道」散熱系統效果。

尤其 JONSBO D30 底下不論是塞進三顆 120mm，或兩顆 140mm 風扇，都是側一向對著遊戲主機中第二燙手的顯示卡吹拂。讓顯示卡更加穩定輸出外，同步讓水冷直接將廢熱直接帶至頂部排出。再者，體積極度壓縮至只高出 M ATX 主機板一些，較市面上普遍機殼來得更節約空間些。

雖然這樣配置已臻近完美，但若 I／O 位置還能有 JONSBO 自家 C3 PLUS 那樣側向設計，我就更愛了，畢竟那可是一大招牌，如今依舊領先各廠的設計啊！

據闆哥說，近期 JONSBO D30 就會進台灣了，對 JONSBO D30 有興趣朋友，不彷關注一下 JONSBO 台灣官方粉絲團消息喔！
