模組化的優點正式在於線材上的整理,想用時再接上去,不用時就拆下來,整理機殼內部時方便又通風,
但是模組化POWER的價格來是要不少銀彈的,最少都要小朋友2張起跳,
更別說高瓦數有是知名品牌的電供了,消費卷都不夠
這時若你家有多餘的又是好的電供,來試試看DIY模組化吧!!
目前看過模組化最帥氣的就莫過於振華的冰山旗艦了
,在模組化線材上使用了航空接頭,鎖上後不易脫落,
正巧在台北新光華也找到一模一樣的接頭
(事實上北中南電子零件行現在都有在賣了,但價格有些差很多,4PIN公或母接頭差不多各20上下)
from振華官網~

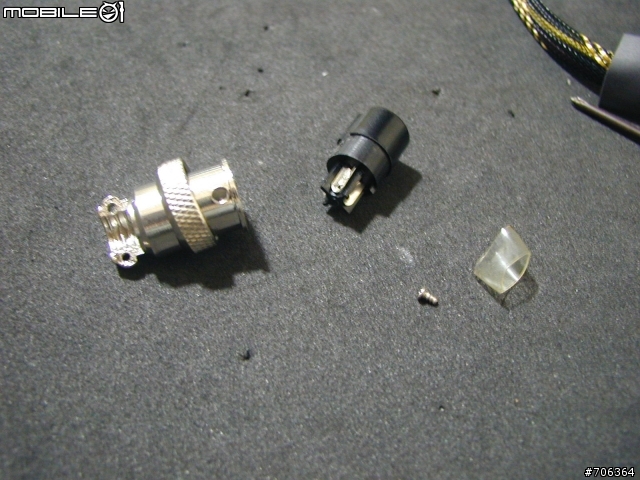

來看看這次的主角吧~
(我用的像機是老古董所以常常會有失焦的照片

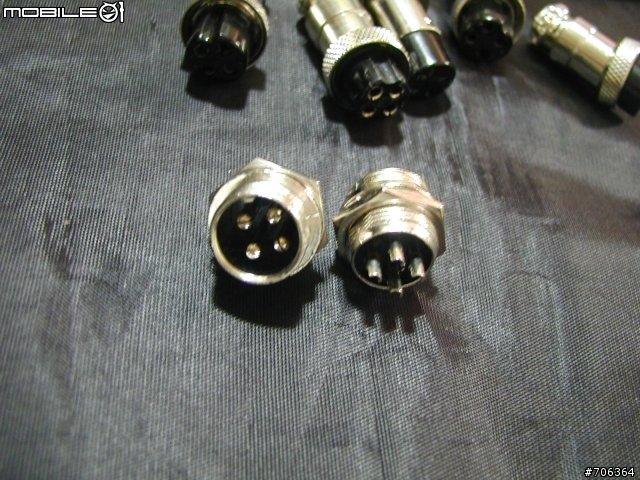

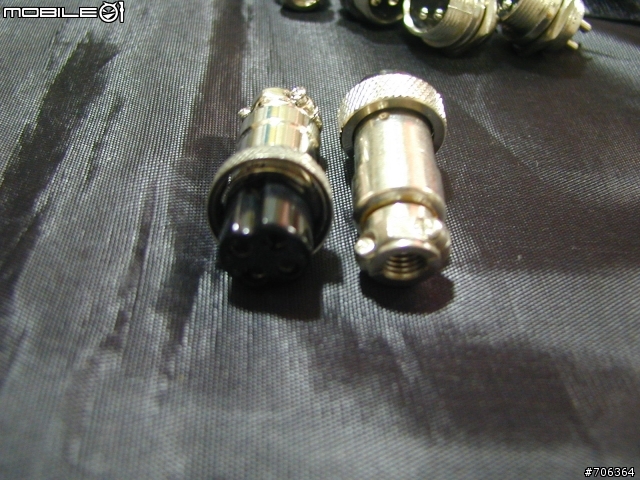

,大家見諒拉)共是5組4PIN的金屬接頭(我在台北買一組要40,台中最便宜只要30
)
較短的是公接頭
較長的是母接頭

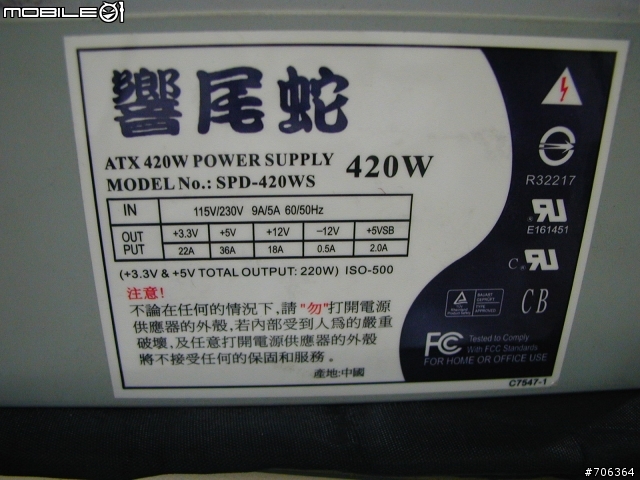

而受害者是我家的小蛇吞象
之前曾是天天BT操遊戲兩年都不故障的勇將呢!!
而這次目標是把大4PIN的線材模組化就好啦~~
現在拿起你的POWER,用力的拆下去吧
(拆完沒有保固這應該都知道吧...)
先找出可安裝模組化接頭的位置,
用鉛筆畫上要切割的範圍,
然後就要請出大雞絲拉!!!
電鑽圓形鑽頭!!!!
找了一下就是16號的鑽頭最合適
鑽的時候請小心手的安全喔
若真的找不到圓形鑽頭我是建議不要改比較好
用斜口鉗慢慢剪是可行
但是成品跟狗啃差不多

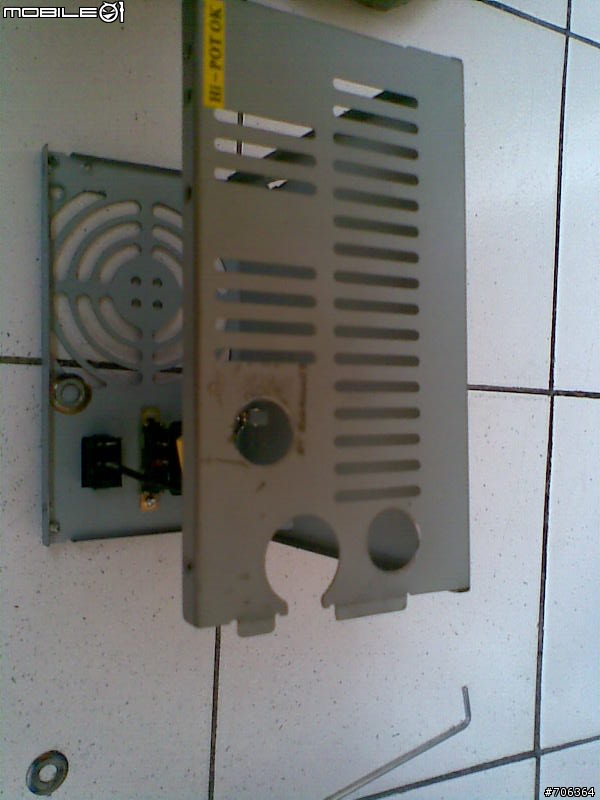

最好是能先把電供主體從外殼拆下來較容易施工 (接線要標記好喔)

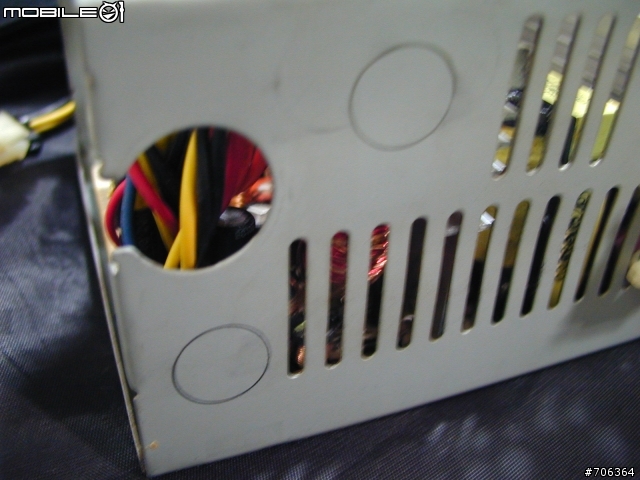

步驟先是從最細的鑽頭開始鑽並要穿過外殼,並慢慢加大鑽頭大小,
等到孔徑與圓形鑽頭中間的大小相同時就能換圓形鑽頭上場拉~~
之後就是個漂亮的圓拉~~

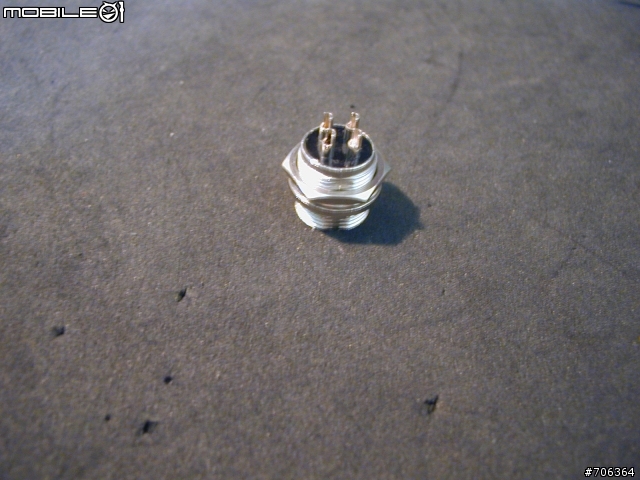

把接頭放進去看看
合不合就知道囉
像這樣子就就是沒問題囉~

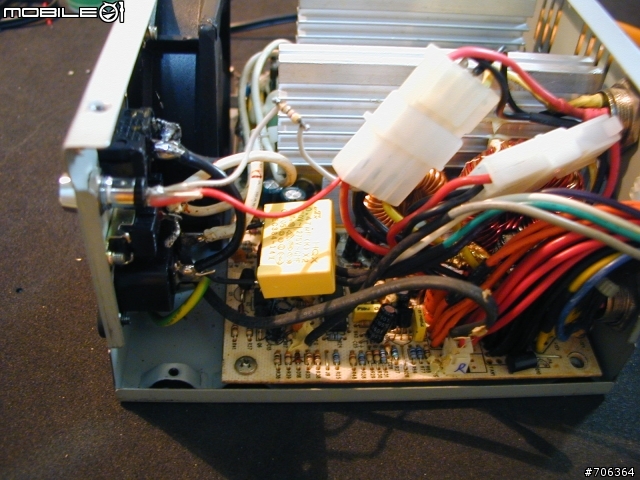

將電供主體裝回去後並依序接上
並接完線後
現在要來考驗各位焊錫的能力拉~~
因為要來對公金屬接頭進行銲錫拉
若仔細看的話公金屬接頭塑膠的部分上方有標示1234等數字
(我的像機拍不出來拉
)並對應著母金屬接頭的孔位,
因為公金屬接頭的線是要穿過外殼鑽好的洞,要能方便拆裝
(難免多少有意外的
)我在電供內用大4pin做內部電源線的固定,若需要取下公金屬接頭時
就將內部大4pin的拆頭拔掉並把腳針退pin即可取出囉

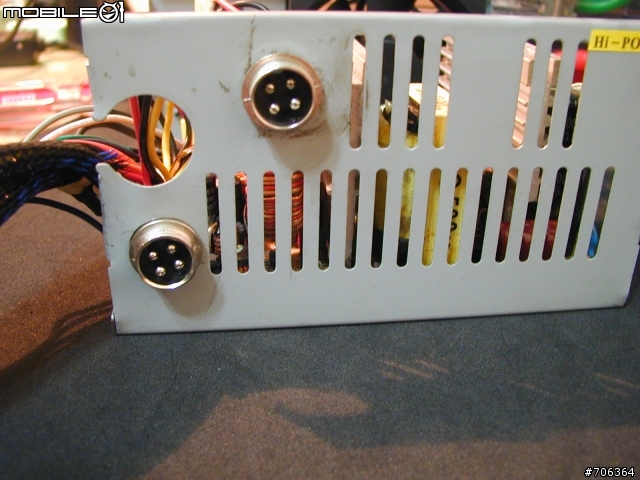

先把完成圖貼上來睜大眼看看吧~~
(當時是基於手邊只有大4PIN能快速拆裝才選用的,
若各大大們有更小更方便的接頭那是更好啦~~~)
看清楚了吧~~

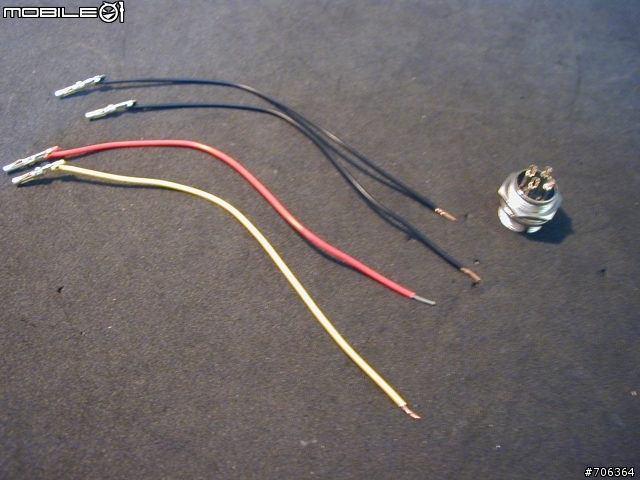

開始來準備需要的東西吧~~
4pin金屬公接頭1個
熱縮套4小條
大4Pin公端子一組(4隻)
大4pin電源線附母端子頭1組
(從別的地方拆囉~)

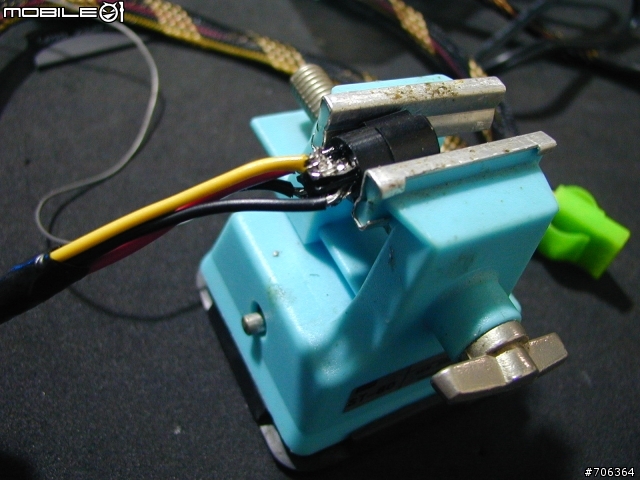

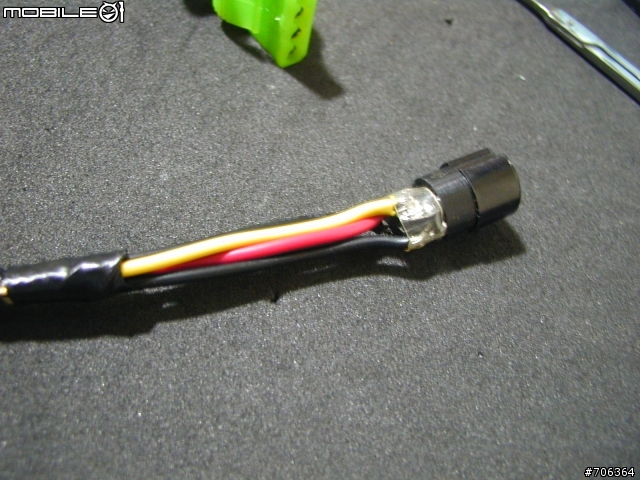

我是依順序1紅2黑3黑4黃焊上
母接頭也是如法砲製即可
這邊用的銲錫盡量找能黏附在金屬上的為佳
並要小心的焊上去,也別熱縮套喔,不然等等紅黃兩線[相打電]
電供就會立即停止運作的,切記一定要上熱縮套喔!!!
(因為這是復原之前做的一些重點步驟,熱縮套就懶的上了
)上完熱縮套後便可把改好的公金屬接頭卡入外殼上看看
有沒有爽度突然一擁而上的fu呢??
再來就是把電供內供應大4pin的線安裝上公端子頭,
兩邊插入大4pin外殼後並接上就完成內部改裝拉~~
(接上公端子建議用端子押線鉗,沒有的話就先用老虎鉗固定吧
)再來是美化一下原本的線材拉~~
不然模組化接上原本普通寒酸的線材整個都沒fu
先把改的目標訂好吧:
1. 剪掉軟碟機電源
2.大4PIN換頭
3. 全線加上隔離網
4.母金屬接頭
第一項大家都知道怎麼做吧
但是要剪的好要有訣竅的!!
用退PIN器把最近的大4PIN退殼
把從端子頭延伸出去的軟碟機電線一刀下去吧
接下來是邁向高階電源線的另一步:裝上隔離網!!

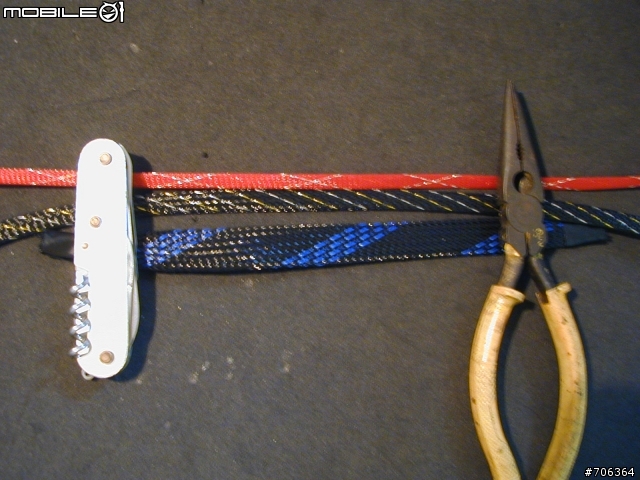

紅色是1/4的、中間是3/8、最下面好像是1/2

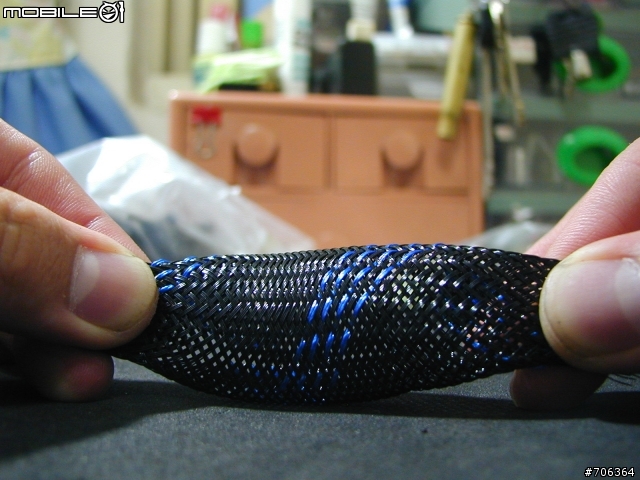

擴張網有個特性
當你捏住網子兩端並網內擠
網子會撐大
多多利用這特性接下來的改裝都會很容易喔

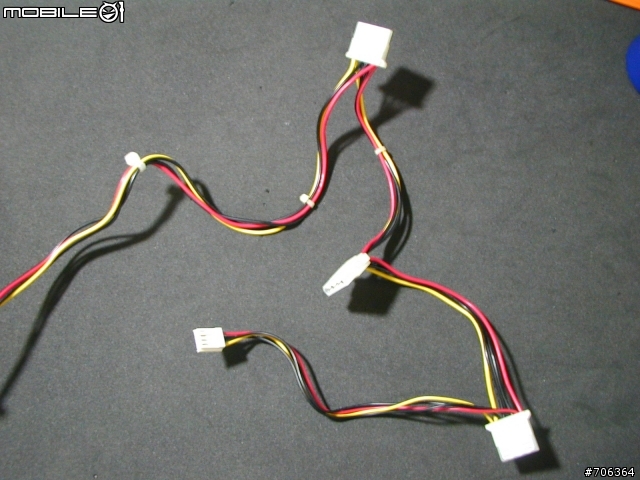

再看回第一張最原始的電源線,
開始出現大4PIN母端子之前都能使用最細1/4的隔離網,
後方有三組母端子頭的部份細則只能用3/8
在穿線前先把端子頭包上膠帶才不會勾到網子
(怕麻煩就整線用3/8的隔離網吧~~大小沒差到哪去)
從剪線的那端開始套上隔離網吧
中間的怎麼辦呢??

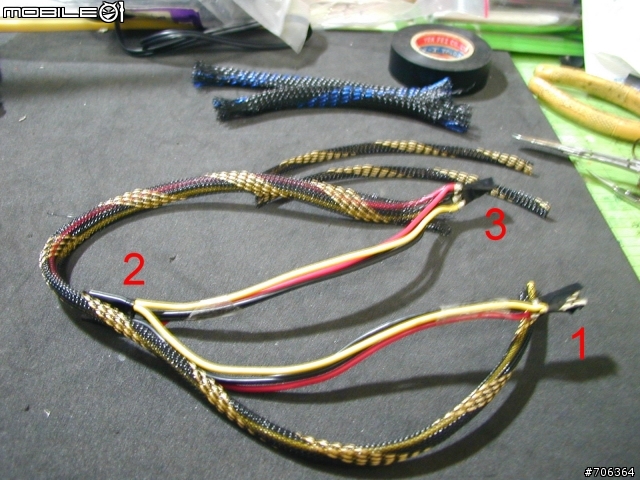

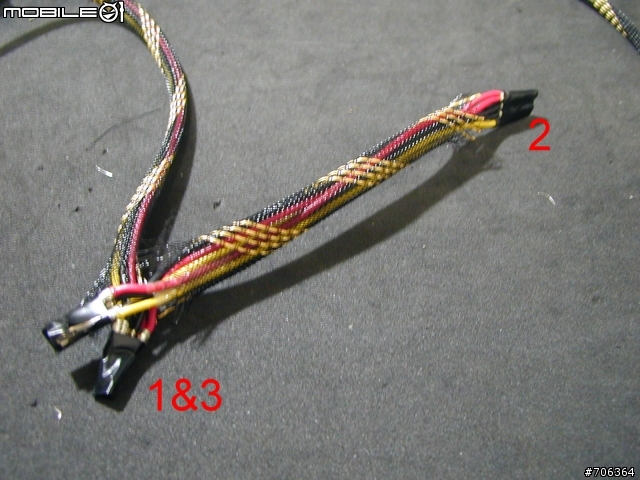

這邊有個小技巧需要用圖示說明一下~看到母端子頭上面的數字標示了嗎??
先把母端子頭包上膠帶,用3/8的隔離網從2號端子頭往1跟3號穿入
再將1號母端子抽出就很神奇的把隔離網塞入2、3號之間拉
再把1、2號之間套入隔離網,當然也要用這方法套入熱縮套囉~~
我用12Φ的有點太大,建議用10Φ的就可以囉,共5片喔~
也可以在隔離網末端加上束線套
但是現在在看過一次覺得很破壞美觀
10Φ應該是能緊緊包住線材跟網子的
(我是用12Φ測試有點鬆但OK)
所以看準位子位置賴打就開始燒吧
之後對準大4PIN的腳位卡入就好啦!!!
當然要完成圖拉
終於要來做最後一步拉!!!
裝上母金屬接頭吧!!!

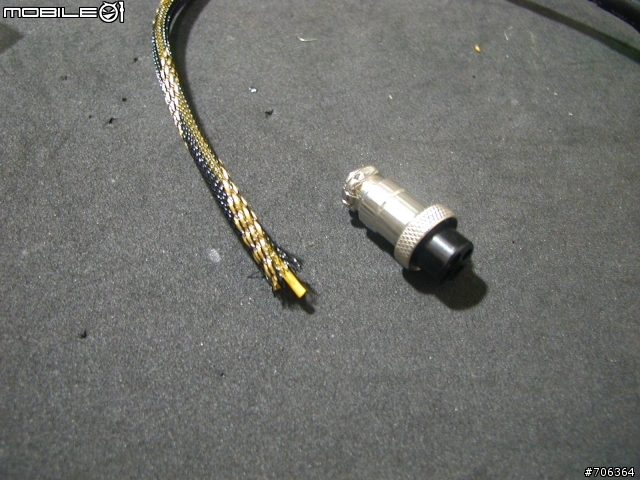

母金屬接頭拆開後......
還是一樣先把電線扒皮,
接著把接頭座、絕緣套一需穿入電線中
（熱縮套經研究證實是多餘的,只會讓金屬殼更難裝回去
）母接頭塑膠座上也是有標記數字的,
焊的順序要跟公接頭一樣
1紅2黑3黑4黃即可囉~~
有東西固定塑膠頭會更好施工喔~~
全部焊完就把絕緣套套上
之後在鎖緊金屬外殼就好啦!!!
這樣就一切大功告成拉!!!
如何直接啟動炮兒請看這~~
找出24PIN中的綠色線
將其與旁邊任一條黑線短路(就是接通拉)
這樣只要插上插頭
撥炮而後方的開關就能啟動拉~~
ENJOY!!!

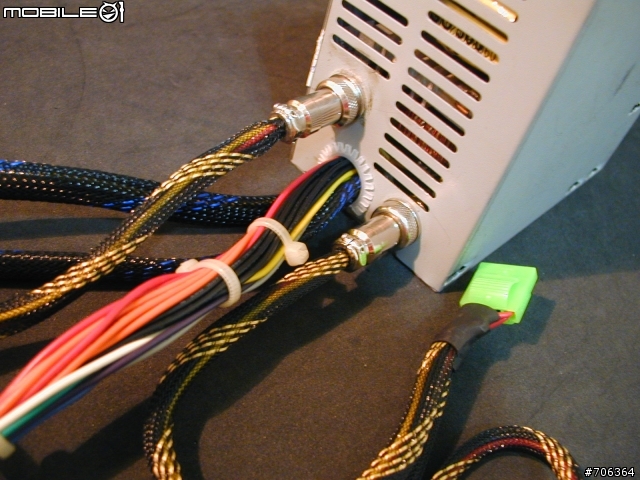

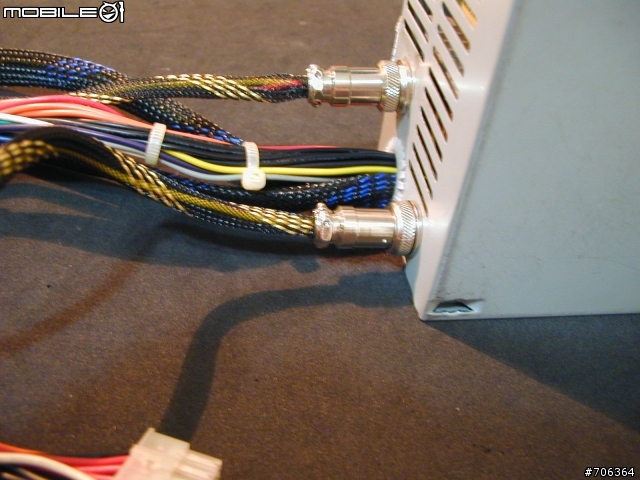

接下請看看完成圖吧!!!

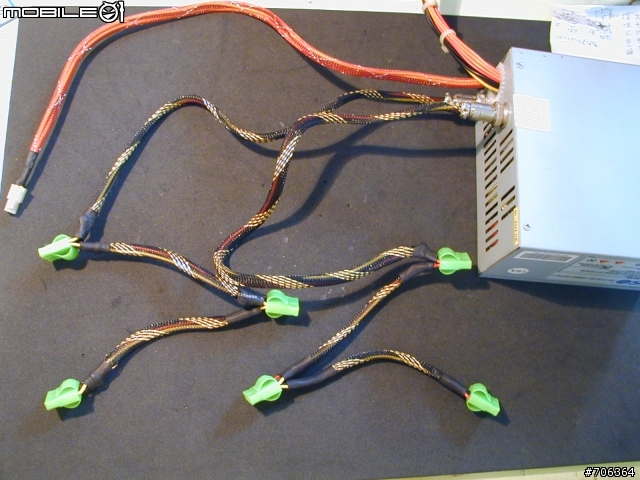

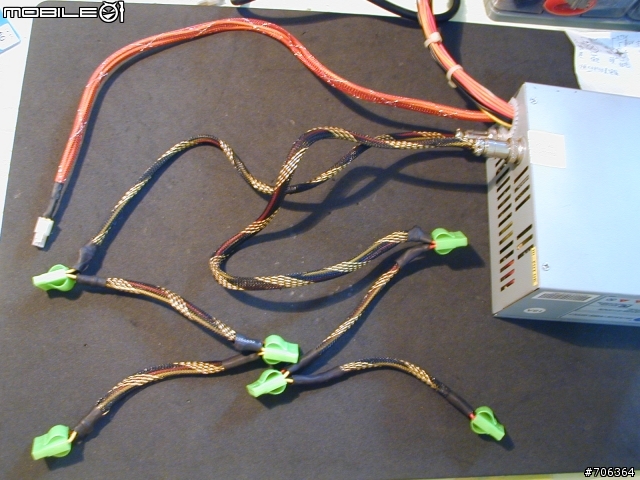

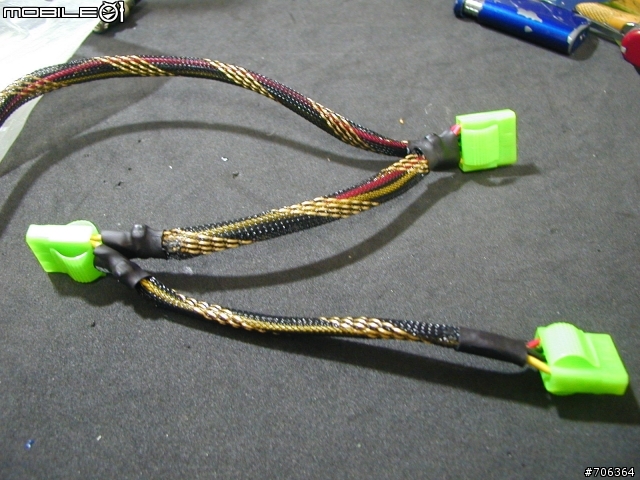

線材部分:
兩條一起合照
再來是炮兒本體:
第一張只剩下24PIN還有CPU的4PIN
至於4PIN端子頭我拆下來差點裝不回去
因此不要在這誤導大家

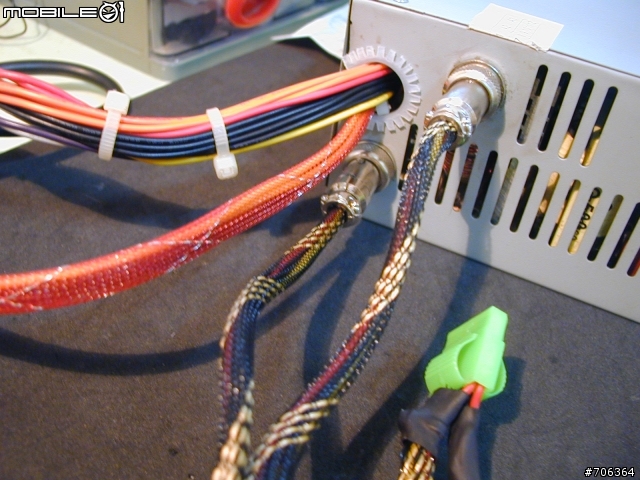

接上改好的大4PIN吧!!!
(多角度插入圖
)
一不做二不休!!
來個上空圖

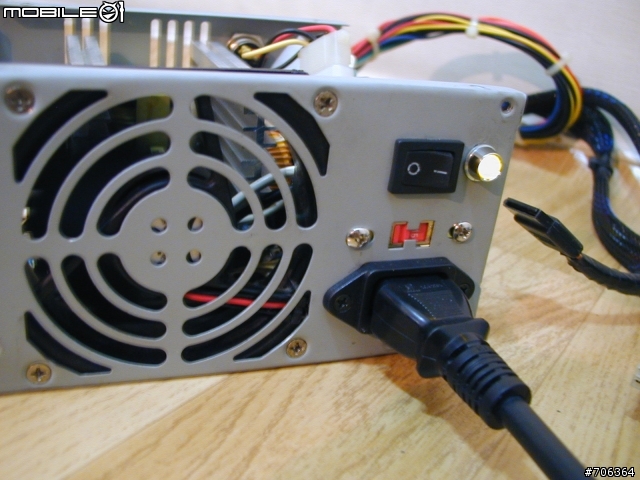

近日追增:啟動指示燈
就是啟動時有亮燈嘛~~
來看圖比較實際~

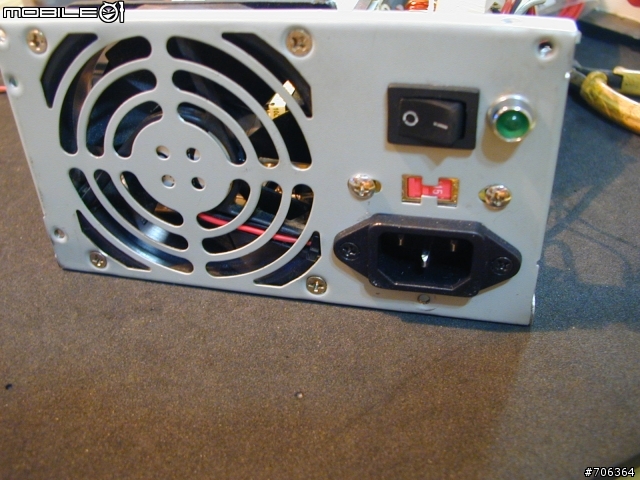

裝在開關旁邊的銅殼綠色LED燈
利用炮兒內的5V電源供應
啟動時會亮(照出來不明顯
)
通常5V還在LED的耐壓內,
但是電腦的炮兒輸出電流量很大
直接接上去會導致LED過熱
所以要串聯一個電阻上去
多大最好是自己拿電組接上去試試看
焊完記得包上膠帶或熱縮套!!
附上12V與5V電壓輸出值
~~~感謝收看~~~
